Мелкощитовая опалубка для фундамента

Виды несъемной опалубки

После использования несъемная опалубка становится частью конструкции, то есть, её не нужно демонтировать после застывания раствора. Опалубочные формы выступают в качестве облицовки бетонной поверхности. Кроме того, они могут создавать гидро- или теплоизоляционные слои.

Пенополистирол

Наиболее распространенным материалом для несъёмных форм является пенополистирол. Производители выпускают формы в виде блоков, которые легко стыкуются между собой прямо на рабочей площадке. К преимуществам стоит отнести:

  • небольшой вес;
  • легкость монтажа;
  • обеспечение дополнительной теплозащиты.

Недостатком является искусственное происхождение материала, то есть, его не безупречность с точки зрения экологии

Картон

Картонные опалубочные формы являются одноразовыми. После застывания их просто разрывают и утилизируют. Этот вариант, как правило, применяется для отливки колон. Плюсами являются:

  • малый вес;
  • доступная цена;
  • удобство использования.

Недостатком является то, что на поверхности колонн образуется спиралевидный узор.

Итак, существуют разные варианты опалубки. Выбор варианта зависит от конкретного проекта, условий эксплуатации и финансовых возможностей застройщика. Для изготовления щитов используют разные материалы от традиционных досок до высокотехнологичного пластика и специально обработанного картона.

Разновидности

В зависимости от конструктивного исполнения различают: мелкощитовую модульную опалубку и разборную опорную систему (переставную инверторную). В первом случае комплект состоит из элементов фиксированного размера, заменяемых по мере изнашивания. Они объединяются в более крупные блоки весом около 50 кг или длинные панели, что актуально при проведении индивидуального строительства (например, при заливке фундамента в один этап или создании бассейна с нестандартной конфигурацией). Но при этом трудозатраты на сборку или демонтаж модульных конструкций возрастают, оборачиваемость у них минимальная.

Разборная система состоит из комплекта несущих щитов, съемной палубы, замковых крепежей и монтажных элементов. Особенностью является сборка в любой требуемой плоскости, что позволяет использовать данную разновидность для заливки перекрытий, многоступенчатых фундаментов и радиальных конструкций.

Монтажные элементы весят не более 30–35 кг, размеры лежат в пределах 60×180 см, что делает систему удобной в транспортировке, эксплуатации и хранении. Огромным преимуществом разборной опалубки считается высокая оборачиваемость — в переделах 200–300 циклов, и многовариантность. Произвольный порядок элементов и соединений позволяет создавать сложные архитектурные формы, вплоть до криволинейных.

Существует огромное разнообразие готовых комплектов с определенным целевым назначением, так, в ассортименте мелкощитовой системы МСК встречаются стальные опалубки для:

  • криволинейных поверхностей;
  • фундаментов, резервуаров, колодцев, шахт;
  • сложных узлов;
  • стен;
  • колонн разной высоты;
  • мостовых опорных конструкций.

Основные характеристики

При покупке мелкощитовой опалубки учитываются следующие параметры и свойства:

1. Материал рамы и палубы.

2. Весовой показатель, кг/м2.

3. Допустимые нагрузка и прогиб (определяются согласно ГОСТ Р52085-2003) — до 0,6 кПа.

4. Оборачиваемость рамы и палубы.

5. Толщина профиля и размеры щитов, мм.

6. Наличие антикоррозийной защиты.

7. Используемый метод крепления.

К положительным особенностям относят:

  • Удобные и легкие комплектующие.
  • Широкую модульную сеть отдельных, комбинирующихся между собой элементов.
  • Точность и быстроту сборки в единый блок.
  • Отсутствие требований к погодным условиям в момент эксплуатации и при хранении.
  • Высокую надежность и прочность.
  • Долгий срок эксплуатации.
  • Экономию пространства и рабочего времени.

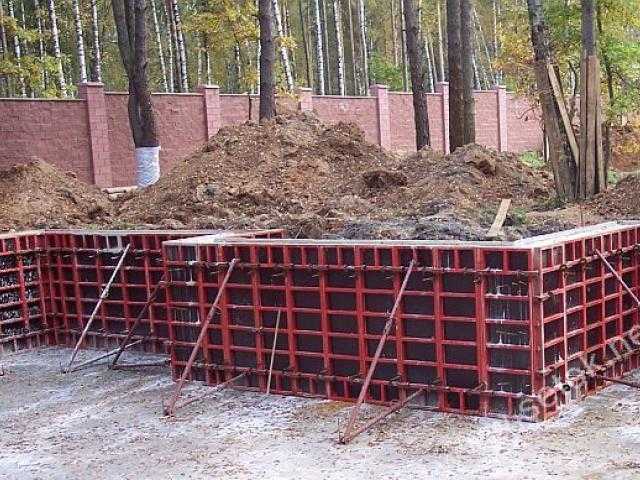

Монтаж мелкощитовых каркасов позволяет провести быструю заливку ленточного фундамента, колодцев или резервуаров под септик с любой сложностью конфигурации. Последнее особенно актуально при проведении индивидуального малоэтажного строительства.

Особенности установки

В зависимости от типа мелкощитовой опалубки условия бетонирования несколько отличаются. Модульная система стыкуется с углов, в фиксации нижнего края арматурой нет необходимости благодаря пружинам в крепежных элементах. Панели, расположенные друг против друга соединяются стяжными болтами и закручиваются гайками, верх и торец — распорными планками. Крепежные детали закрываются пластмассовыми чехлами для защиты металла от цемента, это продлевает срок службы. Такой подход более пригоден для заливки горизонтальных стяжек, поэтому модульная опалубка перекрытий используется чаще, чем разборная.

При установке мелкощитового переставного комплекта проводятся подготовительные земельные работы с обязательной трамбовкой траншеи. Углы и элементы нуждаются в дополнительном армировании и вспомогательных подпорках. Собранный короб размещается согласно проектному положению, смежные панели закрепляются между собой. Цементный раствор заливается посредством глубинного вибратора, сформированная поверхность заглаживается и выравнивается. После застывания бетона стены освобождаются от опалубки, она очищается и собирается на следующем участке.

Стоимость отдельных элементов мелкощитовой (оцинкованной) опалубки составляет:

Наименование Назначение Размеры, м Вес, кг Цена, рубли
Щит линейный Основной набор стеновой опалубки 0,3×0,9 14,25 2 230
0,3×1,2 18,4 2 700
1,2×1,5 65,3 7 700
Щит универсальный Колонны и стены 0,9 45 5 300
1,2 53 6 500
1,5 65 7 300
Доборный элемент Добор линейных щитов с шагом 5 см 0,1×0,9 8,9 2 130
0,1×1,5 14,45 2 700
0,25×1,5 23 4 100
Щит угловой шарнирный Формирование внутреннего и внешнего угла 0,9 15,5 2 900
1,2 20,7 3 500
1,5 25,8 3 700

Цена напрямую зависит от качества и функциональности, универсальные комплекты с широким диапазоном размеров щитов стоят дороже, особенно при наличии оцинкованной защиты (как у МСК, Тримэкс и у многих других отечественных производителей). Но благодаря высокой оборачиваемости они имеют хорошую окупаемость, возможность соединения в произвольном порядке позволяет быстро построить любую конструкцию: фундамент, балки, колонны, стены, шахты или непрямую поверхность.

Сферы применения мелкощитовой опалубки

Сфера применения мелкощитовых опалубочных комплектов весьма широка, её активно используют в частном и профессиональном строительстве. В частности, мелкощитовую опалубку для фундамента нередко применяют при возведении частных домов, дач и различных сооружений на участке (бань, гаражей и пр.).

Такие же комплекты могут быть использованы для строительства фундаментов крупных производственных помещений, зданий общественного назначения и пр. Применение мелкощитовой опалубки стен необходимо для высоких вертикальных конструкций. Её можно применять не только для возведения стен, но и колонн, а также других архитектурных элементов.

Подразделение по материалу

Оба типа опалубки могут изготавливаться из различных материалов.

Древесина и древесные изделия

Основная конструкция – щитовая. Для этого с использованием деревянных брусьев и досок или фанеры (ОСБ) сколачиваются щиты, которые затем устанавливаются в фундаментный котлован (траншею). Деревянная опалубка применяется при возведении ленточного, столбчатого и плитного фундамента, а также для формирования ростверка свайного основания.

Рекомендуем: Расчет фундамента на сваях для частного дома. Как выбрать винтовые сваи под дом?

С учетом низкой долговечности древесины использование ее, как правило, ограничивается съемными вариантами. Основной плюс такой опалубки – экономичность, простота монтажа, доступность материала.

К недостатку можно отнести необходимость герметизации стенок из-за гигроскопичности древесины, что приводит к впитыванию влаги из раствора, и наличия щелей между досками. Кроме того, при монтаже требуется система распорок для придания и удержания вертикального расположения, а также возникают сложности при формировании закругленных оснований.

Металл


Металлические опалубки могут изготавливаться в съемном и несъемном вариантах. Съемная конструкция собирается из многоразовых щитов на основе стального листа толщиной до 2 мм, приваренного к профилю (уголок, труба).

Такие щиты при необходимости можно выгнуть, обеспечивая закругление.

Основной недостаток – высокая стоимость. Если стальной лист покрыть защитным слоем (например, оцинкованная сталь), то его можно использовать для несъемной опалубки. Металл обладает абсолютной водонепроницаемостью, что решает вопрос с гидроизоляцией.

Одновременно он обеспечивает высокую механическую прочность, тем более, что к такому корпусу внутри можно приварить армирующие элементы. Другая распространенная металлическая опалубка – стальная труба.

В качестве несъемной конструкции она используется при возведении столбного и буронабивного (свайного) фундамента. Для этого в пробуренный шурф помещается труба диаметром 15-30 см, внутри которой монтируется армировка, а затем заливается бетон.

Железобетон

Он используется только для изготовления несъемных опалубок достаточно габаритных фундаментов. Для этого в вертикальном положении устанавливаются готовые железобетонные плиты, а между ними заливается бетон.

Расход бетонного раствора существенно снижается, но сами плиты достаточно дороги, что ведет к высокой стоимости всего фундамента. При строительстве потребуются грузоподъемные механизмы. Главный плюс – ускорение строительства за счет меньшего объема заливки.

Советуем почитать: Устройство фундамента из плит ЖБИ в частном доме

Пенополистирол (пенопласт)

Из пенополистирольных блоков собирается несъемная опалубка. Она признается одной из современных конструкций, которая исполняет роль прекрасного утеплителя. Блок устанавливаются достаточно быстро, а между собой они соединяются металлическими скобами или с помощью специальной пены.

На основе данного материала, в частности, изготавливается шведская утепленная, фундаментная плита. При значительном объеме заливки иногда требуется дополнительное упрочнение стенок арматурой.

Подручные материалы

Для удешевления опалубки нередко прибегают к использованию подручных материалов. Ее стенки могут делаться из плоского шифера, листов пластика, профнастила. Более того, отдельные щиты могут изготавливаться из разных материалов. Это усложняет монтаж, но решает главную задачу – снижение затрат. Для столбного фундамента можно применить трубы из асбоцемента или пластика.

Какие материалы применить для изготовления опалубки, решает мастер, исходя их конкретных факторов. Конечно, учитывается тип фундамента, его глубина и объем заливаемого раствора. Важным критерием выбора становится экономическая составляющая, особенно при необходимости монтажа разовой опалубки.

Элементы опалубки

Это заводская щитовая конструкция, которая состоит из готовых квадратных или прямоугольных щитов и необходимых крепежных элементов для их соединения. Особенность конструкции в том, что с ее помощью можно сделать практически любой по внешнему виду фундамент, даже круглый или овальный. Мелкощитовая опалубка состоит:

  • щиты − основной элемент конструкций. Имеет идеально ровную поверхность, поэтому обеспечивает максимальную гладкость стен и оснований. Все щиты отличаются своими размерами и состоят из палубы и каркаса;
  • Крепежи − специальные зажимы, замки и винтовые соединения;
  • оборудование поддержки − внешние колышки и шарниры, которые удерживают щиты в ровном положении даже во время заливки бетоном.

Опалубка не способна выдержать огромную нагрузку жидкого бетона и температурные режимы его застывания, поэтому необходимо ее основательное закрепление.

Расчёт и правила монтажа

При осуществлении заливки конструкции монолитного типа следует максимально точно определить, какое количество материалов потребуется для изготовления щитов.

Для фундамента

  • Определите высоту основания, принимая в расчёт припуски.
  • Уточните длину объектного периметра.
  • Определите толщину пиломатериала. Она должна быть указана в проекте. Если показателя там нет, то следует подбирать толщину с учётом работ, которые предстоит сделать. Но обычно применяют доску обрезную 25-30 мм.

Длину объекта следует двукратно умножить, выставив щиты друг напротив друга, а полученный результат помножить на толщину и высоту материала. Полученное значение и будет объёмом пиломатериала, что требуется для создания линейных опалубочных щитов. Также потребуется подготовить бруски как заглушки и подкосы.

Для создания перекрытий

  • Определите высоту и площадь помещения.
  • Проверьте, какой толщины перекрытие должно быть по проекту.
  • Расход опор телескопического типа будет следующим – по одной на квадратный метр. Также понадобится соответствующее количество треног.
  • Пиломатериал требуется распределять из расчёта в 3,5 погонных метра на каждый квадрат, который будет заливаться.
  • Следует подготовить и листы фанеры соответственно площади перекрытий.

Для заливки стен сначала потребуется вычислить площадь конструкции, принимая во внимание приспуски. Все расчёты следует вести так же, как для устройства фундамента

Теперь приведём примерные правила монтажа. Не забывайте, что они будут определяться назначением опалубки:

  • сначала осуществляется тщательная разметка в местах, где будут монтироваться щиты для опалубки;
  • осуществление сборки панелей, а также монтаж элементов скрепления и закладных частей;
  • установка щитов чётко по разметке, нанесённой ранее;
  • монтаж ограничителей толщины для конструкций несущего типа, а также проёмов окон и дверей;
  • установка опалубочных щитов с противоположной стороны линий осевого типа и их последующее скрепление между собой;
  • установка щитов торцевого типа;
  • надёжное закрепление элементов конструкции между собой при помощи болтов стяжного типа;
  • установка приготовленных заранее армированных каркасов по нанесённой разметке;
  • создание прочного слоя между опалубкой и арматурой при помощи фиксаторов из полимеров.

Когда щитовая опалубка выполнит свою функцию, то есть после застывания бетона, можно убирать её в рамках установленных норм и правил.

Как установить щитовую опалубку, смотрите в видео.

Подразделение по материалу

Оба типа опалубки могут изготавливаться из различных материалов.

Древесина и древесные изделия

Основная конструкция – щитовая. Для этого с использованием деревянных брусьев и досок или фанеры (ОСБ) сколачиваются щиты, которые затем устанавливаются в фундаментный котлован (траншею). Деревянная опалубка применяется при возведении ленточного, столбчатого и плитного фундамента, а также для формирования ростверка свайного основания.

Рекомендуем: Правила армирования ленточного фундамента частного дома. Виды арматуры и укладка каркаса в опалубку

С учетом низкой долговечности древесины использование ее, как правило, ограничивается съемными вариантами. Основной плюс такой опалубки – экономичность, простота монтажа, доступность материала.

К недостатку можно отнести необходимость герметизации стенок из-за гигроскопичности древесины, что приводит к впитыванию влаги из раствора, и наличия щелей между досками. Кроме того, при монтаже требуется система распорок для придания и удержания вертикального расположения, а также возникают сложности при формировании закругленных оснований.

Металл


Металлические опалубки могут изготавливаться в съемном и несъемном вариантах. Съемная конструкция собирается из многоразовых щитов на основе стального листа толщиной до 2 мм, приваренного к профилю (уголок, труба).

Такие щиты при необходимости можно выгнуть, обеспечивая закругление.

Основной недостаток – высокая стоимость. Если стальной лист покрыть защитным слоем (например, оцинкованная сталь), то его можно использовать для несъемной опалубки. Металл обладает абсолютной водонепроницаемостью, что решает вопрос с гидроизоляцией.

Одновременно он обеспечивает высокую механическую прочность, тем более, что к такому корпусу внутри можно приварить армирующие элементы. Другая распространенная металлическая опалубка – стальная труба.

В качестве несъемной конструкции она используется при возведении столбного и буронабивного (свайного) фундамента. Для этого в пробуренный шурф помещается труба диаметром 15-30 см, внутри которой монтируется армировка, а затем заливается бетон.

Железобетон

Он используется только для изготовления несъемных опалубок достаточно габаритных фундаментов. Для этого в вертикальном положении устанавливаются готовые железобетонные плиты, а между ними заливается бетон.

Расход бетонного раствора существенно снижается, но сами плиты достаточно дороги, что ведет к высокой стоимости всего фундамента. При строительстве потребуются грузоподъемные механизмы. Главный плюс – ускорение строительства за счет меньшего объема заливки.

Советуем почитать: Устройство фундамента из плит ЖБИ в частном доме

Пенополистирол (пенопласт)

Из пенополистирольных блоков собирается несъемная опалубка. Она признается одной из современных конструкций, которая исполняет роль прекрасного утеплителя. Блок устанавливаются достаточно быстро, а между собой они соединяются металлическими скобами или с помощью специальной пены.

На основе данного материала, в частности, изготавливается шведская утепленная, фундаментная плита. При значительном объеме заливки иногда требуется дополнительное упрочнение стенок арматурой.

Подручные материалы

Для удешевления опалубки нередко прибегают к использованию подручных материалов. Ее стенки могут делаться из плоского шифера, листов пластика, профнастила. Более того, отдельные щиты могут изготавливаться из разных материалов. Это усложняет монтаж, но решает главную задачу – снижение затрат. Для столбного фундамента можно применить трубы из асбоцемента или пластика.

Какие материалы применить для изготовления опалубки, решает мастер, исходя их конкретных факторов. Конечно, учитывается тип фундамента, его глубина и объем заливаемого раствора. Важным критерием выбора становится экономическая составляющая, особенно при необходимости монтажа разовой опалубки.

Преимущества и недостатки

Благодаря небольшим размерам корейская мелкощитовая опалубка может применяться в высотном строительстве либо при возведении частных объектов, чья высота составляет не больше 6 м. Это обусловлено возможностью самостоятельно вручную осуществлять монтаж подобной системы, не прибегая к использованию спецтехники. Другими преимуществами такой опалубки считается:

  • Возможность применять щиты различных габаритов;
  • Универсальность используемых комплектующих, а также крепежей;
  • Легкость соединения элементов в единую систему;
  • Возможность комбинировать разные по размерам элементы;
  • Высокая прочность щитовых изделий;
  • Продолжительный период службы;
  • Экономия средств, а также времени за счет малого веса и ненадобности привлечения спецтехники;
  • Легкость внедрения в различные проекты.

При этом, несмотря на наличие положительных сторон, использование подобных конструкций имеет и свои отрицательные стороны:

Для монтажа требуется привлекать большое количество людей, которые вручную будут устанавливать, а также закреплять щиты;

Внешний вид созданной поверхности на порядок уступает тем вариантам, которые создаются с применением иных типов опалубки.

Порядок работ по установке такой системы определяется видом самой конструкции. Так, с целью монтажа разборных вариантов требуется выполнять следующие действия:

  • Сначала стоит провести земельные работы, которые заключаются в рытье траншеи, а также укладки подушки из песка и щебня;
  • Дальше происходит монтаж вспомогательных элементов, щитов, а также специальных уголков;
  • Теперь устанавливают смежные панели, которые крепят за счет использования пружинных крюков;
  • После этого осуществляется рихтовка готового короба с приведением его в нужное положение;
  • Последним этапов является заливка бетонной смеси в полученную конструкцию и последующая глубинная вибротрамбовка раствора.

С целью исключения распора нижних частей опалубки залитой смесью, важно забить с интервалом 1 метр в землю средние по диаметру арматурные стержни. Процесс установки модульных вариантов выполняется в следующей последовательности:

Процесс установки модульных вариантов выполняется в следующей последовательности:

  • После подготовки траншеи происходит подключение к угловому щиту других блоков, применяя для этого крепежные элементы. За счет пружин, которые имеются в соединительных деталях, предотвращается образование зазоров;
  • Дальше происходит сборка отдельных стен конструкции, для чего вставляются стяжные болты, на которые надеваются специальные пластмассовые трубки, предотвращающие негативное воздействие раствора на металл;
  • Последним этапом считается создание опорного каркаса. Для этого панели, устанавливаемые параллельно, скрепляются специальными соединительными замками. Дополнительно сверху и снизу их соединяют распорными планками, после чего происходит заливка цементного раствора.

Процесс разбора конструкции мелкощитовой опалубки осуществляется в обратной последовательности. Однако, при возведении большого количества однотипных элементов, к примеру, когда параметры стен либо несущих конструкций одинаковы на всех этажах, не требуется полный демонтаж системы. Здесь за счет специальных скоб, находящихся на верхних частях щитов, можно поднимать на нужную высоту всю конструкцию, после чего там её закреплять. Кроме этого, систему возможно переставлять в собранном виде, просто сняв опорный каркас.

Использование мелкощитовых вариантов опалубки – это выгодный и удобный способ для заливки фундамента, стен либо иных элементов

Такая конструкция бывает нескольких типов, поэтому важно учитывать особенности каждого из них

Комплектация

Производители продают комплекты оборудования, состоящие из крепежных элементов. Метизы (болты и гайки) строители покупают дополнительно. Рекомендуется запасаться ими в большом количестве, так как в процессе работы мелкие детали нередко теряются. Следует уточнить размеры нужных болтов, чтобы избежать напрасных затрат.

В базовый комплект входят щиты – основные и доборные. Производители выпускают их разной толщины. Наиболее популярны типовые размеры 7,5, 10, 15 см. Чем больше толщина, тем меньше деформация при сборке крупных элементов, для которых важна собственная несущая способность. В частном строительстве, как правило, достаточно использовать щиты толщиной 7,5 см. В любом случае нужно работать со щитами одной толщины от одного производителя. В противном случае возникнут проблемы при сборке – понадобится время и дополнительные расходы на подгонку.

Комплект собирается из основных (длиной 60-150 см, шириной 30-90 см) и доборных щитов меньших размеров (длиной 30-150 см, шириной 10-40 см). Разные фирмы-производители предлагают разные размеры. Редко удается обойтись только основными щитами, поэтому следует заранее оценить, какие и в каком количестве понадобятся доборные.

Комплект содержит уголки – внешние и внутренние. Они требуются для фиксации углов конструкции. Предлагаются различные по высоте детали. Они могут скрепляться друг с другом, чтобы достичь нужной высоты. Целесообразно выбирать уголки длиннее стены, поскольку выступающие части не мешают процессу заливки.

Также применяются дополнительные элементы:

  • Чтобы собранные поверхности имели достаточную продольную жесткость, необходимы горизонтальные ригели – трубы квадратного или круглого сечения, которые крепятся к плоским поверхностям кронштейнами;
  • Чтобы конструкция опиралась на основание при выставлении первого ряда и при применении технологии скользящей опалубки, используют телескопические стойки и подкосы;
  • Составленные из мелких щитов стенки между собой скрепляются стяжками.

Для выравнивания необходимы клинья из древесины. Для обеспечения опоры, когда скользящая опалубка переставляется, используются отрезки трубы. Они вставляются в отверстия на уже залитых и отвердевших участках, которые делают специально для этих целей.

Конструкция нужного размера, чтобы залить фундамент, стены или другие монолитные детали здания, собирается с использованием болтов и гаек. Могут понадобиться другие элементы. Все зависит от особенностей строящегося объекта.

Технология работы

Монтаж мелкощитовой опалубки Самое важное – предварительно составить технологические чертежи опалубки фундамента. Заранее договоритесь с поставщиком, какие элементы есть в наличии и сколько, и составьте подробный чертёж, чтобы знать, где и сколько элементов нужно поставить

Учтите, что вертикальные швы рядов щитов должны в каждом ряду быть смещены относительно предыдущего не менее чем на 150 мм. Поэтому однозначно придётся использовать доборные щиты.

Затем необходимо завезти на стройплощадку все элементы, проверить номенклатуру и начать строительство. Перед первым монтажом все элементы очищают от старых подтёков бетона и обрабатывают отработанным машинным маслом. При перестановке каждый раз повторяют очистку и обработку.

В начале работ нужно иметь уже связанный арматурный каркас. Если не на всю высоту – то хотя бы на высоту больше, чем будет перекрываться опалубкой, чтобы потом можно было его наращивать при необходимости. Начинают монтаж опалубки фундамента с самой верхней точки основания. Ставят уголки и щиты по углам, фиксируют в вертикальном положении при помощи съёмных временных опор, выверяют положение.

В случае, когда стенки фундамента имеют небольшую толщину, перекрыть которую стандартными элементы не в состоянии, для работы используют недорогой пенопласт, чтобы увеличить толщину стенок и облегчить бетонирование. Пенопласт затем можно удалить.

Монтируют первый ряд щитов, выставляют по уровню вертикаль и горизонталь, проверяют. Затем монтируют последующие стенки, подкладывая под щиты пары деревянных клиньев, чтобы обеспечить один уровень с первой стенкой. Перед заливкой щели между плитой основания фундамента и низом щитов с клиньями прокладывают небольшой горкой бетона и дают немного схватиться, чтобы ничего не протекало.

Монтируют все щиты, проверяют положение, подбивают, где надо, кувалдой, монтируют деревянные эрзац-вставки и заливают бетон. После твердения бетона щиты снимают. В случае со скользящей опалубкой процедуру повторяют несколько раз – переставляют щиты и заливают до того, как достигнут верхней точки стены. Посмотрите видео, как происходит монтаж мелкощитовой опалубки.

Описание конструкции, предлагаемые разновидности

Стандартный универсальный комплект включает щиты с профилем из высокопрочной стали и оцинкованного металла и палубой из влагостойкой фанеры или стеклопластика, крепежные, соединительные и опорные элементы. Все они рассчитаны на эксплуатацию при высоких нагрузках и имеют защиту от коррозии и щелочного воздействия бетона. Многофункциональность достигается за счет возможности поворота и соединений элементов с любой стороны, перемещения их вверх или вниз благодаря особой перфорации и разнообразной системы крепежей.

В зависимости от степени оборачиваемости разделяются на конструкции разового применения, устанавливаемые при возведенииуникальных объектов, и инвентарные. Число циклов использования последних у современных производителей достигает 200-300, они окупаются за счет многократного монтажа на 7-10 цикл. В частном строительстве востребован второй тип, имеющий стандартные размеры.

Выделяют мелкощитовые модульные опалубки и разборно-переставные. Стандартная комплектация первой разновидности включает легкие элементы с малыми и унифицированными размерами (в пределах 1×1,5 м), распорные планки, соединительные рукоятки и угловые или прямые выравнивающие балки. Последние отвечают за наращивание блоков по высоте. К преимуществам относят ремонтопригодность (проблем при замене отдельных элементов не возникает), возможность формирования поверхностей произвольной формы и объединениях блоков в более крупные системы, этот тип востребован при закладке фундаментов и стен.

Мелкощитовая разборно-переставная опалубка представляют собой комплект из привычных прямоугольных элементов, соединяемых в произвольном порядке. Она имеет широкую сферу применения и используется при бетонировании фундаментов, горизонтальных перекрытий, стен, лестничных маршей, наклонных и криволинейных конструкций. Стандартные размеры одного шита не превышают 60 см по ширине и 1,8 м по высоте, вес инвентаря в пределах 27 кг позволяет проводить монтаж без привлечения спецтехники.

В зависимости от целевого назначения выделяют:

  1. Стеновые, включая опалубку для фундамента, системы для заливки криволинейных поверхностей, лифтовых шахт, сложных узлов и обычных вертикальных стен. Чаще всего они относятся к модульному типу и подходят для набора неограниченной высоты с шагом в 250 мм. Их преимущества – малый вес и возможность замены любого узла (ремонтопригодность).
  2. Для колонн, собираемые из универсальных щитов или готовых модулей. В зависимости от размеров используются для закладки опор мостов или возведения стандартных вертикальных конструкций в жилых домах.
  3. Мостовые, для формирования опор любой высоты и сложности.

Преимущества такого сооружения

Прежде чем переходить к особенностям использования опалубки, мы бы хотели выделить несколько преимуществ, которыми обладает подобная опалубка для фундамента перед другими вариантами. Например, опалубка крупнощитовая значительно ей уступает по многим параметрам. Итак, о преимуществах:

  1. Как мы уже сказали, вес составных элементов достаточно небольшой, что значительно облегчает монтирование, особенно если вы не имеете возможности использовать кран и большое количество рабочих.
  2. Бывают совершенно разные размеры деталей для такой опалубки. Широкий выбор позволит вам сформировать именно ту конструкцию, которая требуется для вашего конкретного строительства, нужные для строительства формы и размеры. Обычная крупнощитовая опалубка таким разнообразием, к сожалению, не обладает.
  3. Все соединения крепятся очень точно, благодаря чему достигается высокая прочность и улучшаются все остальные качества. Именно небольшой размеров щитов позволяет достичь подобной точности в работе.
  4. Монтаж производится очень быстро и надежно, при необходимости такая конструкция (алюминиевая или выполненная из других материалов) может находиться в собранном состоянии достаточно долго.
  5. Современные щиты, выполненные из различных материалов, обеспечивают высокое качество, при этом совершенно непритязательны к условиям хранения.

Инструкция по монтажу опалубки

Выше приведена общая инструкция по монтажу опалубки любых конструкций. Но при сборке форм для фундамента, стен и перекрытий существуют особые нюансы, о которых обязательно нужно знать.

Фундамента

При монтаже опалубки для ленточного фундамента часто используют щиты, сделанные из досок или фанеры. Именно эти элементы принимают на себя основную нагрузку, оказываемую бетонным раствором.

От того, насколько правильно будет выполнена сборка опалубки для фундамента, зависит прочность и срок службы всего здания, поскольку фундамент является его основой. Прежде чем начинать устройство фундамента, необходимо провести ряд подготовительных мероприятий.

На начальном этапе необходимо ознакомиться с требованиями проекта, кроме того, необходимо принять во внимание климат. Проводить работы, желательно, при положительных температурах, то есть поздней весной или летом, когда заморозки маловероятны

Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:

  • на подготовленной площадке производится обозначение углов заливаемого фундамента. К этим брускам будут крепиться остальные элементы;
  • замеряется расстояние между брусками и в зависимости от полученных результатов, собираются щиты из досок;
  • сколачивают щиты при помощи брусков, которые должны оставаться с внешней стороны форм;
  • щиты изготавливают в двух экземплярах, так как эти элементы устанавливают друг напротив друга;
  • проводится герметизация щитов, кроме того, проводится обработка их внутренней поверхности, она должна быть максимально гладкой;

щиты устанавливают между угловыми брусками, надежно скрепляя элементы друг с другом. С внешней стороны их укрепляют путем установки укосов. Шаг расположения этих элементов зависит от толщины фундамента и составляет от 0,5 до 1 метра. Внутри щиты скрепляют путем установки стяжек.

перед заливкой раствора необходимо еще раз проверить горизонтальность и вертикальность установленных элементов.

При сборке опалубки для возведения стен технология проведения монтажа мало отличается от технологии сборки форм фундамента. Используют две разновидности стеновых опалубок:

  • мелкощитовая – собирается из относительно небольших щитов из ламинированной фанеры или пластика. Это оборудование подходит для постройки небольших объектов, например, малоэтажных домов;
  • крупнощитовая – отличается наличием щитов большой площади. Используется для постройки больших объектов, например, многоэтажных домов.

Расстояние между щитами зависит от толщины стен. При сборке форм следует учитывать необходимость оставления проемов для окон и дверей. Разбираются щиты после полного застывания бетонного раствора.

Перекрытий

При монтаже опалубки перекрытия горизонтальные формы собирают на высоте. Вариант монтажа зависит от того, какая запланирована высота потолков. Чаще всего, применяются конструкции на телескопических стойках, их можно использовать, если высота перекрытий не превышает 4,5 метра.

В нижней части стоек для устойчивости монтируются треноги, а в верхней – крепятся универсальные вилки. Эти вилки используются для крепления несущих балок, поверх которых укладываются поперечные балки.

Поверх балок настилается горизонтальная часть формы – палуба. А по её периметру устанавливаются вертикальные бортики, их высота зависит от проектной толщины перекрытий.

Несъемной

Монтаж несъемной опалубки производится проще, чем сборка переставных форм. Для сборки неразборной опалубки выпускаются специальные блоки из вспененного полистирола. Намного реже используются другие варианты материала – железобетон, арболит, металл.

Блоки из пенополистирола устанавливаются на предварительно подготовленное основание. Если это опалубка стен, то их ставят на готовый фундамент, покрытый слоем гидроизоляции. Блоки насаживаются сверху на выступающие из фундамента пруты арматуры. Боковое соединение смежных блоков происходит за счет имеющихся на них креплений.

Итак, монтажные работы по сборке опалубки – это крайне важный этап возведения здания. От качества выполненных работ напрямую зависит не только внешний вид отливаемой конструкции, но и её прочностные характеристики

Поэтому к проведению монтажа необходимо отнестись с особым вниманием и тщательно выполнять все технологические требования

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Комментарии: 1
  1. Нурсултан Назарбаев

    Здравствуйте хочу купить опалубку

Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
