Современные дождеприемники для ливневой канализации: устройство, особенности, преимущества

Содержание, эксплуатация и уход

Итак, все работы сделаны, система установлена. Чтобы на территории не распространялся неприятный запах сточных вод, за устройством нужно ухаживать. Выполняйте следующие правила:

• не допускайте попадания фрагментов мусора через решетку в систему. В противном случае внутри конструкции начнутся процессы гниения;
• если у вас стоит персональный колодец сбора воды, контролируйте уровень его наполнения. Перелив воды приведет к поломке конструкции;
• регулярно — не реже одного раза в квартал осматривайте фильтры ливневки. Поднимите решетку, достаньте корзину. Хорошо промойте ее под проточной водой. Удалите мусор и грязь;
• повторите манипуляцию с сифонами.

Совет! Если на стенках корзины появились стойкие отложения грязи и резкий запах, воспользуйтесь шпателем и удалите налет.

Дождеприемник, сделанный своими руками, решит массу проблем, связанных с водотоком. Главное — все продумать заранее. Рассчитайте пропускную способность конструкции, выберите подходящую модель. Найдите место, где будете монтировать систему. Купите материалы, подготовьте инструменты. Работайте по инструкции, которую мы рассмотрели в данной статье — и вас все получится.

Конструкция дождеприемников

В комплект дождевого колодца входит не только сам контейнер для сбора воды, но и другие детали — решетка, фильтр-патрон и специальные лотки.

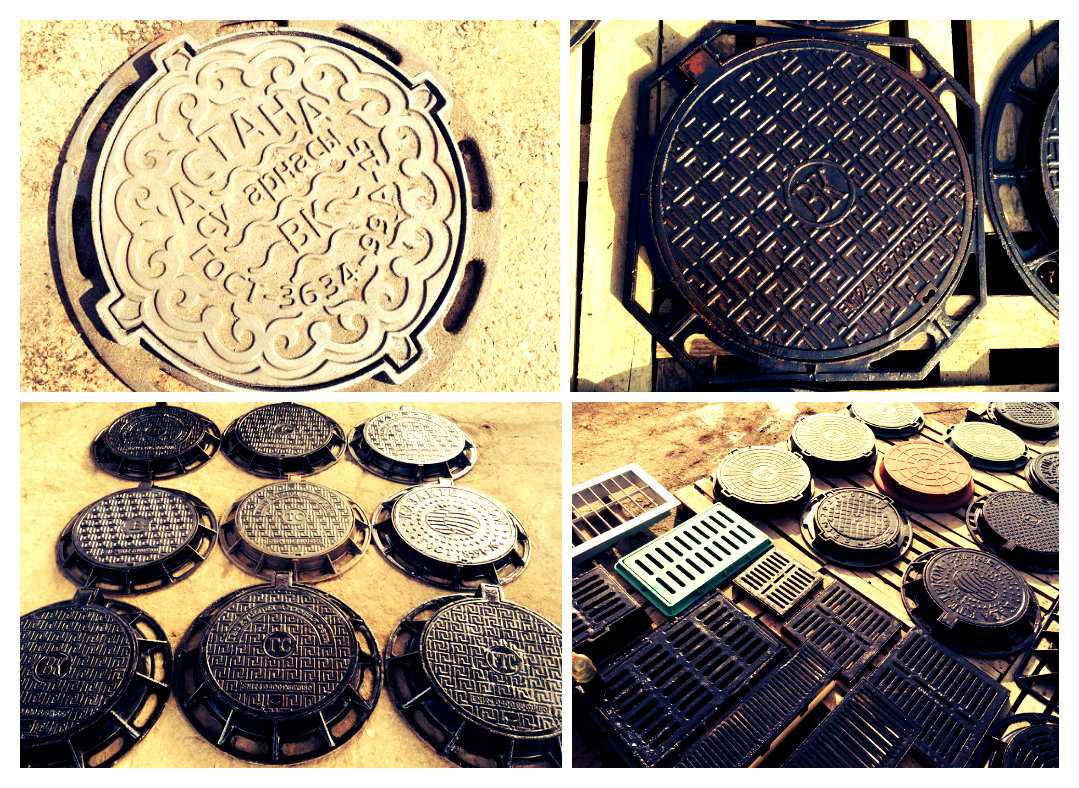

Решетки

Решетка, которую также часто называют дождеприемником, устанавливается наверху колодца. Через нее стекает вода, а мусор, ветки и опавшая листва оседают на прутьях. Материалы для этой детали используются разные:

В том случае, если дождевой колодец предполагается держать закрытым и использоваться в качестве смотрового, вместо решетки устанавливается люк. В отличие от самого контейнера, решетки находятся на поверхности земли. Если речь идет об установке колодца на загородном участке, решетка обычно подбирается с учетом особенностей территории — по цвету, по форме, по материалу. Например, если в дизайне используются художественные кованые элементы, то металлическая решетка будет смотреться среди них вполне органично.

Фильтр-патрон

Чтобы в контейнер колодца и общую канализацию не попадала лишняя грязь, в конструкции предусмотрен фильтр-патрон, состоящий из:

• Корзины, где собирается земля, песок и мелкий мусор;
• Перегородок, удерживающих корзину — а кроме того, не позволяющих канализационному запаху выходить на поверхность;
• Уплотнительного основания.

Устанавливается фильтр-патрон следующим образом: сначала на уплотнительное основание ставится рамка собственно колодца, по кругу заливающаяся бетоном, затем внутрь нее вставляется корзина фильтр-патрона, и сверху конструкция прикрывается решеткой или люком(см.Люки для колодцев: материалы для их изготовления и формы конструкций).

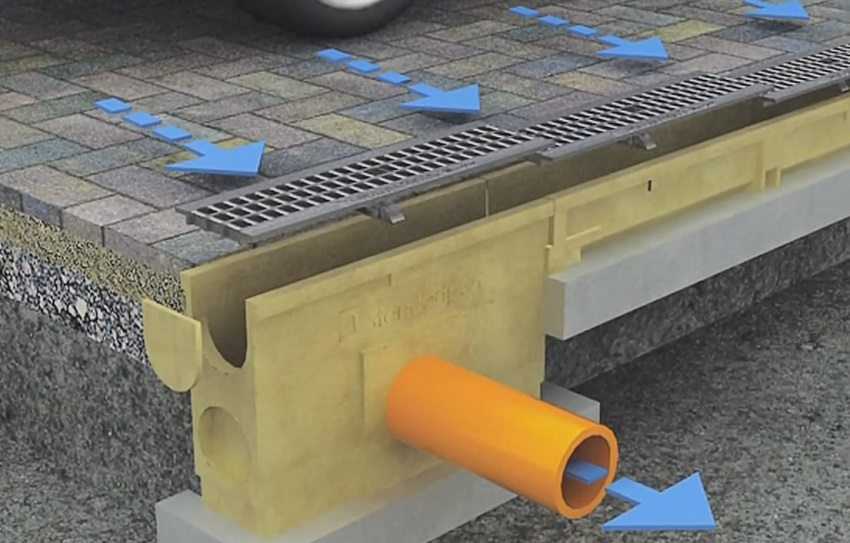

Лотки

Для того, чтобы вода с поверхности грунта стекала именно в дождевой колодец, используются отводящие каналы или лотки. Установить их несложно: под уклоном к колодцу выкапываются траншеи, дно которых уплотняется и бетонируется, затем туда укладываются сами лотки, а поверх них ставятся небольшие решетки. Лотки хорошо справляются со сточными водами на дорожках и участках с ровной поверхностью — во дворах, на газонах. Для того, чтобы монтировать их было удобнее, дополнительно продаются такие элементы, как поворотные части и заглушки.

Предварительные расчеты и проектирование

Реализация планов без расчетов – деньги на ветер. Если система не будет справляться с возложенной на нее владельцем функцией, не стоит вообще браться за ее сооружение, а слишком мощная ливневая канализация частного дома «съест» много финансовых средств.

Требующиеся для расчетов сведения

• Данные об усредненном количестве осадков, зафиксированных метеорологами в конкретной местности. Найти их можно в СНиПе 2.04.03-85.
• Периодичность дождей, мощность снегового покрова, необходимая для тех, кто планирует использование системы и для отвода талой воды.
• Площадь стока. Для точечной разновидности это площадь кровли. Причем не полная величина, а значение ее проекции в плоскости. Для линейной системы площадью стока будет сумма площадей всех обрабатываемых объектов.
• Физико-механические характеристики грунтов, имеющихся на участке.
• Наличие и месторасположение имеющихся уже на участке проложенных под землей коммуникаций.

Вычисление объема отводимых стоков

Приведенные выше точные величины количества и интенсивности осадков – результат многолетних исследований физических явлений в атмосфере данной местности. Их найти можно в СНиПе или получить в местной метеослужбе. Дальнейшие вычисления производятся по формуле.

Формула для расчетов расхода атмосферной воды, а также используемые в вычислениях постоянные величины и переменные

Поправочный коэффициент, применяемый в данной формуле:

• 0,4 для покрытых щебенкой территорий;
• 0,85 для забетонированных площадок;
• 0,95 для заасфальтированных участков и дорожек;
• 1,0 для крыш.

Получили значение объема, затем по таблицам действующего СНиПа определяется требующийся диаметр трубопровода.

Глубина прокладки каналов

Проложить лотки или каналы из труб нужно на той глубине, на которой они обычно укладываются в данном регионе. Точное значение можно выяснить в строительной организации или поинтересоваться у соседей, обустроивших уже свой участок ливневкой. В средней полосе систему отвода дождевых стоков устраивают обычно на глубине 0,3 метра, если диаметр трубопровода или открытых лотков не будет более 50 см. Лотки и трубы с более крупными размерами заглубляют на 0,7 м.

Если на территории уже проложена система дренажа, ливневку располагают выше

Дороговизна земляных работ обычно не стимулирует желание заказчиков профессионального монтажа сильно углубляться в землю. Даже если решено выполнить устройство ливневой канализации своими руками, смысла ее слишком глубоко зарывать нет. Нет резона устанавливать коллекторы и смотровые колодцы ниже уровня сезонного промерзания, как велят ГОСТы. Их можно расположить выше, утеплив теплоизоляционным материалом — геотекстилем и слоем щебня, защищающим сеть от промерзания. За счет незначительного заглубления ощутимо снижается трудоемкость работ.

Утепление ливневой канализации в случае незначительного заглубления выполняется из прослойки геотекстиля и слоя щебня, благодаря защите каналов от промерзания можно ощутимо сэкономить на земляных работах

Однако не нужно забывать о том, что каналы к устройствам сбора и очистки должны подводиться под углом. Значит, уровень места ввода в коллекторный колодец должно быть ниже уровня лотка или трубы, отходящей от дождеприемника. Чтобы точно рассчитать глубину их установки нужно вычертить план участка и с учетом уклона каналов все подсчитать.

Схема устройства ливневки, каналы которой уложены ниже глубины промерзания, изоляционный геотекстиль защищает в этом случае от агрессии грунтовых вод

Стандарты и нормы уклонов

ГОСТом регламентирован минимальный уклон для труб со 150-миллиметровым диаметром 0,008 (величина наклона в мм/м). Трубы, имеющие в сечение 200 мм укладывают под углом 0,007. В зависимости от условий участка уклоны труб могут слегка изменяться. Самый большой уклон 0,02 в зоне присоединения канала к дождеприемнику, так как в этом месте необходимо увеличение скорости самотека воды. Перед пескоуловителями скорость течения должна замедляться для того, чтобы взвешенные частицы могли «осесть», угол наклона там наименьший.

Устройства для сбора воды в системах конвертного типа с дождеприемниками-воронками устанавливают в точках пересечения уклонов.

Виды дождеприемников для ливневой канализации

В зависимости от места эксплуатации и предполагаемой нагрузки, этот товар отличается по материалу изготовления:

• Серый и высокопрочный чугун — изделия из этого материала тяжёлые, зато способны выдерживать нагрузку до 90 т, а потому их устанавливают на автостоянках, АЗС и автомагистралях с очень интенсивным движением, особенно, грузового транспорта. К преимуществам данного вида можно ещё отнести повышенную прочность и устойчивость к перепадам температуры, а также к автомобильной химии и коррозии. Кроме того, пропускная способность дождеприемника очень велика, что делает их востребованными в местах с большим потоком или скоплением сточных вод.
• Пластик — самый популярный материал для домашнего использования, т. к. имеет лёгкий вес, но достаточную прочность. К тому же, выдерживают погодные условия от — 40ºС до + 90ºС и могут собираться в конструкции из нескольких слоёв, что даёт возможность довести установку до нужного уровня. К слову сказать, достоинством данного изделия, при доступности монтажа и устойчивости к химическим воздействиям, является его стоимость. А если приобрести к нему чугунную решётку, то это ещё создаст дополнительную прочность изделию.
• Бетон — второй, по популярности, материал для частных дач и участков. Их главное преимущество состоит в том, что их, при желании, можно изготовить самим. А также, ливнеприёмники ЖБИ, обладают прочностью и высокой пропускной способностью, равнодушны к химическим агрессивным веществам и т. д.

Особенности конструкции

Ежегодно крыша строения на даче принимает на себя большое количество осадков, примерно 100 м3. На грунт вокруг строения падает в несколько раз больше воды, что значительно повышает риск проседания фундамента дома и деформации постройки.

Ливневая система водоотведения – так можно ответить на вопрос, как правильно называется ливневка. представляет собой систему, которая эффективно собирает и выводит за пределы участка воду в виде атмосферных осадков. Подобной системой следует оснащать большие частные дома, складские и торговые комплексы, большие заводы и места скопления автомобилей. При высоком риске попадания в воду продуктов нефтехимии и других вредных производств требуется создание промливневой канализации.

Ливневая система работает по следующему принципу: вода собирается на поверхности земли, очищается и транспортируется в специальные резервуары. Система состоит из следующих элементов:

• Распределительный резервуар.
• Пескоотделитель.
• Жироотделитель.
• Адсорбирующий фильтр.
• Контрольный колодец.

Для сбора воды на поверхности укладываются специальные закрытые или открытые желоба, по которым жидкость направляется в распределительный колодец. Из него вода идет в пескоотделитель, где производится очистка от крупных частиц и мусора. После этого происходит очистка от жиров  и нефтехимии с помощью маслобензоулавливателей и фильтра-адсорбера. Очищенная вода поступает в контрольный колодец и используется для полива насаждений или наполнения различных водоемов.

Линия из всех составляющих элементов ливневой системы водоотведения, включая проводящие трубы, располагается глубоко в земле. Это позволяет избежать деформации дорожного полотна и сэкономить место на участке для других более важных целей. При невозможности заглубления подводящих желобов бетонные, пластиковые или асбестоцементные элементы укладывают в канавы, делая уклон в сторону распределительного колодца.

Обустройством системы дождевой канализации должны заниматься профессиональные мастера, так как для этого требуются специальные знания и соблюдение санитарных норм и правил. Выполняя рекомендации, указанные в соответствующих нормативных документах, можно получить надежную и долговечную систему ливневой канализации с правильно рассчитанными параметрами резервуаров. Кроме того в этом случае трубы располагаются на определенной глубине, что предотвращает их замерзание в холодный период года.

Из каких материалов изготавливают дождеприемники

Благодаря современным технологиям отечественному потребителю сегодня доступны дождеприемники, сделанные из различных материалов:

— Чугунные. Дождеприемники, сделанные из высокопрочного чугуна, имеют большой вес, но способны выдерживать огромные нагрузки до 90 тонн, благодаря чему они нашли широкое применение на автостоянках, заправочных станциях, автомагистралях с интенсивным движением, в том числе грузового транспорта. Кроме этого они выдерживают резкие температурные перепады, имеют стойкость ко многим химическим и агрессивным веществам, коррозии. Большая пропускная способность таких дождеприемников позволяет применять их в местах с большим скоплением ливневых и других вод.

— Пластиковые. Пластик считается самым популярным материалом в изготовлении современных дождеприемников. Пластиковые изделия имеют легкий вес и высокую прочность, выдерживают изменения температуры от — 40ºС до + 90ºС. Кроме этого их можно монтировать в несколько слоев, что позволяет довести систему до нужного уровня. Плюсом пластиковых дождеприемников помимо их превосходных эксплуатационных характеристик и легкости монтажа считается относительно невысокая цена. А в комплекте с чугунной решеткой, изделие приобретет дополнительную прочность.

— Бетонные и железобетонные. Такие конструкции имеют прочность и стойкость к различным механическим и химическим воздействиям, а также их можно сделать своими руками. Бетонные и ЖБИ конструкции чаще всего используются на территории частных домов и дач.

Что это такое

            Дождеприемники для ливневой
канализации представляют собой емкости, соединенные с лотками или
подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или
цилиндра, установленного в вертикальном положении. Стоки поступают в
дождеприемники из водосточной системы кровли зданий, или собираются с
территории участка. Для максимальной эффективности работы, эти узлы
устанавливают в нижних точках рельефа, куда стекаются излишки влаги.

            Область
применения дождеприемников велика. Есть элементы, рассчитанные на использование
в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра
автомобильных дорог. Они способны принимать и передавать значительные объемы
стоков и присоединяются к коллектору напрямую. Существуют также небольшие
элементы для установки на участках частных домов или небольших зданий. Основной
их задачей является прием воды из кровельного водостока.

Назначение

            Основным
назначением дождеприемников является сбор стоков и передача их в ливневую
систему. Кроме этого, они выполняют следующие функции:

• удаление излишков воды с территории участка;
• предотвращение образования постоянных луж,
  заболачивания территории;
• исключение заиливания поверхности почвы;
• разгрузка дренажной системы, отведение дождевых
  стоков до того. как они начнут впитываться в грунт;
• отделение веток, мусора, песка и других твердых
  частиц;
• первичное распределение потока по лоткам или
  другим каналам.

В продаже есть готовые модели
дождеприемников, рассчитанные на использование в разных условиях. Форма и
размеры элемента определяют назначение всего узла, его пропускную способность. Помимо
сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и
листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных
отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это
помогает эффективнее удалять воду во время сильных ливней.

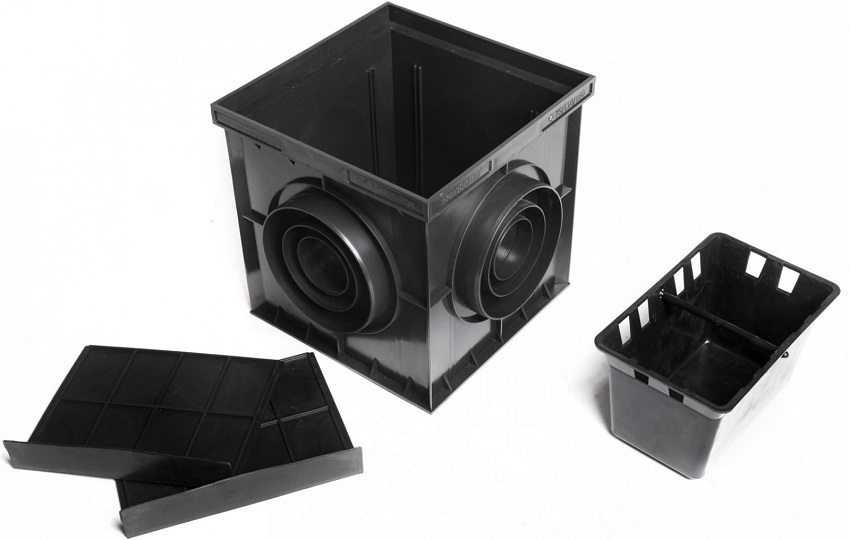

Устройство

Устройство дождеприемника для ливневой канализации
состоит из нескольких элементов:

• решетка. Она выполняет несколько функций —
  декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает
  людей или животных от случайного травмирования из-за попадания в емкость),
  фильтрование потока (препятствует попаданию в систему веток, мусора,
  посторонних предметов, грызунов);
• надстройка. Это элемент, выполняющий роль
  переходника между решеткой и самой емкостью;
• корзина. Она крепится верхней частью на
  надстройке. Служит для сбора песка, мелкого мусора и твердых частиц.
  Периодически корзину надо вынимать и удалять ее содержимое;
• перегородка-сифон. Это элемент, снижающий
  скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли;
• сам дождеприемник. Внешний резервуар,
  выполняющий роль корпуса.

В некоторых моделях есть дополнительные
элементы (например, фильтр-пескоуловитель). Встречаются и более простые
конструкции, лишенные многих элементов. Обычно, такие модели используют в
системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких
требований к устройству дождеприемника не выдвигают.

Размеры и технические характеристики

            Существуют
разные дождеприемники для
ливневой канализации, размеры которых выбирают в зависимости от объема
стоков и общей величины участка сети. По величине и особенностям конструкции
элементы делятся на 6 классов:

• класс A. Используются в дождевых системах частных домов. Предельно
  допустимая нагрузка на решетку составляет 1,5 т;
• — B. Модели, применяемые на автопарковках. Допустимая нагрузка на
  решетку достигает 12,5 т;
• — C. Используются на автотрассах или заправках. Максимальный весна
  решетке — 25 т;
• — D. Выдерживают вес грузовика среднего размера. Устанавливаются в
  автопарках, стоянках, участках погрузки или разгрузки;
• — E. Модели, используемые на площадках для тяжелых грузовиков.
  Решетки способны выдерживать до 60 т;
• — F. Выдерживают давление до 90 тонн. Используются на площадках для
  спецтехники.

Когда выбирают дождеприемники для ливневой
канализации, технические характеристики становятся основными критериями.
Обычно учитывают следующие позиции:

• площадь живого сечения;
• масса и габаритные размеры;
• полное открытие дождеприемника;
• монтажный уровень решетки относительно корпуса;
• собственная масса решетки;
• собственная масса корпуса.

Чем больше дождеприемник, тем
выше его параметры, в особенности площади живого сечения и раскрытия. Масса во
многом зависит от материала. Есть пластиковые модели, которые отличаются малым
весом. Однако, они не могут выдерживать большой вес и используются только на
приусадебных участках частных домов.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр. А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

• Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
• На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
• Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
• Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
• С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
• Устанавливаются перегородки и корзина дождеприемника.

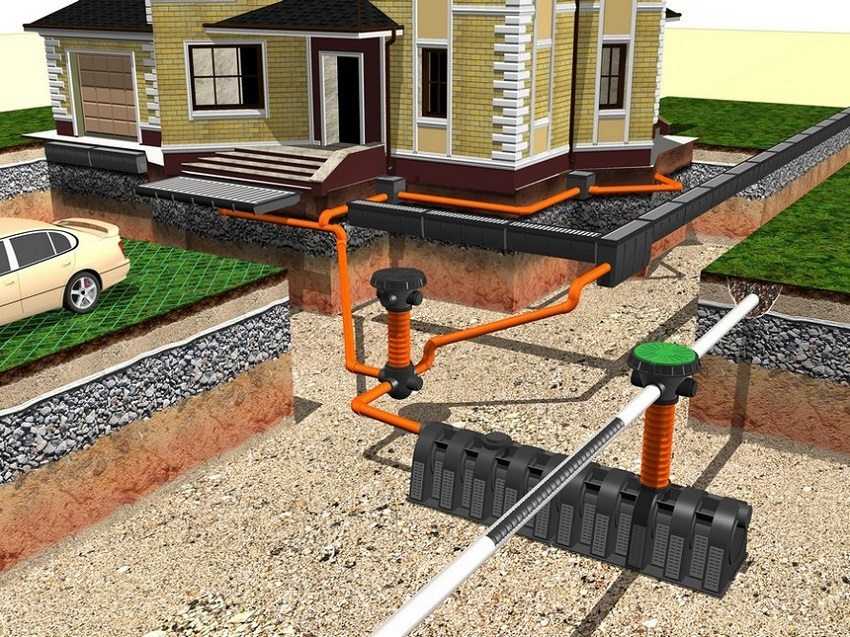

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

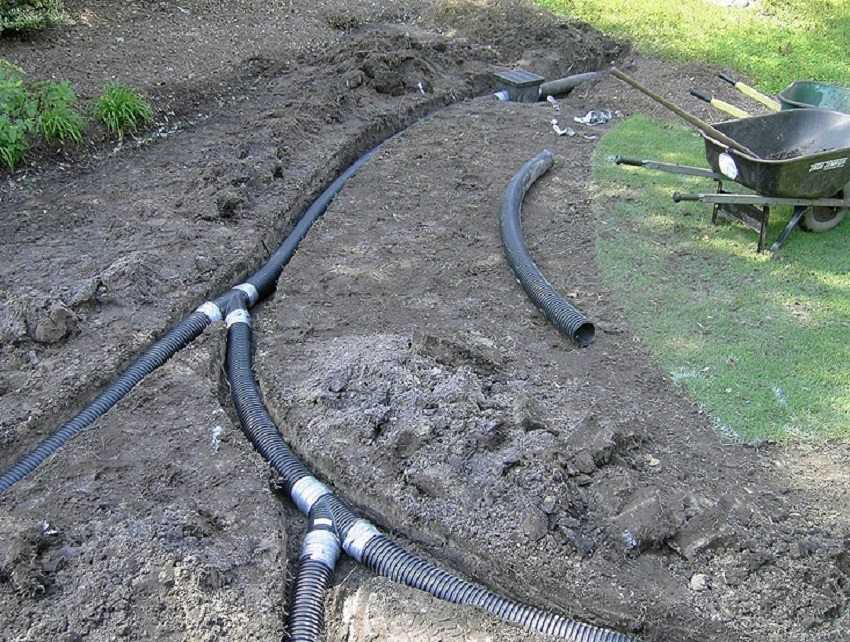

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Чугунные приемники

В своем большинстве монтируются для отвода влаги с дорог. Чугун – СЧ20 обладает массой достоинств. В их числе износостойкость, долговечность, стойкость к реагентам. Изделия из чугуна отличаются формой, весом, нагрузкой которую готовы принять.

• ДМ- прямоугольная модель. Вес 80кг и более. Выдерживает 12,5 тонн.
• Модели ДМ1 и ДМ2 применяются для дворовых ливневых канализаций и автодорог.
• ДБ – так же прямоугольная модель. Вес 115 кг минимум. Могут выдержать ДБ2 25 тонн. Хорошо вписывается в автостраду с активным движением.
• ДК – модель в форме сферы. Вес до 100 кг. Дождеприемник ДК применяется, как запасной, пока основной на ремонте.
• Нагрузка 15 тонн.

Монтаж дождеприемников ДМ, ДБ и ДК требует специального оборудования.

Плюсы изделий из чугуна

• Готовы к большому количеству отводимых вод
• Прочность
• Долгий срок эксплуатации
• Чугун относится к экологически чистому материалу
• Не ржавеет
• Лояльная цена

Минусы чугунных дождеприемников

• Большой вес
• Без спецпокрытия, подвержен коррозии
• Монтаж требует защитной системы, чтобы исключить воровство.

В частном секторе применяется модель ДБ1 — не большой приемник с чугунной решеткой.

Установка дождеприемников для ливневой канализации

Как правило, дождеприемники устанавливают и под сточными трубами, и в местах луж или скопления дождевой и талой воды.

При монтаже важным моментом является учет глубины, на которой будет находиться дождеприемник, а также его размера.

Если провести все этапы установки правильно, то можно быть уверенными в том, что ливневая канализация прослужит долго и не будет засорена мусором.

Правила расположения

Если неправильно расположить дождеприемник, то большая часть воды будет оставаться на поверхности и устройство дождевой канализации окажется бесполезным.

Чтобы убрать как можно больше сточной воды, нужно устанавливать стоки в низинных точках местности или делать для них углубление, чтобы вода сама стекала к дождеприемнику.

Это правило касается и тех водостоков, которые установлены под сточной трубой.

Также нужно выбрать для стока под трубой такое место, чтобы струи воды попадали четко в центр дождеприемника.

Пример правильной установки водоотвода под сточной трубой вы видите на фотографии ниже.

Дождеприемник под сточной трубой

После выбора места для дождеприемника можно приступать к его монтажу.

Особенности монтажа дождеприемников

В первую очередь, при установке дождеприемников следует помнить, что водостоку нужно обеспечить прочное основание и хорошо зафиксировать его под землей.

Рассмотрим основные этапы при монтаже дождеприемника:

• для начала нужно вырыть котлован, измерив глубину самого дождеприемника и добавив к ней 30-40 см, а также оставив 3 см по бокам для заливки бетоном;
• на дно котлована насыпается песчаная подушка, которая заливается водой и плотно трамбуется;
• дождеприемник нужно подсоединить к канализационным трубам, ведущим к коллектору и выровнять по высоте всю конструкцию;
• на дно налить тонким слоем бетонный раствор и плотно уложить дождеприемник;
• теперь бетон нужно аккуратно разлить по боковым сторонам водостока;
• после этого можно установить перегородки и корзину дождеприемника.

После монтажа, поверхностный зазор вокруг водостока можно засыпать песком или гравием.

Общую схему установки дождеприемника вы можете просмотреть ниже.

Схема монтажа дождеприемника

Далее подключается сама ливневая канализация и дождеприемник готов к использованию.

Раз в 2-3 месяца его корзину нужно обязательно очищать от мусора, если делать это регулярно, то ваша ливневая канализация прослужит вам очень долго.

Устройство

Состоит дождеприемник из следующих элементов:

• корпуса;
• внешней решетки;
• корзины для сбора мусора;
• перегородки-сифона для препятствия распространению неприятного запаха.

Составные части дождеприемника Все виды дождеприемников имеют схожую конструкцию, однако размеры и вес могут намного различаться. Дождеприемник, какую бы форму он не имел, осуществляет одну и ту же функцию – помогает воде стекать в канализационные трубы. Стандартный комплект дождеприемника состоит из следующих деталей:

• сам дождеприемник;
• корзина;
• перегородка-сифон;
• внешняя решетка.

Решетка имеет отверстия, которые пропускают воду через себя. При этом решетка, с близко расположенными отверстиями смотрится более эстетичной, однако в этом случае попадая на поверхность решетки, вода больше разбрызгивается. Это кажется сущей мелочью, однако со временем можно заметить, что поверхность вблизи дождеприемника начинает намного отличаться от остальной площади.

Предотвращая попадание крупного мусора, решетка все равно пропустит пыль, мелкие грунтовые и другие частицы. Для этого есть специальные пескоуловители. У таких видов дно немного опущено вниз относительно уровня выхода под трубу, что позволяет мелким частицам оседать на дно, а воде продолжать свой путь по трубам.

Минус в конструкции таких систем является то, что вода на дне испаряется естественным путем, что зачастую может стать причиной возникновения неприятного запаха. Поэтому дождеприемник следует периодически чистить вручную.
