Сломался переключатель скоростей на велосипеде

Как поставить задний переключатель скоростей на велосипед: советы от экспертов

Исколесив немало дорог на велосипеде убеждаешься, что для комфортной езды приобрести стильные грипсы и подобрать правильные покрышки недостаточно, гораздо важнее – наличие фирменного заднего переключателя, который будет корректно установлен и настроен.

Размер рамки

От длины рамки зависит количество передач, которые можно выбрать: чем она длиннее, тем больше скоростей предусмотрено конструкцией велосипеда. Однако нельзя однозначно утверждать, что длинная рамка лучше, кому-то по душе короткая рамка, которая не боится камней. И тут все правы по-своему!

Из чего сделан задний переключатель?

Материал изготовления может быть различный: от нержавейки до титана. На бюджетных велосипедах, как правило, устанавливают переключатели из стали и пластика – такие изделия недолговечны, работают плохо. Модели среднего ценового сегмента оснащены механизмом из алюминия, а самые дорогие имеют в составе композит, карбон и титан.

Установка заднего переключателя скоростей на велосипеде

У обладателей старенького байка, оснащенного переключателем неизвестной торговой марки, всегда тянутся руки «довести его до ума».

Зачастую с устройством, собранным самостоятельно из запчастей различных брендов, возникает множество проблем: от постоянного перекидывания цепи через звезду до полного «саботажа» движения.

Поэтому проще и дешевле «разжиться» новым, нежели пытаться отрегулировать и осуществить ремонт заднего переключателя скоростей на велосипеде, который уже безнадежно испорчен.

Для байка, используемого периодически и только по ровным дорогам, ставить дорогой переключатель именитых брендов (Shimano, Sram и других) нецелесообразно

Однако если вы планируете покатушки по холмам и горкам, обратите внимание на механизмы с большим диапазонам скоростей

Замена переключателя скоростей на велосипеде: алгоритм действий

  1. Процесс замены начинается со снятия старого механизма с рамы. Для этого раскрываем звено цепи, откручиваем и снимаем старый переключатель.
  2. Далее к «петуху», который представляет собой выступающий треугольник с отверстием, закрепляем новый механизм. Прикручивать его следует хорошо, но не слишком сильно.
  3. Затем устанавливаем цепь на самую маленькую звезду так, чтобы ролик и звезда визуально располагались на одной линии.
  4. Аккуратно отведите переключатель до самой большой звезды, не держась при этом за ролик, конструкцию которого легко согнуть. Таким образом, вы застрахуетесь от риска попадания цепи в спицы.

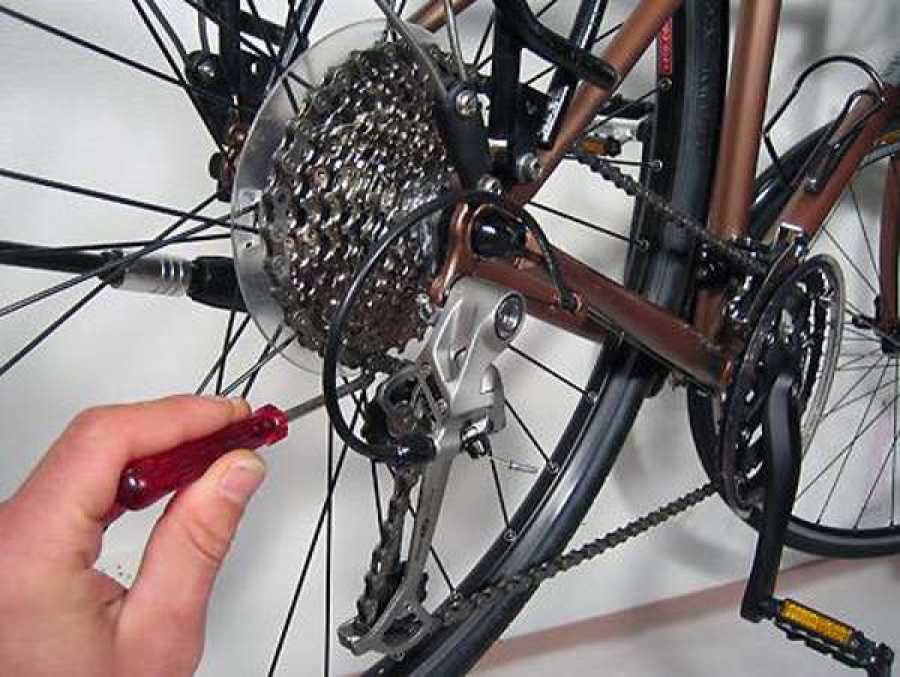

  5. С помощью регулировочного винта фиксируем положение переключателя так, чтобы он всё так же оставался напротив большой звезды. Если механизм зайдёт на звезду, то можно потерять спицы, слишком большое зажатие чревато выходом из строя нижней передачи.

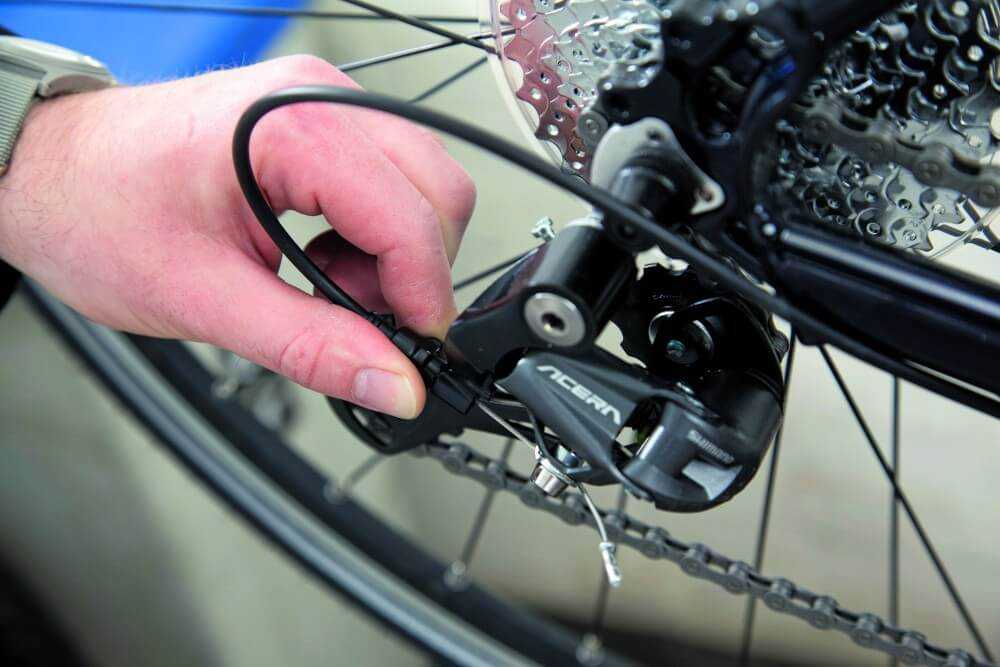

  6. Переходим к тросику – в норме он должен свободно перемещаться в рубашке. Необходимо проверить отсутствие заломов и сам ход. Для этого устанавливаем цепь на маленькую звезду, натягиваем трос и фиксируем его в натянутом положении.
  7. Проверяем работу механизма. Прежде всего, покрутите педали – в процессе не должно возникать щелчков, а само переключение скоростей вверхвниз должно происходить плавно, без перескакивания через звезды и без задержек. В первое время лучше взять в поездку на велосипеде отвертку – при нагрузке может потребоваться корректировка механизма.

Независимо от того, механизм какой фирмы вы выберете, рано или поздно вам придется столкнуться с профилактическим ремонтом. Ведь ролики являются расходным материалом и изнашиваются по мере эксплуатации байка, поэтому время от времени необходимо проводить их профилактическую замену.

Многие полагают, что настроить задний переключатель скоростей намного легче чем передний. В обоих случаях придется приложить определённые усилия, но этот труд окупится с лихвой комфортом во время катания. Если вы не хотите тратить время на установку переключателя — обратитесь к нам за услугой ремонта велосипеда.

Виды переключателей скоростей на велосипеде

Разновидностей механизмов переключения, на профессиональном сленге — дерайлеров, скоростей существует всего три, два из которых отличаются друг от друга принципиально, а третий является гибридов первых двух.

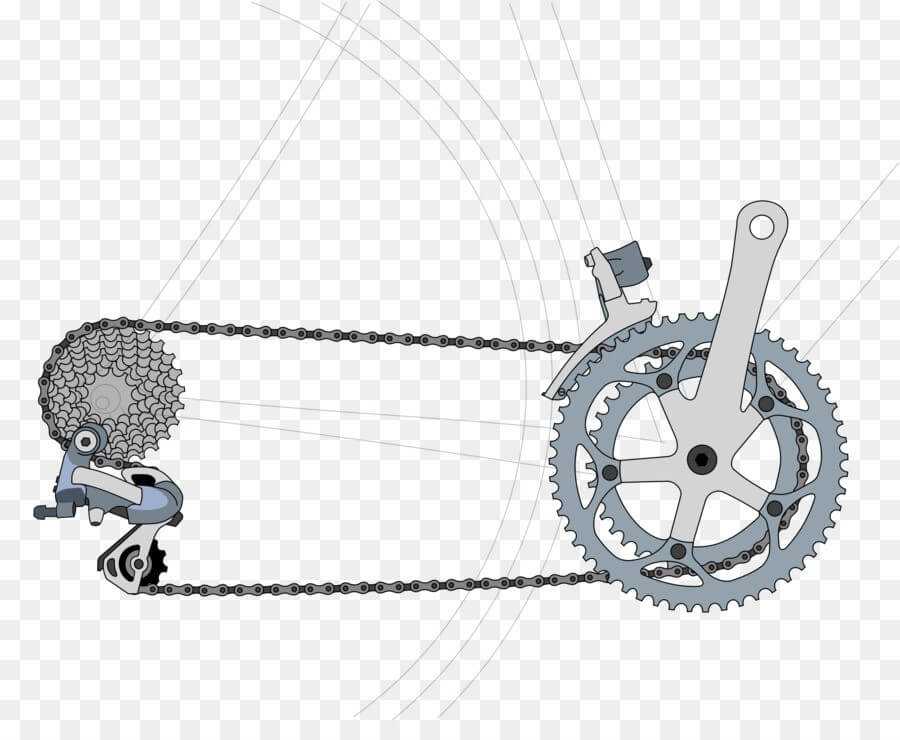

Внешний переключатель

Этот механизм переключения наиболее распространен. Его устанавливают на все разновидности велосипеда. В большинстве случаев, при классической системе передач (3х8), этих переключателей на байк устанавливают два: один на большие звёзды, второй на задние.

Принцип работы внешних переключателей (переднего и заднего) заключается в механическом перекидывание цепи с одной звезды на другую. Это происходит за счёт направления цепи специальной рамкой. Конструктивно передний и задний переключатель отличаются друг от друга.

Данный вид переключателей надёжен, прост в настройке и обслуживании, обладает небольшим весом и ценой.

Внутренний переключатель

Значительно отличается от внешнего. По внешним признакам его можно вообще не обнаружить (выглядит он как обычная тормозная втулка). А дело в том, что переключение передач происходит не за счёт перекидывания цепи на другую звёздочку, а с помощью изменения передаточного числа внутри этого устройства.

Принцип действия внутреннего переключателя, если не вдаваться в технические нюансы, аналогичен работе коробки передач у автомобиля.

Этот переключатель очень удобен для езды, и не боиться агрессивной внешней среды, т.к. абсолютно защищен. Также к плюсам внутреннего переключателя можно отнести то его свойство, что переключать его можно как угодно и когда это угодно: с 8й на 1ю, со 2й на 7й, находится байк в движение или нет — этому переключателю всё равно.

Из минусов этого устройства отмечают большой вес, невозможность ремонта и, конечно, цену.

Распространение своё нашёл на байках городского типа, где изменение скорости очень важный фактор для безопасного движения.

Комбинированный переключатель

Гибрид внутреннего и внешнего переключателя, дающий пользователям более широкий диапазон возможностей.

Управление передаточным числом такого устройства более гибкая, поскольку помимо изменения коэффициента внутри задней втулки велосипеда, возможен выбор использования различных по диаметру задних звёзд.

Несмотря на свои плюсы, такая система среди велосипедистов популярностью не пользуется.

Подготовительный этап

Прежде чем начинать текущий ремонт велосипеда, нужно запастись определенными инструментами. Они пригодятся в любом случае и прослужат долгое время. Основные инструменты для обслуживания велосипедов:

  • шестигранные ключи разных размеров – их желательно приобретать сразу в наборе;
  • гаечные ключи разных размеров – целесообразно купить набор;
  • отвертки – понадобятся и крестообразные, и шлицевые;
  • плоскогубцы разных размеров;
  • пинцет;
  • киянка;
  • насадки торцевые;
  • ножницы;
  • хомуты.

Эти инструменты и приспособления должны всегда находиться в наличии, потому что понадобиться они могут в любой момент. Кроме перечисленного, стоит приобрести:

  • щетку для чистки велосипедной цепи;
  • втулочный ключ;
  • выжимка для велосипедной цепи;
  • трещоточный ключ;
  • спицевой ключ.

К необходимому инструменту для ремонта и обслуживания велосипедов относятся и расходные материалы – они должны быть не только всегда в наличии, но и в достаточном количестве. К расходным материалам в данном случае относятся:

тормозная жидкость;
масло для различных деталей; Обратите внимание:иметь в наличии нужно масло для каждой детали – для вилки, цепи, педалей и так далее.

растворители;
очистители;
гидравлическое масло.

Все эти расходные материалы помогут не только качественно отремонтировать велосипед, но и поддерживать свое транспортное средство практически в идеальном состоянии

Особое внимание нужно уделить смазочным материалом – выбор их на рынке просто огромный, доверять продавцам можно, но с опаской. Чтобы не ошибиться, следует запомнить следующие рекомендации специалистов:

  1. Любая жидкая смазка (масло И5А, например) подходит только для обработки барабана задней втулки и цепи. У такой смазки есть индивидуальная особенность – она отлично подходит для точечного применения. Но есть и один критический момент – если планируется кататься на велосипеде в холодное время года, то жидкую смазку применять нельзя, так как при минусовых температурах она быстро твердеет и затрудняет работу механизмов.
  2. Если времени для проведения полноценных ремонтных работ нет, а необходимо срочно смазать цепь и тросики, то можно использовать аэрозольные смазки. Они моментально восстанавливают работу всех шарнирных соединений, в эксплуатации просты – с работой справится даже ребенок.
  3. Для обработки резьбы и подшипниковых узлов оптимальным вариантом станет использование густой смазки.

Что нужно сделать перед настройкой

На функциональность этой запчасти влияет много факторов, поэтому перед тем, как приступить к установке или настройке, обязательно ознакомьтесь с инструкцией

Важно учесть, что есть переключатели передач под 2 и 3 передних звезды. То есть, система может не подходить для переключателя

Какие действия нужно предпринять прежде, чем приступить к настройке:

Убедитесь в том, что под вашу переднюю систему звезд перекидка годится. Это необходимо сделать, когда устанавливаете новейший переключатель или возникли сложности с настройкой старого.
Не забудьте проверить, нет ли повреждений системы, а также произвести проверку на люфты. Особенно, если были факты падения. Также могут образоваться люфты параллелограмма или рамки. Для точной настройки нужно или устранить их, или купить новую деталь.
Перед настройкой проведите тщательную очистку детали от грязи. Это удобно будет сделать при снятии ее с рамы велосипеда

После этого важно все элементы вновь смазать и выполнить их настройку с нуля.
Проверьте на целостность, очистите и смажьте тросы. Также важно осмотреть, нет ли разрыва жил

Если находим повреждение, то потребуется замена троса. Трос к переключателю обратно крепить не нужно. Его следует вставить в манетку на руле и просунуть в рубашку, а само крепление произойдет во время перекидки.
При обрезке троса может произойти разрушение оконцевателя. Чтобы легко вставить его в манетку, можно пропаять кончик оловом. Для упрощения рекомендуется окунуть кончик в паяльную кислоту и запаять. При этом следим, чтобы не напаять большого количества олова, потому что это не позволит нормально ввести трос в отверстие.

Следуя этим простым рекомендациям, вы легко сможете настроить переключатель.

Конструкция

Переключатель и выглядит, и работает «загадочно», особенно для велосипедиста-новичка. Но сначала разберём, из каких частей составляется переключатель и откуда он появился. К слову, текущий «вариант» заднего переключателя достаточно стар. Он был изобретён итальянцем Туллио Кампаньоло ещё в 1950 году.

Долгое время оставаясь атрибутом дорогих спортивных и шоссейных моделей, лишь в 80-х годах данный переключатель стал появляться на городских велосипедах, а в середине 1990-х – стал де-факто стандартом для большинства конструкций.

Основные элементы

Каково же устройство заднего переключателя? Прежде, чем изучить то, как работает это устройство, рассмотрим конструкцию:

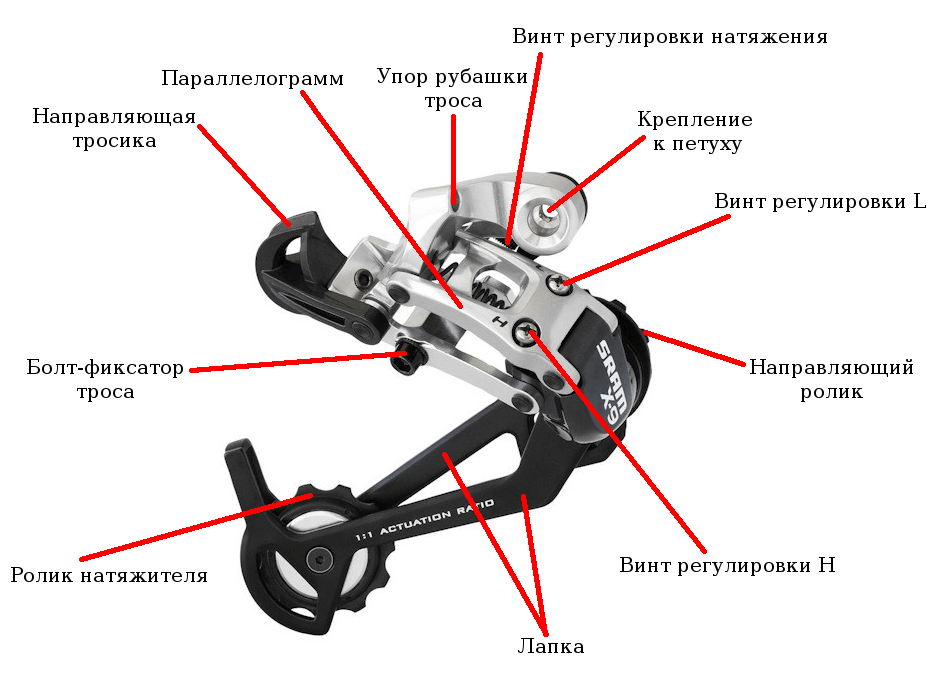

  •  Рамка – самая заметная часть, которая своим смещением и перекидывает цепь между звёздами кассеты. Рамка изготавливается из прочных материалов и замыкается с двух сторон различными роликами.
  •  Направляющий ролик – небольшой ролик, на который цепь попадает в первую очередь. Он направляет цепь между звездами кассеты в рамкой;
  •  Ролик натяжителя – обычно мало, но отличающийся от направляющего ролик, который отвечает за натяжение цепи, которую принимает из рамки. Располагается в самой нижней части переключателя.
  •  Параллелограммный механизм – основная часть, представляющая собой сочленение нескольких рамок, подтягиваемых с помощью пружины.
  •  Пружина – обычно самая важная и дорогая часть переключателя, наравне с рамкой и роликами, так как отвечает за возврат (или прижимание) рамки в одну из сторон, фактически – за подвижность всей конструкции.

Кроме того, на переключателе скоростей почти во всех моделях присутствуют элементы для настройки устройства:

  • регулировка натяжителя (тросика);
  • ограничитель верхней передачи – он же H, High – отвечает за крайнее положение рамки с цепью;
  • ограничитель нижней передачи – L, Low – аналогично, но с другой стороны;
  • крепёжный болт – специальная точка крепления, обычно на петух. В иных случаях крепление идёт за дополнительную рамку на направляющих.

Ролики

Ролики в переключателе передач разные, и при ремонте или чистке очень важно не перепутать их, так как от этого зависит срок жизни цепи, да и самого переключателя. Направляющий ролик, он же G-pulley, или guid pulley, – верхний

выполняет сразу несколько задач:

Направляющий ролик, он же G-pulley, или guid pulley, – верхний. выполняет сразу несколько задач:

  • Направляет цепь на звёзды.
  • Компенсирует люфты за счёт небольших горизонтальных смещений.
  • Увеличивает плавность протяжки и снижает шум за счёт небольших проточек на зубьях.

T-pulley, он же tension pulley, – натяжной ролик, не позволяющий цепи провисать.

Типы крепления

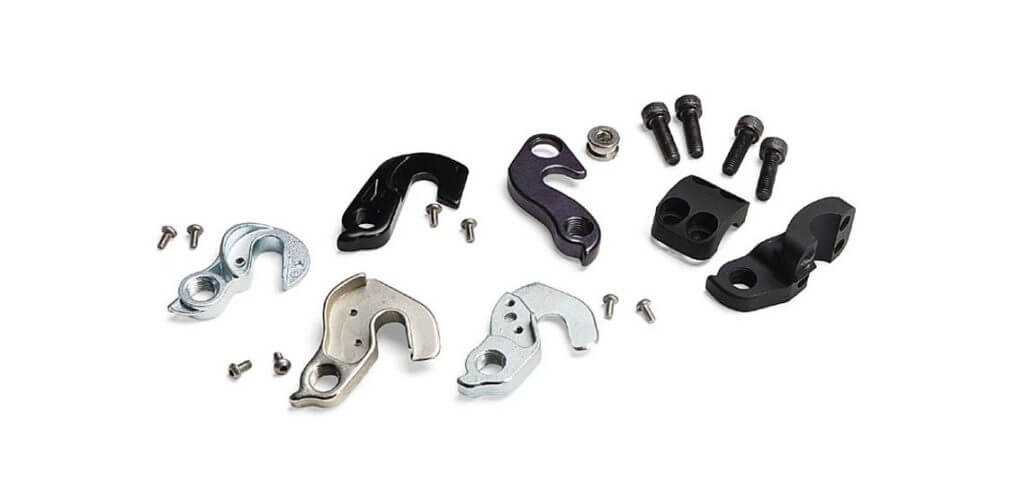

Стандартом для крепления задних переключателей является петух. Петух – это небольшой кронштейн, который разработан для того, чтобы быть защитой заднего переключателя и ослаблять силу удара по переключателю и раме. По сути, небольшой предохранитель, потому часто можно слышать, что погнулась и требует замены не рама, а велосипедный петух.

На рамах для петуха обычно есть специальное «ушко», большинство рам идёт сразу с готовым петухом. В некоторых случаях он несъёмный, т.е. для ремонта потребуется сварка, но на большинстве моделей его можно легко размонтировать и заменить. Профессионалы рекомендуют внимательно следить за велосипедным петухом, так как его деформация полностью меняет механику работы приводной системы, и всегда в худшую сторону, приводя к износу и повреждению компонентов.

Кроме стандарта, применяется крепление на перо – элемент рамы, использующийся в профессиональных байках для даунхилла и различных спортивных моделях для увеличения надёжности на сложных трассах.

Несколько лет назад разработчики из Shimano запатентовали технологию Shadow для более компактного крепления переключателя, но конструктивно она остаётся одним из нестандартных креплений на петух.

Подвод тросика

По точке подвода тросика переключатели делят редко, но следует понимать, как будет укладываться рубашка в случае смены устройства.

Стандартный подвод – сзади, когда тросик в рубашке описывает круг вокруг дропаута, образуя небольшую петлю. В такой конструкции с тросиком удобно работать, но лишняя длина тросика и его загиб приводят к необходимости более частого обслуживания и снижают надёжность.

Альтернатива – это прямая подводка, когда тросик входит в переключатель по наиболее короткой траектории. Чуть более сложное оперирование с тросиком и рубашкой компенсируется большей надёжностью и защищённостью всего устройства. Изначально такую подводку использовала только компания SRAM, но в последние годы Shimano и производители реплик всё больше переходят на прямой подвод.

Когда необходимо настраивать переключатель скоростей велосипеда

Как правило, вопросы, связанные с починкой или настройкой переключателя, возникают, когда перестановка цепи между звездочками происходит с трудом или переключение вовсе не работает. Проблемы, как им и положено, возникают неожиданно. Можно обратиться к мастеру, но с некоторыми из них можно справиться и самостоятельно. Обидно, если придется выложить мастеру за велик круглую сумму, а отрегулирует его буквально за несколько минут. Иногда не мешает повозиться с велосипедом и самостоятельно.

Причины некорректной работы переключения передач велосипеда следующие.

  • Поломка переключателя велосипеда. Решение проблемы – замена сломанного переключателя на исправный;
  • Деформация петуха (часть рамы, на которой крепится задний переключатель). Как правило, специалисты советуют заменить петух, но один раз можно его выровнять;
  • Растяжение троса или износ пружины. Детали заменяют исправными, после чего настраивают систему.

Нередко, все составляющие трансмиссии велосипеда вполне исправны, но переключение передач оставляет желать лучшего. Причиной плохого переключения цепи по звездочкам является установка новых деталей в трансмиссионный узел.

Типичные неисправности, причины, симптомы и исправление

Почему не работают откатные ворота? В таблице ниже отражены характерные причины 90% неисправностей откатных и сдвижных ворот и автоматики, их исправление (ремонт) и профилактика.

Фото внизу: Тестирование системы электропитания при выходе из строя автоматики из-за перепадов напряжения в сети. Плата не реагирует на подачу электричества. Требуется замена платы.

Профилактика поломок откатных и сдвижных ворот

Чтобы свести поломки ворот к минимуму, соблюдайте следующие правила:

— Проезжайте только через полностью открытые ворота, чтобы не задеть их машиной; следите, чтобы в зону движения и конструкцию ворот не попадали посторонние предметы.

— Обращайте внимание на звук ворот при их открытии и закрытии. Нехарактерные шумы могут быть симптомом возникших проблем

— Регулярная смазка подвижных частей ворот предупреждает неполадки. Каждые 3 месяца на подвижные части следует наносить средство WD-40. Смазку надо наносить на чистую поверхность тонким слоем.

— Регулировка полотна ворот также помогает избежать поломок. В отличие от смазки, которую хозяин может произвести сам, регулировка должна выполняться квалифицированным персоналом.

— Обеспечьте своевременный регулярный осмотр и профессиональное техобслуживание (1-2 раза в год). Смазку и регулировку электропривода должен делать только опытный специалист!

— При необходимости профессионального ремонта (технического, сервисного обслуживания) автоматики ворот обращайтесь к квалифицированным мастерам, способным обеспечить герметичность короба автоматики ворот.

— Содержите ворота в чистоте. В холодное время года очищайте их от снега и льда — не допускайте скапливания снега на зубчатой рейке и в зоне отката полотна.

— Если у Вас автоматические ворота, регулярно осматривайте всю систему автоматического управления; проверяйте электропроводку и кабели. Все выявленные изношенные элементы должны заменяться. Ослабленные гайки следует закручивать. Постарайтесь защитить электросеть от перепадов напряжения при помощи стабилизатора напряжения. Если у Вас установлены электромагнитные концевики, необходимо следить за их сохранностью.

Правильная установка переднего переключателя

Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей

Очень важно сделать это правильно

  • перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.
  • Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
  • Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
  • Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
  • Отрегулировать степень натяжения троса.
  • Расположить цепь близко к внутренней стороне рамки.

Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки. Техническое состояние цепи имеет огромное значение для работы всей системы

Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей

Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.

Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых до 33 скоростей.

Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.

Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:

  • Если ваш , переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
  • Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.

Технология замены передней перекидки

Если передний переключатель неверно установлен на раме велосипеда, то отрегулировать его не получится. Раз уж назревает разговор о методологии монтажа, уместно обсудить и суть демонтажных мероприятий.

Как снять

Без рассоединения цепки здесь не обойтись. Эту процедуру мы уже подробно изучали в материале, как поменять цепь на велосипеде с переключаемыми передачами . Если нет замка, то потребуется выжимка. Но в дальнейшем мы советуем не отказываться от такой удобной вещицы как замочек для цепи.

Снятый цепок желательно вымыть

Важно подобрать средства, о чем мы не раз упоминали в соответствующей публикации. Хотя итог исследования технологии, чем и как почистить велосипедную цепь в домашних условиях , впечатлил

Мы пришли к тому, что удобней всего это сделать струей высокого давления, причем прямо на велосипеде.

  1. Отсоединить от нее трос.
  2. Рассоединить хомут крепления к раме.

Как установить

Закрепляя дерейлер на раме, не спешите наглухо затягивать хомут его крепления. Во-первых, в случае с тонкостенной баттированной рамой чрезмерная затяжка приведет к тому, что подседельная труба погнется. Во-вторых, перекидка еще не выставлена относительно звезд.

  • Рамка должна быть параллельна звездам.
  • Между зубьями самой большой передней звезды и рамочной конструкцией должен быть зазор в районе 2 мм, но не более 3 мм.

Теперь затягивайте хомут, соблюдая разумный момент, и ставьте цепь.

Внимание! Помните о том, что фронтальные перекидки различаются между собой. Поэтому при выборе новой учитывайте такие моменты:

  • Количество зубьев на каждой звезде системы.
  • Тип тяги: верхняя или нижняя (определяет подвод тросика – снизу рамы или сверху).

Рейтинг
