Этап 9: электрическое подключение кондиционера

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

  1. Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
  2. Правильный монтаж.
  3. Соблюдение правил эксплуатации и профилактики.

Кондиционер имеет два блока, на каждый из которых возложены определенные функции. Внешний – это конденсатор, а внутренний – испаритель. Они соединяются с помощью проводов, трубок, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. При этом следует учитывать вес блока, свободный доступ к нему и прочее. Устанавливать кондиционер следует ближе к окну

Устанавливать кондиционер следует ближе к окну

Внешний блок должен быть расположен на прочной стене, которая сможет выдержать вес более 60 кг. Не следует производить монтаж на газобетоне. Внешний блок должен быть защищен от воздействия окружающей среды. Сделать это можно с помощью ограждений и навесов.

При установке внутреннего блока следует учесть:

  1. Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
  2. Испаритель не должен быть заслонен шторами, мебелью и др.
  3. Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
  4. Нельзя устанавливать систему над батареями.
  5. Обеспечить свободный доступ.
  6. Расстояние от блока до потолка должно быть не менее 10 см.

Необходимо обеспечить герметичность и надежность крепления кондиционера. Если для соединения блоков применяется магистраль, то потребуется вакуумизация соединений.

Типовое устройство и принцип функционирования

Кондиционер – технически сложное оборудование. Отдельные модели разнятся по методу подачи воздуха, особенностям исполнения, мощности и другим техническим параметрам.

Типовая  климатическая установка для дома представлена «связкой» из двух элементов – уличного и внутреннего модуля.

Чтобы понять, по какому принципу происходит охлаждение воздуха, необходимо разобраться в основных компонентах сплит-системы. Составляющие выносного блока:

  1. Вентилятор – обеспечивает обдув внутренних элементов, в частности, конденсатора.
  2. Конденсатор. В радиаторе хладагент охлаждается, передавая тепло наружному воздухопотоку.
  3. Компрессор – сердце холодильного аппарата. Устройство предназначено для сжатия и передачи фреона по контуру.
  4. Система управления. На инверторных моделях плата расположена во внешнем корпусе, в остальных кондиционерах электроника является частью внутреннего блока.

В реверсивных сплит-системах предусмотрен четырехходовой клапан (позиция 5 на рисунке ниже), изменяющий вектор подачи фреона зависимо от режима работы: «обогрев» или «охлаждение».

Устройство внутреннего блока несколько проще. Главные рабочие узлы и детали:

  1. Передняя крышка с жалюзи. Пластиковая перфорированная панель для подачи воздуха вовнутрь помещения. Решетки регулируют направленность воздушных масс.
  2. Воздушный фильтр. Полимерная сетка и фильтрующие элементы удерживают частицы грязи. Степень очистки зависит от типа фильтра: угольный – удаление посторонних ароматов, электростатический – задержка пыли.
  3. Теплообменник. Выполняет роль испарителя – здесь осуществляется нагревание и испарение фреона.
  4. Вентилятор. Нагнетает воздушные струи, перенаправляя их через испаритель в помещение. Возможно несколько скоростей вращения.

На лицевой стороне прибора расположена индикаторная панель для отображения рабочего режима и текущих параметров микроклимата.

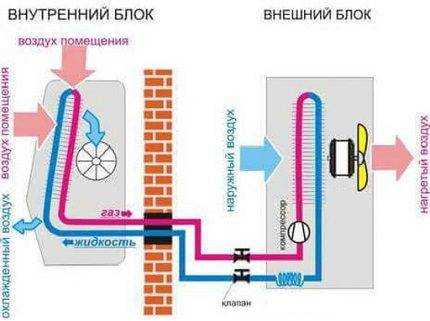

Принцип функционирования кондиционера базируется на передачи тепла из комнаты на улицу. В системе используется уникальное свойство хладагента – закипание при низкой температуре.

Порядок работы в режиме охлаждения:

  1. После включения сплит-системы газообразное вещество подается к компрессору – здесь фреон сжимается, а его температура возрастает.
  2. Нагретый газ поступает в теплообменник внешнего блока, где происходит конденсация – преобразование в жидкое состояние. Процесс сопровождается охлаждением фреона и передачей тепла наружу.
  3. Хладагент направляется к внутреннему теплообменнику. Следуя по капиллярной трубке, жидкость дросселируется – давление материала понижается.

В испарителе наблюдается обратный процесс – поступивший фреон обдувается теплом из помещения и при переходе из жидкого состояния в форму газа выделяет холод. Охлажденные воздухопотоки подаются в комнату.

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.

Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.

Порядок установки

  1. Сделайте штробы и отверстие.
  2. Установите проводку.
  3. Зачистите концы проводов на 0,5-1 см.
  4. Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
  5. Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
  6. Проверьте надежность соединения.
  7. Установите корпус в стену, закрепить.

Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.

С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.


Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов


Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Соединение и подключение межблочных кабелей кондиционера


клеммная колодка с проводами

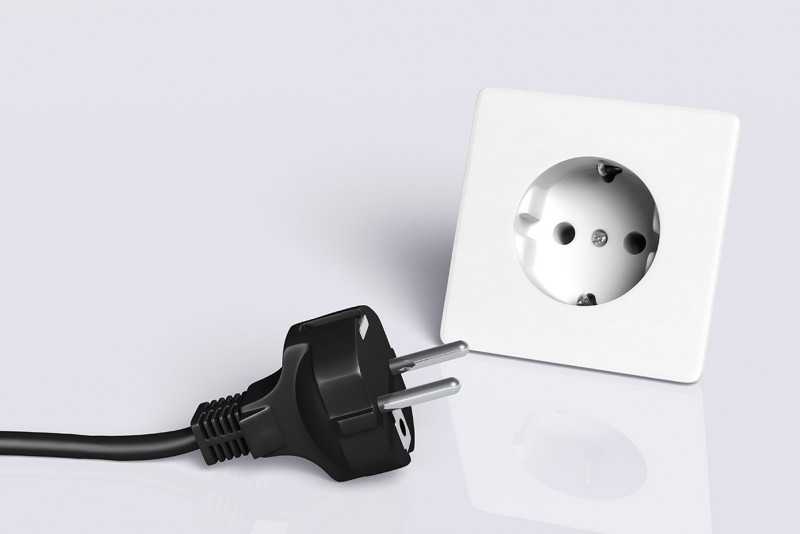

Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле;
Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
Кондиционер не размещают на одной линии с другими мощными приборами;
Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Маркировка клемм для on/off моделей сплит-систем:

  • 1 – питание компрессора;
  • 2(N) – общая нейтраль;
  • 3 – четырехходовой клапан;
  • 4 – вентилятор внешнего блока;
  • (земля).

Маркировка клемм для инверторных моделей сплит-систем:

  • 1 – питание;
  • 2(N) – нейтраль;
  • 3 – управление;
  • (земля).

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

  1. Снимают декоративную панель с блока.
  2. Снимают защитную крышку с разъемов и фиксатор шнура.
  3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
  4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
  5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
  6. Фиксаторами хорошо закрепляют межблочный провод.
  7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Что собой представляет процедура подключения кондиционера к электросети

Следует учитывать, что если рядом установлено несколько выключателей, то их работоспособность ухудшается из-за плохого охлаждения.
В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
При этом следует ориентироваться по номерам клемм и проводов. После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Кондиционер может работать на разных мощностях, поэтому автомат защиты следует установить на линии подключения и около розетки.
Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления. Делается это напрямую в розетку.
Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Подключаем испаритель В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним. При этом допустимая сила тока может достигать 18 А.

Что делать, если розетка для кондиционера перегревается

Основная причина нагрева (перегрева) розетки для кондиционера – плохой контакт с проводами. Это может происходить в вилке или розетке. Для проверки первого варианта подключите любой электроприбор, схожий по мощности с кондиционером. Например – электрочайник.

Если в процессе нагрева воды повышение температуры на поверхности точки подключения электричества нет, проблема в вилке (штекере). Ее нужно разобрать, проверить контакты, в случае надобности подтянуть винты. Альтернатива – полная замена вилки.

Другие причины перегрева:

  • Есть зазор между вилкой и контактами во время включения. Это приводит к нагреву металла.
  • Недостаточно плотно зафиксированы провода в разъемах. Докрутите винты до упора.
  • Перегрузка по мощности, неправильно выбрана электропроводка или устройство электросети.
  • К одному источнику электропитания подключено несколько устройств. Запрещено включать в одну точку несколько электроприборов с большой мощностью.

При обнаружении перегрева обесточьте квартиру, отключите подачу электроэнергии в центральном щите. Проверьте отсутствие электричества с помощью индикатора или мультиметра. После этого можно разобрать корпус. Визуально проверьте контакты электропроводки, надежность их подключения к клеммам.

Какие неисправности могут возникнуть при эксплуатации кондиционера и как их устранять — подробнее об этом тут.

При наличии механических повреждений в корпусе или элементах нужна замена. Если нет запасной розетки, провода изолируются отдельно друг от друга

В качестве меры предосторожности можно временно установить старый корпус до покупки и монтажа нового

Важно: если нет опыта работы с электросетями, замены их компонентов, пригласите специалиста. В случае неправильного подключения возникнет вероятность короткого замыкания, и как следствие – возгорание

Этапы монтирования сплит системы

Подключение сплит системы своими руками на первом этаже многоэтажки не желателен в случаях, если нет балкона.

Наружный блок всегда устанавливается на балконе и монтируется к стене с помощью мелких неглубоких саморезов. Идеально если кондиционер будет установлен на северной или восточной стороне света, чтобы избежать нежелательного попадания прямых лучей солнца на устройство.

Крепить кондиционер к кронштейнам нужно аккуратно, осторожно перегнувшись через перила. Остекление балкона на время установки сплит системы нужно будет снять, кронштейны врезаются в нижнюю часть обрамления рамы. Монтируем сплит систему:

Монтируем сплит систему:

  • Отмечаем точное местонахождение внутренних блоков. Они не должны находиться в одном помещении с микроволновками и индукционными печами, электродуховками. Также не рекомендуется монтировать данные блоки над отопительными батареями или иными источниками тела, за шторками и другими препятствиями для вентиляции воздушного потока. Кондиционеры не устанавливаются в кухонных помещениях;
  • Проводим электропроводку. Для сплит системы желательно установить отдельный автомат отключения. Подключать сплит систему к электросети нужно аккуратно, соблюдая все меры безопасности;
  • Монтируем наружный блок;
  • Высверливаем отверстие необходимой величины в стене для коммуникаций. Диаметр не менее 90 миллиметров. Если отверстие будет меньше, то процесс теплоизоляции будет затруднен;
  • Кладем трубопроводы. Теплоизоляция для труб обязательно должна быть из флекса. Другие материалы не выдерживают и сезона. Перед развальцовыванием надеваем на трубки фланцы, резьба гайки должна быть к концу трубки;
  • Соединяем электрические провода между блоками;
  • Герметизируем систему и сразу же проверяем ее на прочность. В этом процессе лучше использовать ставший практически классическим способ герметизации, который часто используют газовики. В половине литра дистиллированной воды, доведенной до кипения, растворяем столовую ложку мелко накрошенного хозяйственного мыла. Выпускной ниппель снимается, к патрубку присоединяется велонасос. Помощник медленно качает воздух, а мастер при помощи небольшой кисти густо смазывает резьбовые соединения мыльным составом и подтягивает их до тех пор, пока не перестанут надуваться мыльные пузырьки. По окончании работ мыльный состав легко смывается;

  • Вакуумируем. Чтобы вся влага окончательно испарилась необходимо присоединить вакуумный насос и качать примерно 60 минут. Этого времени достаточно для испарения и откачки влаги с оставшимся воздухом;
  • Заполняем систему жидкостью. Кондиционеры заполняются фреоном или хладоном. Путать никак нельзя. В инструкции к устройству должно быть прописано, какой уровень давления необходим для функционирования имеющегося кондиционера. Заполнять систему кондиционирования необходимым материалом нужно через специальный переходник, в который встроен манометр, для определения давления;
  • Аккуратно, с соблюдением всех необходимых мер безопасности подключаем к электропитанию;
  • Проводим тест системы кондиционирования. Устройства последнего поколения при первом включении должны самостоятельно заработать в режиме тестирования. Для этого достаточно лишь включить автомат-разъединитель. В противном случае режим тестирования запускает с дистанционного управляющего пульта. Если ничего не выходит, то нужна помощь мастера, который должен наладить работу устройства по гарантийному талону;
  • При необходимости устраняем даже самые мелкие недочеты системы;
  • Проводим дополнительную изоляцию межблочного жгута;
  • Маскируем дыру в стене.

Если после завершения тестирования кондиционера равномерно идет прохладный воздух, жалюзи фиксируются в необходимых положениях и двигаются плавно, это означает, что попытка подключить сплит систему самому завершилась успешно. Некоторые опытные специалисты рекомендуют обмотать межблочные жгуты пленкой металлизированной. Это будет дополнительной тепловой экранировкой, что поможет сэкономить на электроэнергии.

Прихожая

Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.

Этот выключатель отвечает за свет в коридоре. Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.

На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.

Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.

Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.

В современных условиях она должна быть в каждой квартире.

Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.

Естественно, в прихожей должен располагаться сам электрощиток.

В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.

Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:

для подключения фена и других женских приборов по наведению красоты

А также отдельный выключатель:

он отвечает за подсветку этой самой макияжной зоны

В конце прихожей в обязательном порядке ставится второй проходной выключатель. Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.

Основное правило по освещению в прихожей – делать переключатель света на “грязную” зону, в “чистой” зоне.

То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.

Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.

А еще сюда же подключается ультрафиолетовая сушилка для обуви.

Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.

С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:

место под электрощиток

место под серверную

кабель питание 220В и витая пара под домофон

2 проходных выключателя

1 простой выключатель

5 розеток

Общие правила при выборе места для розетки

При выборе места для монтажа индивидуальной розетки нужно учитывать мощность климатического оборудования, расположение остальных технических устройств в помещении, толщину сечения электрической проводки и специфику планировки комнаты.

Техника и мебель не должны стать препятствием для подключения бытового кондиционера к розетке. Также перед розеткой не стоит ставить растений и цветов, ведь их приходится часто поливать, а потому существует риск случайного разлива воды и попадания ее в разъем.

Монтировать розетку рядом с газопроводами запрещено. В идеале расстояние между газовыми трубами и местом вывода электросети должно быть не менее полуметра.

Помимо этих параметров нужно учитывать и другие факторы:

  • суммарную нагрузку на выбранную линию электросети с учетом всех подключенных электрических приборов;
  • возможность изменения схемы прокладки кабелей;
  • наличие в доме автомата от перегрузки и т.д.

Шнур кондиционера чаще всего имеет длину до метра, поэтому розетку нужно установить максимально близко к аппарату (в идеале она должна располагаться на уровне монтажа корпуса устройства). Ведь в противном случае придется тянуть удлинители через всю комнату, что может негативно сказаться на интерьере.

Помимо этого удлинители и адаптеры – это лишние соединения и дополнительные контакты, поэтому производители климатического оборудования рекомендуют избегать подобного многоступенчатого соединения.

Из-за этого расстояние от потолка до вывода электрической сети обычно не превышает 30 см, поскольку сам кондиционер закрепляется высоко под потолком. При этом расстояние между розеткой и потолком не должно быть меньше 15 см.

Но в любом правиле есть исключения. К примеру, если в комнате установлен очень широкий багет (потолочный плинтус), то розетку придется опускать ниже от потолка.

Если розетку не получается оборудовать под потолком, и ее монтируют в нижней части стены, то устанавливать ее слишком низко тоже не стоит. От того, на какой высоте от пола расположена розетка для кондиционера, зависит удобство эксплуатации помещения.

Эксперты советуют делать ее на высоте 10-15 см, ведь тогда при мытье пола вода не будет попадать в разъем. Но в большинстве случаев розетки в квартире расположены намного выше.

По европейскому стандарту они устанавливаются на высоте в 30 см от пола, а по российскому стандарту (он остался еще с советских времен) – в 90 см. Расстояние между розеткой и откосом окна должно составлять не менее 10 см, а между розеткой и ближайшей стеной должно быть хотя бы 20 см.

Все заземленные металлические элементы (батареи, трубы теплоснабжения, водопроводные трубы и т.д.) должны располагаться от места вывода электросети на расстоянии не менее 50 см. Также от труб отопления электрический провод дополнительно защищают изоляцией.

Промышленные модели с большой мощностью коммутируются к распределительному щиту напрямую. Для этого в помещении прокладывается дополнительный кабель. Также напрямую к электрощиту подключают наружный блок сплит-систем. Шнур внутреннего блока может быть подключен к обычной розетке внутри помещения.

Наличие отдельной линии и отдельного автомата при подключении климатического оборудования имеет ряд преимуществ:

  1. В случае поломки кондиционера и короткого замыкания на линии остальные электроприборы будут работать в стандартном режиме.
  2. Если есть отдельная линия, можно установить кондиционер любой мощности, не высчитывая общую нагрузку на проводку.
  3. Наличие отдельной линии дает возможность установить дополнительную дифзащиту и СУП. Это актуально в том случае, наружный блок кондиционера доступен для прикосновения.

Вне зависимости от места установки кондиционерной розетки, она должна иметь заземление или дифференцированное реле. Заземление – это искусственно созданный контакт между электрическим устройством и землей, за счет которого снижается напряжение электроустановки.

Отсутствие заземления может привести к возникновению потенциала на корпусе и на всех металлических частях кондиционера в половину фазного напряжения из-за наличия фильтра по питанию. Производители любого климатического оборудования указывают в паспорте наличие обязательного заземления, поэтому им не стоит пренебрегать.

Также все тянущиеся от розетки электрические провода должны соответствовать нагрузке. Лучше всего выбрать надежные медные трехжильные провода белого, синего и желто-зеленого цвета (фаза, ноль и заземление), поскольку алюминиевые имеют меньший показатель электропроводности. Если розетка имеет алюминиевые провода, их лучше заменить на медные.

Лучше всего брать провода с сечением около 2,5 мм 2 . Если сечение проводов слишком маленькое, они не выдержат нагрузки.

Подбор комплектующих

Кабели

Первый вопрос, который вы должны задать себе перед монтажом линии — какой провод использовать? Обратите внимание на следующие параметры:

Тип сети

В современных новостройках заземление есть по умолчанию. Поэтому для прокладки основной и вспомогательной линии обычно используют трехжильный провод. И, к тому же, чаще всего приходится подключать трехфазный кондиционер;

Мощность кондиционера

В справочной литературе по электротехнике есть вся необходимая информация о подборе сечения кабелей в зависимости от мощности устройства. В среднем, для аппаратов мощностью до 3 кВт применяют провода 2 мм2, до 5 кВт — 2.5 мм2, от 7 кВт — 4 мм2. Это лишь общие указания, обязательно ориентируйтесь на справочную литературу при подборе сечения;

Условия эксплуатации

Кабель должен выдерживать те условия, для которых он был куплен. Мы рекомендуем использовать провода типа ВВГ. У них есть различные модификации, в том числе негорючая и плоская. Кабели ВВГ долговечны и стоят приемлемо.

Розетка

Розетка, в которую будет подключаться вилка кондиционера, должна соответствовать ряду требований:

  • Заземление ОБЯЗАТЕЛЬНО. Либо можно использовать реле;

  • Должна подключаться к электросети ТОЛЬКО медными проводами. Провода из алюминия не подходят. Если розетка подключена с помощью алюминиевых проводов, их нужно заменить на медные;

  • Подключение к щитку должно осуществляться через автомат.

Большинство современных розеток (т.н. «евророзетки») соответствуют необходимым требованиям. Главное — правильно их подключить. Вы должны понимать, что по закону кондиционер должен подключать специалист с допуском. Иначе гарантия не будет распространяться на розетку. Поэтому, если вы не уверены в своих силах, лучше доверьте монтаж специалисту.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
