Как правильно сделать теплый пол: виды тёплых полов и пошаговая инструкция для монтажа тёплого пола в доме от отопления своими руками

Особенности: плюсы и минусы

Водяной теплый пол представляет собой конструкцию из отопительного контура, состоящего из труб. Они подключаются к основной нагревательной системе.

Несомненными плюсами такого устройства считаются:

  • Рациональность использования энергии, что позволяет избежать значительной траты материальных средств. При установке такой системы денежные расходы на электроэнергию снижаются почти в два раза.
  • Создание уюта и комфорта в жилище.
  • Равномерное распределение тепла по всему помещению.
  • Достаточно высокий уровень безопасности из-за того, что теплоноситель располагается под полом, поэтому отсутствует риск получения ожога или травмы.
  • Неоспоримая совместимость с отделочными материалами. Например, устройство легко подойдет для таких покрытий, как плитка, линолеум или ламинат. Если используются материалы с химическими добавками, то об этом должно быть указано на упаковке. Следует проверять, разрешает ли производитель устанавливать такие изделия в жилых помещениях.
  • Вариативность подключения. Так, можно подключаться сразу к основной системе отопления, а можно создать отдельную конструкцию подачи тепла.

Однако система теплого водяного пола имеет некоторые минусы:

  • Для получения небольшой температуры нагрева нужно иметь смеситель, который работает в комплексе с водяным насосом.
  • Часто ведет к снижению давления в центральном отоплении.
  • Уходит много времени на монтаж из-за необходимости создания многослойности установки.
  • В случае появления протечек нужно вскрывать все покрытие, что влечет его возможное повреждение.
  • Теплый водяной пол не справится с отоплением всего помещения, поэтому должен быть котел для обогрева всего пространства.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

  1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
  2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
  3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
  4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

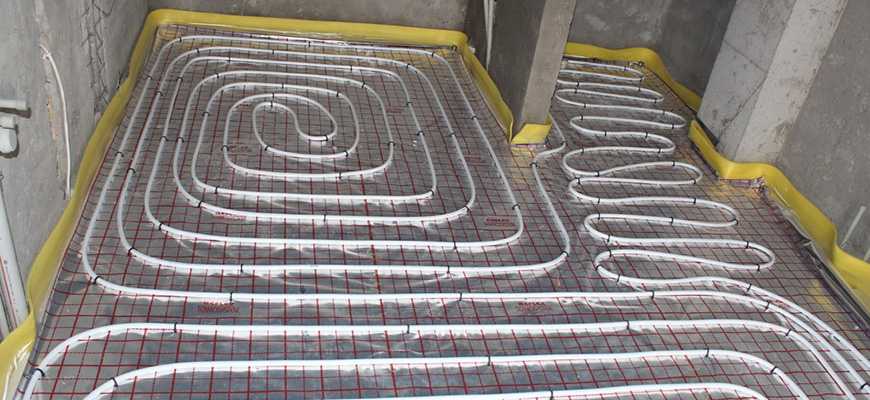

Укладываться контур может одним из двух вариантов:

  • бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
  • меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

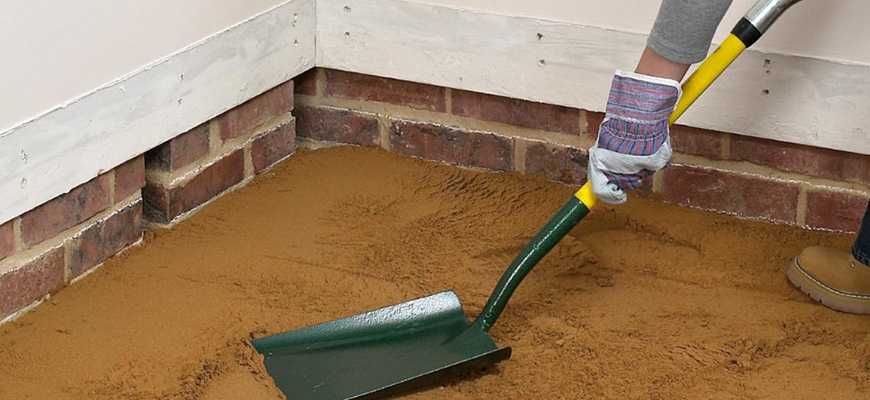

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Этапы установки водяных полов своими руками

Монтаж системы выполняется в несколько шагов. Процесс начинается с выравнивания стяжки.

Подготовка основания

Черновую поверхность обрабатывают, устраняя все выраженные дефекты. Стяжку очищают от строительного мусора, накрывают гидроизоляционным материалом. По периметру стен укладывают демпферную ленту, отделяющую поверхности, компенсирующую расширение при нагревании. Лента должна выступать из-под напольного покрытия. Излишки обрезают после завершения отделочных работ.

Подготовка основания для теплого пола — это ответственный этап всей работы.

Создание основы для крепления труб

На подготовленное основание укладывают теплоизоляционный материал. Поверх него устанавливают сетку для фиксации трубопровода. Материал нельзя класть непосредственно на теплоизолятор. Под сетку подставляют подложки из древесины или гипсокартона. Получается обрешетка для крепления элементов пола с подогревом.

Укладка труб

Элементы размещают по составленной ранее схеме. Рекомендуется укладывать трубы по спирали, однако чаще всего применяется параллельный метод. Системы подачи и отвода теплоносителя располагают рядом. Расстояние между труб должно составлять не менее 30 см. От элемента до стены оставляют 10-15 см. Трубы прикрепляют к сетке проволокой или хомутами.

Трубы размещают по схеме.

Монтаж водяного коллектора

После установки коллекторного шкафа монтируют смесительный блок с насосом. Конструкцию размещают в центральной части дома. К стене коллектор прикрепляют дюбель-гвоздями. Для этого на корпусе имеются технологические отверстия. Это помогает уменьшить длину подающих магистралей тепловых контуров. Ведут трубопровод от коллекторного шкафа к котлу. При установке автоматического управляющего блока протягивают электрический провод. Количество контуров в коллекторе зависит от числа обогреваемых помещений.

Завершающие действия

После подключения выполняют контрольный запуск системы. Если тепло равномерно распределяется по всем трубам, установку считают завершенной. После этого заливают стяжку, приступают к укладке напольного покрытия.

Какой теплый пол выбрать для спальни

Выбирая теплый пол для спальни, прежде всего, следует помнить, что он является лишь дополнением к отопительной системе, а не альтернативой. Его прямое назначение заключается в поддерживании комфортной температуры напольного покрытия в пределах 19-21 градусов. А вот какой пол с подогревом подойдет для спальни в большей степени зависит от типа жилого помещения.

Водяной теплый пол чаще используется в квартирах с очень большой площадью и высотой в загородных домах. Для установки оборудования понадобиться дополнительное пространство, что не всегда приемлемо в малогабаритных помещениях. К тому же, водяной пол нельзя подключать к общей системе отопления, а проведение дополнительных труб к водопроводу тоже не всегда возможно.

Электрический и инфракрасный пол больше подходит для городских квартир. При их укладке не изменяется высота комнаты, не загромождается пространство вспомогательным оснащением. Электрический будет служить дольше, чем инфракрасный. Но его эксплуатация обойдется немного дороже.

Покупая материалы, стоит выбирать продукции известных производителей, среди которых самыми надежными считаются следующие фирмы:

  1.  DEVI – лучший изготовитель электрических разновидностей. Изделия этой датской компании отличаются большим сроком службы, подходят для различных видов напольных покрытий, оснащены современными системами регулирования температуры. Применение качественных материалов в производстве, строжайший контроль качества практически исключает выход систем из строя.
  2. Nexans – надежный производитель электрополов из Норвегии, продукция которого пользуется огромной популярностью во всем мире. Для изготовления применяются прогрессивные методы и инновационные технологии, что гарантирует длительную бесперебойную работу.
  3. Aquatherm – лидер в производстве водяных приборов отопления. Эта немецкая компания дает десятилетнюю гарантию на свою продукцию, которая оснащена электронными системами регулировки и антикислородными барьерами.
  4. Rehau – немецкий производитель. Компания предлагает качественный, экологичный водяной теплый пол, с низким уровнем шума, рабочий ресурс которого составляет 50 лет. Особенностью продукции является возможность эксплуатации с холодной водой, что в жаркое время года позволяет охлаждать помещения.
  5. EXCEL – южнокорейский бренд, под которым производятся высококачественные инфракрасные пленки. Это продукты премиум класса, в которых оптимально сочетаются превосходные эксплуатационные характеристики, долговечность и стоимость.
  6. HiHeat – компания из Южной Кореи, инфракрасный теплый пол которой отличается надежностью и длительной эксплуатацией. Гарантия на продукцию составляет 10 лет.

Теплый пол в спальне подарит приятные тактильные ощущения, а также позволит поддерживать оптимальную температуру, что особенно важно в холодное время года. Чтобы он бесперебойно работал и не причинял вреда здоровью, при выборе и установке следует соблюдать такие важные правила:. Чтобы он бесперебойно работал и не причинял вреда здоровью, при выборе и установке следует соблюдать такие важные правила:

Чтобы он бесперебойно работал и не причинял вреда здоровью, при выборе и установке следует соблюдать такие важные правила:

  • приобретать качественные материалы известных производителей;
  • доверить монтаж специалистам;
  • использовать экологичное напольное покрытие с хорошей теплопроводностью.

Раскладка труб

  • Трубы вдоль внешних стен должны укладываются плотнее, чем вдоль внутренних или посередине комнаты, но не менее, чем с шагом 10 см. Отступ от внешних стен – 15 см.
  • Если на полу присутствует стык между плитами, трубы кладут по обе его стороны, а пересекающие укладывают на металлические гильзы.

Раскладка труб

  • Что касается способа укладки, то можно выделить два наиболее распространенных: спираль (улитка) и змейка (зигзаг). Улитка более равномерно прогревает площадь, а змейка незаменима, если водяной теплый пол укладывается в помещении, расположенном даже с минимальным с уклоном.
  • Максимальное расстояние между трубами – 25 см.
  • На больших площадях практикуют двойную спираль или змейку.

Преимущества и недостатки

Плюсы использования водяных плов в квартирах:

  1. Экономичность. По сравнению с радиаторным отоплением экономия составит от 20 до 30% тепла, реже — до 60%. Если проводить сравнение с электрическим полом, то водяной по затратам на эксплуатацию в 5–7 раз экономичнее.
  2. Безопасность. Трубы имеют комфортную для безопасности температуру нагрева, они тщательно заделаны в толще пола. Получить ожог при работе системы нельзя.
  3. Комфорт. Прогрев воздуха равномерный. По полу можно ходить босиком. Это доставляет приятные ощущения.
  4. Эстетичность. Встроенная система водяного пола скрыта, практична и не доставляет хлопот.
  5. Плавность прогрева без эффекта «теплового шока».
  6. Безвредность воздействия излучаемого электромагнитного пола. Воздух насыщается только положительными ионами, не пересыхает.

Есть среди плюсов и минусы:

  1. Трудоёмкость монтажа. Поверхность должна быть идеально ровной и подготовленной, что делать затратно и долго.
  2. Дорогая установка, которая окупает себя в первый же год активной эксплуатации.
  3. Невозможность установки при малой площади. Пример — лестничная клетка или узкий коридор.
  4. Сложность устранения протечки в случае её появления. Чтобы выявить место повреждения, необходим полный демонтаж напольного покрытия и снять первый слой стяжки.

Выбор гидроизоляционных материалов и теплоизолятора

Водяной тёплый пол предполагает устройство гидроизоляционного слоя. Им может стать обычная полиэтиленовая плёнка минимум в 150 микрон. Её расстилают по всей площади под весь контур.

Выбор теплоизоляторов большой. Наиболее эффективным является плиточный экструдированный пенополистирол с бобышками. Он не дешёвый, зато невероятно надёжный и его очень удобно укладывать.

Иногда в целях экономии используют пенопластовые плиты с характеристиками не менее 40кг/м3. Но все-таки мастера не рекомендуют этого делать. Считается, что даже такой плотный пенопласт может не выдержать. Как ведут себя пенопластовые плиты при большой нагрузке? Они «садятся», и таким образом создаётся угроза цельности смонтированной системе тёплых полов.

Обычный плиточный экструдированный пенополистирол без бобышек, гладкий, имеет хороший запас прочности. По стоимости доступен, и это золотая середина среди всех теплоизоляторов.

Материалы на выбор

В многоквартирных домах бывает два вида покрытия: деревянное и бетонное. В зависимости от этого подбирается соответствующий вид утепления.

Основы для теплого покрытия на пол бывают жидкие, сыпучие, а также в виде блоков и в рулонах. Они могут использоваться совместно друг с другом или отдельно.

Жидкие

Утеплителем может быть цементная смесь с наполнителем из керамзита, пенопласта или других материалов.
В настоящее время широко используется полимерный пеноизол.

Однако, для того чтобы с ним работать, необходимо специальное оборудование.

Сыпучие

Из утеплителей данной группы выделяются керамзит, пенопластовая крошка, древесные опилки. Они подойдут для изоляции полов в квартирах, где имеется неотапливаемый подвал.

Керамзит — прочен и долговечен, имеет низкую теплопроводность. Но, выбрав его как утеплитель, нужно позаботиться о качественной гидроизоляции, так как его гранулы хорошо поглощают влагу.

Блочные

Они бывают в виде плит и матов минеральной ваты, пенопласта, базальтового волокна.

Пенопласт обладает низкой теплопроводностью, мало стоит и экологически чист. Но он хрупкий, а при сильном нагревании оплавляется, выделяя вредные пары.

Более современный вариант пенопласата — пенополистирол. Он отличается лучшей плотностью, не горит. Листы такого утеплителя удобны тем, что на них можно монтировать теплый пол, устанавливать дощатый, заливать стяжку и так далее.

Самым экологически чистым материалом среди блоков является вермикулит, который получается путем обработки минеральных продуктов.

Рулонные

В виде рулонов изготавливают утеплители из полистирола, пробки, минеральной ваты и фольгированных основ. Когда толщины утеплителя рулонного типа недостаточно, их кладут в два слоя или используют совместно с блоками.

Минеральная вата, являясь дешевым утеплителем, гарантирует малую теплоотдачу. Но, нужно учитывать, что со временем она может уплотниться, из-за чего ее свойства понизятся. Кроме того, при монтаже минвата крошится и образует вредную для здоровья пыль, поэтому предполагает использование в работе с ней респиратора и спецодежды.

Инструкция по монтажу электрического пола с подогревом

Установить такую конструкцию проще, чем водяную. Однако имеются свои особенности. Электрические кабели не прокладывают в местах расположения крупной мебели или бытовой техники. При неправильном составлении схемы размещения элементов конструкция может выйти из строя.

Подготовительные мероприятия

На выровненное основание устанавливают теплоизоляционные листы. Это действие выполняют не только в загородных домах, но и в квартирах. Система должна обогревать комнату, а не потолок нижнего этажа. На основание можно класть пробковые листы, поверх них — стелить фольгу, отражающую тепло.

На основание устанавливают теплоизоляционные листы.

Укладка нагревательных элементов

  1. Греющие кабели. Укладываются змейкой, закрепляются на полу монтажной лентой. Крепежное изделие входит в комплект. В инструкции прописаны рекомендуемые способы фиксации. Кабель можно скрывать в стяжке или укладывать под плиткой.
  2. Нагревательные маты. Представляют собой сетку, на которой закреплены двухжильные провода. Маты имеют вид квадратов или полос, которыми застилают площадь. Неудобно использовать ленточные элементы в труднодоступных местах. Перерезать кабели нельзя. Необходимо удалять излишки сетки, подстраивая мат под форму изгиба.
  3. Пленочный пол. Тонкий материал укладывают на гидроизоляционную подложку из вспененного полиэтилена. После этого монтируют напольное покрытие. Этот способ выбирают при отсутствии времени на капитальные работы.

Установка терморегулятора

Место установки этого элемента отмечают до укладки греющих кабелей. В нужную точку подводят концы провода. Регулятор чаще всего размещают на трубе.

Каждую комнату снабжают терморегулятором.

С нагревательной системой он соединяется электропроводом, защищенным гофрированной трубой. Термодатчик устанавливают на расстоянии 1,5 м от регулятора. Каждую комнату снабжают отдельными управляющими элементами. После сборки системы проверяют работоспособность датчиков и регуляторов. Только после этого можно заливать стяжку и монтировать декоративное покрытие.

Бетонная стяжка

Метод предполагает использование бетонной смеси на основе крупнозернистого песка в качестве наполнителя. Соотношение компонентов:

  • цемент М 200 – 1 часть по объему;
  • песок крупнозернистый – 3 части;
  • пластификатор – 0,7 л на 100 кг цемента;
  • армирующее фиброволокно 1 кг на 1 куб.;
  • вода до формирования однородной подвижной смеси.

Многие считают, что гранитный отсев 3 — 5 мм в смеси предпочтительнее, чем песок.

Если для заливки используется отсев, то его соотношение с цементом составит 6:1. Среди компонентов показано фиброволокно, которое обычно рекомендуется для полусухой стяжки. Считаем, что использование его в бетонной стяжке также оправданно.

Кратко технология заливки. Для устройства такой стяжки следует:

  • Пользуясь лазерным или водяным уровнем, отбить на стенах помещения уровень поверхности стяжки.
  • Примерно на расстоянии 0,5 м от стены выложить ряд бетонных «лепешек» под маячки.
  • После схватывания с помощью раствора установить на «лепешках» профиль уровня.
  • По периметру помещения на стену на толщину пола приклеить демпферную ленту.
  • От дальнего угла к выходу делать заливку теплого водяного пола, разравнивая смесь правилом по уровню маяков. Заливка пола бетоном должна пройти непрерывно, без образования холодных швов.
  • Маяки, заглубленные в стяжку, извлекаются через несколько дней, канавки выравниваются смесью стяжки.
  • Первые несколько дней после заливки несколько раз в день стяжку нужно обильно смачивать водой.
  • Через 3–4 дня всю стяжку нужно накрыть полиэтиленовой пленкой на две недели. Полное схватывание происходит через 26 – 28 суток.

Бетонная стяжка теплого пола Подробности устройства бетонной стяжки смотрите в ниже. В предлагаемом ролике подробно рассказывается, как правильно выполнить бетонирование водяного пола. Технология заливки, практические советы по выбору метода, преимуществ и недостатков каждого из них, подбору материалов, будут очень полезны тому, кто собирается заливать теплый пол.

Способы укладки пола

Сегодня существует два основных способа укладки плитки сверху пленочного покрытия — сухой и мокрый. Какой из них лучше, каждый решает сам.

Сухой метод

Он называется «сухим», так как обогревательные элементы не имеют контакта с бетонной стяжкой. При этом способе предусматриваются такие этапы работ:

  1. Прежде всего нужно снять старое напольное покрытие.
  2. Убрать все шероховатости, протереть пыль, хорошо просушить поверхность.
  3. Поверх чернового пола уложить гидроизоляцию: рубероид или обмазочную мастику. За неимением можно использовать обычную полиэтиленовую плёнку, уложив её внахлёст. Скотчем заклеить стыки.
  4. Укладка утеплителя. Он необходим, чтобы тепловая энергия не уходила в черновые полы или в плиты перекрытия. В качестве теплоизоляционного материала лучше использовать фольгированные материалы с теплоотражающими свойствами — пенофол, изолон и другие. Вместе с инфракрасной плёнкой они будут очень эффективной тепловой защитой.
  5. Плёночные полы укладывают на расстоянии 10−20 см от стен, между отдельными пластинами должен быть зазор в 5−6 см. Нагревательные элементы соединяются между собой и с питающими проводами строго по инструкции.
  6. Перед укладкой плитки надо подключить систему к сети, чтобы убедиться в правильности выполненной работы. При обнаружении ошибок на этом этапе их легче будет исправить.
  7. Для защиты от механического воздействия нагревательные элементы покрываются защитным материалом, который не должен быть слишком плотным для беспрепятственного прохождения инфракрасного излучения. Это может быть полиэтиленовая плёнка.
  8. В качестве чернового покрытия монтируется основание под стяжку, которое должно быть достаточно прочным: листы ДВП, МДФ, гипсокартон. Следует учитывать, что материалы на основе древесины имеют плохую теплопроводность, поэтому могут наблюдаться потери тепла.

Инфракрасный пол начинает прогреваться через 1−2 минуты после включения его в сеть. Если все выполнено по инструкции, можно переходить к последнему шагу — укладке плитки.

Мокрый метод

Он предусматривает подготовку поверхности, укладку теплоотражателя, затем инфракрасной плёнки. Сверху кладется полиэтилен, потом все слои армируются и заливаются смесью для наливных полов. После подсыхания раствора сверху укладывается керамическая плитка. Через неделю-полторы система тёплого плёночного пола под плитку запускается в работу. Поэтапно это будет происходить следующим образом:

  1. Черновая поверхность очищается от мусора, на неё кладутся полосы лавсановой теплоотражающей подложки.
  2. На подложке расстилается сетчатообразное инфракрасное полотно.
  3. С помощью клемм и проводов полотно присоединяется к электросети и зажимается плоскогубцами.
  4. Провода в местах соединения изолируются битумной изоляцией.
  5. Канцелярским ножом на термоизоляции делаются зарубки для проводов.
  6. Сверху инфракрасной сетки заливают наливной пол, слой которого разравнивают и хорошо просушивают.
  7. После просушки пола укладывают кафель, прикрепляя его на плиточный клей.

После утепления нельзя забыть о заземлении. Таким образом, инфракрасный пол под плитку можно укладывать самостоятельно, если выполнять условия по установке, заданные производителем.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика Водяной пол Электрический пол
Наличие ЭМИ Нет Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах Только в новостройках при наличии отдельного подключения Да
Быстрое управление настройками Нет Да
Зависимость от сезона отопления Да – в квартирах и нет – в частных домах Нет
Сроки монтажа Длительные из-за необходимости заливки стяжки Короткие
Возможность укладки любого финишного покрытия Да Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта Сложный ремонт В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Монтаж электрического теплого пола под плитку. Особенности монтажа электрического теплого пола под плитку, как это сделать своими руками

Укладка электрического теплого пола своими руками под плитку — это достаточно трудоемкий процесс; ознакомившись с технологией монтажа, выполнить такую работу сможет даже человек, не имеющий опыта в строительстве. Чтобы домашний мастер смог самостоятельно установить электрический нагревательный кабель, рассмотрим правила монтажа и схему подключения теплого пола.

Виды теплых полов электрического типа

Монтаж электрического теплого пола под плитку своими руками может осуществляться каким-либо из двух способов: посредством электрического кабеля или нагревательного мата. Пол из кабеля дешевле, но расчет его протяженности и укладка более трудоемкие. Такой вариант выбирают, если в квартире высокие потолки, так как стяжка будет достаточно толстая, и это уменьшит высоту помещения.

Когда монтируют полы, технологию укладки выбирает хозяин, но специалисты рекомендуют укладывать термомат, так как это облегчит расчеты и установку. Термомат представляет собой специальный проводник. В его конструкции нагревательный кабель уже расположен на ленте, которая позволит сохранять равное расстояние между витками провода.

Технология монтажа своими руками

Технология укладки электрического теплого пола под плитку требует предварительной подготовки всех материалов, которые понадобятся для монтажа. Надо подготовить комплект, состоящий из кабеля (или мата) и терморегулятора. Затем надо выбрать место в стене для монтажа термостата, сделать проводку для подключения конструкции. Потом выполняют расчет длины нагревательного кабеля и продумывают расположение нагревательных систем. Рассмотрим инструкцию по укладке теплого пола под плитку.

Создание схемы

Необходимо предусмотреть и выполнить расчет схемы подключения теплого пола своими руками. На ней отмечают шаг монтажа кабеля или мата. При составлении схемы учитывают следующие правила:

  1. Отступают от стен 10 см.
  2. Там, где будет стоять мебель без ножек или бытовые приборы, располагать электрический кабель запрещается.
  3. Если нужно обогревать только отдельные участки помещения, то можно подрезать маты и уложить сетку в необходимом направлении.

Расчет материала

Если теплый пол будет выступать в качестве главного отопления помещения, то расчет выполняют следующим образом. На 1 м² площади нужен нагреватель, имеющий мощность 180 Вт. Если это будет вспомогательная система отопления, то мощность должна составлять 140 Вт.

Надо определить площадь помещения, умножив его длину на ширину, и вычесть из полученного результата площадь, занятую мебелью и бытовыми приборами. Получится полезная площадь обогрева. Затем на основании полученного значения вычисляют мощность провода и его длину. Погонная мощность 1 м нагревательного элемента может быть от 16 до 20 Вт/м.

Подготовка поверхности

Перед началом работ всю поверхность в помещении нужно подмести и помыть. Если на ней есть неровности, их нужно удалить механическим путем. Если таким способом выровнять поверхность не удалось, то делают бетонную стяжку.

Укладка утеплителя

В качестве утеплителя применяют пенофол, имеющий покрытие из фольги и самоклеящуюся поверхность. Материал укладывают на пол фольгой вверх, отступая в углах комнаты от стен по 10 мм. Все стыки надо заклеить строительным скотчем.

Установка нагревательного элемента

Сейчас монтируют отопление в виде нагревательного мата, это избавит от перегибов провода и сократит время монтажа. Если вы приобрели кабель, не наклеенный на монтажный мат, то его монтируют зигзагами с расстоянием между витками 25 см. Фиксируют провод строительным скотчем. Если мат надо повернуть, то монтажную сетку разрезают в нужном месте.

Монтаж терморегулятора

Терморегулятор устанавливают на стене. Лучше заранее сделать углубление для его размещения. Затем нагревательный кабель подключают к терморегулятору, а с другой стороны выполняют подключение терморегулятора к сети питания.

Проверка работоспособности

После монтажа электрического провода перед заливкой системы надо проверить исправность конструкции. Для этого подают напряжение на кабель. Если все работает исправно, то приступают к следующему этапу.

Укладка плитки и кафеля

После этого выполняют стяжку слоем цементного раствора необходимой толщины или сразу делают укладку плитки на электрические теплые полы. Выполняют монтаж плитки. Для укладки используют плиточный клей, предназначенный для теплого пола. Плитку монтируют на нагревательный мат.

Предварительно плитки раскладывают на поверхности, чтобы их правильно разместить. На видном месте монтируют цельные плитки, а под мебелью можно расположить обрезки. После монтажа плитки надо подождать около суток для полного высыхания клея.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
