Изготовление домкрата своими руками

Домкрат для подвешивания кабельных барабанов может быть изготовлен самостоятельно, при соблюдении некоторых условий. Для создания подобной конструкции понадобится швеллер толстостенная труба D 50 мм, две резьбовые М 22 шпильки длиной по 40-50 см, 2 гайки М 22, сварочный аппарат.

  1. К отрезку швеллера длиной 60 см, по средине под углом 90° приваривается труба длиной 50 см
  2. В верхней части трубы вваривается втулка, таким образом, чтобы винт, плотно проходя сквозь ее отверстие, помещался внутрь трубы
  3. К одному концу винта приваривается кусок швеллера, образуя ложе
  4. На другой конец винта, до ложа накручивается гайка с приваренным к ней воротком
  5. Свободный конец шпильки помещается во втулку и опускается в трубу
  6. Вторая стойка изготавливается таким же образом
  7. Для большей устойчивости в стороны от трубы можно приварить дополнительные упоры
  8. На ложа между двумя стойками укладывается труба, которая продевается в отверстие барабана. Вращая гайки посредством воротков, шпильки выдвигаются из труб, поднимая перекладину с катушкой.

Маркировка контрольных кабелей.

Обычно во вторичных цепях при монтаже внешних соединений используется большое количество контрольных кабелей. Трассы контрольных кабелей проходят в панелях, туннелях, на лотках и т. п. Для быстрого и удобного распознавания назначения и направления контрольного кабеля он должен иметь номер и условное наименование — маркировку. Маркировка контрольного кабеля позволяет определить следующие признаки: принадлежность кабеля к какой-либо группе (марку кабеля), направление кабеля, его порядковый номер.
Маркировка контрольных кабелей осуществляется треугольными пластмассовыми бирками, на которые надпись наносится шрифтом 2 или 2,5 мм краской или тиснением с помощью специальных приспособлений. Маркировочные бирки крепятся на каждом конце контрольного кабеля у его концевых заделок, соединительных муфт; в местах изменения трассы кабеля, входа и выхода из траншеи, канала или туннеля. Обычно крепление пластмассовых бирок на контрольных кабелях выполняется  оцинкованной проволокой или поливинилхлоридной лентой.

  • Назад

  • Вперед

Как и чем можно заделывать проходы кабелей и зачем?

В документах подробно изложены требования, где и как, какие кабели, провода прокладываются. Описываются требования, в которых учитываются многие факторы:

  • противопожарная безопасность;
  • условия эксплуатации и расположения зданий, сооружений;
  • производственная сфера, в которой задействованы электроустановки;
  • мощность и максимальные токовые нагрузки;
  • типы прокладываемых проводов и кабелей и много других деталей.

Основные требования к проходам кабелей через стену

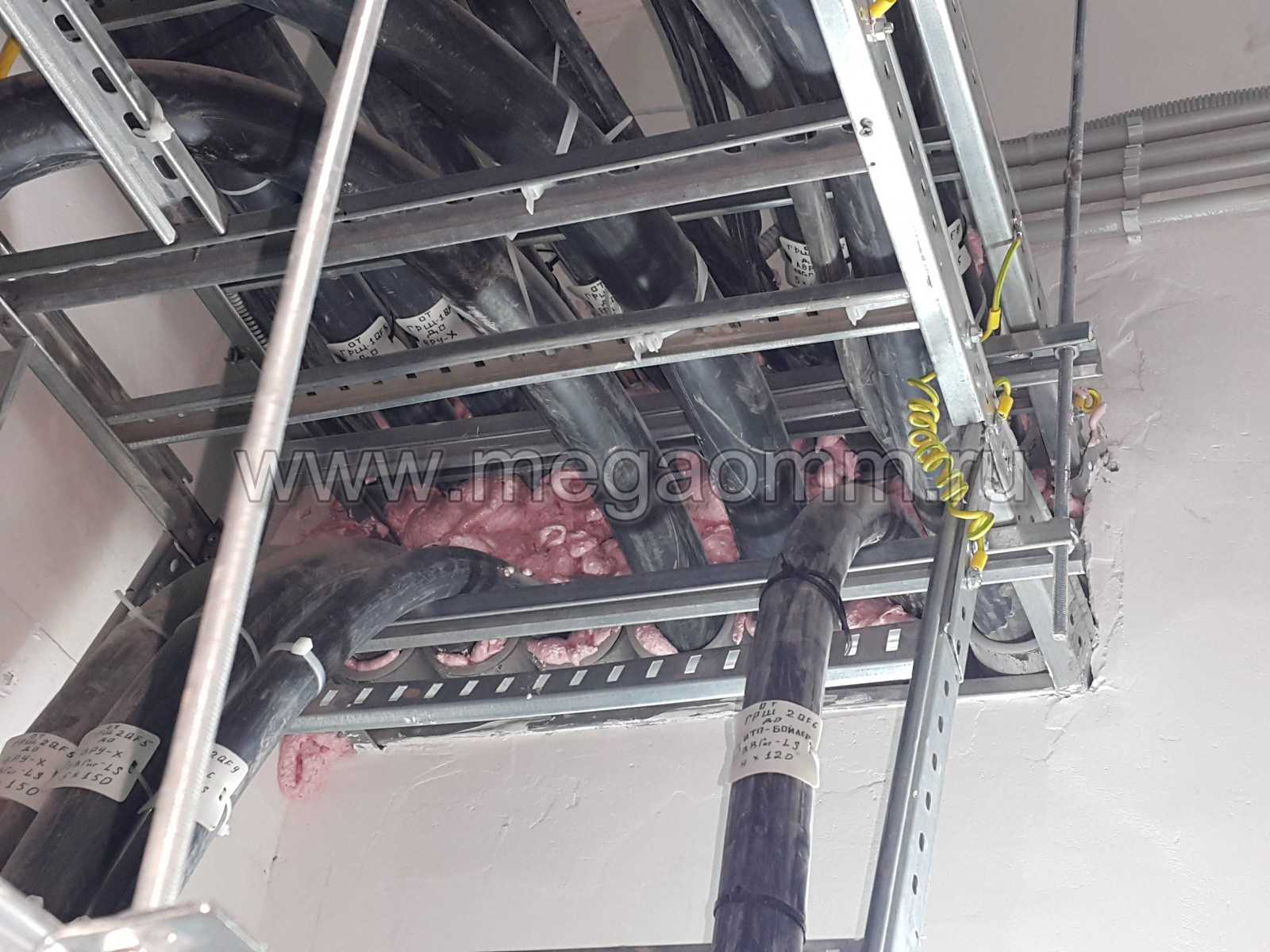

В пункте 2.1.58 ПУЭ сказано, чтобы обеспечить возможность прокладки дополнительной проводки или замены старой, кабеля и провода через стены прокладываются в коробах или обрезках труб. Для исключения проникновения огня или воды, промежутки между кабелем и трубой заделываются огнеупорным материалом, который при необходимости легко извлекается. Огнестойкость наполнителя должна быть не ниже огнеупорных свойств стены, в которой сделан проход кабеля.

герметизация проходов кабелей.уплотнительной массы для герметизации проходов кабеля:

  • 1:10 цемент и песок;
  • 1:3 глина и песок;
  • 1,5:11:1 глина-песок и цемент;
  • 2:1 гипс и вспученный перлит, другие варианты;
  • Красная пена, имеющая сертификат пожарной безопасности.

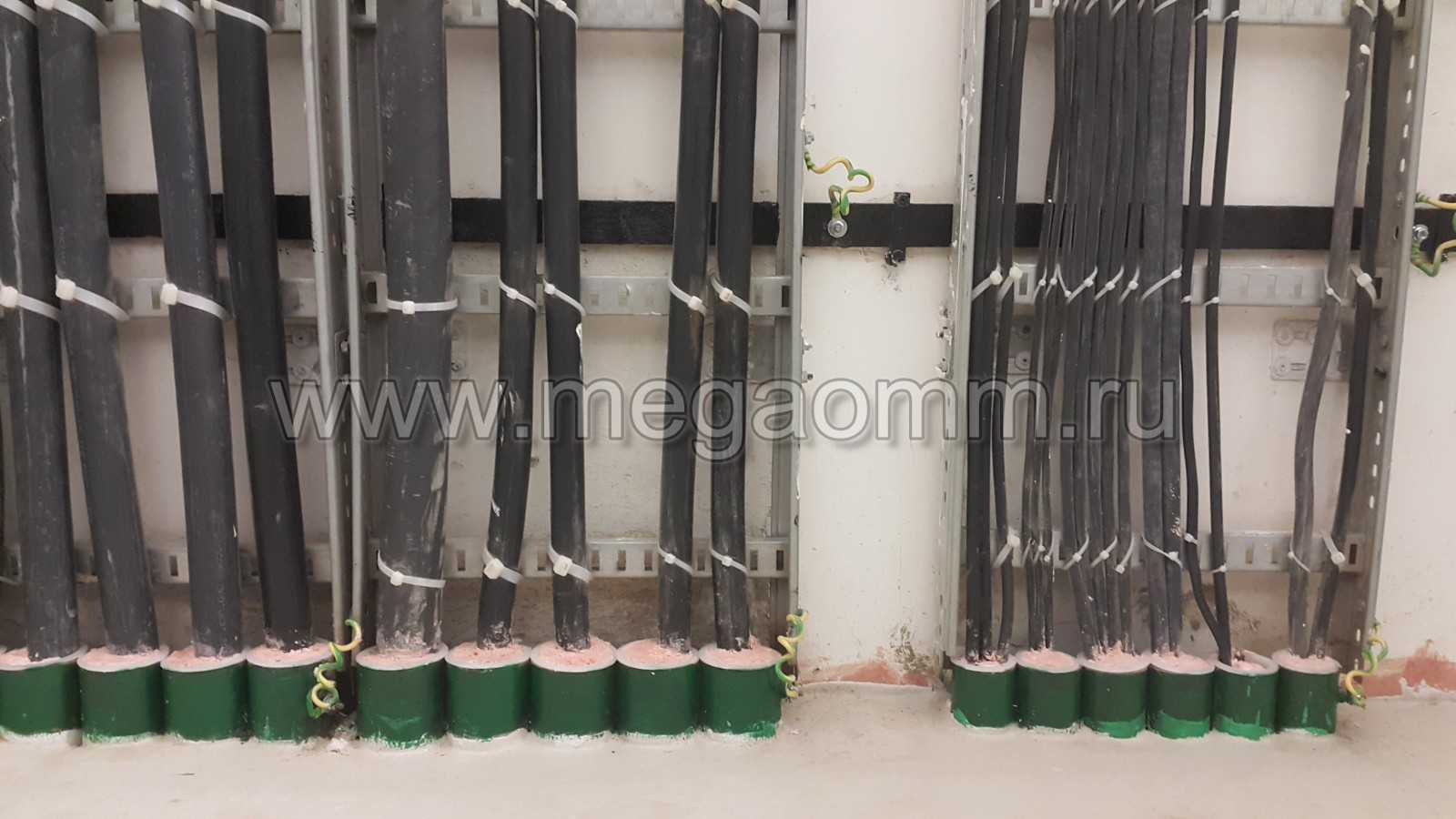

Зазоры между гильзами для прохода кабелей и стеной заделываются цементным раствором или бетоном. В случаях, когда стены не являются противопожарной перегородкой эти зазоры можно не заделывать. При организации проходов кабеля через перекрытия и стены обязательно предусматривается закладка резервных труб, металлических, асбестовых или пластиковых в зависимости от условий. Кроме обрезков труб используются гильзы промышленного изготовления, для переходов кабелей и проводов разного диаметра через стены. На атомных электростанциях применяются специальные герметичные устройства. В составе этих конструкций находятся пластины с пазами под разные диаметры кабеля.

Сотрудники строительных компаний или руководители организаций, в эксплуатации которых находятся здания, не всегда могут правильно сориентироваться при выполнении многих требований

Особенно важно выполнить требования качественно и с минимальными затратами, выбрать оптимальный вариант и материалы для заделки промежутков в кабельных проходах, с учетом условий на своем объекте

Благодаря большому практическому опыту и знаниям, техническому обеспечению на высоком уровне электролаборатория может проводить качественные проверки. Наши работники подскажут, как, чем и зачем нужно заделывать проходы для кабелей, в каждом конкретном случае, помогут практически и оформят все необходимые документы на проделанные работы.

Источник

Приспособления для прокладки

Основные устройства помогающие прокладывать кабель в траншеях и туннелях – это ролики. В непосредственной близости от раскаточного барабана ставится приемный ролик.

Ширина его должна быть не меньше ширины самого барабана. Если у вас в комплекте инструмента отсутствует подобный ролик, его можно заменить самодельной конструкцией.

В ней, в качестве направляющих, применяют полиэтиленовые трубы. При скольжении полиэтилена по полиэтилену, очень низкий коэффициент трения. Поэтому такая конструкция во многих сложных условиях монтажа вполне оправдана.

Перед непосредственным спуском кабеля в траншею (канал), ставится опорный ролик или желоб.

Уже в самой траншее используются простые линейные ролики. У них на раме должны быть отверстия. Через них ролик можно зафиксировать на любой поверхности.

На углах трассы применяются поворотные ролики.

Причем через специальные крепления по бокам, можно собрать целую поворотную систему.

Помимо вышеперечисленных применяются и специальные:

устанавливаемые в распорку траншеи

на край траншеи

Длительное нахождение (лежание) кабеля на раскаточных роликах более 3-х часов не допускается.

Способы герметизации

Для герметизации ввода в частном доме или коттедже чаще всего используют противопожарную полиуретановую пену, равномерно распределяя ее в трубе вокруг кабеля. После затвердевания монтажную пену обрезают и частично трамбуют, вдавливая в трубу. Получившееся углубления штукатурят цементным раствором. Пример такого варианта герметизации кабельной линии предоставлен на фото ниже:

Также можно попробовать использовать дедовский метод: ветошь нарезанная тонкими лоскутами, жидкий цементный раствор и обильно им смоченный лоскут тряпки трамбуют деревянной палочкой в зазор между кабелем и трубой.

Еще один часто используемый способ — применение герметика, который заполняет неровности и пустоты между отверстием и закладной гильзой, как правило, из фиброцемента, металла либо пластика. Герметизация ввода кабеля по данной методике имеет преимущество в том, что герметик не затвердевает, благодаря чему вводное отверстие является пригодным для ремонта.

Помимо этого на рынке присутствуют специализированные профессиональные материалы для уплотнения и производства герметичных вводов. Для герметичного прохода в щитовой шкаф или исполнительный механизм чаше всего используют гермоввод кабельный — сальник PG, изображенный на фото ниже:

Большая номенклатура моделей и различных размеров делают данное решение простым и универсальным. Разборная конструкция кабельного гермоввода позволяет установить его в совершенно разных и удобных для обслуживания местах. При этом наличие резинового уплотнителя и правильно подобранного размера кабеля и гермоввода позволит добиться высоких показателей герметичности, степень защиты IP54-IP68.

Следует дополнительно отметить такой способ герметизации кабельного ввода, как применение уплотнителя, который бетонируется в опалубке, и системной крышки. С виду такой способ защиты выглядит следующим образом:

Существуют также специализированные уплотнители, позволяющий выполнить надежную герметизацию ввода кабеля посредством термоусадки, надувных проходов, перчаток и т.д. Все эти приспособления, как правило, являются импортными, поэтому стоимость такого способа защиты является достаточно высокой. В этом случае рациональнее рассмотреть простые, но эффективные и проверенные временем варианты.

На видео ниже наглядно показываются несколько методов, как можно герметизировать место введение кабельной линии в здание либо колодец:

Вот мы и рассмотрели способы герметизации кабельных вводов. Как вы видите, существуют достаточно множество действенных вариантов защиты уязвимого места от попадания влаги. Надеемся, предоставленная информация была для вас полезной и интересной! Если возникнут вопросы, вы всегда можете задать вопрос электрику!

Рекомендуем также прочитать:

  • Как соединить провода в распределительной коробке
  • Как защитить светодиодную ленту от влаги
  • Как провести электропроводку в трубах

Источник

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.

НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

  • ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
  • ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
  • гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
  • для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
  • гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.
Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².

Двойные НШВИ – когда требуется обжать 2 жилы

Сращивание силовой проводки

Соединение силовых кабелей влияет не только на безопасность. Хотя оборванный провод под напряжением принесет достаточно неприятностей. Некачественный сросток может вызвать искрение под нагрузкой, прогрессирующее увеличение сопротивления, и стремительный нагрев. Несмотря на негорючую изоляцию, это может вызвать пожар.

Кроме того, плохой контакт в месте сращивания, приводит к потере мощности кабеля, сила тока может снизиться.

Казалось бы, зачем использовать куски провода, если можно протянуть неразрывную цепь. Однако в реальности случаются обрывы (необходимо делать аварийный сросток), да и кабеля может банально не хватить. Поэтому вопрос: «как соединить силовой кабель?» волнует многих.

Есть несколько простых правил:

  1. Кабель с несколькими проводниками сращивается со смещением каждого провода. Что это значит на практике? Два (и более) соединений не должны находиться напротив друг друга.Это касается кустарного ремонта (именно его вы и будете выполнять). Профессиональные электрики сращивают силовой кабель с применением специального оборудования.

  2. Для того чтобы иметь ремонтный запас длины кабеля, при его вводе всегда оставляют петлю.
  3. Соединять силовой кабель можно с помощью пайки тугоплавким припоем, но лучше организовать механический сросток. Для этого предусмотрены обжимные гильзы.
  4. После соединения, необходимо восстановить изоляцию и внешнюю оболочку. Если характеристики диэлектрика будут отличаться от заводских, кабель нельзя считать безопасным. Пусть полученная муфта выглядит не эстетично, она может быть вдвое толще, чем диаметр кабеля. В данном случае важна защита соединения, от внешних воздействий.

Соблюдение всех требований и рекомендаций сохранят не только электрооборудование, но и ваше здоровье.

Требования к траншеям

Технология устройства траншей и монтажа линий описаны в «Правила устройства электроустановок» (ПУЭ). Обозначение траншей соответствует количеству проложенных кабелей.

Траншея не должна пролегать на глубине менее 70 см, ширина — 20 см по дну (это минимальные параметры для монтажа одного кабеля напряжением 10 кв. по требованиям ПУЭ). Ширина траншеи по верхнему краю регламентируется СНиП и ПУЭ.

Выбирая место для траншеи, следует учитывать состав грунта, расстояние до подземных вод. Рекомендуется избегать мест с подвижным грунтом, так как в таком случае необходимо предусмотреть значительный запас кабеля (во избежание обрывов).

При выборе маршрута и способа монтажа линий, следует учитывать все прилегающие здания, сооружения и инженерные сети, расстояние между ними (согласно нормам СНиП3.01.01-85). Согласование проекта производства работ (ППР) с владельцами помещений необходимо, если будет осуществлен ввод кабеля в здание.

Классификация и устройство кабелей

Общими элементами для кабелей являются: собственно токопроводящие жилы, изоляция каждой из них и общая защитная оболочка. Классифицируют силовые кабели по таким параметрам:

  1. Материал токопроводящих жил (алюминий, медь). Обозначение в маркировке — А (алюминий), медь не обозначается.

  2. Количество и размеры жил. Обозначение цифровое, например 3*2,5.

  3. Допустимое напряжение (кабели, рассчитанные на низкое напряжение от 10 кв до 35 кв, или на высокое — до 750 кв).

  4. Изоляционный материал для токопроводящих жил (резина, пластмасса, бумага, поливинилхлоридная лента).

  5. Материал для внешней оболочки. Обозначение — первая буква материала.

Классификация по назначению весьма условна, т.к. все они предназначены для доставки электроэнергии от источников питания к потребителю. Отдельно можно выделить лишь взаиморезервируемые кабели, которые используют для особо ответственных задач.

При выходе из строя одного из них, второй принимает на себя всю нагрузку. Конструкция и размеры взаиморезервируемых кабелей не имеет особых отличий, отдельные требования лишь к способу их прокладки. Расстояние между ними должно быть не менее 100 см (согласно СНиП).

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

резистивные

саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1
Без регулятора использовать резистивный кабель нельзя!

Иначе он банально может расплавить и прожечь трубу.

Кто проводит осмотр кабеля

Осмотр кабеля проводят специалисты предприятия, у которых есть допуск до работы с кабельными линиями. Иными словами это должны быть лица, прошедшие специальное обучение, успешно сдавшие экзамены и получившие по результатам аттестации свидетельство на выполнение работ с кабельными сетями. При этом периодически мастера должны подтверждать свою квалификацию.

В обязанность этих же сотрудников организации входит составление по результатам осмотра кабеля акта, за содержание которого они несут полную ответственность.

К составлению данного документа стоит относиться очень внимательно, избегая неточностей и ошибок, а уж тем более внесения в документ заведомо неверной информации

Важно помнить о том, что в дальнейшем, если вдруг в процессе эксплуатации с кабелем что-то случится, вся ответственность за это может быть возложена на тех, кто производил его допуск до использования

Требования к совместной прокладке

При рассмотрении вопроса относительно совместной прокладки кабелей различного назначения не всегда есть требуемая документация и инструкции. Производители оборудования приводят нормы относительно правильности разводки требуемых цепей, но в данном случае даются рекомендации относительно монтажа цепей одного устройства или элемента оборудования. То есть при этом не учитывается, что при монтаже большого количества оборудования, сложных систем, те или иные электропроводки взаимодействуют по-разному.

Поэтому при необходимости проведения технического переоснащения, которое предусматривает замену различных цепей, помимо рекомендаций заводов-изготовителей, следует учитывать опыт совместной эксплуатации сетей различного назначения. То есть если в электроустановке оборудование и соединяющие его кабельные проводки функционировали не один десяток лет корректно, без помех, то при замене проводки необходимо соблюдать прежние требования к взаимной прокладке цепей различного напряжения.

Но в данном случае следует учитывать то, что если меняется тип оборудования, различных устройств и систем, применяются другие типы кабелей, то старые правила будут неактуальными, так как при полной реконструкции объекта создается, по сути, новая система. В таком случае необходимо ориентироваться на требования, которые приведем ниже.

В одной трубе, связке проводов, кабель-канале разрешено прокладывать совместно силовые и слаботочные кабеля различного назначения: управления, защиты, сигнализации, измерения и др. напряжением до 440 В, как переменного, так и постоянного тока, за исключением:

  • цепей от нескольких независимых источников питания, которые осуществляют взаимное резервирование;
  • цепей вторичной коммутации устройств релейной защиты и автоматики, цепей приборов учета и измерительных приборов, которые могут создавать взаимные помехи, превышающие допустимые значения и которые будут нарушать нормальную работу данных устройств;
  • низковольтных электропроводок напряжением до 42 В, которые прокладываются с целью обеспечения безопасности в отношении поражения электрическим током;
  • цепей пожарной сигнализации и автоматики.

При необходимости совместной прокладки силовых и слаботочных кабелей открытым способом, в кабельных каналах, в лотке и т.д. необходимо придерживаться следующих рекомендаций:

  1. При односторонней прокладке кабельных линий необходимо разделять силовые и слаботочные кабеля асбестовыми перегородками, которые характеризуются достаточной огнестойкостью. При этом силовые кабели должны располагаться сверху слаботочных. Если слаботочные сети резервируют друг друга, то их также необходимо разделять перегородками или, при наличии такой возможности, прокладывать в разных каналах, на разных полках и т.д.
  2. Допускается параллельная прокладка силовых (класса напряжения до 1000 В) и слаботочных (к примеру, контрольных) кабелей на разных полках или в разных отсеках, но при условии, что это не нарушает требования безопасности.
  3. При двухстороннем способе прокладки электропроводки разделяют: на одной стороне силовые, на другой — слаботочные, как показано на схеме ниже.
  4. Минимальное расстояние между горизонтальными конструкциями с кабелями должно быть не менее 100 мм.

В том случае, если нет возможности или нельзя определить взаимное влияние тех или иных цепей, то их следует прокладывать раздельно. Как правило, в течение первых месяцев эксплуатации монтированного оборудования и устройств удается обнаружить все ошибки, устранить их и в конечном итоге добиться наиболее оптимальной совместной прокладки сетей различного назначения.

Также, для более детального изучения вопроса рекомендуем изучить главу 2.1. ПУЭ п. 2.1.15 и 2.1.16, а также главу 2.3. пункты п.2.3.122-2.3.133 о прокладке кабельных линий в кабельных сооружениях

Соединение проводов самозажимными клеммниками

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.

Учебное пособие

Электромонтер-кабельщик

Настоящая книга предназначена для подготовки электромонтеров-кабелыциков 3-го разряда в средних профессионально-технических училищах со сроком обучения 3 года.

Глава I. Производство и распределение электрической энергии

Глава II. Электроустановки и кабельные присоединения к ним

  • § 4. Общие сведения об электроустановках и кабельных присоединений к ним
  • § 5. Электрооборудование, устанавливаемое в РУ и на трансформаторных подстанциях
  • § 6. Распределительные пункты и трансформаторные подстанции на напряжение 3-10 кВ
  • § 7. Распределительные устройства на напряжение до 1000 в и кабельные присоединения к ним
  • § 8. Воздушные линии электропередачи

Глава IV. Характеристика сооружений и изделий, применяемых для прокладки кабельных линий

  • § 11. Общие сведения о сооружениях для прокладки кабелей
  • § 12. Кабельные туннели
  • § 13. Кабельные каналы
  • § 14. Кабельные блоки
  • § 15. Кабельные эстакады и галереи
  • § 16. Коллекторы с кабелями
  • § 17. Кабельные траншеи
  • § 18. Способы устройства кабельных переходов
  • § 19. Кабельные конструкции
  • § 20. Общие сведения о силовых кабелях

Глава V. Конструкции силовых и контрольных кабелей

  • § 21. Конструктивные элементы кабелей
  • § 22. Характеристика основных видов кабелей
  • § 23. Испытание кабелей
  • § 24. Выбор и применение кабелей
  • § 25. Упаковка, маркировка и хранение кабеля

Глава VI. Прокладка кабелей

  • § 26. Транспортировка барабанов с кабелями
  • § 27. Условия и способы прокладки кабельных линий
  • § 28. Прокладка в различных сооружениях и средах
  • § 29. Прокладка кабелей при отрицательной температуре

Глава VII. Материалы и изделия для соединения и оконцевания кабелей

  • § 30. Основные и вспомогательные материалы и изделия
  • § 31. Комплекты монтажных материалов и изделий для кабельной арматуры

Глава VIII. Разделка кабелей

  • § 32. Организация рабочих мест
  • § 33. Разделка кабелей с бумажной изоляцией
  • § 34. Разделка кабелей с пластмассовой и резиновой изоляцией
  • § 35. Монтаж заземления концов кабелей

Глава IX. Монтаж кабельных муфт и заделок

  • § 36. Классификация муфт и заделок и область их применения
  • § 37. Организация рабочих мест
  • § 38. Подготовительные работы
  • § 39. Технология монтажа соединительных муфт
  • § 40. Технология монтажа концевых муфт и заделок

Глава XI. Эксплуатация и ремонт кабельных линий

  • § 46. Приемка кабельных линий и сооружений в эксплуатацию
  • § 47. Организация эксплуатации кабельных линий
  • § 48. Эксплуатационный надзор за кабельными линиями и сооружениями
  • § 49. Контроль за нагревом кабелей
  • § 50. Допустимые токовые нагрузки на кабельные линии
  • § 51. Защита кабельных линий от коррозии
  • § 52. Испытания кабельных линий
  • § 53. Определение мест повреждений в кабельных линиях
  • § 54. Повреждение кабельных линий и их ремонт

Глава XII. Техника безопасности, охрана труда и противопожарные мероприятия

  • § 55. Общие указания по безопасности работ
  • § 56. Правила безопасности труда при прокладке кабелей
  • § 57. Правила безопасности труда при монтаже кабельных муфт
  • § 58. Правила безопасности труда при ремонте кабельных линий
  • § 59. Безопасность труда в распределительных устройствах и на подстанциях
  • § 60. Работа на высоте
  • § 61. Противопожарные мероприятия

По роду своей деятельности электромонтеру-кабельщику приходится работать в различных производственных условиях: на новых объектах строительства, в кабельных сооружениях, на воздушных линиях и действующих распределительных устройствах высокого напряжения, на городских проездах, в туннелях метрополитена. Это требует от каждого электромонтера-кабелыщика подлинного мастерства. Поэтому непременное условие высокого качества работ по эксплуатации и ремонту кабельных линий — улучшение профессиональной подготовки электромонтеров-кабелыциков.

Что такое оконцевание

Оконцевание проводов — это один из максимально простых и надежных способов подключения проводов к клеммным колодкам, автоматическим выключателям и прочему электротехническому оборудованию. Данный тип соединения распространен в бытовых и промышленных сетях. Это обусловлено преимуществами, которых позволяет добиться оконцевание:

  • надежное контактное пятно;
  • удобство монтажа;
  • низкое переходное сопротивление соединения;
  • общая эстетичность проводки.

Силовые кабели с наконечниками

Главное преимущество оконцевания жил кабелей — это низкое переходное сопротивление полученного контакта. Если его не использовать, то провод не сможет должным образом прижаться винтом к шине клеммника. Это приведет к слишком высокому сопротивлению контакта. Плохое соединение начнет греться или вовсе отгорит.

Оконцевание производится с помощью наконечников. Внешне они напоминают медные или алюминиевые колпачки. С одной стороны в них вставляется заранее зачищенный от изоляции провод, а с другой имеется отверстие для крепления под винт. Наконечник служит в качестве надежного переходника между кабелем и устройством, к которому он подключается.

Обжимка многожильного провода

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
