Водосливные системы для кровли

Принцип работы водоотведения и канализации в загородном доме

Система состоит из обязательных элементов, с помощью которых осуществляется транспортировка стоковой жидкости.

Стоковые приемники. Отверстия раковины, дренажных люков, унитазов, сливов служит для приема и дальнейшего направления жидкости в трубы канализации. Приборы и фитинги для них состоят из материалов, способных противостоять агрессивной среде стоков. Это чугун, керамика, сталь, некоторые виды пластика. Устройства выводят использованную жидкость к желобам.

Трубы для канализации, желоба. Стоковые воды от приемников направляются через трубы или желоба в накопительные колодцы, очистные конструкции.

Для элементов внутреннего водоотведения, также желобов подходит асбестоцемент, если системе не угрожают механические повреждения.

Трубы из металла, керамики, неоцинкованные растубы тоже пригодны для прокладки канализации. Элементы системы могут проходить по поверхности земли и под землей.

Разные накопительные системы обладают различной степенью очистной способности. Колодцы, имеющие фильтрующее дно, очищают жидкость до шестидесяти процентов, доочистка стоков производится при помощи бактерий в почве.

Очистные септики справляются с задачей лучше, вода попадает в грунт, безопасная для окружающей среды.

Работа станции обеспечивает после очистки технической водой для полива участка, и ил в качестве удобрения.

Емкости бывают пластиковые, бетонные, металлические. При выборе пластиковой емкости придется специально оборудовать место под нее, создавать котлован с укрепленными стенками либо кожух из металла, чтобы не допустить деформации конструкции из-за грунта.

Накопительные колодцы из бетона применяют при обустройстве системы дренажа либо ливневой канализации. Бетон по сравнению с пластиком уступает в долговечности. Накопители из металла покрывают краской во избежание коррозии из-за контакта с влажным грунтом и стоковой жидкости. Минусом металлических конструкций считается их вес, установить такую емкость одному не удастся.

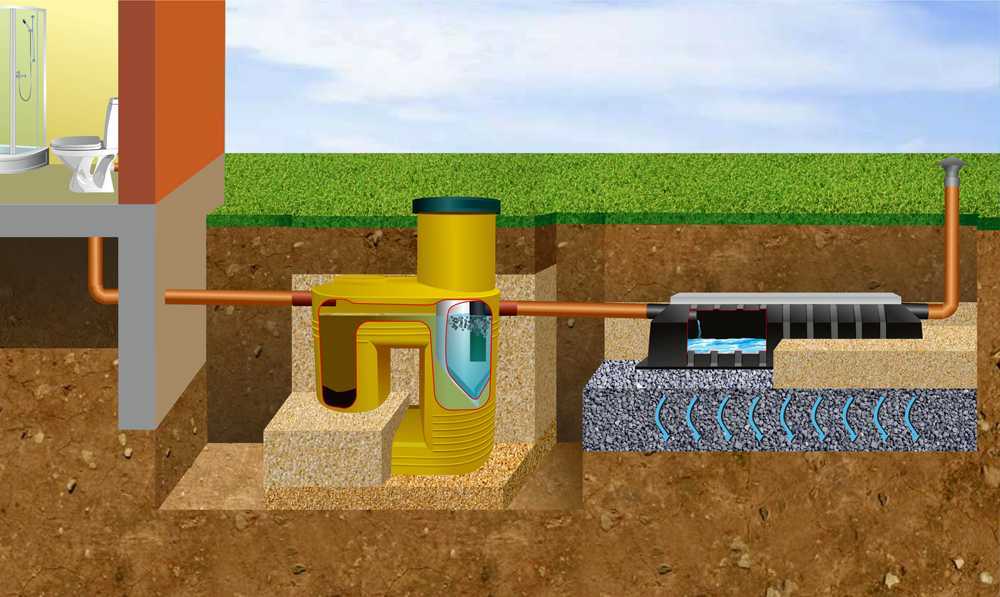

Особенности септиков

Септики — это несколько резервуаров-камер, соединенных между собой переливными трубами. В каждой из камер происходит свой этап очистки. Его основа — брожение и разложение анаэробными бактериями (могут жить без кислорода), которые содержаться в отходах. Чем больше камер в септике, тем больше ступеней очистки, тем более чистой получается вода на выходе. Но более чем 50-60% без дополнительных мер по фильтрации удается получить очень редко.

Септики выпускаются из пластика, стекловолокна, бетона, очень редко — из нержавеющей стали. Камеры могут быть реализованы в одном корпусе, а могут быть раздельными. Для экономии средств часто строят септики своими руками. Чаще всего — сделают септик из бетонных колец, но строят и из кирпича или армированного бетона

Обратите внимание, что емкость должна быть абсолютно герметичной

При самостоятельном строительстве это очень важно

Основные свойства

Будем разбираться с особенностями работы септиков. Они такие:

  • На выходе из септика стоки очищены на 50-75%. Без дополнительной очистки сбрасывать их на рельеф, в водоемы или использовать для технических нужд (полива газона, мойки машины и т.п.) нельзя. Потому с выхода септика стоки подаются на поля/канавы фильтрации, в фильтрационные колодцы.
  • Кроме наличия стоков септику для работы ничего не требуется. Он энергонезависимы, их не требуется заселять бактериями. Они в достаточном количестве содержаться в отходах, которые поступают в резервуар. В септике они еще активно размножаются, так как тут создана для них оптимальная среда.
  • Бактерии, живущие в септике не нуждаются в ежедневной подкормке. Это идеальный вариант для временного проживания — для дач или загородных домов с «рваным» режимом активности. Они будут благополучно продолжать жизнедеятельность «без подкормки» в течение длительного времени.
  • При правильном расчете объема, септику не страшен увеличенный залповый сброс стоков. То есть, спуская воду и ванной, вы можете не переживать и спускать унитаз, пользоваться кранами и т.д.
  • Наличие большого количества дезинфицирующих и моющих средств не очень хорошо сказывается на бактериях. Так как объем камер велик, им сложно нанести ощутимый вред. При сбросе подобной активной химии часть бактерий погибнет, но большая часть останется. Так что разовые мощные поступления химии на качестве очистки не скажутся.

Основной недостаток данного способа очистки стоков из частного дома — необходимость доочистки. Необходимы еще средства на устройство дополнительных сооружений, но без них канализация для частного дома правильной не будет. Сбрасывать полуочищенные стоки на грунт нельзя. Они очень быстро попадут в воду и вернуться в ваш и соседские колодцы и скважины. Вам это радости и здоровья не принесет, а еще «благодарность» соседей вынести надо. Так что разбираемся, как доочищать стоки после септика.

Куда девать стоки

Обратите внимание на то, что в паре с септиком вы должны иметь устройство доочистки. В зависимости от грунтов это может быть фильтрационный колодец, фильтрующая канава или поле (подземное или насыпное). Только в этом случае очистка может считаться полной

Какой из типов фильтрующих элементов делать — зависит от типа грунтов и уровня подземных вод

Только в этом случае очистка может считаться полной. Какой из типов фильтрующих элементов делать — зависит от типа грунтов и уровня подземных вод.

Правила монтажа

Некоторые правила монтажа внутреннего водостока могут существенно повысить эффективность системы в целом, посредством улучшения ее функционирования. Основные правила и требования по монтажу внутреннего водостока заключены в СНиП -85.

Водосточные воронки и водостоки под ними должны быть расположены в нижних частях крыши, а также равномерно распределены по всей площади кровли. Это поможет более качественно собирать атмосферные осадки.

Уклон на более чем 50 см расстоянии от воронки сбора воды делают на величину, не меньшую 5 процентов. Это можно делать путем специального выравнивая стяжки или же за счет теплоизоляционного слоя.
Для того чтобы чаша водосточной воронки непосредственно не была уперта в теплоизоляционный материал, ее нужно ставить на специальный деревянный брус, предварительно обработанный антисептиком. Его нужно устанавливать на основание кровли

А к нему уже крепить непосредственно водоприем.
Места сопряжения горизонтальных и вертикальных труб водостока должны быть осуществлены с помощью специального переходника, обеспечивающего прямое попадание воды.

Очень важно, когда воронка находится выше точки промерзания, подогревать ее посредством специальных электрических приборов. Таким образом можно предотвратить остановку функционирования системы при минусовой температуре. Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Важно выполнять установку прогревающих элементов из-за того, что в случае, когда их не будет, создаются идеальные условия для возникновения протечек крыши. А это в свою очередь влияет на многие части дома, в том числе и на их внутреннее состояние

Монтаж системы

Инструкция по установке системы водостока

Как установить водосток? Этим вопросом задаются многие, кто столкнулся с такой неприятной проблемой, как сырость в доме из-за попадания воды с кровли на стены и фундамент. Если проблема связана с отсутствием водосточной системы, то меры должны предприниматься немедленно, к тому же технология монтажа достаточно простая. Инструкция данного процесса предусматривает 8 основных этапов, правильно справиться с которыми под силу даже человеку, далекому от строительства.

Начинается монтаж водостоков с установки кронштейнов. Они могут быть как короткими, так и длинными. Отдельно выделяют регулируемые крюки. Выбор вида кронштейнов напрямую зависит от способа их крепления: к стропилам, к нижней доске обрешетки либо поверх стропильных ног.

Второй этап предусматривает расчет угла наклона кронштейнов. Правильным считается уклон 2-3 мм на каждый погонный метр водостока. Если уклон будет слишком большой, воронки не смогут справляться со слишком большим потоком воды. В том случае, если уклон, наоборот, будет меньше нормативного значения, то ливневые и талые воды будут застаиваться в системе, а при обильных осадках даже приводить к переливу. Чтобы этого избежать, необходимо пронумеровать кронштейны и нанести на них разметку с учетом шага расположения и угла их уклона. Делать отгиб по разметке можно с помощью специального инструмента, предназначенного для загиба крючков.

Когда все крепежные элементы подготовлены, можно приступать к третьему этапу − их монтажу, технология которого предусматривает крепление первого кронштейна с таким расчетом, что расстояние между мнимым продолжением свеса крыши и внешней стороной желоба не должно превышать 25 мм. По аналогии крепится и последний кронштейн, служащий второй точкой для натяжения веревки, которая и выступит в роли ориентира для промежуточных крюков.

Если планируется использование пластикового желоба, правильно будет смонтировать по 3 кронштейна на каждый метр. В случае же с металлическими конструкциями, расстояние между крюками может составлять 0,5-0,9 м. При этом их установку следует выполнять с того края кровли, откуда в последующем будет идти уклон относительно линии горизонта. Первый и последний крюки должны быть примерно в 15 см от края кромки крыши. Вышеописанная инструкция актуальна в случае, если установка производится на лобовую доску. В случае же с монтажом кронштейнов на стропильную ногу или нижнюю доску обрешетки, придется делать пазы, которые позволят сравнять поверхность крюков с поверхностью их основы.

Пятый этап из восьми предусматривает подготовку в желобе отверстий под воронки. С этой целью после нанесения соответствующей разметки, посредством ножовки, в желобе делается вырез, для придания нужной формы применяются клещи. Крепится воронка к внешнему загибу желоба с использованием фиксирующих клемм. На этом же этапе на торце будущего водостока устанавливаются заглушки.

Между собой желоба соединяются посредством специальных замков. Делать такую манипуляцию, во избежание протечек, рекомендуется с использованием герметика

На этом этапе важно, чтобы между торцами частей, подлежащих соединению, был зазор размером 2-3 мм. Он позволяет компенсировать температурные расширения. Если водосточная система предусматривает угловые соединения, то делать между соединяемыми торцами в несколько миллиметров зазор также стоит

В противном случае, конструкция при плохих погодных условиях может быть разрушена

Если водосточная система предусматривает угловые соединения, то делать между соединяемыми торцами в несколько миллиметров зазор также стоит. В противном случае, конструкция при плохих погодных условиях может быть разрушена.

Разновидности водосточных систем

Существует несколько параметров классификации: по методам организации стока воды и по материалу изготовления.

По способу организации

Тут системы будут такими:

  1. Неорганизованными. В этом случае вода стекает с кровли прямо на землю за счет уклона крыши. Недостатком такой организации является то, что жидкость попадает на стены и фундамент, ускоряя их разрушение. Для жилых зданий ее использовать не рекомендуется. Она больше подходит для технических и хозяйственных сооружений с односкатным типом крыши.
  2. Организованными внутренними. Они обустраиваются на многоэтажных домах. Такая система считается предпочтительной в условиях сурового климата. Водосточные трубы находятся внутри стен, поэтому риск их замерзания снижается.
  3. Организованными наружными. Они представляют собой конструкции из желобов и труб, посредством которых вода отводится с крыши.

По форме система бывает прямоугольной или круглой. Можно сделать ее самостоятельно или приобрести фабричный вариант.

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

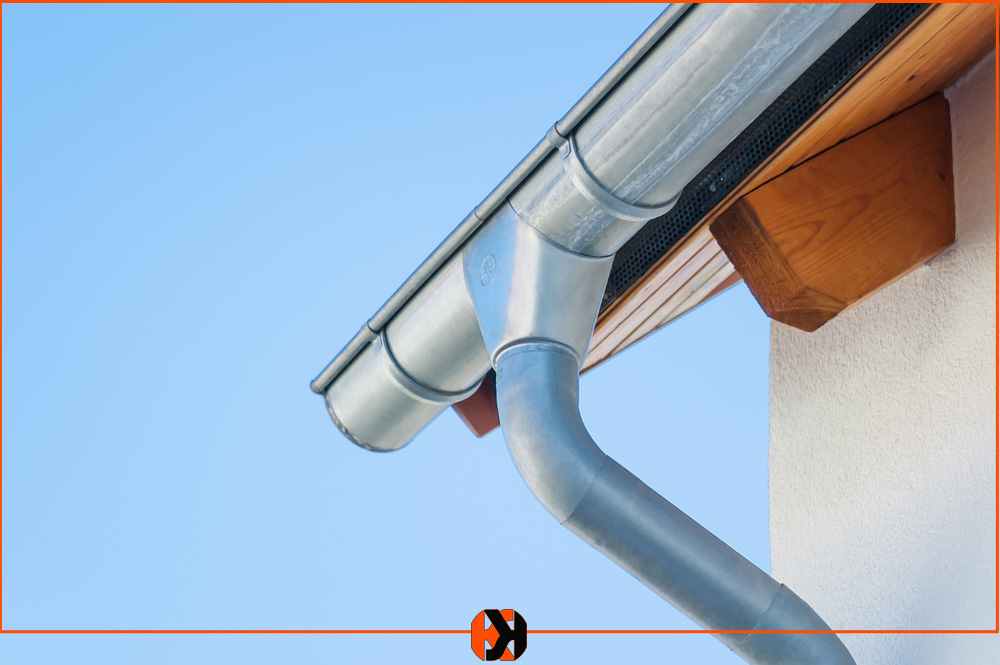

Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

  • возможность эксплуатации практически при любых температурных условиях;
  • стопроцентная инертность к ультрафиолету;
  • презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
  • лёгкость конструкции.

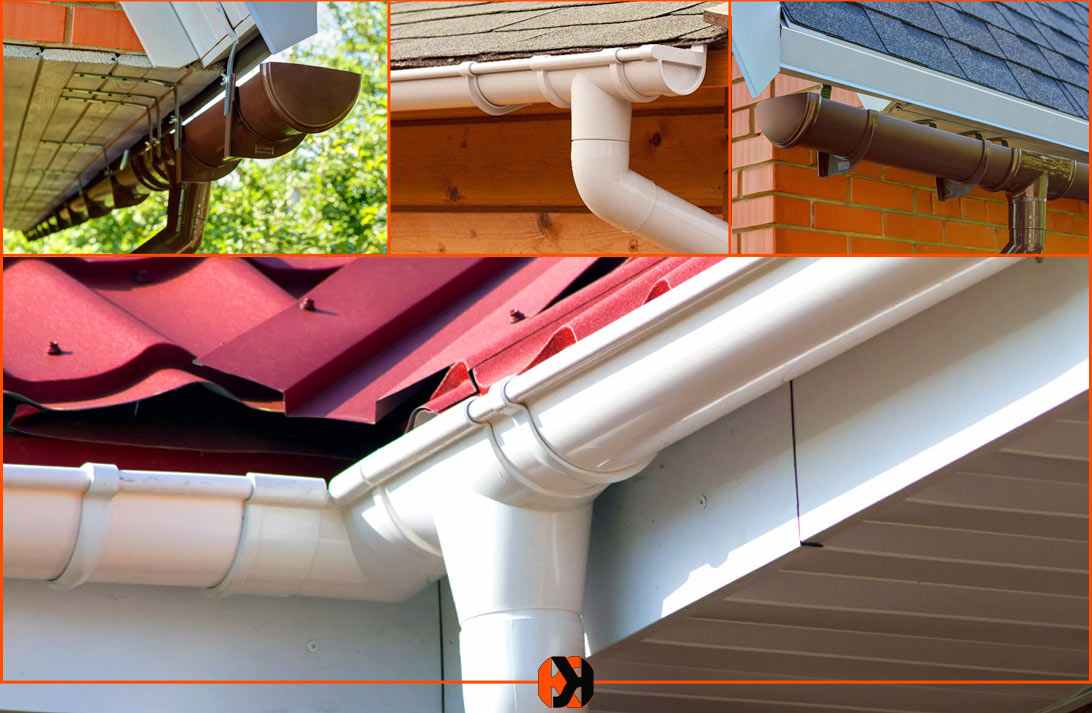

Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент

Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение

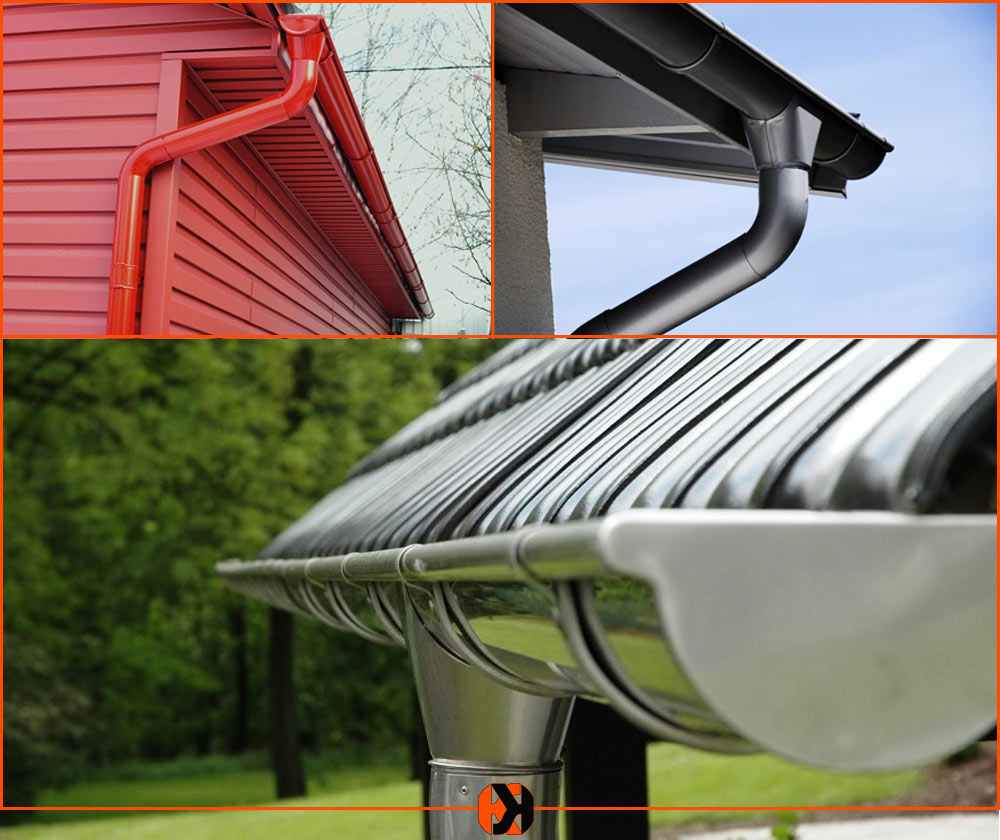

Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.

Виды водостоков для крыши

Такие системы разделяются по некоторым признакам. Водостоки с крыши по материалу изготовления разделяют на:

  • пластиковые;
  • металлические.

По виду используемого профиля различают:

  • круглый;
  • прямоугольный;
  • фигурный.

Пластиковые водостоки для крыши

Система представляет собой изделия из жесткого ударопрочного пластика. Для изготовления используют поливинилхлориды с применением различных добавок. Пластиковая водосточная система имеет следующие преимущества:

  • высокую устойчивость к влаге;
  • небольшой вес изделий;
  • защиту от шума;
  • стойкость к разной температуре;
  • защищенность от воздействия ультрафиолета;
  • легкость раскроя;
  • возможность установки на любые кровли;
  • большой выбор цветов;
  • сравнительно невысокую стоимость;
  • длительный срок службы.

Такие водяные стоки имеют следующие недостатки:

  • подверженность механическим повреждениям;
  • непригодность к восстановлению;
  • разный диапазон температурных расширений.

Такие системы производятся в следующих видах:

  • круглые;
  • прямоугольные;
  • квадратные;
  • трапециевидные.

Металлические водостоки для крыши

Такая система – классика проверенная временем. Металлические приспособления подходят для монтирования на любые виды кровли. Они подойдут для разных строений. Медная система благодаря налету патины, которая используется в виде защитной пленки, наделяет изделия благородным цветом, что обязательно понравится любителям старины. Строение с таким водостоком для крыши будет иметь аристократичный вид. В настоящее время для изготовления используют следующие металлы:

  • оцинкованную сталь;
  • алюминий;
  • титан цинковый;
  • медь.

Металлическая водосточная система имеет такие достоинства:

  • механическую прочность;
  • температурную устойчивость;
  • простоту монтажа;
  • долгий срок службы.

Среди недостатков выделяют:

  • вес изделий;
  • высокую стоимость;
  • шум во время дождя.

Схемы дворовой, внутриквартальной и уличной сетей водоотведения

После сбора внутренними устройствами стоки попадают в дворовую сеть канализации. Это может быть как общесплавная система для всех сточных вод, так и раздельная (для бытовых и ливневых стоков). Такая сеть обслуживает один или несколько домов и сооружений в пределах двора. Если водоотвод принимает стоки от нескольких дворовых сетей, расположенных в одном квартале, то он называется внутриквартальным.

Рис 02 – Схема дворовой и внутриквартальной сетей водоотведения

В конечной части внутриквартальной сети устраивают контрольный колодец, после чего водоотводная ветка присоединяется к уличной сети. В ней собираются стоки из нескольких внутриквартальных сетей расположенных вдоль улицы. Участок от контрольного колодца до уличной сети называют соединительной веткой.

Схемы водоотведения населенных пунктов

Существуют несколько общепринятых схем устройства водоотведения населенных пунктов. Их проектируют при развитии города, а также они формируются исторически – по мере присоединения к городу районов и предприятий. Они отличаются расположением коллекторов, трассировкой главного коллектора, наличием сооружений.

Выбор конкретной схемы зависит от нескольких объективных факторов:

  • расположения водоема; если это река, то и направления течения воды в ней, эти факторы влияют на места устройства сооружений очистки стоков;
  • топографических особенностей территории; так как сети бывают самотечными и напорными, то расположение насосных станций зависит от рельефа;
  • условий залегания грунтовых вод и состава грунта; это влияет на глубину устройства трубопроводов и коллекторов, наличие и расположение насосных станций;
  • особенностей планировки города или предприятия;
  • количество сетей водоотведения (при использовании раздельного водоотвода).

Разделяют такие общепринятые схемы сетей водоотведения:

  • зонная;
  • радиальная;
  • веерная (параллельная);
  • перпендикулярная;
  • пересеченная.

Пересеченная схема расположения сетей водоотвода широко используется при таком рельефе, при котором территория обслуживания снижается по направлению к реке. В таком случае коллекторы прокладывают перпендикулярно направлению течения реки, а главный коллектор располагают параллельно береговой линии. По нему стоки попадают на очистные сооружения. Такую схему иногда используют и при реконструкции старых систем.

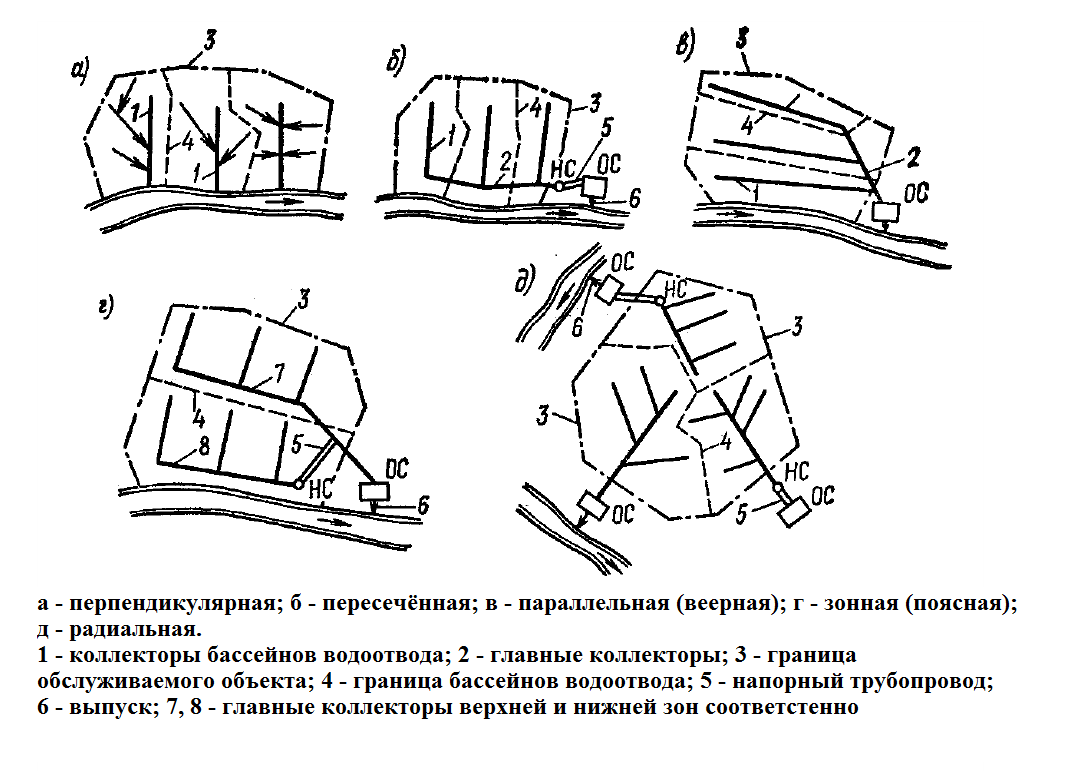

Рис 03 – Схемы водоотвода населенных пунктов

При перпендикулярной схеме все коллекторы от бассейнов канализации прокладывают перпендикулярно береговой линии водоема – наиболее короткой трассой. Параллельная, или веерная – коллекторы располагают параллельно или под некоторым углом друг к другу. Стоки от них сводят в главный коллектор, который прокладывают перпендикулярно водоему. Часто такую схему применяют при крутом уклоне территории к реке.

Радиальная схема водоотвода предназначена для отвода канализационных стоков от разных районов и территорий населенного пункта самостоятельными системами. При параллельной (веерной) схеме, которая часто используется при неровном (холмистом) рельефе, населенный пункт разбивается на зоны, для которых устраивают отдельные системы. Канализационный коллектор нижней зоны устраивают напорным до главного коллектора, а затем все стоки попадают на очистную станцию и сбрасываются в водоем.

Работаем по всей России Контакты. Тел/ф +;
  • Пользовательское соглашение
  • Политика обработки персональных данных

Как правильно установить водостоки?

Специалисты начинают работу по установке внутреннего и наружного водостоков с вычерчивания подробной схемы, на которой указывается точки установки воронок, крепежных кронштейнов, длина и уклоны желобов. Без такой схемы не удастся обеспечить точную стыковку конструкции и ее герметичность.

По технологии монтаж водостоков для крыши начинается с разметки точек установки водоприемных воронок. Максимальное расстояние между ними по длине карниза не должно превышать 20 метров.

После этого на лобовую доску карнизного свеса крепят два крайних кронштейна – самый короткий и самый длинный. Между ними с уклоном 3 мм на 50-60 см длины карниза натягивается шнур, отмечающий низ водосточного желоба.

Расчет материала

Для расчета материалов по СНиП необходимы следующие данные:

  • площадь кровли;
  • количество среднегодовых осадков;
  • температурный минимум зимой в регионе;
  • наличие дождевой канализации.

Данный расчет помогает определить количество желобов, а вернее суммарную длину свесов, которую поделили на длину одного желоба. Например, суммарная длина свеса равна 40 метров. Отнимите длину угловых элементов (по 15 см на одну сторону) Получается: 12*15 = 1,80. Затем: 40 – 1,8 = 38,2 м.

Стандартная длина одного желоба из оцинковки – 3 метра. Значит, потребуется 13 желобов (38,2/3 =12,7). Количество соединительных элементов подбирается по числу мест соединений в конструкции. В этом вам поможет чертеж, на котором нужно изобразить прямоугольник со схематично расположенными элементами водостока. Для нашего примера потребуется 18 соединительных муфт.

Если система не замкнутая, а желоба будут монтироваться с открытыми торцами, то нужно определить число заглушек. Например, для двускатной щипцовой кровли, на которой монтируется система в две нитки, нужно установить четыре заглушки. Если кровля четырехскатная, шатрового типа, заглушки не потребуются вовсе.

Число угловых элементов будет равным количеству наружных и внутренних углов дома. Количество труб выбирается таким образом, чтобы оно совпадало с числом водостоков, а их длина должна соответствовать высоте сооружения. В некоторых случаях нужны изогнутые колена. Их необходимость определяется шириной свеса.

На каждое соединение секций необходимо надеть хомут. Если труба трехметровая, то хомутов должно быть два: один сверху, другой снизу.

Расчет внутреннего водостока ведется по правилу – одна воронка на 0,75 метра кв. Шаг между воронками определяется делением длины крыши, вымеренной по продольной оси, на количество воронок. Кроме водоприемников для системы потребуются:

  • стояки;
  • отводящие трубы
  • выпуск.

Для внутреннего водостока можно выбирать трубы диаметром 100, 140, 180 мм. Длина может составлять 70 или 150 м. Поступающая влага передается ливневой канализации. Если водоотводы предполагается использовать круглогодично, то систему лучше разместить в отапливаемой зоне.

Внутренняя система часто страдает из-за мусора, который может попасть в нее с крыши. Конструкция защиты предельно проста – колпак и стакан. Это вспомогательный элемент, но он хорошо справляется с задержанием различного мусора.

Такое вспомогательное устройство не потребуется, если внутренний водосток устанавливается с сифоном. Это специальный клапан для ливневой канализации, подключенной к водостоку. Он удерживает давление воды, находящейся в трубах. При заполнении водосточной системы клапан открывается, происходит очень быстрый выброс осадков. Образование засоров в сифонной системе происходит редко, чистить ее практически не нужно.
