Сборка каркаса перекрытия

Преимущества использования двутавровых опор в строительстве

Такая конструкция пришла к нам из-за рубежа, где балки используются для перекрытий в коттеджном малоэтажном строительстве уже более 30 лет. В основном такое же применение нашли они и у нас.

Главными достоинствами в применении двутавровых балок являются:

1. Прочность. Даже при длительной эксплуатации траверсы остаются в первоначальном состоянии.
2. Легкий вес. В отличие от металлических аналогов балки сравнительно легко монтировать, при этом они могут нести на себе большие нагрузки.
3. Независимость от ширины строения. Длину опорной траверсы можно регулировать с помощью вставок (до 13 метров), при сохранении нагрузочной способности и надежности изделия.
4. Бюджетная стоимость. Цена на деревянные двутавровые изделия значительно ниже, чем на другие подобные перекрытия. Экономический эффект у них достигает от 30 до 200% по сравнению с другими аналогичными материалами.

Эти перекрытия, обработанные пропиточными биозащитными средствами, не теряют своих качеств под действием влаги и от перепадов температуры.

Достоинства двутавровых балок

Несомненно, плюсов у опорных изделий подобного вида достаточно для того, чтобы сделать выбор в их пользу. А они следующие:

1. Благодаря сравнительно малой высоте деревянного двутавра, можно наиболее экономно расходовать древесный материал.
2. Эти перекрытия не подвержены скручиванию, деформации и изменению размеров, как их цельные «собратья», которые используются для тех же целей. (Такой пиломатериал в виде бруса или бревен при сушке теряет влагу, и от этого происходят изменения в линейных размерах и геометрической форме).
3. При монтаже двутавровых балок в них можно прокладывать скрытые коммуникации: кабеля, водопроводные трубы, воздуховод.

К тому же, балки – простые при монтаже перекрытий. Строителям не нужно владеть специальными навыками, благодаря чему значительно сокращается время на установку.

Перекрытия из древесины

Деревянные брусья широко используют при строительстве частных объектов. Применяется хвойная древесина и лиственные пиломатериалы.

Прочностные характеристики деревянных брусьев позволяют использовать их с уменьшенным расстоянием между опорами:

• при формировании оснований между этажами – до 5 м;
• для технических помещений под крышей – максимум 6 м.

С одной стороны брусья зашиваются настилом, выполняющим функции пола, а с другой формируется потолочная поверхность. Свойства древесины позволяют размещать деревянные брусья с расстоянием 40–50 см.

Очень важное преимущество конструкции из дерева – малый вес

Положительные стороны деревянной конструкции:

• уменьшенный вес, не требующий усиленного фундамента и не оказывающего разрушительного влияния на коробку;
• ускоренный монтаж, позволяющий самому оперативно выполнить работы без использования грузоподъемных средств.

Недостатки деревянных балок:

• пожароопасность. Требуется специальная обработка древесины;
• чувствительность к влаге. Необходима обработка антисептиком.

Использование досок и цельного бруса

В случае применения цельного деревянного бруса или досок для устройства перекрытия длину пролёта выбирают в пределах 4–6 м, что в два раза меньше от максимального расстояния при использовании строительных конструкций из клееного бруса. Детали из скреплённых досок часто изготавливаются прямо на строительном объекте.

По прочности конструкции превосходят цельные балки. Основным достоинством изделий считается возможность устройства составной детали из нескольких досок. Строители могут самостоятельно регулировать толщину балки путём скрепления необходимого количества элементов. Доски соединяют между собой при помощи резьбовых элементов. Под болты и гайки устанавливают резиновые или пластиковые шайбы. Элементы предотвращают воздействие коррозии на металлические закладные детали, защищают древесину от врезания гайки при затягивании.

Особенности возведения

Строить такие ограждающие конструкции допускается практически из любых материалов. Самонесущие стены — это элементы здания, возводиться которые могут из дерева, кирпича, блоков. В любом случае собираются такие конструкции исключительно на прочных опорах. Заливают их основания одновременно с фундаментом самого здания.

Сопрягают самонесущие стены кирпичные, блочные и т. д. с другими видами ограждающих конструкций исключительно с использованием гибких связей. При применении жестких из-за неодинаковой степени нагруженности элементы здания в последующем могут потрескаться и деформироваться. Соответственно, и проживать в доме станет небезопасно.

Самонесущие стены — это конструкции, которые при кладке из кирпича или блоков по нормативам полагается армировать. Однако укрепляют такие ограждающие части зданий обычно не настолько тщательно, как нагруженные. Пруты при возведении стен этого типа вставляются через большее количество рядов кладки. Арматуру же для таких конструкций по нормативам допускается использовать диаметром 1-2 мм.

Устройство проемов в перекрытии

Для одноканальной дымовой трубы размер проема будет небольшим, достаточно будет установить 2 распорки между балками. Если же проем должен быть немного шире как показано на рис. 10, то одну из балок в месте проема разрезают и укорачивают. Укороченные балки крепят к поперечным балкам, которые в свою очередь крепятся к соседним несущим балкам перекрытия по обе стороны проема. Дополнительных расчетов для данной ситуации проводить не требуется.

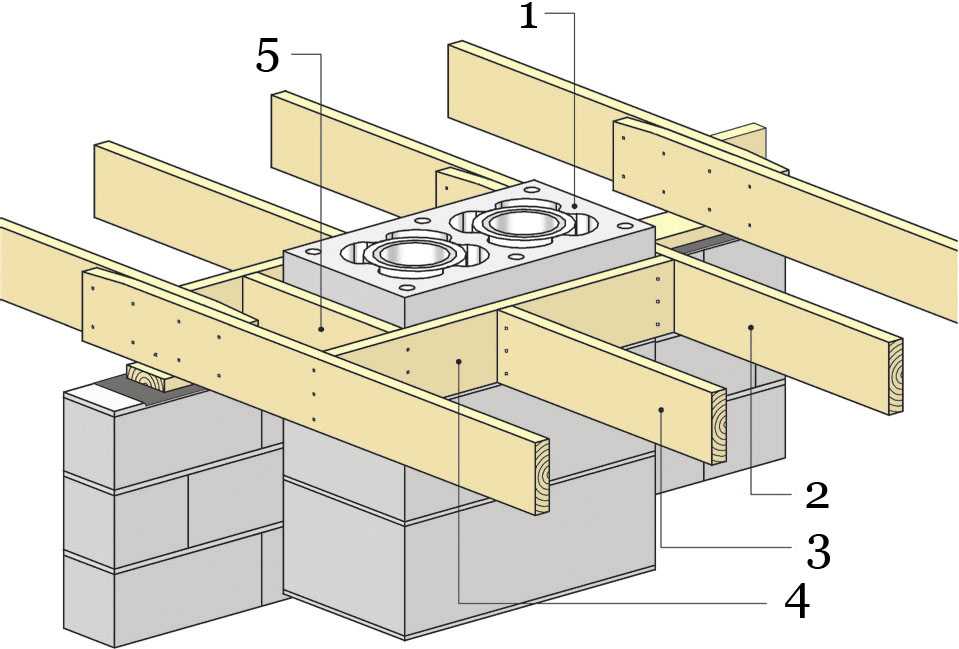

Рис.10. Устройство проема в перекрытии для дымовых или вентиляционных каналов.

1 – Дымовые, вентиляционные каналы2 – Несущая балка перекрытия3 – Укороченная балка перекрытия4 – Поперечная балка 5 – Распорка

Для стандартных лестничных проемов в малоэтажном деревянном домостроении достаточно применить сдвоенные несущие балки с обеих сторон проема и сдвоенные поперечные балки, в том случае если они не опираются на внутреннюю стену.

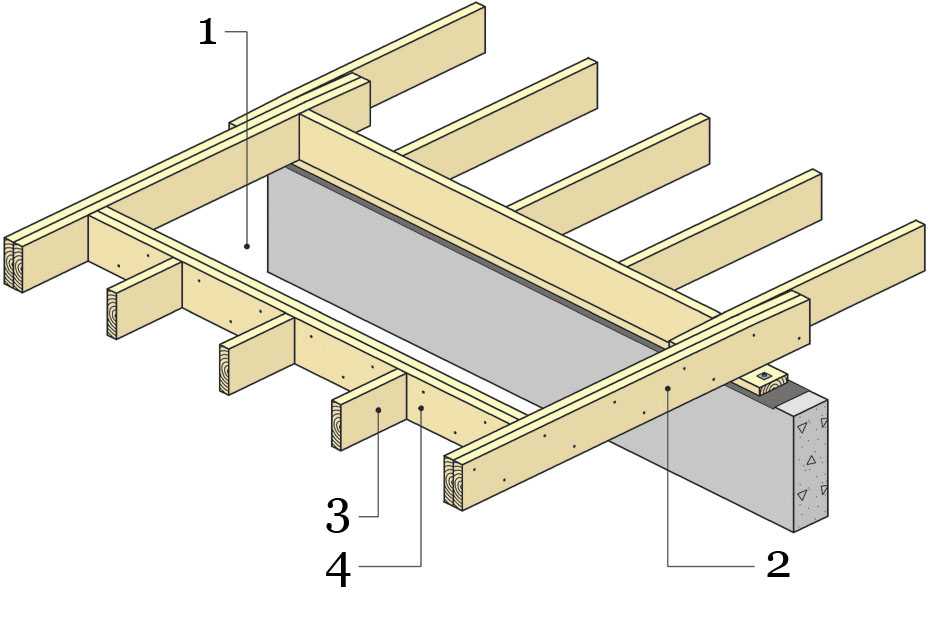

Рис.11. Устройство лестничного проема.

1 – Лестничный проем2 – Сдвоенная балка3 – Укороченная балка4 – Сдвоенная поперечная балка

Во всех остальных случаях необходимо произвести дополнительные инженерные расчеты.

Больше информации о строительстве деревянных каркасных перекрытиях можно узнать в рубрике  «Каркасное перекрытие».

Бескаркасный (стеновой) несущий остов

Это самый распространенный в коттеджном строительстве тип. Самый простой тип строительства частных домов и поэтому его применяют при строительстве коттеджей и частных домов повсеместно. В данном случае несущий остов образуется из массивных продольных и поперечных стен, связанных с фундаментом, перекрытия (балочные или плитные, подробнее о перекрытиях в статье «Перекрытия в частном загородном доме») уложенных на стены, лестниц (они придают жесткость остову по вертикали и горизонтали. Можно сказать, что несущий остов представлен в виде жесткой и устойчивой коробки, состоящей из связанных стен и перекрытий. Нижняя часть стен обычно более массивна чем стены верхних этажей, из-за того что она должна воспринимать вес вышележащих

перекрытий и стен. К примеру цокольный этаж коттеджа может быть выполнен из керамического кирпича толщиной 510 мм, а второй этаж может иметь более тонкие стены 380 мм. Таким образом стены должны выполнять роль несущей конструкции и теплоизолирующе-ограждающей.

Стены в данном типе остова могут быть выполнены из кирпича, железобетонных блоков, блоков из легких бетонов, природного камня, дерева и т. д. Толщина несущих стен в зависимости от материала может быть от 250 мм до 700 мм. Толщина ненесущих стен и перегородок от 100мм. Плиты перекрытия обычно сборные или монолитные, толщиной от 150 мм.

Бескаркасный несущий остов может быть таких видов:

с продольными несущими стенами

В данном случае основой остова выступают несущие стены, которые располагаются вдоль длинной стороны частного дома, перекрытия укладываются поперек дома (то есть перпендикулярно стенам). Устойчивость и жесткость таких зданий обеспечивается лестничными маршами, торцевыми и поперечными стенами, перекрытия выполняют роль жесткой горизонтальной диафрагмы. Шаг продольных стен в таких домах обычно равен длине плиты перекрытия (4,2 м;5,4 м;6 м). Такой тип остова применяют в домах имеющих вытянутую форму.

с поперечными несущими стенами

Несущие стены располагаются вдоль меньшей стороны дома и перекрытия укладываются на них. Стены вдоль длинной стороны дома можно делать не несущими или самонесущими (стены способные выдерживать нагрузку только от своего веса), но при этом они должны обладать теплоизолирующими свойствами и защищать от уличной температуры. Остов с поперечными несущими стенами обладает по сравнению с несущим остовом с продольными несущими стенами большей поперечной жесткостью и устойчивостью. Недостаток этой конструктивной системы связан с невозможностью варьировать ширину жилых помещений, которая раз и навсегда ограничена поперечными несущими стенами.

с продольными и поперечными несущими стенами

Эта схема представляет собой комбинацию из продольных и поперечных несущих стен, перекрытия укладываются в продольном и поперечном направлениях. Такие схемы применимы для коттеджей, в которых архитектурную форму тяжело решить при помощи только продольных или только поперечных несущих стен. То есть когда коттедж имеет неординарную форму в плане и сложно решить пространство только продольными или только поперечными стенами.

Жесткость и устойчивость несущего остова в таких домах обеспечена за счет взаимосвязи стен и перекрытий, лестничных маршей(в случае если лестничный марш выполнен из монолитного железобетона или металлаи жестко связан с несущими элементами остова).

Расчет длины балок перекрытия.

Размеры пролета, который необходимо перекрыть и размер заделывания балок перекрытия в стены определяет длину балок. Длина замеряется рулеткой. Глубина заделывания балки в стену в каждом случае должна определяться индивидуально, исходя из того материала, из которого изготовлены стены. В кирпичные или бетонные стены балки перекрытия устанавливаются в пазы глубиной около 100 мм, если балка перекрытия изготовлена из доски и на глубину 150 мм, если балка из бруса. В деревянных стенах вырубают специальные зарубки, глубина которых должна составлять не менее 70 мм. В случае крепления балок перекрытия к деревянным стенам при помощи специальных металлических креплений, в качестве которых используют уголки, кронштейны, хомуты, длина балок такая же, как и расстояние между стенами. В некоторых случаях на деревянные балки перекрытия монтируют стропильные ноги крыши и тогда необходимо выпустить балки за стену на 30-50 см, чтобы сформировать свет будущей крыши.

Балки перекрытия в зависимости от того из какого материала или древесины они изготовлены могут перекрывать разный размер пролетов. При этом необходимо учитывать, что оптимальным является длина пролета в 2,5–4 м. При длине до 6 м может быть использована балка перекрытия из обрезной доски или бруса. От 6 до 12 м уже необходимо применять балки перекрытия из клееного бруса, которые могут быть прямоугольными или двутавровыми. В случае же использования обычных балок перекрытия необходимо опирать их на промежуточные опоры, в качестве которых выступают стены или колонны. Вместо балок, если длина пролета составляет более 6 м, можно использовать деревянные фермы.

Толщина несущих стен

Толщина стен может различаться в зависимости строительного материала, из которого возводилось здание и его конструктивных особенностей. Если, например, дом выложен кирпичной кладкой, то минимальная толщина такой несущей стены определяется количеством кирпичей в одном ряду. Если она превышает значение в тридцать восемь сантиметров, то стена является несущей.

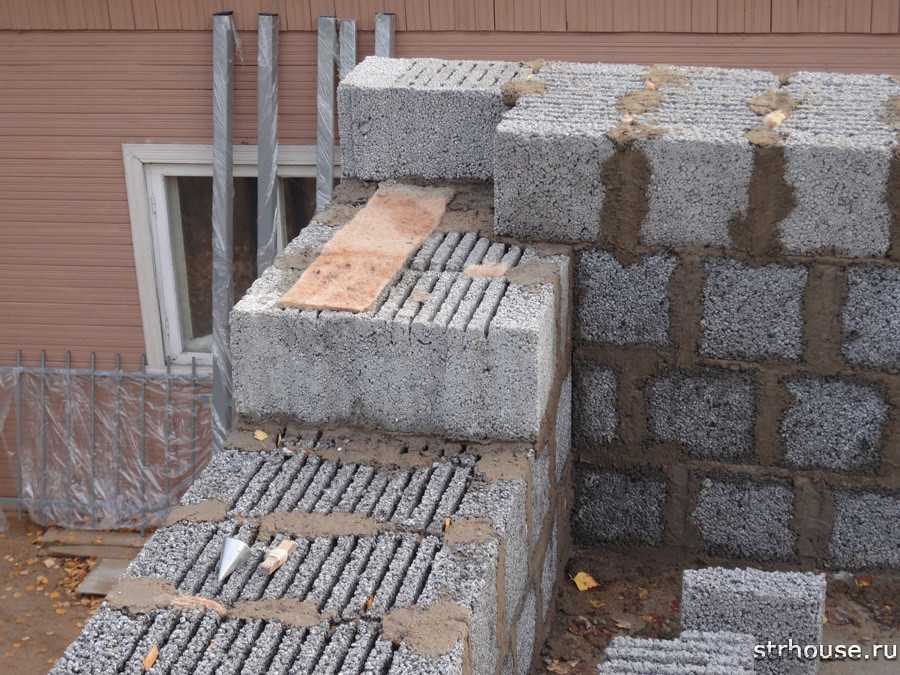

Толщина стен из керамзитобетонных блоков составляет в основном четырнадцать сантиметров, размеры несущих стен превышают эти значения и составляют примерно 90 сантиметров.

Толщина стен из газосиликатных блоков зависит от их плотности. При плотности 400 кг/м3 из них можно строить наружные стены одноэтажных домов, хозяйственных построек, подсобных помещений. Плотность газосиликатных блоков 500 кг/м3 дает возможность использовать их при возведении несущих стен при строительстве домов, высотой до трех этажей. Плотность в 700 кг/м3 обеспечивает их использование при строительстве многоэтажных жилых и административных зданий.

Как правило, несущие газобетонные стены изготавливают из блоков, толщиной 30-40 сантиметров. Подробнее о размерах газобетонных блоков мы рассказывали в статье про сравнение газобетона и пенобетона.

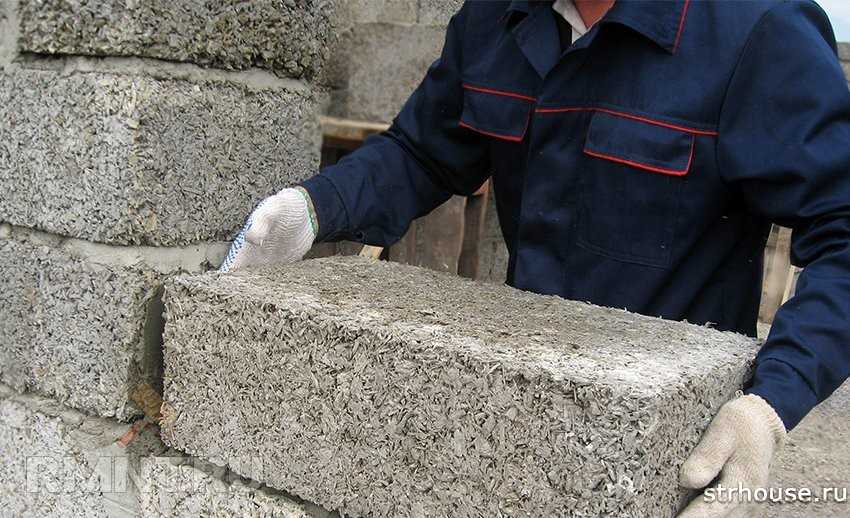

Толщина стен из арболита также зависит от его плотности. Арболит представляет собой уникальный материал, в состав которого может входить до девяноста процентов древесной щепы, поэтому по своим качествам он близок к дереву. Блоки из арболита плотностью менее 500 кг/м3 и используют для теплоизоляции, плотность более 500 кг/м3 является конструкционной.

Для сравнения приведем стандартную толщину несущих стен их разных материалов:

• толщина стен из кирпичной кладки — 1,5 м;
• толщина стен из арболита- 0,40 м;
• толщина стен из керамзитобетонных блоков- 0,90 м;
• толщина стен из газосиликатных блоков — 0,40 м.

Каркасный дом из двутавровых балок

Применение двутавров в домостроении позволяет в четыре раза увеличить прочную конструкцию стен, по сравнению с простыми каркасными строениями. В итоге здание, выстроенное по канадской технологии из этого материала, получается надежным и облегченным, а возведение дома – сравнительно недорогим и с сокращенными сроками.

Достоинства такого строения:

• Ровные стены внутри и снаружи дома;
• Увеличенная прочность и устойчивость остова;
• Отсутствие прогиба, кручения и гниения перекрытия;
• Длительный срок службы;
• Сравнительно невысокая стоимость строительства здания из двутавровых балок.

К тому же при возведении каркаса дома можно незаметно установить в проемах изделия все коммуникационные магистрали и электропроводку.

Особенности устройства стен

Для стен также создается каркасная силовая основа в виде вертикальных стоек и вспомогательных узлов поддержки по горизонтали. Над проемами устанавливаются перемычки, а по всей несущей системе из колонн монтируются пояса обвязки – как минимум, сверху и снизу. Обшивка стен засыпного дома выполняется из жесткого листового или плитного материала. Панели должны соответствовать нагрузкам от собственной массы перекрытий дома и от ветра. Если жесткая обшивка исключается, тогда потребуется дополнительное укрепление диагональными связками или распорками.

Засыпку стен утеплителем желательно выполнять в теплое время, чтобы изначально минимизировались риски переувлажнения материала

В процессе заполнения важно исключать пустоты, проемы, зазоры и недосыпанные участки. Подобные дефекты влияют не только на теплопроводность, но и на конструкционную целостность

Стеновые ниши могут обеспечиваться опилками, арболитом, песком, керамзитом и т. д. Наиболее дешевым и практичным будет вариант устройства засыпного дома из опилок, которые можно получить бесплатно и в нужном объеме на пилорамах. Другое дело, что потребуется и предварительная обработка материала. Специалисты рекомендуют опилки хорошо просушить, спрессовать, а также смешать с цементом, который исключит и риски переувлажнения наполнителя в процессе эксплуатации дома. Если стоит задача повышения конструкционной надежности стен, то лучше использовать вместо цемента клеевое связующее. Желательно выбирать составы с антисептическими и огнеупорными свойствами.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м2). В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Совет

Лучшим сечением для прямоугольных деревянных балок считается с соотношением высоты к ширине 1,4 : 1.

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:

• Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
• При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
• Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
• При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
• Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
• Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Если шаг увеличивается, то следует увеличивать и величину сечения балки.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

пролёт (м)/ шаг установки (м)	2,0	2,5	3,0	4,0	4,5	5,0	6,0
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м2. Вот значения для шага установки 60 см:

Нагрузки, кг/пог. м	Сечение балок при длине пролета, м
3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	50х140	50х160	60х180	80х180	80х200	100х200	100х220
200	50х160	50х180	70х180	70х200	100х200	120х220	140х220
250	60х160	60х180	70х200	100х200	120х200	140х220	160х220
350	70х160	70х180	80х200	100х220	120х220	160х220	200х220

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: https://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

• нет в продаже балок с требуемым сечением;
• доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Деревянные балки-двутавры – сортамент и практическое применение

Целесообразность применения двутавровых балок из дерева вызывает немало сомнений. В частности, многие недоумевают, чем они отличаются от простых деревянных брусьев. Ответ на эти сомнения кроется опять-таки в особой конструкции двутавра, который в данном случае состоит из двух деревянных полок и фанерной стенки – за счет этого он способен выдержать изгибающую нагрузку, в несколько раз большую, чем монолитная балка с простым сечением.

Деревянные двутавры – новинка на рынке стройматериалов

Виды и типоразмеры деревянных профилей

Ассортимент этого стройматериала достаточно хорошо проработан и позволяет его применять как несущий элемент не только перекрытий и стропильных систем, но и каркасов стен и крыш. Так, различают следующие серии деревянных двутавров:

• клееная (БДК) – балка склеивается из конструктивных элементов синтетическими смолами под высоким давлением и предназначена для использования в коротких пролетах;
• клееная усиленная (БДКУ, БДКУ-Л) – благодаря увеличенной ширине полки (64 мм) балки этой серии имеют достаточную площадь для гвоздевого крепления и могут быть применены на длинных пролетах;
• клееная широкая (БДКШ, БДКШ-Л) – отличаются еще более широкой полкой (89 мм), поэтому серия предназначена для использования в конструкциях, испытывающих крайне высокую нагрузку, стропильных системах или на сверхдлинных пролетах;
• стеновая усиленная (СДКУ, СДКУ-Л) – этот вид балок используется в каркасе стен в качестве его основы;
• стеновая широкая (СДКШ, СДКШ-Л) – стойки с такой маркировкой применяются для изготовления стеновых панелей.

Литера Л в конце маркировки означает, что балка изготовлена из высокопрочного бруса LVL, что придает ей прочность, превышающую обычную в 1,25–1,5 раза. Стандартная длина балок – 6 м, тогда как серии БДКУ-Л и БДКШ-Л выпускаются в длинах от 6,5 до 8 м. Их высотный ряд выглядит таким образом: 241 мм, 302 мм, 356 мм, 406 мм, 457 мм.

Каркасное здание из двутавровых балок

Монтаж перекрытия их двутавров

Достоинства двутавровой балки из дерева

Конечно, система двутавровых деревянных конструкций не может в полном объеме заменить металл и железобетон, однако они остаются лидером среди современных и надежных стройматериалов благодаря целому ряду технических и эксплуатационных характеристик:

• универсальность применения – такие двутавры пригодны для строительства каркасных, кирпичных, блочных и деревянных домов;
• малая масса опорного стержня (6-метровая балка весит в среднем около 40 кг), позволяющая вести монтаж без привлечения спецтехники;
• высокая скорость монтажа и его простота – опытный монтажник за день может перекрыть весь дом с помощью простого плотницкого инструмента;
• широкий выбор производственных серий и солидная номенклатура размеров;
• низкая теплопроводность и водоустойчивость (при условии достаточной просушки древесины).

К условным минусам деревянного двутавра следует отнести зависимость его надежности от условий производства: качества и сорта древесины, из которой изготовлены опорные части и стойки балки, термостойкости и пластичности клеящей массы, точности геометрических размеров и сборки элементов.

Варианты расчета и монтаж материала

Так же, как и в случае с металлическими двутаврами, подбор размеров деревянного двутавра ведется исходя из расчетной и нормативной нагрузки, условий эксплуатации, шага балок и длины пролета. В отдельных случаях допустимо воспользоваться табличными данными, предлагающими готовые технические решения. Однако ввиду особой ответственности перекрывающих и стропильных конструкций, эти параметры рекомендуется сверить у профессионального архитектора.

Таблица 1: Подбор типоразмера деревянного двутавра при устройстве перекрытия

Таблица 2: Подбор типоразмера деревянной двутавровой балки при устройстве наклонных стропил

Установку двутавров производят с помощью временных крепежных элементов, которые в дальнейшем заменяются стационарными.

Эксплуатировать поверхность до того времени, как смонтирована обвязка и не установлены постоянные закрепления, запрещено. Тщательно рассчитанные и грамотно собранные конструкции из двутавров отличаются надежностью, долговечностью и высокой несущей способностью.

Чем хорош канадский метод строительства перекрытия?

Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:

Преимущество №1. Удивительная прочность

Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:

Преимущество №2. Точная геометрия

Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.

Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).

И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.

Преимущество №3. Комфортный вес

Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?

Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.

Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.

В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше

И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной

Преимущество №4. Изготовление в домашних условиях

Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.

Преимущество №5. Практичность в утеплении

И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:

Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!

Виды перекрытий

Перекрытие – это горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всего строения. При строительстве дома применяют следующие виды перекрытий:

• цокольное или подвальное перекрытие;
• межэтажное перекрытие;
• чердачное перекрытие.

Чердачное перекрытие

Естественно, самые прочные – металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше всего использовать для цокольного перекрытия, так как оно несёт наибольшую нагрузку. Из стальных балок можно устраивать длинные пролёты с большим расстоянием между балками. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними тяжело работать, а высокая цена металла увеличивает расходы на строительство.

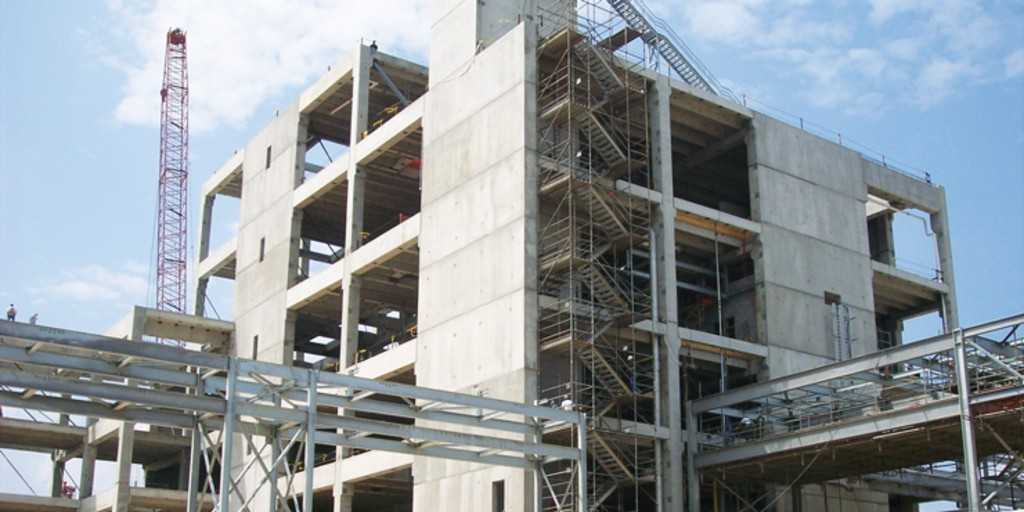

Железобетонные балки перекрытия выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их монтажа понадобится специальная техника.

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надёжный и экологически безопасный материал, который не навредит жильцам дома. Балки из дерева относительно недорого стоят и имеют небольшой, по сравнению с предыдущими видами вес, поэтому их легко устанавливать. Однако дерево огнеопасно, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.

Типы и виды деревянных перекрытий

По предназначению деревянные балки перекрытия разделяются на такие виды:

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

Монтаж перекрытия

Чтобы здание долго прослужило, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуковую и теплоизоляцию, а также хорошо вентилироваться.

При установке деревянных балок чаще всего используют маячный способ монтажа. Вначале монтируют крайние балки, а затем промежуточные. Чтобы не допускать ошибок во время работы, используют уровень. В случае перепадов высоты, балки можно выровнять подложив под торцевые концы пропитанные битумным праймером обрезки.

Перед началом установки проводят сращивание или обрезку балок до нужных размеров. Сращивание балок из бруса по длине обычно проводят способом «замочный паз». Для этого концы брусьев спиливают на 1\2 толщины и заглубляют один торец в толщу другого. Затем места соединений фиксируют.

Сращивание двух балок

Расстояние между деревянными балками не должно быть меньше 60 см и превышать 1 метр. В конструкции из брёвен или клеёного бруса шаг делают больше, чем в дощатых перекрытиях. При монтаже чердачного перекрытия расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса торцы балок заглубляют в несущую стену минимум на 15 см. У двутавровых балок это значение разрешено уменьшить до 7 см. Заделывают углубления раствором или монтажной пеной. Возможно закрепление концов на стенах с помощью стальных связей. В местах опор на балках делается гидроизоляция.

Гидроизоляция балок в местах опор обязательна
