Дренаж фундамента дома и участка: варианты, последовательность и технология монтажа

Отвод воды с кровли

Материал кровельного слива разнообразен: сталь, медь, сталь с полимерным покрытием, алюминий и т.д. Особенной популярностью пользуется пластик. Он экономичен, устойчив к повреждениям, является шумоизолирующим материалом, герметичен, легок как в весе, так и в монтаже.

Для правильного конструирования кровельного слива понадобиться:

  1. Кронштейн металлический;
  2. Шпилька со специальной гайкой;
  3. Регулируемое крепление;
  4. Кронштейн желоба;
  5. Наконечник;
  6. Муфта соединительная;
  7. Колено;
  8. Заглушка воронки;
  9. Заглушка желоба;
  10. Угловой элемент;
  11. Воронка;
  12. Соединитель желоба;
  13. Желоб водосточный;
  14. Труба водосточная.

Количество и тип каждого элемента зависит от периметра кровли и количества перекачиваемой жидкости, т.к. слишком мощный водоотвод нерационален с точки зрения финансовых затрат, а слабый — не будет справляться с поставленной задачей. Необходимо найти оптимальный вариант. На рисунке указаны необходимые размеры, характерные для средней полосы России.

На заметку! Чтобы уменьшить затраты на приобретение расходных материалов вы можете изготовить желоба самостоятельно. В домашних условиях можно сделать бетонные элементы, воспользовавшись специальными формами для заливки.

Составление проекта дренажной системы

Чтобы добиться максимального результата и создать действующую систему отвода вод, необходимо составить проект дренажа. При составлении схемы и плана рекомендуем опираться на нормативы, представленные в СНиП 2.06.15-85. Здесь же можно найти информацию о размерах, качестве и материале элементов для дренажных систем.

Проект обязательно должен включат в себя и общие положения (например, чертеж системы на территории дачного участка), и проработанную детализацию всех элементов – от дренажных труб до колодцев и сложных узлов (+)

Обязательное приложение – смета с указанием строительных мероприятий и сумм на материалы и работы.

Перед составлением проекта необходимо самостоятельно или при помощи специалистов подготовить следующие материалы:

  • данные о грунте и верхних почвенных слоях (состав, технические характеристики);
  • план расположения всех значимых объектов – зданий, бассейна, беседок, дорог;
  • схемы фундаментов построек в разных ракурсах и в разрезе, с указанием размеров и глубины закладки;
  • топографическая карта дачного участка с указанием особенностей рельефа;
  • схема существующих поверхностных и находящихся в земле коммуникаций;
  • данные о гидрогеологических особенностях местности.

Также на схемах и чертежах желательно указать декоративные объекты и места посадки зеленых насаждений. Это необходимо, чтобы элементы дренажной системы не повредили фруктовые деревья, клумбы, альпийские горки и др.

Проекты для песчаных и глинистых грунтов различаются. Например, для песчаных легче разработать систему, направленную на понижение уровня грунтовых вод, а для суглинков наиболее эффективным является местный открытый дренаж. Напоминаем, что дренажная система эффективно функционирует только при профессиональном подходе, любительские схемы часто не срабатывают.

Проектирование

Первая направлена на защиту фундаментов и корней деревьев от излишней влажности, образующейся от близкорасположенных грунтовых вод. Но даже если на участке нет проблем с грунтовыми водами, то позаботиться о сооружении ливневой системы нужно в любом случае.

В противном случае, на участке после каждого дождя будет грязь и лужи, а весеннее таяние снега превратит территорию в болото. Проектирование дренажной системы – начальная и обязательная стадия любого строительства. Не является исключением и строительство дренажной системы.

Немного теории

Чтобы понять, как осуществляется проектирование дренажа, сначала нужно разобраться с терминами, которые употребляют специалисты:

  • Дренаж – это процесс осушения грунта с использованием различных средств – труб или дренажных слоев. При этом в дренажных устройствах не должно накапливаться ила (частиц почвы).
  • Трубопровод дренажный – система дренажных труб, соединенных фитингами, которые предназначены для отведения воды.
  • Слой дренажный – это пропускающий воду слой материалов, состоящий из фильтрационного и инфильтрационного слоя.
  • Фильтрационный слой служит для задержки частиц почвы, он предотвращает образование ила.
  • Инфильтрационный слой используется для отведения воды из зоны соприкосновения с почвой.

  • Разделяющий слой – это слой водонепроницаемого материала, располагаемый между плитой фундамента и дренажной системой.
  • Ступенчатый фильтр – это дренажный слой, состоящий из нескольких слоев, каждый из которых имеет своё значение водопроницаемости.

Выполнение расчетов

Для того чтобы разработать проект дренажной системы для участка и выполнить гидравлический расчет дренажа, необходимо собрать следующие данные:

  • Какова проницаемость отдельных пород, составляющих грунт на участке, а также степень растрескивания твердых пород в данной местности.
  • Какова устойчивость пород, составляющих грунт, к суффозии (процессу вымывания из породы минеральных частиц, которая может привести к «засолению» почвы).
  • Имеются ли на участке тектонические нарушения, и каково качество пород в данной зоне.
  • Каков состав грунтовых вод в данной местности.
  • Где расположены источники питания грунтовых вод и какова интенсивность их деятельности.

Иными словами, расчет дренажа – это сложная работа, требующая профессиональных знаний.

Советы по проектированию

  • Выполнение проекта производится в соответствии с нормативными документами — СНиП 2.06.15-85.
  • Для создания дренажных систем допускается применение керамических, асбестоцементных или полимерных труб.
  • Как правило, современный проект дренажа составляется с учетом использования пластиковых дренажных труб. Этот вариант наиболее практичный. Материал недорогой, удобный в работе, имеющий небольшой вес и долговечный.

  • Трубопровод монтируется с уклоном к месту сбора воды. Величина уклона должна составлять 0,5 – 0,7%.
  • Любой проект дренажной системы должен включать в себя элементы, позволяющие контролировать работу систему и осуществлять ее промывку. Иными словами, в схему должны быть включены ревизионные колодцы.
  • Перед внешней стеной цокольного этажа, покрытой гидроизоляцией, следует предусмотреть устройство вертикального дренажного слоя. Этот слой служит для механической защиты гидроизоляции и для отведения воды в трубы дренажной системы.
  • Стандартный проект дренажа участка предусматривает размещение трубопроводов вдоль наружной стены фундамента. Если план фундамента имеет неправильную форму, допускается увеличение расстояния от фундамента при условии, что будет обеспечено наличие инфильтрационного слоя между стеной фундамента и дренажной трубой.
  • Дно трубы должно располагаться на уровне, не менее чем на 20 см ниже, чем самая нижняя точка фундамента. Выступ верхней части трубы выше уровня нижней части плиты фундамента не допускается.
  • Пристенный дренаж должен обходить все стены строения по внешнему периметру.

Геометрическое проектирование

Монтаж дренажной системы также выполняется согласно определенным правилам. Конструкция системы контролируется не только СНиП, но и ГОСТ 1839-80. Что указывается в нормативах:

  1. Минимальный уровень заложения горизонтального дрена зависит от уровня грунтовых вод, но по определению глубина находится в пределах 70–150 сантиметров;
  2. Ширина траншеи должна быть в пределах 25–50 см;
  3. Прокладку дрена нужно производить по уклону. Учтите, что траншея тоже имеет определенный наклон – 2 сантиметра на каждый метр;

  4. Для учета перепада сточных вод и контроля работы дренажной системы, нужно устанавливать септики. Это колодцы, которые монтируются в самой низкой точке осушительной системы. Они могут быть закрытые и открытые, и изготавливаться из полипропилена, бетонных колец, металла и т. д.;
  5. После на дно траншеи устанавливается утеплитель (пленка, текстиль, геотекстиль, хворост), и монтируются трубы;

  6. Канава присыпается сверху, грунт утрамбовывается и дренажная система готова к эксплуатации.

Во время установки дренажа нужно учитывать также расположение других коммуникаций. При допустимой высоте труб в 50 мм, нужно чтобы расстояние между подземным проводом электрической сети (если имеется) или канализацией составляло около 150 мм.

Что такое УГВ

Уровень грунтовых вод — это та глубина, на которой находится полностью насыщенный водой слой горных водопроницаемых пород. УГВ регулярно колеблется, так как в верхних слоях почвы изменяется количество влаги. В долгие засушливые периоды она испаряется, а когда тает снег, либо в дождливый сезон быстро скапливается.

В итоге уровень грунтовых вод повышается или понижается. Причем на свой максимальный уровень эти воды выходят во время бурного таяния снегов, дождливой осенью, когда из-за прохладной погоды влага почти не испаряется, в отличие от лета, когда дожди перемежаются с жаркими днями.

Определение УГВ требуется в разных случаях

Если речь о строительстве, либо высадке плодовых деревьев, то важно знать, до какого подземного уровня поднимаются грунтовые воды при наибольшем насыщении почвы влагой и как бороться с грунтовыми водами на участке

В случае обустройства колодца требуется другая информация – нужно определить, до какого минимума опускается уровень, дабы в засушливое время не остаться без воды в источнике.

Уровень грунтовых вод очень зависит от климата и геологических особенностей местности. В южных регионах он гораздо ниже, нежели в северных. Различаются грунтовые воды таких видов:

  • Верховодье – глубина залегания от 1,5 до 2,5 м, в засушливую погоду могут пересыхать.
  • Безнапорные – слой, образовавшийся над первым водонепроницаемым пластом разных горных пород.
  • Артезианские – находятся в толще грунта между двумя водонепроницаемыми горными пластами.

Зачем нужны сведения об УГВ на участке

Данные о глубине залегания вод очень важны для владельца земельного участка, если планируется строительство каких-то построек, высадка кустарников и деревьев. Он должен знать, как понизить уровень грунтовых вод на участке.

Постройка

От уровня грунтовых вод зависит выбор фундамента, глубина его залегания, вариант гидроизоляции, а также принципы обустройства дренажа. Неправильно заложенное основание быстро разрушится из-за слишком неравномерного проседания на грунте, сильно размываемом при подъеме верхних вод. Это за собой повлечет разрушение всего сооружения.

Высокий уровень грунтовых вод делает невозможным постройку погреба или подвала, смотровой ямы для авто в гараже, поскольку постройке грозит заливание водой осенью и весной. Поэтому без снижения и отвода уровня воды не обойтись. Гидроизоляция и дренаж, которые могут защитить строение, требуют достаточно больших денежных затрат и при этом не дают гарантии.

Огородничество и садоводство

Переувлажнение очень губительно для корневой системы плодовых кустарников и деревьев. Прежде чем разбить сад, нужно убедиться в том, что при максимальном подъеме воды располагаются на глубине больше 1,5 м.

Подтопление весенними паводками плохо сказывается также на выращивании различных культурных растений на грядках. Поэтому здесь необходимо понижение уровня грунтовых вод.

Водоснабжение

От того, на каком именно уровне залегает водонесущий пласт, полностью зависит возможность монтажа источника воды на участке для хозяйственных нужд и питья, а также выбор между скважиной и колодцем.

Локальное водоотведение, канализация

Глубина выгребной ямы, а также возможность обустройства и расположение фильтрующего колодца или траншей, поля фильтрации, согласно санитарным нормам, непосредственно зависят от УГВ.

Особенности участков

Сказанное выше вовсе не означает, что на любом участке необходимо строить комплексную систему водоотвода с использованием поверхностных и глубинных инженерно-технических сооружений.

Дренажные трубы (дрены) укладывают на глубине только на болотистых участках и в тех местах, где близко к поверхности подходят грунтовые воды. А вот отводить воду с поверхности усадьбы после дождя или таяния снега приходится практически повсеместно на территории страны.

Обустройство дренажа – дорогостоящее занятие, поэтому ошибки в проектировании и монтаже могут обернуться неоправданными затратами и плачевными последствиями.

Участок на склоне

Точно потребуется дренировать территорию участка, который расположен на склоне. Местоположение всегда будет подвергаться разрушительному воздействию потоков воды после дождей или таяния снега. Если не бороться с водой, то она размоет плодородный слой, затопит подвал, снесет отмостку и пр.

Дренаж участка на склоне

При таком расположении земли уместным будет создание поперечных отводов для воды и направление ее потоков в канавы слева и справа от места проживания.

Участок в низине

Потребуется серьезная работа по устройству дренажа, если участок находится в низине, в которую будут регулярно стекать поверхностные воды с окрестных склонов. В данном случае необходимо обустройство системы водоотвода по периметру.

Дренаж участка в низине

Ровный участок

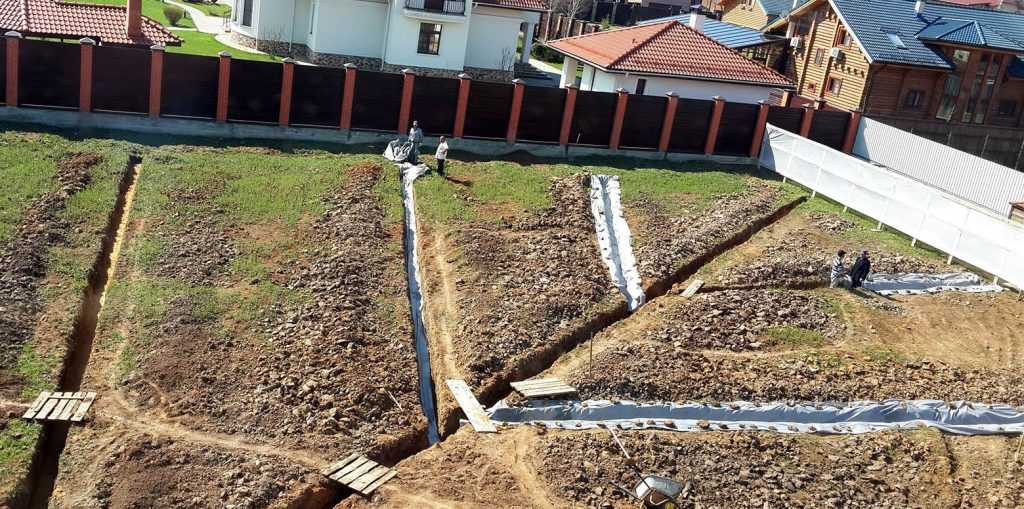

На равнинной местности обильное выпадение осадков приводит к медленному насыщению грунта водой и непредсказуемым последствиям с разрушительным эффектом для построек. На такой усадьбе уместным станет установка отводных траншей по всей площади с колодцами для сбора и выведения воды.

Высокие грунтовые воды

Более сложные системы водоотведения следует создавать в условиях, когда дом расположен на площадке с высокими грунтовыми водами. Тут придется строить комбинированную систему глубинного и поверхностного дренажа.

Это общие рекомендации, а вот в каждом конкретном случае к обустройству водоотведения необходимо подходить с правовой и научной точки зрения. Даже если вы решили построить дренажную систему на своем участке самостоятельно, вам не обойтись без составления проекта, в котором будут учтены положения СНиП2.06.15-85 и выводы, сделанные топографами-геодезистами, инженерами-гидрогеологами.

Расчет притока водных масс

Для водоотводной системы важно выполнить предварительные расчеты. Если они будут сделаны неправильно, эффективность водоотведения снижается

В результате котлован постепенно наполняется водой, а работы на участке останавливаются.

Определяется минимальная мощность насосов. Они должны успевать откачивать воду даже при появлении нестандартных ситуаций — обильных и продолжительных осадков, прорыва плывуна, интенсивного таяния льда и снега.

Учитывается отношение ширине к длине:

  • менее 1:10 для небольших емкостей;
  • более 1:10 для широких котлованов разных форм, в том числе нестандартных.

Параметр равновеликого круга радиуса или r0 применяется, если емкость не имеет вытянутую форму. Для котлованов прямоугольной формы значение рассчитывается следующим образом:

B/L 0,2 0,4 0,6 0,8
η’ 1 1,12 1,16 1,18 1,18

При неправильной форме используют формулу:

Для определения притока воды используют формулу текущего режима понижения уровня воды. Если выявлено несколько слоев почвы с разной водонепроницаемостью, нужно выявить средневзвешенное значение фильтрации:

Чтобы выявить фактическую подачу воды на конкретной скважине, строят совмещенные характеристики скважины, трубопровода, насосной установки.

Учитываются следующие особенности:

  1. Кривая bc характеризует насосную установку. Она строится с учетом того, что в напорном трубопроводе наблюдаются гидравлические потери.
  2. По линии а-1 видно геодезическую высоту подачи. Она соответствует разнице между местом излива воды из трубопровода и статическим уровнем воды в конкретной скважине.
  3. Линия а-2 обозначает место прохождения трубопровода;
  4. Линия а-3 определяет скважину.
  5. Линия а-4 означает совмещенную характеристику скважины и трубопровода. Для этого нужно прибавить к линии а-3 потери напора в трубопроводе от напорного патрубка до места сброса воды из трубопровода.

Во время строительства обычно используется вся система водопонизительных скважин. При этом общее снижение грунтовых вод зависит от общего дебита скважины.

Разновидности глубинного дренажа

Глубинное сооружение востребовано на участках с глинистой почвой, где поверхностные конструкции неэффективны. Такие варианты состоят из нескольких уровней и возводятся на водянистой земле, в низинах или на участках в пойменных зонах.

Для организации водоотвода возле частного дома используют 3 разновидности подземных систем:

  1. Вертикальную.
  2. Горизонтальную.
  3. Комбинированную.

Горизонтальный

Эта разновидность предусматривает наличие дренов, смотровых колодцев и водосборных сооружений. В конструкции присутствует насосное оборудование для откачки лишней жидкости.

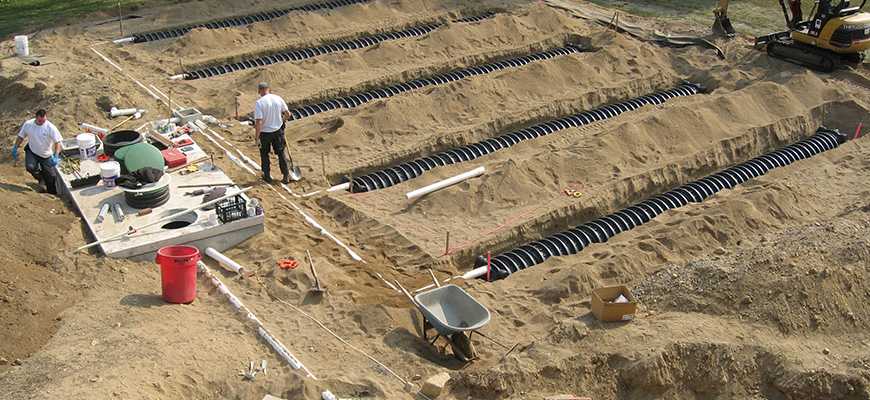

Горизонтальный дренаж — прокладывание поверхностных систем.

Специфика обустройства дренов напоминает прокладывание поверхностных линейных систем. На угловых стыках и в нижней точке устройства соединяются со смотровыми колодцами для своевременного определения и вычисления загрязнений.

Двигаясь по дренам, влага направляется в водосборники, а затем уходит в почву. Оставшаяся жидкость откачивается с помощью насоса, а затем используется для полива или других хозяйственных целей.

Вертикальный

Вертикальные системы состоят из водоприемных колодцев и понижающих скважин. Глубина последних варьируется от 20 до 50 м. Также внутрь погружают насос для откачки лишней воды.

Комбинированный

В этой конструкции совмещены функции горизонтальных и вертикальных систем. Комбинированный тип отличается высокой эффективностью и простотой организации.

Комбинированный дренаж совмещает горизонтальную и вертикальную системы.

Организация плодородного слоя на земельном участке

Во многих регионах страны плодородный слой достаточно богат для выращивания различных культур. Но такая почва распространена не повсеместно, кроме того, она может быть испорчена предыдущими владельцами, участок может продаваться без плодородного слоя, который предварительно вывезли в другое место. Такие ситуации не критичны, если на территории не планируется ничего выращивать (например, она приобретена под производство, гараж, стоянку и тому подобное). Для размещения частного дома с небольшими клумбами нескольких мешков плодородной почвы будет достаточно.

Другое дело, если на территории нужно разбить сад или огород. В таких случаях организация плодородного слоя является необходимостью. При экономном подходе вовсе не обязательно засыпать им всю территорию. Достаточно определить границы будущего сада или огорода и сосредоточить всю доступную плодородную почву именно там.

Даже самый плохой участок может стать идеальной площадкой для садоводства или строительства, если подойти к проблеме с умом, правильно распланировать, использовать подходящие материалы и не скупиться на услуги специалистов и строительной техники. Вложенные один раз деньги окупятся, ведь качественным участок останется навсегда.

Разновидности поверхностного дренажа

Проектирование отвода воды выполняется по 2 схемам:

  1. Поверхностной (открытой).
  2. Подземной (закрытой).

Проектирование отвода воды выполняется по поверхностной или подземной схеме.

К первому типу относят такие разновидности:

  1. Пристенная.
  2. Пластовая.
  3. Кольцевая.

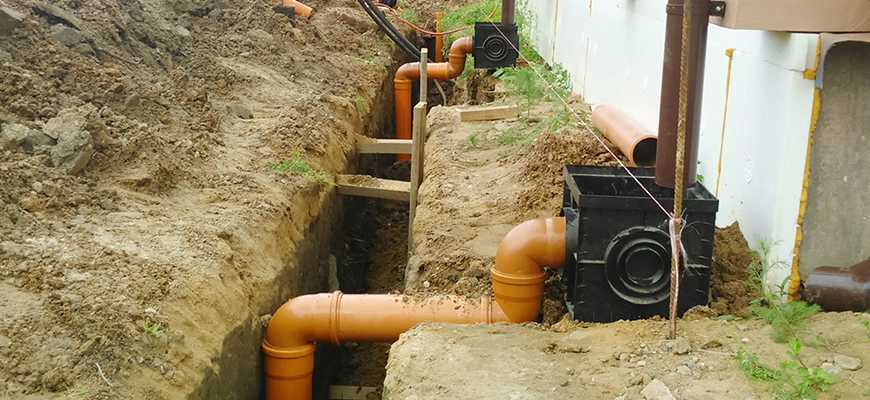

Пристенный

Водоотвод по периметру отмостки обустраивается вместе с основанием постройки. Организовать его после завершения строительных работ тоже возможно, но это сопровождается дополнительными затратами времени и усилий.

Пристенный монтаж предусматривает организацию траншей, опоясывающих фундамент на допустимом расстоянии. Глубина ям выбирается на 30-50 см ниже уровня основания.

Наклон углубления составляет 1 см на 1 м трубы для стекания воды на фоне естественной силы тяготения. В нижней точке отводящие изделия соединяются со смотровым колодцем.

Пластовый

Пластовая разновидность отличается сложностью обустройства, но она эффективно отводит влагу, препятствуя разрушению фундамента. Такой способ востребован в тех случаях, когда:

  1. Капитальный дом будет находиться непосредственно над линзой поверхностных вод.
  2. Территория дачи или загородного сооружения расположена на водоносном пласте.
  3. Подземная вода попадает на поверхность под давлением.
  4. Выводить влагу другими методами невозможно.

Пластовый дренаж эффективно отводит влагу.

Кольцевой

Кольцевой вариант позволяет снизить степень увлажнения территории. Он используется для защиты основания постройки от проникновения воды, а также для осушения приусадебной территории.

Чтобы защитить сооружение, систему прокладывают по его периметру на расстоянии 5 мм. При необходимости грунт подвергается укреплению.

С целью осушения усадьбы следует разработать проект на основе особенностей рельефа и положения сооружений.

Кольцевой тип можно обустраивать после завершения строительных работ. Кроме того, он совместим с пластовыми и пристенными разновидностями.

Как сделать самому?

Собственники дачных и загородных участков чаще всего занимаются обустройством дренажной канавы своими руками.

  • Для того чтобы система водоотведения была максимально эффективной, для начала размечают участок, а затем дожидаются первого сильного дождя и смотрят, где скапливается больше всего воды – именно оттуда необходимо выводить воду в первую очередь.

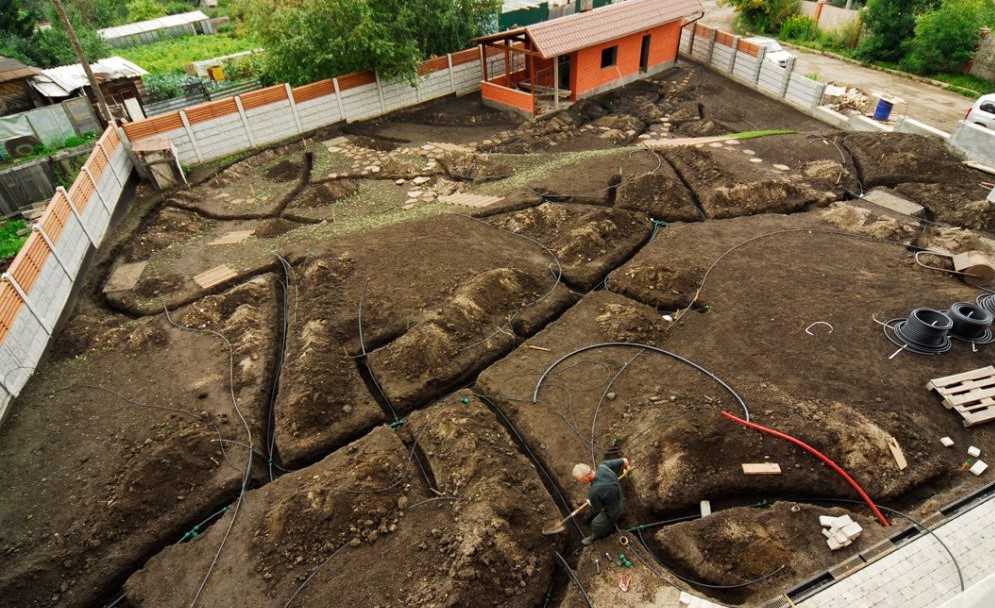

  • Проще всего провести канавы в том случае, если земля на участке имеет естественный уклон, тогда единственное, что понадобится – это выкопать П-образную яму вдоль забора. Хотя довольно часто траншею выкапывают в форме елочки, «ветки» которой заводятся на разные участки земельного надела, а затем сводятся в единый «ствол».

  • Глубина канавы должна составлять 70 см, а ширина – примерно 40-50 см. Она должна начинаться выше уровня дома, чтобы полноценно собирать сток талых и дождевых вод, а выводиться уже за пределы участка через установленные дренажные трубы.

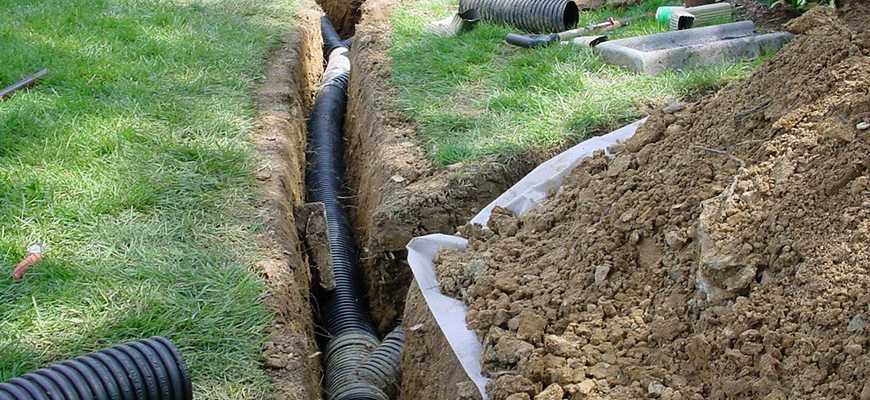

  • Дно траншеи обычно выкладывают щебнем, который плотно утрамбовывается, а на гравий укладывается перфорированная водосточная гофротруба с диаметром около 10 см.

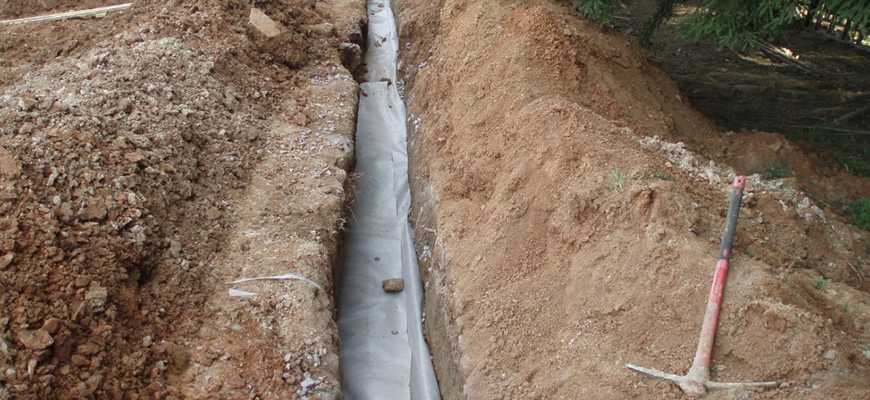

  • На финишном этапе трубы оборачивают слоем геотекстиля и делают укрепление откосов траншеи.

Чем грозит неверный расчет?

Правильный расчет уклона дренажной трубы очень важен. Если не соблюдать требования общепринятых норм, то могут произойти аварии на участке.

Возможные последствия могут быть следующих типов:

  • Когда угол наклона дренажа слишком мал, в рукавах будет происходить застой воды. А маленькие песчинки и другой мусор будут накапливаться. Со временем это приведет к засору в трубе. Чтобы разрешить сложившуюся проблему, придется откапывать поврежденный участок дренажной системы и ремонтировать его.
  • При недостаточном уклоне весь просвет дрен будет заполнен грунтовыми водами, но они не будут уходить так как нужно. В таком случае уровень грунтовых вод будет оставаться прежним, монтировать дренажную систему тогда нецелесообразно. Территория, где предполагался дренаж, так и будет заболоченной.
  • Когда уклон выше требуемого, то скорость потока воды будет очень большой. Спустя какое-то время дрены разорвутся в какой-нибудь точке, так как не выдержат высокого давления. Или же жидкость с большой скоростью будет отправляться в точку сброса, а различные частички песка и глины будут оставаться на дне контура. Возникновение засора лишь дело времени.
  • Если уклон неравномерный, то зоны застоя влаги будут мешаться с участками, где сток слишком быстрый. Это тоже влечет за собой появление засоров, застоя и износа отдельных элементов.

Чтобы уложить трубы правильно и соблюдать уклон, потребуется нивелир и теодолит. С помощью этих геодезических приборов измеряется уровень начальной и конечной точки трубы. Обычный строительный уровень не подойдет для такого типа работ.

Устройство водоотведения

Когда с подготовительными этапами закончено, стоит переходить непосредственно к процессу практической фиксации дренажа. Лучше и надёжнее всего привлекать к процедуре настоящих специалистов, которые имеют опыт и предоставляют гарантии за результат своей работы.

По правилам любые действия по установке состоят из нескольких этапов:

Выкапывание траншеи глубиной почти 70 см шириной 50 см. Ров должен находиться на склоне, чтобы собранные воды выводились за границы обозначенной территории через трубы. Дно траншеи заранее выкладывается специально отобранным гравием и максимально плотно утрамбовывается. Затем на эту подушку помещаются перфорированные гофротрубы с диаметром 100 мм

Важно всё время соблюдать рекомендуемый уклон (2-3 см на каждый метр), а трубы оборачиваются специальной геотканью, что априори предотвращает случайное попадание посторонних частиц внутрь. В финале всей процедуры дренаж покрывается толстым слоем керамзита или иного материала, который априори должен хорошо пропускать воду и потом вновь идёт обратная засыпка грунтом

Таким образом, на участке образуется полноценная дренажная система, которая эффективно собирает осадки и талые воды, иначе, без дополнительной преграды, они просто стекали бы вниз по склону.

Сам монтаж дренажной системы выполняется согласно конкретным правилам, которые прописаны на законодательном уровне. Задуманная конструкция описается в техническом плане не только на СНиП, но и ГОСТ 1839-80, что отражается в основных нормативах.

Дополнительно стоит взять на заметку главные правила, по которым устраивают дренаж максимально точно. Обезопасить практически на 100% сооружения и насаждения от избытка влаги можно, зная различные нюансы устройства классического дренажа:

  1. Закрытая система всегда подразумевает уклон, чьё направление следует к водоприёмнику, а значение напрямую зависит от типа грунта.
  2. Когда углубление покрывается на дне слоем из щебня, поверх опять выкладываются дрены, затем система засыпается повторно.
  3. Необходимо обустроить всё так, чтобы сточные воды собирались в коллекторе и впоследствии перемещаются в водоприёмник.

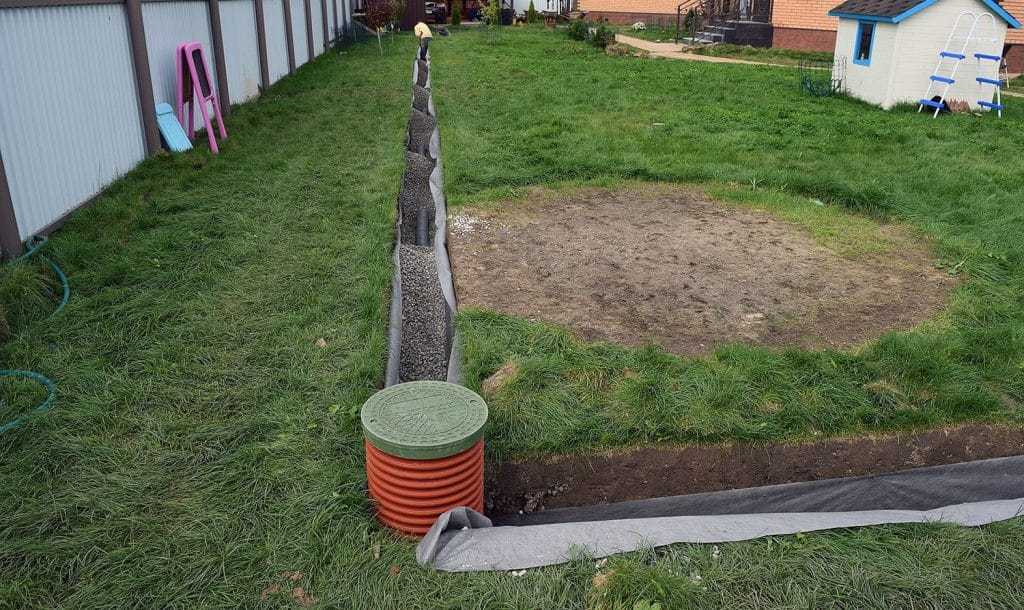

  4. Контроль над непрерывной работой дренажной системы происходит при помощи наличия смотровых колодцев.

Если система дренажа изначально установлена правильно, то уровень грунтовых подземных вод не будет выше допустимого значения, а, наоборот, начнёт постепенно снижаться.

Данный процесс неизменно приведёт к повышению уровня плодородия. Но вот когда дренаж вовсе отсутствует, то это чревато перенасыщением грунта влагой, что оказывает негативное воздействие на постройки.

Проектирование конструкции дренажа обязано происходить исключительно на базе качественных материалов, иначе даже идеальный проект и смена не будут гарантировать надёжный итог.

Почти все главные требования отражены в упомянутых государственных стандартах, поэтому без СНиП-дренажа и грамотных специалистов, велик риск допустить много ошибок, которые повлекут за собой негативные последствия и создадут массу трудностей в плане эксплуатации в дальнейшем.

Закрытый водоотлив

В случае низкой эффективности открытой откачки воды применяется искусственное водопонижение. Процесс выполняется благодаря непрерывной откачки. Процесс планируется до грунтовых работ.

Применяются такие методики:

  • электроосмос;
  • вакуумный;
  • иглофильтровый.

Выбор способа зависит от конкретных условий работы. Учитываются параметры емкости, глубина, параметры оборудования.

Иглофильтровой

В данном случае применяются иглофильтровые установки. Они выполняются из стальных труб с фильтрами, самовсасывающим вихревым насосом, коллектором для сбора воды. Трубы из стали погружаются в обводненный грунт по периметру отверстия. Иглофильтр включает трубу диаметром 40-50 см и фильтрующее звено.

На схеме отображаются следующие элементы:

  • «а)» при одноярусном размещении иглофильтров;
  • «б)» в случае двухъярусного расположения;
  • «в)» для работы в траншее;
  • «г)» при использовании фильтрующего звена.

Применяют следующие элементы:

  • 1 — насосы;
  • 2 — кольцевой коллектор;
  • 3 — депрессионную кривую;
  • 4 — фильтрующее звено;
  • 5 — фильтрационную сетку;
  • 6 — внутреннюю трубу;
  • 7 — наружную трубу;
  • 8 — кольцевой клапан;
  • 9 — гнездо клапана кольцевого;
  • 10 — ограничитель.

При включении шаровые клапаны поднимают вверх, после чего отверстие закрывается. Одновременно опускается клапан, который направляет воду в пространство между трубами.

Вакуумный насос

Он основан на работе эжекторного оборудования, которое используется для работе на глубине 15-20 метров.

На схеме передается использование следующих элементов:

  • «а)» — вакуумной установки;
  • «б)» — принципа действия иглофильтра эжекторного;
  • 1 — центробежного насоса с низким давлением;
  • 2 — циркуляционного резервуара;
  • 3 — лотка сборного;
  • 4 — напорного насоса;
  • 5 — напорного рукава;
  • 6 — иглофильтра эжекторного;
  • 7 — напорной воды;
  • 8 — сопла;
  • 9 — всасываемой воды;
  • 10 — клапана обратного;
  • 11 — фильтровой сетки.

Технология связана с погружением фильтрового звена в гнут. Используется принцип легкого иглофильтра. При этом надфильтровое звено включает наружную и внутреннюю трубу со специальной насадкой.

После погружения почва размывается, под воздействием тяжести опускается труба. Затем до нужного уровня опускается внутренняя труба. Вода создает разрешение, подсасывается из рабочей трубы.

Использование электроосмоса

Он используется в грунтах с коэффициентом фильтрации до 0,05 м/сут. Вместе с иглофильтрами обеспечивается погружение трубы или стержня из стали на такую же глубину. Обеспечивается расстояние между элементами от 50 см до 1 метра. Иглофильтры подключают к катоду, трубы — к аноду.

На схеме передается изображение элементов:

  • 1 — катода (иглофильтра);
  • 2 — анода (трубы);
  • 3 — коллектора;
  • 4 — токопровода.

Вода освобождается под действием тока. Затем она поступает к иглофильтрам. В зависимости от показателей мощности конкретной установки фильтрация увеличивается от 5 до 25 раз.

Методы определения глубины подземных вод

На самом деле, определить, на какой глубине есть пригодная для питья вода, можно только по ходу бурения скважины. При достижении водоноса, жидкость необходимо проверить на чистоту и соответствие санитарным нормам. Если анализ показывает отсутствие вредных и опасных примесей, значит, водоносный слой найден. Но есть и другие менее точные способы определения глубины подземных вод.

Как определить глубину залегающих водоносных источников:

  1. Влаголюбивые растения. Насаждения с избыточной потребностью во влаге отлично показывают расположение водоносных слоев. По типу влаголюбивых растений определяется заглубление водоносных жил. К примеру, камыш указывает на то, что влага находится на глубине от 1 до 3 метров, рогоза – около 1 метра, черный тополь – от 0,5 до 3 метров, полынь – от 3 до 7 метров, а люцерна – до 10 метров. Ольха и березняки тоже являются индикаторами близкого присутствия источника влаги.
  2. Деревья с длинным стержневым корнем. Данные индикаторы показывают на более глубокое залегание грунтовых вод. Сосна указывает, что скважина должна быть не менее 30 метров, сливы и яблони хорошо растут при глубине водоносного слоя 25-30 метров. Если фруктовые деревья растут плохо, то водоносный слой глубоко, а если растения гниют, то грунтовые воды слишком близко.
  3. Использование металлических рамок. Если реакцию специальных инструментов на наличие водоносного слоя можно объяснить магнитными колебаниями, то точный «метраж» в состоянии подсказать только развитая интуиция специалистов-рамочников.
  4. Ручное бурение. Данный способ подходит для земель с мягкими почвами. Бур нужно ввести в землю и последовательно на каждом этапе заглубления осматривать грунт на предмет влаги.
  5. Применение гидрографической карты водоносных слоев региона. С высокой точностью определить глубину залегания грунтовых вод поможет гидрографическая карта региона. Минусом подобного метода является отсутствие подтвержденных документально исследований почвенного грунта некоторых областей.
  6. С помощью барометра. Данный метод применяется на участках, где поблизости есть река или другие водоемы. Для этого требуется замерить давление при помощи барометра возле реки или озера, затем сравнить с показателями на участке. Таким образом, можно вычислить глубину залегания вод, пригодных для питья, вплоть до 1 метра.
  7. Наблюдения за природой и насекомыми. К примеру, если на определенной местности более густой туман, то грунтовые воды близко, также там часто роятся различные комары и мошки. Одним из вариантов может стать наблюдение за муравьями, которые делают свои гнезда очень глубоко и там, где вода располагается близко, их нет.

Можно воспользоваться косвенными признаками – например, когда по соседству есть другие скважины. Зная их характеристики, можно сделать предположения о глубине, на которую необходимо бурить. Однако данный способ может оказаться в корне неверным – водный горизонт не отличается постоянством и равномерностью глубины залегания. Не факт, что он будет расположен одинаково на разных участках.

Поэтому наиболее точный ответ может дать только разведывательное бурение. Вообще, разведка дает несколько положительных моментов:

  • точно определяется расстояние для бурения;
  • определяется состав грунтовых пластов;
  • можно взять воду на анализ.

Там, где вода находится в ближайшем доступе, подойдет колодец, в местах же, где водоносные жилы залегают глубоко, лучшим вариантом будет скважина.

Чтобы найти воду на глубине от 25 (и больше) метров, традиционные народные приметы не подходят. Бесполезными будут и низкорослые растения-индикаторы повышенной влажности почвы (камыш, осока).  На помощь гидрогеологам приходят многолетние деревья и разведочное бурение.

Заключение

Создание дренажной системы своими руками – сложный процесс, требующий не только навыков работы с инструментами, но и навыков проектирования. Самая сложная часть работы – спроектировать дренаж, чтобы он без сбоев выполнял свои функции по отведению лишней воды с участка. На основании проекта выполняется подготовка траншей, укладка водоотводящих устройств.

За подбором комплектующих для устройства дренажа на участке обращайтесь в компанию Водолов. Опытные сотрудники подберут оптимальные комплекты материалов. Организуют доставку на участок и подробно проконсультируют по устройству. Все продукция в наличие на складе в Иркутске.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
