Рассчитать ленточный фундамент своими руками

Методы

Для расчетов применяются различные методы. Один из них – расчет на прочность и устойчивость. В его основе лежит вычисление несущей способности фундамента.

Применяется данная методика в определенных случаях – если строительство здания будет вестись:

  • на склоне,
  • на скалистом грунте,
  • в местности с сильным сейсмическим воздействием.

Вычисления выполняются с применением цепочки сложных формул, осуществляются квалифицированными специалистами.

Существует методика расчета ленточного фундамента по несущей способности грунта. Она представляет собой расчет минимальной площади подошвы ленты, при которой здание вместе с основанием не будет продавливать почву под собой и проседать.

О вычислении ширины ленты и ширины подошвы фундамента будет подробнее рассказано ниже

Рекомендации

Достаточно часто для строительства домов, бань, саун или бассейнов несложной архитектуры можно использовать разные типы фундамента. Прежде чем утверждать проект, можно провести предварительную калькуляцию стоимости фундаментов разных типов. Для этого следует сделать расчет количества блоков, расчет кирпича на цоколь, расчет бетона, арматуры, готовых железо-бетонных свай. Зная стоимость каждого вида материалов и их расход, нужно провести сравнительный анализ и выбрать наиболее экономичный вариант. При этом состояние грунта и архитектура здания должны позволить использовать выбранный тип фундамента.

Какие данные потребуются для расчета?

Для получения этого значения нужно предварительно рассчитать многие показатели основания. Для этого сразу определяют:

  • высоту,
  • материал цоколя,
  • наличие или отсутствие подвала,
  • его площадь.

Также составляют список материалов для гидроизоляции, теплоизоляции, внутренней и наружной отделки и так далее. По всем материалам нужно найти их удельный вес. Эти данные потребуются для определения нагрузки на фундамент.

Нагрузки на основание

Этот показатель состоит из массы материалов, полезной и снеговой нагрузки.

Для расчетов суммируют массу всех используемых материалов для строительства:

  • несущих и внутренних стен,

  • перекрытий,
  • материалов пола,
  • потолков,
  • стропил,
  • кровли,
  • внутренних элементов здания,
  • изоляции,
  • отделки,
  • фундамента и цоколя (на этом этапе цифры ориентировочные),
  • крепежа.

Данные по массе тех или иных материалов легко найти в соответствующих таблицах. В среднем, показатели такие:

  • деревянные перекрытия – 100-150 кг/см2;
  • плиты ПК – 500 кг/см2;
  • каркасные стены – 300 кг/см2;
  • стены из бруса, бревна – 600 кг/см2;
  • стены из газобетона – 600 кг/см2;
  • из пустотелого красного кирпича – 1400 кг/см2;
  • из полнотелого кирпича – 1800 кг/см2.

Расчет общей массы производится путем умножения удельного веса на занимаемую материалом площадь, или объем, что используется чаще.


После этого рассчитывается полезная нагрузка, то есть, общий вес мебели, техники, людей. Но чтобы избежать долгих поисков пользуются средним значением – 180 кг/м2. Это значение умножают на площадь дома – так получают нужное значение.

Чтобы найти снеговую нагрузку, пользуются готовыми данными по регионам, которые несложно найти в сети. Но так как угол наклона кровель в домах разный, нужно использовать коэффициенты 1 или 0.

Первый берется для крыш с углом наклона до 25 градусов, в этом случае данные из таблицы снеговой нагрузки берутся без изменений. Второй коэффициент используется при угле наклона кровли более 60 градусов, снеговую нагрузку можно не учитывать. При угле от 25 до 60 выбирают значение от 0 до 1.

Для полного расчета общая площадь кровли умножается на показатели средней снеговой нагрузки и выбранный коэффициент.

Несущая способность или сопротивление грунта

Это еще один параметр, определяющий ширину ленты. Он зависит от типа грунта и уровня грунтовых вод. Дорогостоящее геодезическое исследование проводить не обязательно, достаточно взять пробы грунта с помощью бурения или отрывка шурфов.

Для исследования берут несколько точек участка, отведенного под застройку. Первый шурф делают в самой нижней точке. Чем больше шурфов, тем точнее будет анализ. Он же позволяет выявить высоту грунтовых вод.

Определив типы имеющегося грунта, можно найти его несущую способность.Данные находятся в таблице ниже:

Грунт НС, кг/см2
Глина 6,0
Галька+глина 4,5
Гравий 4,0
Песчаный крупнозернистый 6,0
Песчаный среднезернистый 5,0
Песчаный мелкозернистый 4,0
Суглинок, супесь 3,5

Грунты с несущей способностью менее 3,5 не подходят для строительства ЛФ. К таким почвам относят песчаный пылеватый, просадочный насыпной уплотненный и неуплотненный грунт. Если на участке – такие почвы, обустройство ленточного фундамента не рекомендуется, строят плитный, свайный или свайно-ленточный.

Пример самостоятельного расчёта ширины ленточного фундамента

Чтобы лучше понять, как рассчитать ширину монолитной ленты, нужно рассмотреть это на примере. Первоначально нужно систематизировать исходные данные необходимые для расчёта.

  • размер дома в плане – 10 м х 10 м. Площадь застройки – 100 м 2 ;
  • внутри дома посередине расположена несущая стена;
  • стены кирпичные, толщиной в 1 кирпич – 250 мм и высотой 2,7 м. Удельный вес кирпичной кладки – 1600 кг/м 3 ;
  • кровля из шифера – 40 кг/м 2 ;
  • перекрытие из железобетонных плит – 500 кг/м 2 ;
  • глубина промерзания почвы – 700 мм;
  • уровень грунтовых вод – 2,2 м;
  • грунтовое основание – сухой суглинок средней плотности с расчётным сопротивлением 2 кг/см 2 ;
  • снеговая нагрузка – 50 кг/м 2;
  • полезная нагрузка – 20 кг/м 2 .

Определение суммарной нагрузки от дома на ленточный монолитный фундамент

На основе имеющихся исходных данных делают расчёт суммарной нагрузки на фундамент. Также определяют габариты монолитной ленты. Необходимо, чтобы застройщики сделали расчёт в следующем порядке:

Кровля

Крыша из шифера двускатная. С учётом уклона кровли и её свесов применяют коэффициент 1,1. Нагрузка от кровли составит: 100 м 2 х1,1х40 кг/м 2 = 4000 кг.

Кирпичные стены

Чтобы определить нагрузку от стен, зная их толщину, нужно подсчитать их длину. Длина стен по периметру составит: (10 х 4) – (0,25 х 4) = 39 м. Вычет удвоенной толщины кирпичной кладки сделан потому, что оси плана дома проведены посередине толщины стен. Длина внутренней несущей стены составит 10 – 0,25 = 9,75 м. Общая длина несущих стен будет равна 48,75 п.м.

Объём кирпичной кладки составит: 48,75 х 0,25 х 2,7 = 32,9 м 3 . Полная нагрузка от кирпичных стен равна: 32,9 х 1600 = 52 670 кг.

Перекрытие из железобетонных плит

Одноэтажный дом имеет перекрытия в двух уровнях. Это перекрытие цоколя и потолок в доме. Площадь перекрытий равняется: 100 х 2 = 200 м 2 . Соответственно нагрузка от плит перекрытий будет равна: 200 м 2 х 500 кг/м 2 = 100000 кг.

Снеговая нагрузка

Для расчёта снеговой нагрузки берут общую площадь кровли дома – 100 х 1,1 = 110 м 2 . Снеговая нагрузка составит: 110 м 2 х 50 кг/м 2 = 5 500 кг.

Полезная нагрузка

Норма этой нагрузки рассчитана на основе усреднённых величин веса технического оборудования, внутренних коммуникаций, отделки помещений, мебели и прочего. Удельный вес полезной нагрузки колеблется в пределах 18 – 22 кг/м 2 .

Расчёт полезной нагрузки производят на основе среднего показателя – 20 кг/м 2 . Вес составит: 100 м 2 х 20 кг/м 2 = 2000 кг.

Итого суммарная нагрузка на фундамент будет равна: 4 000 + 52670 + 100 000 +2 000 = 159 000кг.

Расчёт ширины монолитной ленты

Согласно вышеуказанной формуле определяют минимальную площадь подошвы фундамента:

(1,2 х 159 000 кг) : 2 кг/см 2 = 95 400 см 2 . То есть минимальная допустимая площадь подошвы основания дома будет равняться 10 м 2 .

Общая опорная площадь кирпичных стен определяется произведением длины в плане несущих стен на их толщину: 48,75 м х 0,25 м= 12,18 м 2 .

В результате видно, что расчётная опорная площадь меньше минимальной опорной площади стен. Следовательно, ширина ленточного фундамента должна быть равна 250 мм + 100 мм = 350 мм.

Потребность в материалах для устройства монолитной ленты

Учитывая толщину промерзания грунта (0,7 м) и глубину уровня грунтовых вод (2,2 м), монолитную ленту делают мелко заглублённой – 1 м.

Для заливки опалубки используют бетон М 300. Объём потребности в бетонном растворе равен: 0,35 м х 1 м х 48,75 м= 17 м 3. . С учётом непредвиденных потерь потребность в бетоне составит 17,3 м 3 .

Арматурный каркас состоит из 4-х продольных арматурных стержней периодического профиля диаметром 12 мм. Так как поперечные стержни каркаса делают из тех же стержней, то общая потребность в арматуре составит: 50 м х 4 = 200 м.

Из всего вышесказанного можно сделать вывод о том, что высчитать ширину, высоту и длину ленточного фундамента для своего дома вполне под силу мало-мальски сведущим в строительном деле людям.

Общие сведения по результатам расчетов

  • Общая длина ленты
    — Длина фундамента по центру ленты с учетом внутренних перегородок.
  • Площадь подошвы ленты
    — Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
  • Площадь внешней боковой поверхности
    — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • Объем бетона
    — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона
    — Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента
    — Распределенная нагрузка на всю площадь опоры.
  • Минимальный диаметр продольных стержней арматуры
    — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
  • Минимальное кол-во рядов арматуры в верхнем и нижнем поясах
    — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • Минимальный диаметр поперечных стержней арматуры (хомутов)
    — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
  • Шаг поперечных стержней арматуры (хомутов)
    — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • Величина нахлеста арматуры
    — При креплении отрезков стержней внахлест.
  • Общая длина арматуры
    — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры
    — Вес арматурного каркаса.
  • Толщина доски опалубки
    — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки
    — Количество материала для опалубки заданного размера.

Группы предельных состояний

Предельные состояния оснований – это состояния, при которых строительная конструкция прекращает удовлетворять требуемым параметрам (уменьшается сопротивление нагрузкам, возникают недопустимые смещения и повреждения).

В целом все несущие основания рассчитываются по 2-м группам предельных состояний. По 1-й группе основание рассчитывают на прочность и устойчивость, а по 2-й группе – на прогибы, деформации и величину раскрытия трещин:

  1. Первая группа (потеря несущей способности) — основная, т.к. если конструкция не проходит расчетами по ней, то это будет представлять угрозу для жизни.
  2. Вторая группа связана с непригодностью конструкций к нормальной эксплуатации.

Факторы, влияющие на глубину заложения

Существует целый комплекс факторов, на которые ориентируются при вычислении требуемой глубины заглубления фундамента. Определяющее значение имеют следующие из них: особенности грунта, на котором возводится здание, уровень грунтовых вод, величина промерзающего слоя земли.

Определяя глубину залегания фундамента, следует в первую очередь выяснить, какой тип грунта находится в районе будущего строения. Верхний слой практически в любом месте – это рыхлая плодородная почва, которая не может служить основой для фундамента и всегда удаляется. Ниже идут грунты с более значительной плотностью, выступающие в качестве опоры для основания здания. Следовательно, глубина фундамента на черноземе зависит от характеристик нижерасположенного слоя

Наиболее распространены следующие виды грунтов:

  1. Глинистый и суглинистый. Характеризуются значительным, неравномерным вспучиванием и выталкиванием фундаментной конструкции при замерзании, что имеет критическое значение при высоко залегающих грунтовых водах. Основание должно располагаться ниже их уровня. Минимальное заглубление даже при благоприятных условиях (небольшое количество осадков в регионе и глубоко залегающие грунтовые воды) – 75 см.
  2. Песок и супесь. Средне- и крупнофракционная песчаная почва – хорошая база для фундамента, поскольку не задерживает воду. Достаточно 50-сантиметрового заглубления. Мелкопесчаная почва задерживает влагу, при значительном количестве которой становится неустойчивой. Заглубленность на таком слое должна превышать глубину промерзания, которая может достигать 60-200 см.
  3. Хрящеватый. Содержит гравийные, щебневые и различные каменные частицы, благодаря которым размытия и сжатия грунта не происходит. Минимальная величина заглубления – 50 см.
  4. Скалистый. Отличается прочностью и высоконадежностью, не подверженностью проседанию и размыванию. Для закладки фундамента достаточно просто выровнять поверхность, без углубления.

Определяя, какой глубины фундамент целесообразно формировать на скальных, крупно- и среднепесчаных, хрящеватых грунтах, нет необходимости отталкиваться от того, где залегают воды.

Если в месте строительства мелкий песок, но водоносный слой на 200 см ниже глубины промерзания, то делать закладку можно по своему усмотрению. При более близком залегании водного горизонта следует опускаться ниже промерзающего слоя.

В тех случаях, когда приходится иметь дело с глиной, хрящеватыми почвами, суглинками, заглубляться, независимо от прочих условий, требуется ниже уровня, подвергающегося действию мороза.

Один из значимых факторов, от чего зависит показатель заглубления основания здания, — глубина грунтового слоя, подвергающегося воздействию морозов. Причем наибольшее значение это имеет при работе на почве, характеризующейся сильной пучинистостью.

К категории пучинистых относятся мелкопесчаные почвы, глина, супесь и суглинок, непучинистых – средне- и крупнопесчаные, скалистые, хрящеватые.

При наличии хотя бы 200-сантиметрового разделительного слоя между нижним пределом промерзания и горизонтом вод под фундамент достаточно обеспечить котлован глубиной в полметра. Иначе требуется углубление, превышающее уровень промерзания почвы.

Как рассчитать фундамент под дом с помощью простых формул

В большинстве случаев, заливая фундамент под дом, застройщик не задумывается о расчете глубины его залегания, площади опоры и так далее. Как правило, мы закладываем фундамент как все, а весь расчет сводится к советам соседей по участку и фразам: «Мол, выдержит. Куда он денется?».

Такой подход не всегда бывает правильным, потому что даже на соседних участках бывают отклонения в характеристиках грунта. Ну а что бы не получилось так, что у соседа дом стоит целый, а у вас по всем стена пошли трещины, необходимо сделать хотя бы приблизительные расчеты.

Как правильно рассчитать стоимость фундамента под дом, я уж е рассказывал на конкретных примерах в одной из предыдущих статей. В этой статье поговорим о расчете размеров и свойств самого фундамента.

Какой лучше

Оптимальный выбор фундамента для малоэтажного строительства заключается в детальном анализе многих показателей объекта, а также особенностей местности, где будет установлен дом.

Свайные и столбчатые конструкции используются для строительства, но недостаточно зарекомендовали себя со стороны практичности и долговечности. Монолитная плита актуальна для строительства как одноэтажных, так и двухэтажных домов, которые строятся на оползневых грунтах или в зонах движения земной коры.

В районах со стабильной сейсмической активностью моноплита, является очень затратным способом. Практика показывает, что для двухэтажного кирпичного дома наилучшим выбором является ленточная технология. И также большую популярность набирает установка домов из пеноблока на ленточном фундаменте, поскольку он имеет ряд преимуществ:

  • стойкость к различным деформациям (трещины, разрывы, осыпания);
  • простота монтажа и простота обслуживания;
  • высокие показатели несущей способности и эксплуатации;
  • разнообразие планировок.

Перечисленные достоинства возможны только при соблюдении технологии монтажа.

Метод расчета

Ленточный фундамент можно рассчитать двумя способами: по несущей способности грунтов под подошвой и по их деформации. Более прост первый способ. Его и рассмотрим.

Мы точно знаем, что первым строится фундамент. Но проектируется он в последнюю очередь. Его задача передать нагрузку от дома. А ее мы будем знать лишь после того, как определимся с типом всех строительных материалов и их объемов. Так что до начала расчета фундамента необходимо:

  • начертить план всего здания со всеми простенками;
  • решить, нужен или нет подвал, и какой он должен быть глубины, если нужен;
  • знать высоту цоколя и материал, из которого он будет сделан;
  • определиться с типом и толщиной используемых материалов для утепления, ветрозащиты, гидроизоляции, отделки как внутри, так и снаружи.

По всем используемым во время стройки материалам нужно найти их удельный вес. Желательно составить таблицу: работать будет проще. Только после этого можно приступать к расчету.

Для расчета ленточного фундамента вам понадобится проект с подробным указанием используемых материалов и их толщины

Ленточный фундамент чаще всего делают монолитным или сборным бетонным. Намного реже сегодня делают кирпичные или бутобетонные ленты: они менее надежны, но при этом для их строительства требуется большее количество материала, хотя стоимость его может быть меньше.

Условно расчет ленточного фундамента можно разбить на несколько этапов:

  • Определение нагрузки на фундамент.
  • Выбор параметров ленты.
  • Корректировка в зависимости от условий.

Теперь обо всех этапах подробнее.

Как определить тип грунта

Схема устройства фундамента на торфе.

Как можно определить тип грунта, не прибегая к помощи специалистов? Для этого наберите с того участка земли, на котором планируете постройку, пригоршню земли и смочите ее водой. Из смеси, что у вас получится, скатайте полоску и загните ее кольцом. Такое вы сможете проделать, только если смесь будет из глины. В противном случае, она просто рассыплется у вас в руках. Если смесь состоит из суглинки, то изделие разломается на несколько частей.

Смесь из песка станет рассыпаться на множество мелких частей. Рассмотрите эти частицы. Если песчинки в ней не меньше чем 1,5 мм в диаметре, это означает, что возводить основу здания придется на песчаном грунте. Если выбранную смесь поместить в стакан и банку с водой и взболтать ее, то можно определить количество глины в грунте. Сильно замутненная вода при взбалтывании покажет, что в грунте содержит в себе очень много глины.

Определите глубину залегания подземных вод. Для этого подойдите к ближайшему колодцу и определите уровень воды в нем. Учитывайте разницу высоты между территорией, где находится такой колодец, и вашим участком. Так вы сможете делать расчет, насколько подземные воды близки к поверхности земли. После этого определите влажность грунта, для чего просто сделайте из него шарик и понаблюдайте за ним. Если шарик будет сохранять форму, значит, это влажный грунт, если нет – слабовлажный.

Все эти нехитрые манипуляции с землей можно делать и необходимо делать для того, чтобы определить, какой тип фундамента будет использован для строительства. Это позволит правильно рассчитать, какой фундамент, его габариты, количество арматуры и многое другое вам понадобится.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Факторы, влияющие на показатель

Ширина ленты – один из определяющих прочность, выносливость и другие характеристики фундамента.

В свою очередь, она зависит от многих факторов:

  • характеристики грунта – чем он пучинистее, мягче, тем массивнее должна быть лента;

  • общая площадь дома;
  • толщина несущих конструкций – фундамент должен быть несколько шире стен, чтобы «запаса» хватило на фасадную отделку;
  • тип армирования ленты – между продольными прутьями выдерживается промежуток не меньше 200 мм, поэтому количество продольной арматуры влияет на ширину ленты;
  • предполагаемые нагрузки на основание;
  • площадь подошвы фундамента.

Все перечисленные факторы нужно учитывать при расчетах. Облегчить работу помогут СП и СНиП, на которые нужно ориентироваться при проектировании основания.

Что нужно знать?

Для расчетов ленточного фундамента необходимо знать несущую способность грунта под подошвой. Исследуют слой почвы, который находится на 50 см ниже основания будущего фундамента.

Каждый тип грунта имеет свою несущую способность. Это можно увидеть в таблице:

Типы плотный средней плотности
Крупный гравелистый песок 6 кг/см² 5 кг/см²
Песок средней дисперсии 5 кг/см² 4 кг/см²
Мелкий маловлажный песок 4 кг/см² 3 кг/см²
Мелкий влажный песок 3 кг/см² 2 кг/см²
Супеси сухие 3 кг/см² 2,5 кг/см²
Супеси пластичные влажные 2,5 кг/см² 2 кг/см²
Суглинки сухие 3 кг/см² 2 кг/см²
Суглинки пластичные влажные 3 кг/см² 1,5 кг/см²
Глины сухие 6 кг/см² 2,5 кг/см²
Глины пластичные влажные 4 кг/см² 1 кг/см²

Кроме этого нужно знать глубину промерзания почвы в данной местности (для определения точки заглубления ленты), а также:

  • параметры допустимой деформации грунта,
  • длину ленты (в зависимости от архитектурного решения),
  • общий вес здания,
  • временную нагрузку на него в разные сезоны.

В нем указываются параметры ленты, а также материалы, которые должны будут применить рабочие при его возведении. Проектировщик определяет, какая арматура будет использована для армирования ленты, и какой маркой бетоном ее следует залить.

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость. Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем

Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.

Сильнопучинистые и чрезмернопучинистые: мягкопластичные глинистые, пылеватые и мелкие пески с сильным водонасыщением.

На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.

Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:

  • пески – 0,8-1 м
  • супеси 1 – 1,5 м
  • суглинки 2 – 2,5 м
  • глины 2,5 – 3,5 м.

При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.

Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.

Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.

Для чего нужен цоколь и отмостка

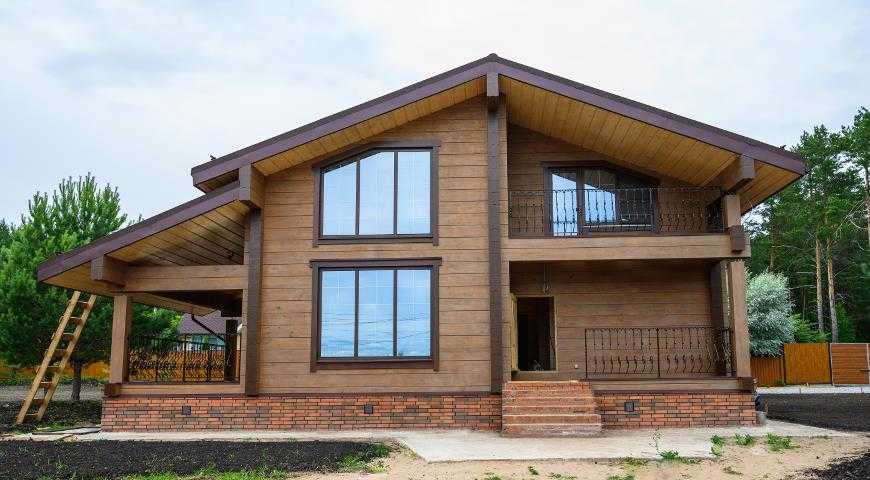

Цоколь – это надземная часть фундамента, своего рода переходник между основанием и стенами, главной задачей которого является равномерное перераспределение веса и защита стен и перекрытий. Кроме того, многие застройщики обустраивают цокольный этаж, получая дополнительную полезную площадь не за счет подъема, а за счет углубления.

Живу с цоколем почти двадцать лет. Лента, шириной 80 см, высота 40 см. Дальше ФБС блоки и лента из полнотелого кирпича. Высота потолка 220 см. Сухо. Пятистенок 10х10 м, половина – гараж на две машины, еще половина – кладовка и котельная-сауна. Гидроизоляцию делал, наклеивая стеклоизол на ФБС. По грунту стеклоизол и армированный полиэтилен в два слоя. В гараже две трубы 200 мм закопаны вертикально для приёма воды с машин. Стены утеплены 100 мм ППС изнутри и оштукатурены по сетке. При повторе сделал бы сразу плиту на всю площадь. Проще, экономней по труду, надёжнее.

Высота цоколя варьируется в широком диапазоне – это может быть и минимум по СНиП – 20 см, а может и 2 метра. Однако, чтобы цоколь эффективно выполнял свои защитные функции, не рекомендуется делать его ниже 40-50 см.

Отмостка – это защита уже для самого цоколя и для здания в целом, в виде полосы непроницаемого покрытия, опоясывающего дом по всему периметру. Отмостка предназначена для отведения от фундамента воды, чтобы грунт в непосредственной близости к основанию оставался сухим. Она защищает фундамент не только от подмокания, но и от воздействия сил пучения, возникающих в промерзшем грунте. Ширина полосы не должна быть меньше 60 см, на верхнюю границу влияют как эстетические, практические и финансовые соображения, так и длина свеса кровли – покрытие должно быть шире на 15-20 см. Глубина отмостки, в среднем, около 30-40 см.

Отмостка нужна всегда! Ее функция – отвод воды от фундамента обычно на 1 м. При мелкозаглубленном фундаменте это более актуально. Нет отмостки – больше воды будет просачиваться под фундамет. Полезно ли это? Я думаю, что нет, по многим причинам.

Так как цоколь непосредственно контактирует с грунтом, материалы для его отделки должны быть рассчитаны на повышенную влажность, а также быть устойчивыми к механическим повреждениям. То есть, цокольная отделка должна быть влагостойкой, максимально прочной и износостойкой, так как на нее приходится «первый удар». Это же касается и материалов для мощения или засыпки отмостки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
