Как сделать вентиляцию бассейна в частном доме?

Для чего в бассейнах нужно снижать уровень влажности

В комнате, где расположен бассейн, всегда присутствует переизбыток влаги. Молекулы воды постоянно испаряются, этот физический процесс невозможно остановить. Частицы попадают на стены, потолок, окна, элементы декора, конденсируются на поверхности с более низкой температурой.

Высокая влажность создает определенные проблемы для жильцов.

1. Дискомфорт. Находиться в комнате становится некомфортно: люди могут испытывать недостаток кислорода, становится сложно дышать. В этом случае нахождение и купание в бассейне не принесет расслабления и приятных эмоций. Окна будут запотевать, верхняя одежда – становиться влажной.
2. Порча предметов интерьера и техники. Влага будет оседать на различных вещах, включая электрооборудование, выводя его из строя.
3. Коррозия. Все металлические конструкции, имеющиеся в помещении, быстро покрываются ржавчиной и разрушаются.
4. Быстрый износ материалов отделки комнаты. Из-за конденсата постепенно тускнеет краска, возникают пятна. Штукатурка начинает вздуваться и разрушаться.
5. Размножение болезнетворных бактерий и грибка. Тепло вместе с высокой влажностью ведет к активному распространению плесневелых грибков, появлению микроорганизмов, вредных для здоровья.

Вентиляция бассейна в коттедже решает все эти проблемы естественным образом. Выведение лишней влаги повышает срок службы всей конструкции дома, внутренней отделки помещения и способствует поддержанию здоровья жильцов.

Микроклимат бассейна

Устройство вентиляции бассейна – крайне важный фактор создания комфортного для человека микроклимата. Отсутствие качественной вентиляционной системы приводит к быстрому распространению грибка и плесени, а накопление в воздухе большого числа микроорганизмов приводит к возникновению различных заболеваний.

Повышенная влажность в закрытом помещении бассейна приводит к коррозии металлических и гниению деревянных конструкций, разрушению грибком отделки и стен

Влажность в помещении бассейна должна находиться на уровне 50–60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28—30 °С (характерная для помещений бассейнов температура) роса будет образовываться при 16—21 °С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 °С, влажность 50%, точка образования росы на уровне 13 °C. Для помещений бассейнов превышение влагосодержания воздуха считается нормой.

Температура и влажность воздуха для бассейна

Рекомендуемые параметры воздуха в помещениях крытых бассейнов:

• Вода в бассейне в пределах 24–28 °С.
• Воздух в помещении бассейна должен быть на 2–3 °С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Также не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
• Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15–0,3 м/с.

Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают

Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.

Скорость испарения воды с поверхности бассейна в зависимости от способа его эксплуатации
Тип бассейна	Пустой	С купающимися
Обычный или скиммерный бассейн	10-20 грамм/м²/час	130-270 грамм/м²/час

При достижении уровня 80–90% влажности при температуре 29–30 °С, возникает риск обострения хронических заболеваний, резкого ухудшения самочувствия. Поэтому, при правильно рассчитанной и спроектированной схеме вентиляции частного бассейна, из воздуха удаляется излишняя влага, он очищается за счёт интенсивного воздухообмена, но при этом не пересушивается.

Осушение воздуха до нужных параметров осуществляется осушителями, по параметрам влаговыделения. Осушители бывают моноблочными и встроенными в систему вентиляции (при ).

Пример расчёта испарений воды из бассейна в сутки

Исходные данные:

• Размер зеркала 4,2 × 14 м.
• температура воздуха в помещении +28 °C;
• температура воды в бассейне +26 °C;
• относительная влажность 60%.

Расчёт:

1. Площадь поверхности бассейна 58,8 м².
2. Бассейн используется для купания 1,5 часа в день.
3. Испарение воды во время купания составит 270 грамм/м²/час х 58,8 м² х 1,5 часа = 23 814 грамм.
4. Испарение в состоянии покоя в остальные 22,5 часа составит 20 грамм/м²/ч х 58,8 м² х 22,5 часа = 26 460 грамм.
5. Итого в сутки: 23 814 грамм + 26 460 грамм /1 000 = 50,28 килограмма воды в сутки.

Необходимость присутствия вентиляции в комнате с бассейном

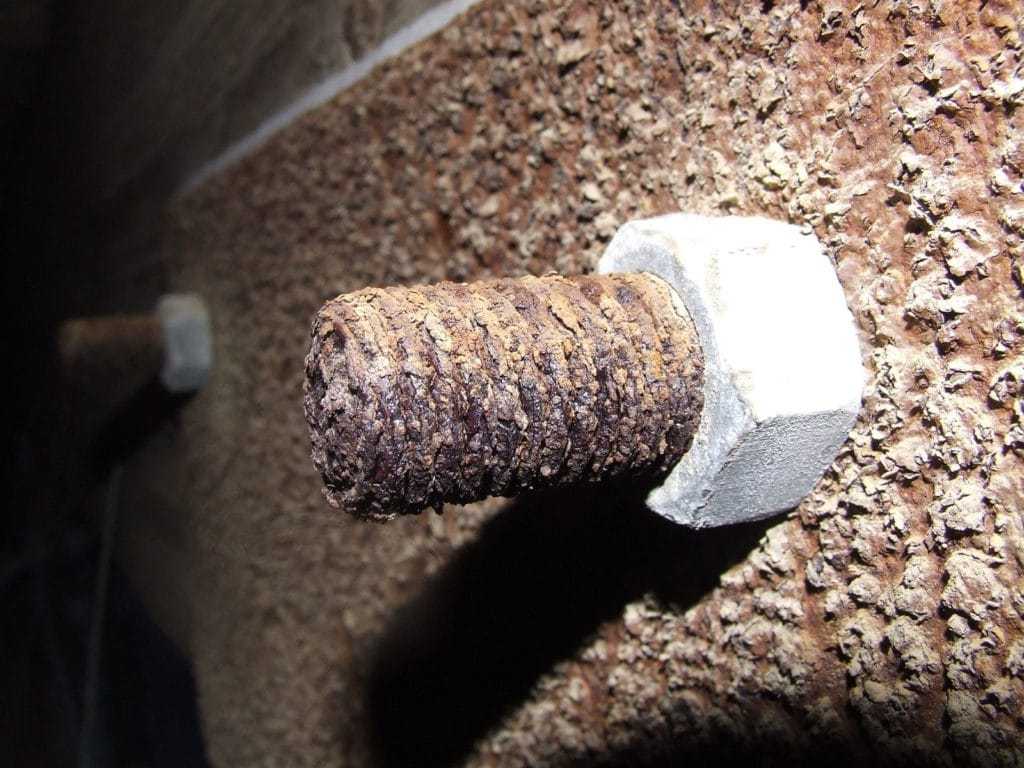

Коррозия из-за отсутствия вентиляции

Насколько важно обеспечение нормальных климатических условий в доме с плавательным бассейном, говорят некоторые примеры негативного воздействия повышенной влажности на помещение. При этом отмечается:

• появление ржавчины на составляющих из металла;
• приходит в негодность электрика;
• портится закрытое стеклянными колпаками потолочное освещение;
• образование заплесневелости;
• отслоение штукатурки;
• подтеков на окрашенных поверхностях;
• отрицательное воздействие влажного климата на дыхательную систему человека.

В частном доме важны эффективные образцы вентиляционных систем. Вентиляция в частном бассейне не отличается, но ее целесообразность не подвергается сомнению. К выбору необходимо относиться ответственно, полагаться на опытность специалистов.

Особенности устройства вентиляции в помещениях бассейнов

• Температура воздуха и воды должны отличаться максимум на 2 градуса. Так, для бассейнов, расположенных в частных домах, температура воды установлена на уровне 28°C. Температура воздуха должна быть 29-30°C. Если же наблюдается обратное соотношение температур, то возникает интенсивное испарение. Потому, в системе вентиляции предусматривают подогрев приточного воздуха. Для плавательного бассейна предусмотрена температура воды в пределах 26-31°C, для бассейна в бане с горячей водой 35°C, с холодной 15°C.
• Важнейший параметр, определяющий микроклимат бассейна, влажность. Как говорилось выше, повышенная влажность отрицательно влияет на здоровье людей, а также на конструктивные элементы, отделку помещения. Влага, превышающая допустимый порог, приводит к образованию конденсата, который со временем способствует развитию грибков, плесени, ржавчины. Влажность имеет прямую зависимость от температуры воздуха, так ее понижение на 1 градус, увеличивает влажность на 3,5%.
• Предельные значения относительной влажности для помещений бассейнов зимой – 45%. Для лета разрешается более высокий показатель – 55%.
• Жесткие требования предъявляются к движению воздуха. Вентиляция для бассейна в коттедже должна иметь непрерывный воздухообмен. Ее нельзя отключать ни днем, ни ночью, ни в какое-либо время года, иначе не избежать образования конденсата. Система должна поддерживать скорость воздушных масс около 20 см в секунду.
• Наличие хлора в воздухе должно поддерживаться на уровне 0,1 мл на 1 куб. м воздуха.

Кроме того, система вентиляции бассейна должна быть автономной, не зависимой от вентиляции самого дома. А подключение системы к источнику бесперебойного питания, позволит обеспечить ее непрерывную работу, не зависящую от наличия напряжения в сети.

Зачем нужна вентиляция для бассейна

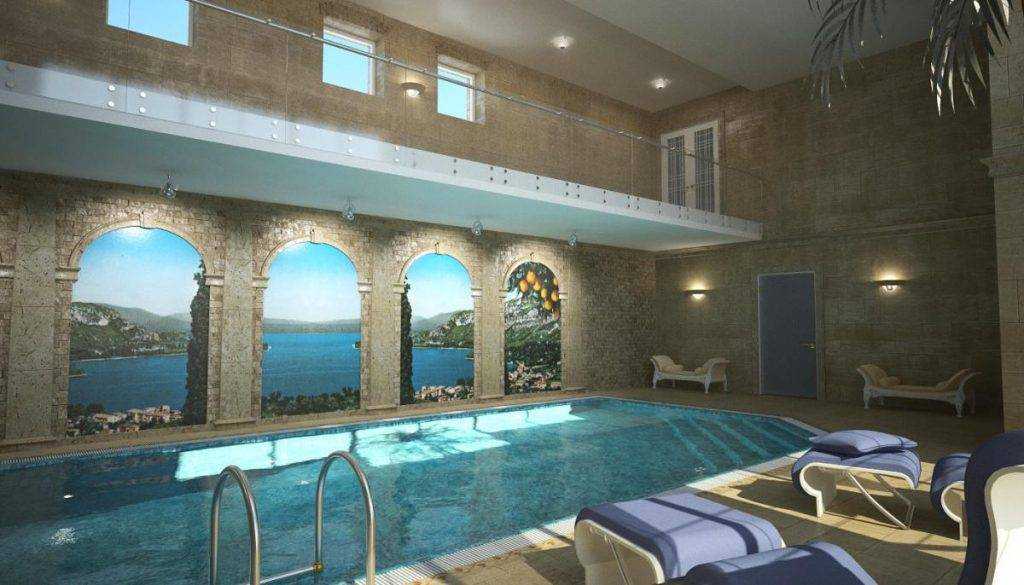

Бассейн в доме — вентиляция рассчитывается на этапе проектирования

Чтобы ответить на этот вопрос нужно понимать, какие функции возложены на вентиляцию. Одним из свойств присущих воде – испарение. Она испаряется ото всюду: из стакана, лужи, моря, емкости бассейна. И чем больше поверхностная площадь и температура воды, тем больше испарений. Все эти естественные природные процессы без достойной вентиляции могут нанести вред человеку и помещению, в котором расположен бассейн.

Комфортной для самочувствия считается влажность на уровне 30-60%. При повышенной влажности 80-95% и температуре помещения бассейна (29-31°C), человеку становится тяжело дышать, появляется головная боль, утомляемость, даже может помутиться сознание. У людей же с хроническими заболеваниями сердечно-сосудистой системы отмечались приступы. А частое нахождение в помещении с такими параметрами провоцирует ревматические заболевания, туберкулез, болезни почек.

Таким образом, обязательной является система вентиляции бассейнов, которая бы отвечала за абсорбцию, конденсацию и ассимиляцию. Чем интенсивнее совершается смена застоявшегося воздуха на свежий, тем быстрее происходит осушение воздушных масс.

Вентиляция для бассейна своими руками: очередность работ

Перед проектированием необходимо сравнить несколько технологических решений

Во-первых, начинаем с подбора оборудования, которое будет встроено в схему вентиляции.
Во-вторых, производим расчет сечения труб, что важно для правильной подачи и отвода воздуха.
В-третьих, располагаем трубы притока и вытяжки. Так как влажный и теплый воздух поднимается, потому вытяжку располагаем у потолка

Трубу притока, по всем правилам построения системы, нужно разместить в нижней части помещения. Но в бассейне такое ее положение будет создавать дискомфорт. Потому, конструктивно это решается так: вход в помещение располагаться внизу, затем по коробу нагнетаться вверх, где по всему периметру помещения расположены трубы с вентрешетками, через которые и подается свежий воздух. Для хорошей скорости рециркуляции воздушных масс устанавливают решетки больших размеров.
В-четвертых, для поддержания хорошего воздухообмена, на конце вытяжной трубы устанавливают дефлектор, всасывающий отработанный влажный воздух и через специальные каналы, выбрасывающий его в атмосферу.
В-пятых, желательно предусмотреть приспособление, которое не входит в систему вентиляции, но здорово облегчает ей работу. Это специальных жалюзи, которыми закрывают чашу бассейна, когда он не используется. Они выполняют множество полезных функций – защита от загрязнений, сохранение тепла, для вентиляции – уменьшение испарений и выделения влаги.

Более подробную информацию об оборудовании, правильности расчетов, месте расположения и других нюансах построения вентиляции в помещении бассейна, можно получить у профильных специалистов. Конечно, не последнюю роль будет играть и цена, но перед принятием решения, нужно просчитать на «несколько шагов вперед». И с виду, дорогостоящая приточно-вытяжная вентиляция с рекуперацией, на самом деле оказывается экономичнее и выгоднее других схем.

Канальные и бесканальные системы вентиляции

Канальный вариант включает в себя систему воздуховодов изготовленных из стали или пластика. Основными факторами, оказывающими влияние на функциональность, являются:

• выбранный материал, пластик с гладкой поверхностью создающий меньше препятствий воздушным массам, металл, который хорошо переносит перепады температурных режимов;
• размер воздуховода;
• сечение канала (существует круглые, прямоугольные и гибкие варианты).

Ярким примером бесканальной вентиляционной системы является общеобменный вид. Подобный тип может состоять из вентилятора, установленного в стене или окне, отвечающего за циркуляцию воздушных масс.

Дополнительные моменты

Если вентиляция проектируется самостоятельно, то любой стандартный расчет должен содержать в себе несколько вычислительных операций. Основными из них считаются:

1. Вычисление явного тепла. Под таким теплом понимается температура нагревательных приборов, температура тела человека, который находится в бассейне, температура всех обогревателей и т.д.
2. Поступление влаги во внешнюю среду. Это влага, которая исходит от человека, самого бассейна или от обходных дорожек. Нельзя терять из виду ни один параметр. Ведь это может негативно сказаться на всех последующих расчетах.
3. Рассчитывается теплообмен исходя из параметров влажности и явного тепла. Это значение сравнивается с нормативами, которые располагаются в специальной таблице. На основе полученного значения и выбирается параметр для бассейна.

Итак, в расчетах нет ничего сложного. Они позволяют грамотно и в короткий срок подсчитать все параметры, необходимые для составления проекта. На основе уточнения результатов можно в любой момент вносить коррективы в проект.

К примеру, он может изначально не предполагать использования мощного оборудования. Если в ходе расчетов получились неоднозначные результаты, то можно внести корректировки в оборудование. Всегда можно установить дополнительную систему охлаждения для воды и отопительный прибор для нагрева в зимний период.

Создаются универсальные таблицы, которые на основании начальных значений помогут выбрать любые варианты устройств

Это очень важно как на этапе проектирования, так и на этапе реализации уже готовой системы вентиляции

Вентиляторы с разграничением входящих и исходящих потоков атмосферы

Устройство закачки воздушных масс

Устройство функционирует раздельным способом, вход и выход воздушного потока осуществляется разными вентиляционными элементами. Раздельное вентилирование очень больших размеров не приспособлено к работе в маленьких комнатах. Проточная вентиляция дифференцировано подает поток воздуха в здание и своевременно удаляет увлажненный воздух.

Устанавливается в момент возведения плавательного бассейна. Приток воздушных масс проводится с помощью оборудования:

• втягивающее воздух оборудование оснащено клапаном, не впускающим его во время отключения функционирования;
• очистительный фильтр для поступающего воздуха;
• обогреватель входящего воздуха;
• устройство закачки воздушных масс;
• механизм сохранения температурного фона и количества поступающего воздуха.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

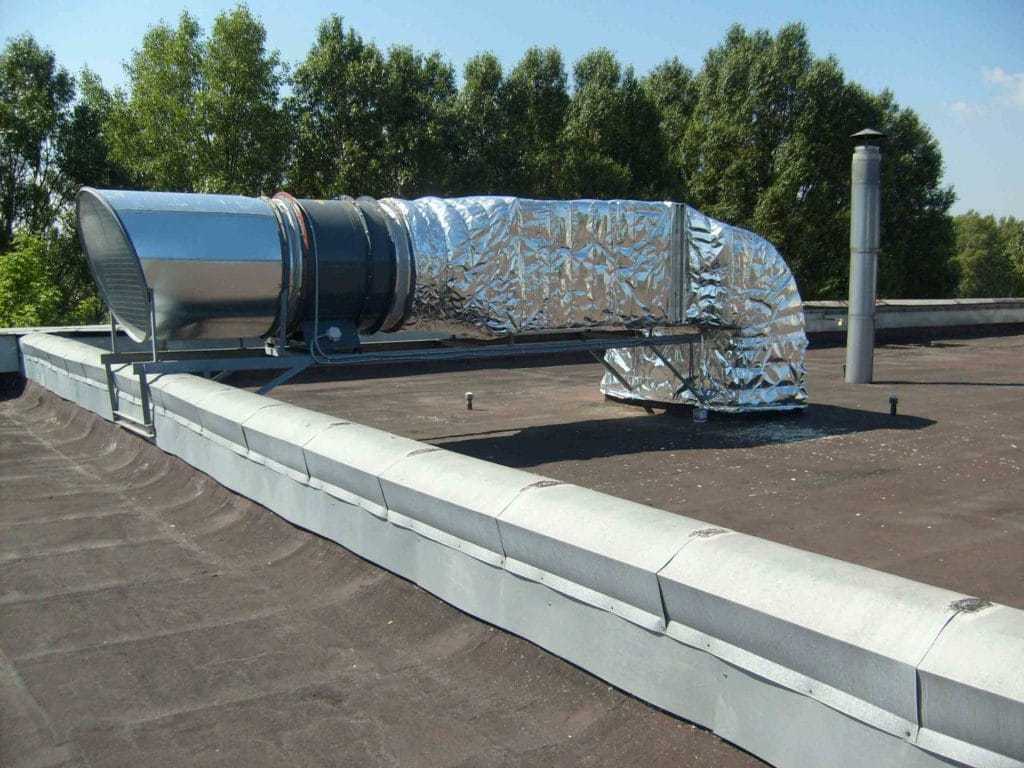

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Подготовка к монтажу

Процедура сравнительно проста. Для работы могут потребоваться жесткие воздуховоды из оцинкованной стали. Их диаметр должен составлять не менее 100 мм. Создание системы Басту из пластиковых труб не слишком разумно. В парилках развиваются очень высокие температуры, и потому вероятно повреждение пластмассовых коммуникаций.

Дополнительно обязательно понадобятся:

• тройники;

• отводы;

• фланцы;

• задвижки;

• клапаны;

• воздуховоды типа «сэндвич», применяемые для минимизации накопления конденсата внутри трубы;

• гофрированные воздуховоды из гибких материалов;

• решетки вентиляции.

Система не будет работать, если не обеспечить поступление свежего воздуха к печи. Необходимый для этого вентилирующий канал прорубают в полу

Важно: его обязательно оснащают решеткой, чтобы исключить попадание посторонних предметов извне. Вытяжка может быть выполнена из канализационных труб

Но в любом случае придется тщательно рассчитывать все нюансы, в том числе и суммарный оборот воздуха — его даже в первую очередь, потому что это принципиально важный показатель.

Необходимую информацию можно взять из ГОСТ 30494 и СНиП 41-01-2008. Чтобы упростить задачу, лучше ориентироваться на средние значения и по парильному отделению, и по предбаннику. Нормативная кратность воздухообмена — минимум 5 раз за час. Но если она составит 6 или 7 раз за час, то хуже точно не будет.

Схема естественной вентиляции, описанная в разделе выше, в целом правильна и универсальна. Но в идеале ее следует дорабатывать под условия конкретной парилки и под конфигурацию помещения. Нельзя допускать, чтобы любой воздушный поток встречал какое-либо крупное препятствие. Стоит показать составленную схему специалисту, который сможет оценить ее адекватность. Потом подготовка включает еще:

закупку всего необходимого инвентаря и инструмента;

очистку и подготовку площадки, чтобы ничего не мешало;

высвобождение времени на работы (это очень важно);

подготовку по возможности заранее вентилирующих каналов.

Вентиляция создается после того, как соорудили кровлю и стены. Однако ее надо сделать прежде, чем начнется отделка помещений изнутри. Этот момент удобнее прочих при прокладывании каналов и монтаже решеток. Также стоит с самого начала проработать вентиляцию фундамента. В нем формируют отверстия прямоугольной формы, закрываемые сетками.

Вентиляция должна осуществляться во всех комнатах, в том числе на чердаках и мансардах. Недопустимо нарушение герметичности воздуховодов. В противном случае качество теплоизоляции быстро ухудшится. При отклонении от этих требований вполне вероятно, что придется переделывать уже построенную баню.

Обойтись без схем, хотя бы и составленных от руки, совершенно невозможно. Практика показывает, что созданные «на глаз и по велению интуиции» вентилирующие системы почти неработоспособны. Необходимо продумать, как влиять на движение воздушных потоков, корректируя их заслонками. Очень важный момент — продумывание взаимного расположения входного и выходного отверстий. При составлении проекта следует также учесть, из каких материалов состоит баня — они имеют разные уровни микровентиляции.

Число деталей подбирают с учетом габаритов обслуживаемых помещений. Нижняя часть трубы, возвышающейся на 1 м над крышей, должна находиться или над полом, или над сидячими местами полка. Разумеется, нужно поддерживать некоторое расстояние до самого полка, чтобы находящиеся там не подвергались сильному сквозняку. Во многих руководствах рекомендуют оснащать систему Басту шаровидным турбодефлектором.

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

• естественная;
• принудительная;
• приточно-вытяжная или смешанная.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

• Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
• Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Приточно-вытяжная установка с рекуператором и осушителем / тепловым насосом

Принцип работы этой установки схожий с предыдущей, но она намного эффективнее в плане потребления электроэнергии. Приточно-вытяжная установка с функцией  рекуперации тепла способна обеспечить оптимальный воздухообмен в помещении бассейна. Устранение неприятного запаха и теплого воздуха осуществляется путем его замены свежими воздушными массами, а рекуператор, который встроен в установку, позволяет сэкономить электроэнергию, так как тепло отработанных воздушных масс он использует на обогрев холодного воздуха. Вместе с тем, благодаря такой конструкции теплые и холодные воздушные массы не смешиваются, а компрессор осушителя нужно будет включать в тех случаях, когда необходимо снизить влажность.Приточно-вытяжная установка с рекуператором и осушителем, тепловым насосом.

Таким образом, применение приточно-вытяжной вентиляции для бассейна с рекуператором и встроенным осушителем позволяет поддерживать невысокую относительную влажность, исключать дискомфорт, выпадение конденсата. Кроме того, такое оборудование наиболее экономично.

Получить бесплатную консультацию инженера по вентиляции бассейна

Получить!

Особенности проектирования вентиляции

К особенностям проектирования вентиляции бассейнов можно отнести:

1. Организация вентиляции проводится, как отдельная система, не связанная с другими помещениями, даже соседними служебными.
2. Начинать составлять проект выбранной вентиляционной схемы надо после полного сметного расчета всего здания. Таким образом можно точно соотнести, выгодна ли в плане строительства имен данная схема вентиляции.
3. Сэкономить на расходах можно, если учесть, что поверхность воды будет в часы неиспользования закрываться специальным покрытие, что предотвратит испарение.
4. Утепление стен и потолков проводятся по завышенным нормам СНиП, потому что чем толще теплоизоляция, тем меньше вероятность образования конденсата. Это же самое касается стеклопакетов. В бассейнах устанавливаются трехкамерные пакеты, заполненные аргоном.
5. Приток воздуха должен располагаться в полу, а сами потоки должны двигаться снизу вверх вдоль стен или остеклительных конструкций. Нельзя чтобы холодный воздух дул на воду или людей.
6. Вытяжные каналы устанавливаются на стенах под потоком или на самом потолке.
7. Чтобы не происходит переток воздуха из бассейна в другие соседние помещения, вытяжная часть вентиляции по мощности должна быть больше приточной на 10-15%.

Вентиляционная установка для бассейна

Для бассейнов мы используем обычные раздельные приточные и вытяжные установки. В этом случае у нас появляется возможность более гибко подойти к размещению оборудования. Раздельные установки занимают значительно меньше места, чем системы с рекуператором. Могут располагаться в разных помещениях, например, на чердаке, в подвале и даже в подвесном потолке самого бассейна. Приточная установка, работая в 2 режимах, подает летом 3000 м3/ч, а зимой нагревает и подает всего 400 м3/ч. Вытяжная установка выбрасывает влажный воздух на улицу, а нагревающий кабель на уличных решетках защищает их от образования сосулек.

Это самая простая и самая эффективная схема вентиляции.Для нагрева 400 м3/ч воздуха нужно всего 7,5 кВт тепловой энергии от котла (не путать с электропотреблением) и это при -25 оС на улице.

Правильная вентиляционная установка в бассейне частного дома

Компании-поставщики будут убеждать Вас купить дорогие приточно-вытяжные установки для бассейнов, которые в 90% случаев вообще не нужны. Как только Вы говорите “бассейн” – у них в голове сразу “установки для бассейнов”. А зачем нужна такая установка – они не могут объяснить.

Компании Свегон и Менерга предлагают оборудование от 600 000 рублей. На 100% частных бассейнов они не нужны, а в 90% коммерческих бассейнов используются 2 раздельные установки, одна из которых с осушителем, а вторая без.

В проектах на бассейны в частных домах мы используем обычные приточные и вытяжные установки компаний NED, Breezart, Systemair, Ventmachine. Установки проектируем подвесные, канального типа в шумоизолированном корпусе с полным комплектом автоматики.

Примеры расчета

Расчет вентиляции бассейна — сложная задача, но для сравнительно небольших частных бассейнов она значительно упрощается.

Используется метод кратности, формула которого проста: L = Vпом ⋅ Kp (м3/ч), где:

• L — количество приточного воздуха (м3/ч);
• Vпом — объем помещения (м3);
• Kp — кратность воздухообмена (1/ч).

Алгоритм расчета по кратности:

• определяют объем помещения;
• умножают объем на кратность.

Для частных бассейнов принято использовать 2-кратную схему воздухообмена, когда весь объем воздуха в помещении обновляется 2 раза в час.

Например, есть бассейн в павильоне размером 5 × 8 × 3,5 м. Тогда объем будет равен: 5 × 8 × 3,5 = 140 м3. При двукратном обновлении потребуется объем приточного воздуха: 140 × 2 = 280 м3.

Полученное значение является минимальной производительностью приточной вентиляционной установки для данного бассейна.

В данном случае не следует выбирать оборудование с большим запасом мощности, как это делается при расчете других систем. Превышение объемов притока изменит микроклимат и создаст возможность для появления конденсата.

Вариант первый. С разделением оттока/притока воздуха

Такого рода вентиляционная система относится к раздельным, воздух в данном случае входит и выходит посредством отдельным системных элементов. Если говорить о стоимости, то оборудование для такой вентиляции обходится заметно дешевле (если сравнивать с вариантом, описанным в следующем пункте статьи), однако при дальнейшей эксплуатации оно в обязательном порядке потребует для себя немалых расходов. Помимо этого, размеры раздельной вентиляционной системы достаточно большие, следовательно, пользоваться ею (в особенности, в малогабаритных помещениях) весьма неудобно.

Заметим также, что такие вентиляционные системы зачастую оборудуются еще на этапе строительства бассейнов. В роли главного элемента в данном случае выступает вентилятор, который вмонтирован в вытяжные каналы.

Если говорить конкретно о притоке свежего воздуха, то он осуществляется посредством таких устройств:

• блок управления, предназначающийся для поддержки объема подающегося воздуха и температурного режима;
• воздухозаборное устройство, на котором имеется клапан, не пропускающий внутрь помещения холодный уличный воздух в тех случаях, когда система отключается;
• вентилятор, с помощью которого осуществляется закачивание воздуха;
• очищающий фильтр, необходимый для очистки поступающего воздуха;
• нагревательный прибор, с помощью которого этот поступающий воздух прогревается.

Для более детального ознакомления с данным вопросом рекомендуем посмотреть представленный ниже тематический видеоматериал.
