Как смонтировать светодиодную ленту самостоятельно

LED-технологии в интерьере

Типы диодов

Итак, мы решили сделать подсветку кухонного гарнитура с использованием световых диодов. При этом нужно иметь в виду, что светодиодные ленты для кухни бывают нескольких типов, и чтобы подобрать оптимальную конфигурацию, стоит изучить представленные на рынке модели.

Параметров, по которым модели отличаются друг от друга, всего несколько. И первым из них мы рассмотрим тип диодов, которые используются как источник света на ленте.

Чаще всего в интерьерных работах используются световые ленты с установленными диодами типа SMD-3528 или SMD-5050.

Источник света SMD-5050

Обратите внимание! Маркировка SMD на изделии означает, что электронный компонент монтируется на поверхность. Благодаря такой конструкции световой прибор получается очень компактным, что в нашем случае является бесспорным достоинством. Отличия между этими типами компонентов следующие:

Отличия между этими типами компонентов следующие:

  • Диод SMD-3528 включает в себя один кристалл и 2 вывода. Отличается меньшей яркостью, но при этом стоит дешевле. Как правило, используется исключительно в дизайнерских целях, поскольку для полноценного функционального освещения генерирует слишком слабый световой поток.
  • Диод SMD-5050 содержит 3 кристалла и 6 выводов. благодаря чему может быть как монохромным (все кристаллы одного цвета), так и цветным (кристаллы красного, зеленого и синего цветов). Применяется как для эстетических целей, так и для подсветки рабочей зоны на кухне. Цена зависит от сложности конструкции и плотности диодов.

Плотность диодов и степень защиты

Следующий параметр, который нужно учесть, перед тем как выбрать светодиодную ленту для кухни – это количество элементов на погонный метр. Чем плотнее расположены электронные компоненты на проводнике – тем интенсивнее и равномернее будет подсветка.

Чаще всего применяются такие комбинации:

  • SMD-3528 – 60 или 120 штук/м.пог.
  • SMD-5050 – 30 или 60 штук /м.пог.

Ленты с плотностью 30 и 60 чаще всего применяются для светового декора, а для качественного освещения больше подходят модели с плотностью 120.

Кроме плотности светящихся точек на погонный метр ленты важным критерием выбора будет степень защиты. Этот параметр определяет, насколько качественно изолированы все электронные компоненты от воздействий внешней среды.

В зависимости от класса защиты LED-ленты делятся на:

  • Открытые (негерметичные, с маркировкой IP33) – с незащищенными токопроводящими дорожками. Применяются такие элементы только в тех местах, в которые практически исключается попадание влаги, например, в потолочной подсветке.
  • Односторонние (с маркировкой IP65) – герметичные со стороны электронной «начинки». В односторонних лентах все контактные элементы заливаются силиконовым герметиком или покрываются специальным полимерным кожухом.
  • Двусторонние (класс защиты IP67 или IP68) -полностью герметичные ленты. Как правило, выпускаются в специальных кожухах из прозрачного пластика.

Ленты классов IP65, IP67 или IP68 являются предпочтительными для изготовления декоративной и функциональной подсветки кухонных гарнитуров.

Подбираем блок питания

Блок питания — это еще один элемент, без которого невозможно создать светодиодное освещение на кухне. Эта деталь должна обеспечивать определенную мощность, поскольку запитать диоды от обычной розетки у нас не получится.

Блоки питания: чем больше мощность, тем больше размер

В первую очередь при выборе блока питания необходимо обращать внимание на степень его защиты. Кухня – помещение довольно влажное, потому защита от воздушной влаги электронике совсем не повредит. Далее нужно подобрать модель, оптимальную по мощности

Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные

Далее нужно подобрать модель, оптимальную по мощности. Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные.

Как же определить минимально необходимую мощность блока питания для подключения светодиодной ленты при монтаже кухонной подсветки? Для расчета воспользуемся формулой:

В данной формуле:

  • W – требуемая мощность блока питания, Вт.
  • L – длина подсветки, м.
  • W1 – мощность 1 метра светодиодной ленты (как правило, эта информация указывается на самой ленте или на сайте производителя).
  • K – коэффициент интенсивности использования. Для подсветки, которая будет использоваться только периодически, этот коэффициент равен 1.3. Если же лента будет большую часть времени находиться во включенном состоянии, то коэффициент составляет 1,5.

Дополнительное освещение: дизайнерские идеи

Приборы, создающие дополнительное освещение, обладают действительно серьёзным потенциалом в сфере эстетики, создания эффективных декоративных украшений, даже за столом. Было бы глупо не использовать эти особенности. Можно выбирать оригинальные дизайнерские люстры и светильники, тогда помещение даже с натяжным потолком точно не будет похожим ни на что другое.

Секреты подсветки рабочего треугольника

Качественное освещение, по большей степени, требуется для столешницы, за которой владелец постоянно работает. Потому на рынке многие гарнитуры созданы специально для данной зоны. Оригинальное освещение рабочей зоны на кухне предложат и тем, кто создал индивидуальный заказ.

Здесь также существуют свои идеи:

Подсветку можно обустроить внутри самой рабочей фурнитуры, а не у мебели. Можно выбрать стеклянные варианты фартука, который легко оборудуется светодиодными лентами.

Отличное решение – создание навесных шкафчиков, на основе закалённого стекла. Потом их дополнительно оборудуют внутренней подсветкой. Такого света вполне хватит для обеспечения основных функций, и не будет выглядеть избито сам интерьер кухни, освещение смотрится весьма удачно.

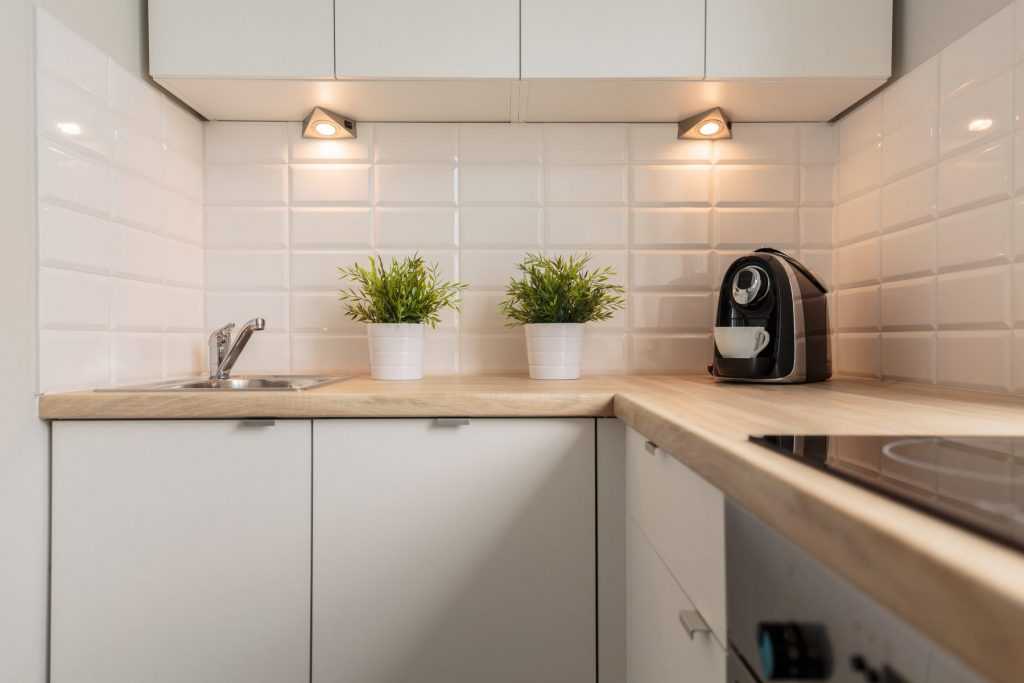

Накладные модели мебельных светильников помогут тем, у кого в наличии есть только старые модели гарнитуров, у которых изначально функция дополнительной подсветки отсутствует. Эти идеи окажутся результативными.

Светодиодные ленты идут отдельной строкой. Их заключают в профили, изготовленные из пластика или алюминия. Это роскошный декоративный элемент, если его правильно использовать, становится гораздо легче добиться потрясающих результатов.

На видео: светодиодная подсветка рабочей зоны кухни своими руками.

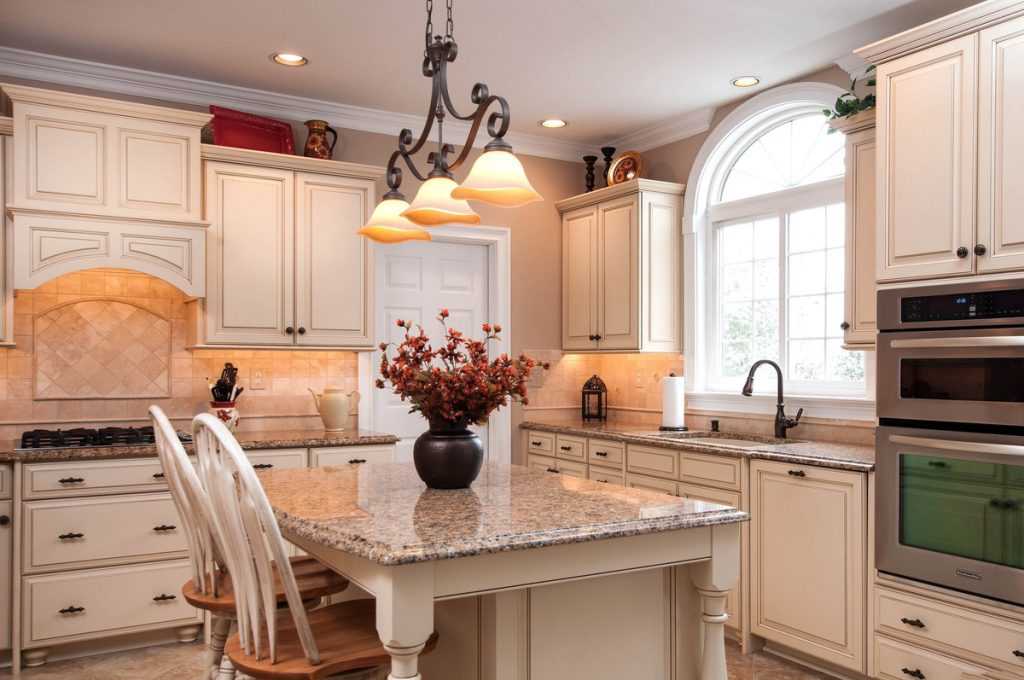

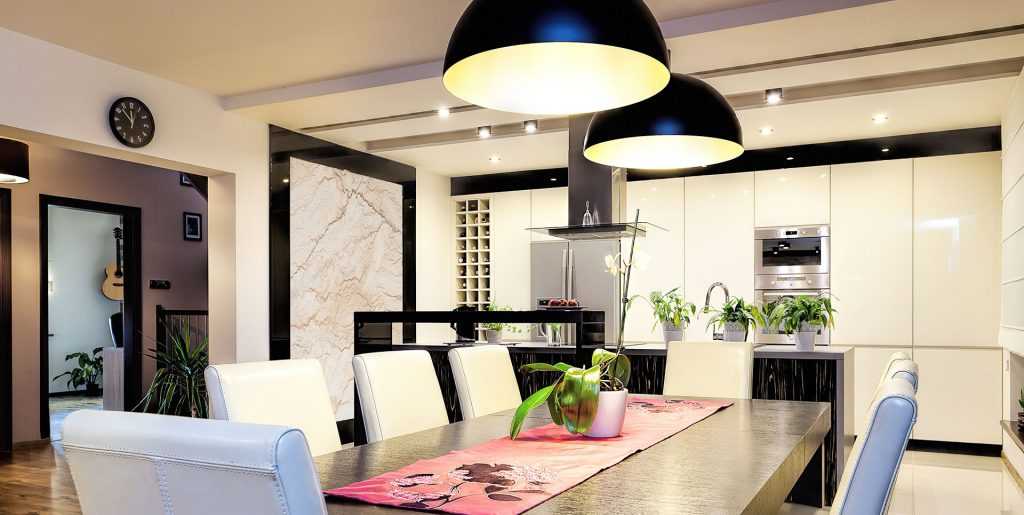

Подсветка обеденного стола

Кухни в наших домах часто выполняют функцию обеденной зоны. Дизайнеры используют множество решений, чтобы и у этой области было нормальное освещение. Светильники, у которых делают подвесную модель крепления – одно из самых популярных решений. Можно использовать даже большие, красивые абажуры.

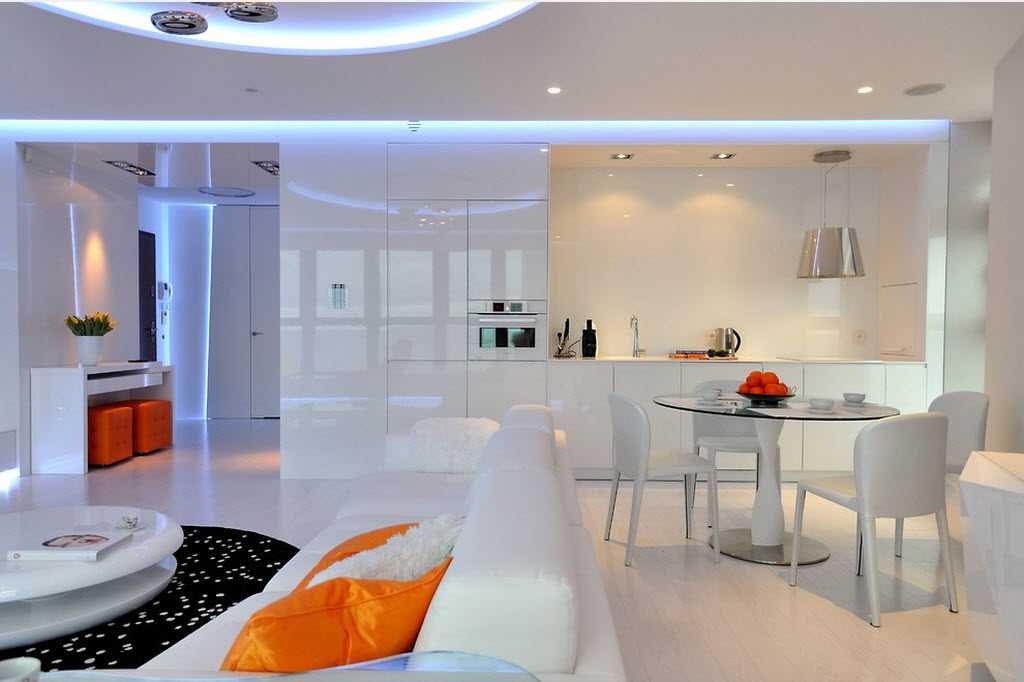

5 вариантов потолочного освещения

Если освещение кухни основное, то его надо сделать максимально мягким. Можно выбирать любые варианты из перечисленных ниже:

  • люстры и подвесные светильники;
  • разновидности со специальными шинами;
  • подсветка светодиодного типа;
  • накладные светильники;
  • встраиваемые точечные типы.

Хорошо, если общую подсветку можно будет включить по частям, а не сразу всю. Это практичный вариант, позволяющий экономить энергию. Ведь используется определённое количество света, чтобы потолочное пространство выглядело нормально.

Свет над барной стойкой

Над барной стойкой можно использовать те же правила, что и в случае с другими зонами. Здесь также пригодится грамотное использование локальных источников. Неплохо подходят для кухонь с барной стойкой так называемые скрытые типы светодиодных светильников. Декоративные бра неплохо дополнят общую атмосферу, тогда барная конструкция получает отличное украшение.

Подсветка кухонной столешницы

Освещение столешницы на кухне позволит всё как следует разглядеть. И здесь можно остановиться на скрытых приборах, они не будут мешать во время работы. Оригинальные изделия квадратных и других форм подходят тем, кто любит идеальный порядок, когда все приборы попрятаны в шкафах, а поверхность столешницы практически ничем не занята. Это подходит и для вариантов с барной стойкой.

Внутренняя подсветка кухонных шкафов

Навесные шкафчики либо выдвижные ящики – элементы, которые больше всего требуют освещения в таком случае. Благодаря подобному решению использование изделий будет гораздо более удобным. И привлекательный внешний вид мебели, в том числе совмещённой, ещё долго будет радовать владельцев. Для освещения кухонной мебели правильно будет использовать светодиодные модели. Это световые конструкции, которые максимально безопасны в использовании.

Подсветка плиты и варочной поверхности

Подсветка, встроенная в контур вытяжки, позволит правильно организовать пространство. Но необходимость в специальной подсветке именно для подобных областей возникает редко. Общего света должно хватать, чтобы присмотреть за процессом готовки, даже когда речь идёт о совмещённой кухне.

В настоящее время на кухне актуально так называемое многозоновое освещение, как правильно его организовать – легко разберётся любой. Что касается самих устройств, то светодиоды многими считаются оптимальным вариантом. Это дорогие лампы, но они экономичны, и долгий срок службы покрывает все возможные расходы.

Этапы монтажа

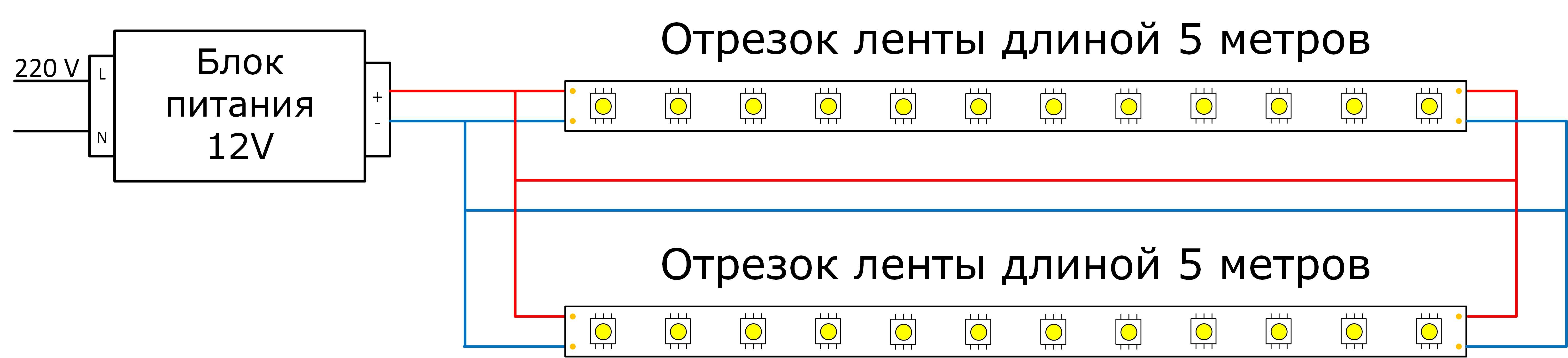

Схема подключения нескольких светодиодных лент

Работа начинается с отрезания полос нужной длины, необходимо следить, чтобы разрез проходил по специальным меткам. Соединение участков ленты может проводиться двумя способами: с использованием специальных LED коннекторов или спайкой. Собрать цепь, применяя коннекторы можно достаточно быстро и просто, достаточно положить ленту на контактную площадку и захлопнуть крышку. Этот механический способ не требует никаких навыков, но стоимость детали довольно высока, если требуется несколько соединений, то это существенно увеличит стоимость освещения.

Блок питания малой мощности

Самый простой блок питания имеет две клеммы, одна из них плюс вторая – минус, при соединении с контроллером важно их не спутать, иначе устройство выйдет из строя. Собрав всю схему, ее подключают к сети через вход блока питания

Если светодиодная лента функционирует правильно, ее можно закреплять в выбранном месте.

Если необходимо срастить концы ленты без коннектора, используется паяльник небольшой мощности. На контактные площадки соединяемых дорожек наносится слой припоя, при этом с основания ленты необходимо снять защитную пленку. Далее, две части накладываются одна на другую и прогреваются паяльником, пока не расславится припой.

Усилитель для светодиодной ленты

При необходимости подключения нескольких цветных лент, устанавливается усилитель. Этот прибор размещается за первой светодиодной полосой, а к нему подключается вторая. В такой схеме используется один контроллер и два блока питания. Одноцветная светодиодная лента имеет всего два провода для соединения с блоком питания: красный означает плюс, а синий – минус.

Пайка светодиодной ленты

Соединение выполняется механическим способом или спаиванием. Для этого концы проводов зачищаются от изоляции и залуживаются. На контактные части ленты также наносится слой припоя. Приложив коны проводов к контактам, их поочередно касаются паяльником. Несмотря на низкое напряжение, оголенные концы стоит обернуть изоляционной лентой. В схему между лентой и блоком питания можно установить диммер, чтобы регулировать световой поток.

Последние модели светодиодных лент предлагаются с полным комплектом всего необходимого для подключения – блок питания, имеющий защиту от ошибочного подключения полярности, и контроллер.

Подключение светодиодной ленты на кухне

Монтаж светодиодной ленты можно произвести в любом удобном месте для вас, здесь сложного ничего нет. Сами выбираете себе место, и следуете несложной инструкции. Примеры готовых вариантов вы сможете найти в конце этой статьи. Также читайте: как установить ленту в авто.

  • Подготавливаем место для установки. Обязательно обезжириваем, при надобности зачищаем наждачной бумагой.
  • Далее клеем ленту.
  • Подключаем к блоку и начинаем пользоваться.

Проще схемы мы придумать и не могли, все невероятно легко, однако, посмотрите видео, как подключить светодиодную ленту, так все точно станет на свои места.

Если вы используете разноцветные ленты, необходимо их изначально присоединить к контроллеру, затем к блоку питания. Подключая, помните о полярности, все кабеля имеют соответствующую маркировку.

Как сделать своими руками

Подсветку в кухне можно выполнить с помощью светодиодной ленты.

Основное требование при выполнении монтажа из ленты – защита от воды. Наилучший вариант – IP65, выдерживающий струю воды. Напряжение – 12 Вт.

Для получения нужного уровня освещенности используются ленты с 30 диодами на погонный метр. Мощность диодов для рабочей зоны – 12 люменов каждый, для остальной подсветки – 5 люменов.

Эквивалентность светодиодной ленты лампам накаливания:

  1. 30 диодов мощностью 12 люменов = 24 Вт;
  2. 30 диодов по 5 люменов = 10 Вт.

Для получения более яркого света можно применить с большим количеством диодов: 60, 120.

Для установки подсветки из светодиодной ленты потребуются:

  • лента диодная необходимой длины;
  • алюминиевый профиль;
  • блок питания 12 В;
  • выключатель;
  • кабель;
  • вилка;
  • термоусадочная трубка;
  • паяльник;
  • припой;
  • канифоль;
  • клеящаяся.

А вот как выглядит угловая кухня с барной стойкой и как её можно подсветить. указано тут.

На видео – подробная инструкция как сделать своими руками:

Алюминиевый профиль, в который будет помещен светильник, облегчит установку. При выборе блока питания надо учитывать потребляемую мощность ленты и иметь запас не менее 25%. Например, 1 м ленты требуется 7,2 Вт. На 2 м потребуется 14,4 Вт, с запасом понадобится блок питания не менее 18 Вт.

Выключатель подбирается по желанию и может быть простым кнопочным, сенсорным (реагировать на прикосновение), инфракрасным, в виде диммера (светорегулятора) или блока управления несколькими цветными.

Также вас сможет заинтересовать информация о том, как происходит встраивание встроенного холодильника в кухонный гарнитур и как организовать подсветку кухни.

Соединение ленты с кабелем должно происходить с помощью пайки.

Кнопочный выключатель устанавливается до блока питания. Диммер или блок управления – после блока питания.

Сама лента крепится к поверхности шкафчиков двухсторонней клеящейся лентой.

Недочеты, на которые следует обращать внимание:

  1. деформация диодной ленты (будет некачественное крепление);
  2. срок годности скотча (влияет на удержание ленты);
  3. не включать диоды сразу после установки (дать контактам время высохнуть, иначе от разогрева произойдет отклейка ленты).

Варианты мест монтажа на нижней стороне навесного шкафчика:

  1. Посередине рабочей поверхности. В этом случае освещается только рабочая плоскость. Не требуется профиль.
  2. Установка вплотную к стенке. Свет рассеивается равномерно на рабочую поверхность и стену.
  3. В углу между шкафчиком и стеной. Световой поток направлен в помещение. Для установки необходим угловой профиль и рассеиватель.

А вот как выглядит угловой кухонный гарнитур для маленькой кухни и как осуществить подсветку в комнате, можно увидеть тут.

Многозональное освещение помещения необходимо для комфортного пребывания на кухне, как повара, так и членов семьи. Правильно сделанная подсветка усиливает дизайнерский замысел, создает уютную и комфортную атмосферу. Светодиодные светильники – долговечны, экономичны, наиболее востребованы для установки дополнительного освещения кухонных гарнитуров. В других наших статьях вы можете ознакомится с угловыми розетками для кухни.

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ СВОИМИ РУКАМИ

С готовыми светильниками всё более-менее понятно, а как сделать подсветку на кухонном гарнитуре своими руками из светодиодной ленты?

ИЗ ЧЕГО БУДЕТ СОСТОЯТЬ СВЕТОДИОДНАЯ ПОДСВЕТКА НА ОСНОВЕ ЛЕНТЫ

Для сборки работоспособного светильника понадобятся следующие материалы:

  • Диодная лента необходимой длины.
  • При необходимости алюминиевый направляющий профиль.

Подсветка кухни будет выглядеть аккуратнее, если разместить ее в специальном алюминиевом профиле. Такое решение облегчает монтаж освещения

  • Блок питания 12 Вт.
  • Выключатель.
  • Электрокабель и вилка либо клеммная колодка в зависимости от типа подключения. Кабель рекомендуем использовать медный многожильный в двойной оплётке сечением не менее 2х0,75 мм2.
  • Термоусадочная трубка для герметизации соединений.

Светодиодная лента нередко продаётся в комплекте с блоком питания и управлением

КАК ВЫБРАТЬ СВЕТОДИОДНУЮ ЛЕНТУ

Светодиодная лента на кухне должна быть защищена от воды, это одно из условий безопасной эксплуатации. Минимальный уровень влагозащиты — IP44 (выдерживает попадание отдельных капель воды), лучше IP65 (струя воды). Напряжение — 12 Вт, как самое безопасное.

Светодиодная подсветка для рабочей зоны кухни должна быть яркой, по спектру приближена к естественному дневному свету. Рекомендуем использовать ленту с трёхкристальными светодиодами типа SMD 50х50 из 30 диодов по 12 люменов каждый на метр длины. Если желаете иметь свет поярче, особенно при оснащении подсветки диммером, лучше выбрать изделие из 60 диодов. Цветовая температура в пределах от 3300 до 500 К.

Дополнительная подсветка для кухни, как правило, не должна быть яркой. Зачастую хватает светового потока SMD 35х28 из 30 диодов по 5 люменов на метр. Цвет значимой практической роли не играет и больше зависит от дизайнерской задумки.

Технические характеристики рекомендованных лент

КАК ВЫБРАТЬ БЛОК ПИТАНИЯ И ВЫКЛЮЧАТЕЛЬ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ НА КУХНЕ

Чтобы светодиодная подсветка на кухне работала стабильно, рекомендуем выбирать блок питания с запасом по мощности около 25%. Мощность ленты зависит от модели, технические характеристики можно узнать у продавца. Так, SMD 50х50 из 30 диодов «берёт» 7,2 Вт на метр длины. Таким образом, если протяжённость составит, к примеру 4 м, общая мощность будет равняться 28,8 Вт. Соответственно, блок питания с 25% запасом — 36 Вт. Выбирайте компактную модель, легче будет спрятать.

Что же касается выключателя, то возможны следующие варианты:

  • Простой кнопочный.
  • Сенсорный от прикосновения.
  • Инфракрасный, реагирует на взмах руки.
  • Диммер, регулирующий световой поток. Управление может быть механическим, в виде вращающейся рукоятки или сенсорным.
  • Блок управления, заставляющий свет мигать или переливаться разноцветными огнями, если выбрана многоцветная RGB-лента. Хотя, такие эффекты применяют нечасто.

Диодная подсветка для кухни на основе нескольких лент должна осуществляться только по параллельной схеме подключения

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ НА КУХНЕ СВОИМИ РУКАМИ

Светодиодная подсветка должна быть собрана в соответствии со следующими правилами:

  • Ленту нельзя отрезать по длине произвольно, лишь в определённых местах. Для этого на ней нанесены специальные отметки.
  • При необходимости использовать несколько лент их подключают к блоку питания параллельно.
  • Электрический кабель, идущий от блока питания, следует соединять с лентой не коннекторами, а пайкой, это надёжнее. Соединение следует герметизировать, обжав термоусадочной трубкой. Можно использовать и изоленту, но сделать это труднее и выглядеть будет не столь аккуратно.

Пошаговые рекомендации по пайке соединения ленты с кабелем

Обычный клавишный или кнопочный выключатель ставится до блока питания.

Схема подключения с обычным выключателем

Диммер или RGB блок — после блока питания.

Светодиодная лента на кухне: фото схемы подключения с регулируемым диммером световым потоком

Крепится светодиодная подсветка для кухни под шкафы с помощью двусторонней клеящей ленты. Сначала следует лишь слегка закрепить ленту в нескольких местах и, убедившись, что она находится на нужном месте и легла ровно, сильно прижать по всей длине.

Если вы не обладаете достаточными знаниями и навыком для работы с электрикой и электроникой, поручите монтаж подсветки специалистам. опубликовано econet.ru

Этапы установки

Монтажные работы выполняют в такой последовательности:

  1. Лента чаще всего предлагается в катушках, на которые ее накручено по 5 м. Чтобы отрезать нужный участок, используют ножницы. Режут строго по обозначенной линии. Затем очищают контактную зону от силикона (на 1-1,5 см).
  2. К оголенным контактам припаивают 2 кабеля. Если нет возможности пайки, используют альтернативный вариант — соединение при помощи коннекторов.
  3. Когда пайка завершена, проводят изоляцию. Лучший вариант — использование термоусадочной трубки. Для этого отрезают участок длиной 2 см и насаживают его на спаянное место. Затем строительным феном разогревают трубку, в результате чего происходит ее фиксация.
  4. Крепить ленту можно как двусторонним скотчем, так и специальными скобами. Участок, где будет зафиксирован светильник, заранее очищают и обезжиривают. Только так можно закрепить устройство с необходимым качеством.
  5. Местоположение блока питания следует продумать заранее. Желательно монтировать трансформатор в непосредственной близости от ленты. Затем выполняют соединение вилки с кабелем.
  6. Стыкуют проводники параллельным методом.
  7. Устанавливают пластиковый короб. Проводник в нем фиксируется скобами.
  8. Если имеется диммер, его монтаж — завершающий этап работы.

После этого проверяют работоспособность системы.

Монтаж и необходимые материалы

Чтобы самому выполнить установку светодиодов, следует выбрать нужный вариант ленты и прочих приспособлений. После провести необходимые работы.

Выбор светодиодной ленты

Перед покупкой надо уточнить, какое количество диодов приходится на погонный метр ленты. Оно может составлять от 30 до 120 штук на одинарной полосе, до 240 – на двойной. Обычно для кухни покупают от 60 светодиодов/погонный метр. Также выбирают ленту по габаритам диодов, которые определяются по первым цифрам маркировки. Например, в модели SMD3528 размер лампочек составляет 3,5 х 2,8 мм.

Подбор блока питания

Обычно для кухни приобретают светодиоды, работающие от 12-24 вольт, поскольку устройства на 220 В применяют только в помещениях с низкой влажностью. Поэтому для светильников потребуются понижающие трансформаторы или блоки питания

Для них важно правильно рассчитать мощность, учитывая общую длину соединяемых лент

Подготовка к монтажу

Перед началом монтажа важно подготовить ряд инструментов, приспособлений, материалов:

  • катушка ленты;
  • кабель (сечение 0,74 кв. мм);
  • диммер с пультом управления или без него;
  • припой с канифолью;
  • ножницы;
  • паяльник;
  • скотч двусторонний;
  • изолента;
  • уголок ПВХ или алюминиевый профиль;
  • дрель;
  • саморезы;
  • индикатор напряжения;
  • фрезер, если надо врезать ленту в днище шкафа.

Монтаж

Вначале выбирают место будущего расположения ленты, учитывая потребность в освещении и дизайн помещения. Универсальный метод крепления диодных лент — при помощи алюминиевых профилей с защитными светорассеивающими пленками. Порядок монтажа будет таким:

  1. Пропустить провод к области соединения, просверлив на задней стороне шкафа малозаметное отверстие. Отмерить нужное количество светодиодной ленты, отрезать, края оголить от силиконового покрытия на 1,5 см.
  2. К контактам припаять 2 кабеля или соединить их коннекторами, если это возможно. Сделать изоляцию стыков.
  1. При наличии клейкого слоя, защитную пленку удаляют, ленту прижимают к выбранному месту. Если такого слоя нет, используют двусторонний скотч. При необходимости, можно отгородить ленту профилем или уголком в цвет шкафа для маскировки (профиль крепят саморезами).
  2. Закрепить блок питания, аккуратно соединить провода приложенными клипсами. Предварительно следует обесточить комнату.
  3. Проверить проводку на короткое замыкание тестером (индикатором напряжения). После подключить ленту к сети.

Особенности установки

Не стоит покупать и закреплять на кухонных шкафчиках дешевые ленты, они быстрее выходят из строя

Изоляции проводов надо уделить повышенное внимание, ведь на кухне всегда большая влажность. Правильно подключить кабели помогут обозначения на ленте – плюс и минус

Коннекторы используют только при отсутствии паяльника, но профессионалы такой метод скрепления проводов не рекомендуют, он менее надежен.

Светодиодная подсветка на кухню является красивым и практичным вариантом освещения. Она не мешает ярким, раздражающим светом, при этом полноценно подсвечивает всю рабочую зону, потому ценится пользователями.

Потребляемая мощность

Для создания светового потока светодиод потребляет электрическую мощность. Хотя отношение этой мощности к интенсивности излучения у LED намного выше, чем у лампы накаливания, светильники в виде ленты могут потреблять значительный ток. Он определяется:

  • энергопотреблением единичного элемента (зависит от его типа);
  • количеством LED, установленных на ленте (зависит от плотности расположения).

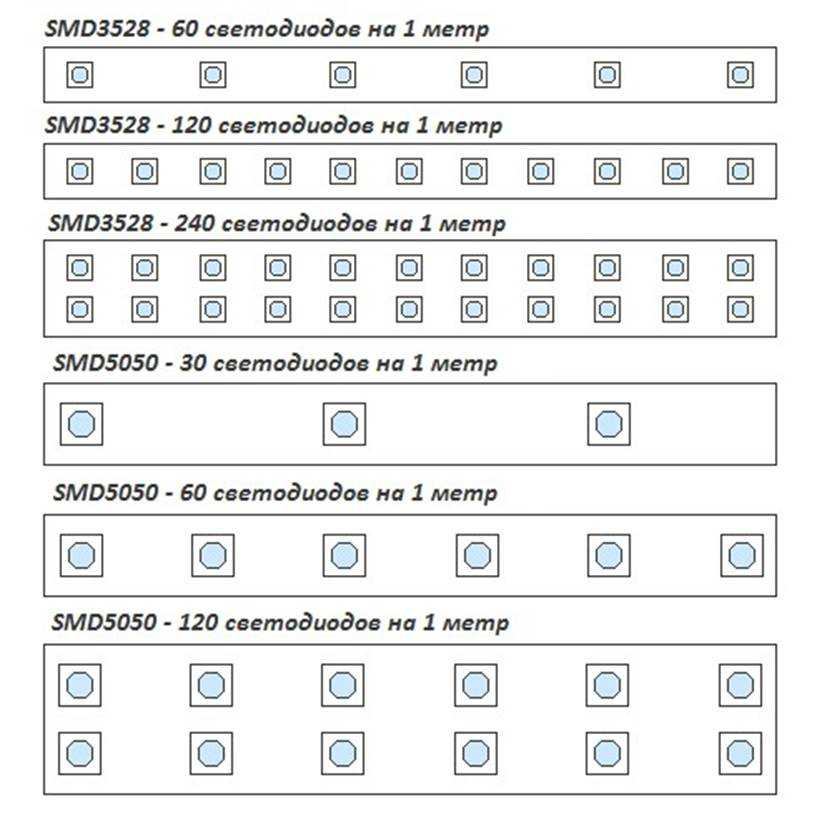

Примеры размещения светодиодов с разной плотностью и количеством рядов.

На практике имеет значение такой параметр, как мощность, потребляемая одним метром ленты. При расчетах системы освещения отталкиваются от этой характеристики. В наиболее распространенной маркировке для этого параметра места не нашлось, но некоторые производители относятся к нему серьезно. Так, одна из лент, выпускаемых под брендом Apeyron, обозначается, как Apeyron Electrics LSE-159 SMD 5050 30LED IP20 12В 7,2Вт 5 м. Здесь 7,2 Вт – удельная мощность потребления.

Схемы подключения светодиодной подсветки

Чтобы избежать неравномерного освещения с высоким износом, не располагайте последовательно светодиодные ленты. Правильное подключение позволит увеличить интенсивность света, а также уменьшит риск возникновения перепадов напряжения.

Правила подключения диодной ленты:

При соединении нескольких лент важно соблюдать полярность.
Блок питания устанавливайте на расстоянии не менее 10 м.
Нельзя гнуть и крутить ленту. Если необходимо провести монтаж на сложном участке, лучше разрезать подсветку и выполнить угол пайкой.
Предотвратить потерю электрического тока помогут толстые сечения проводов, а также малое количество лент.

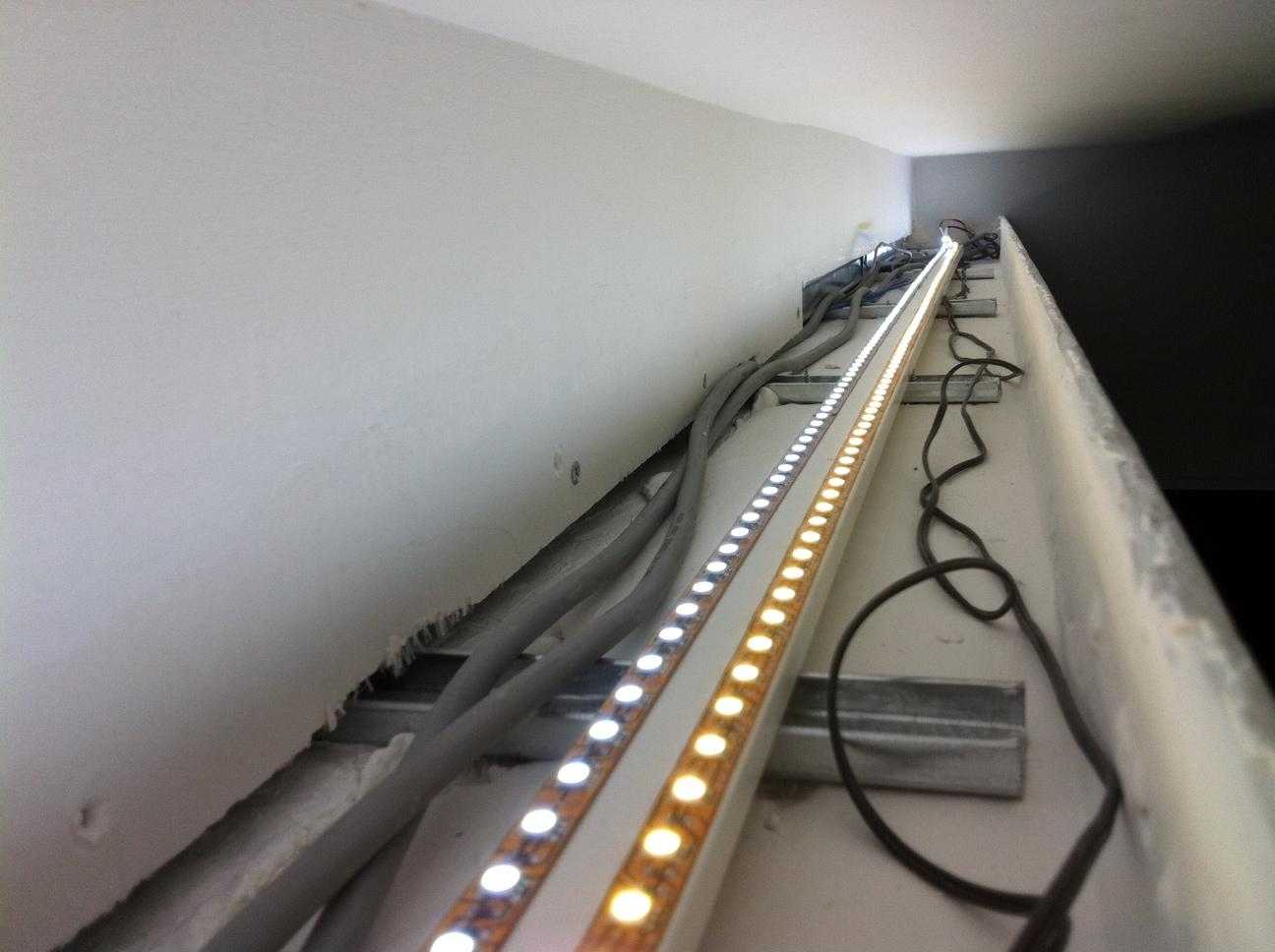

Если подсветка имеет большую выходную мощность, лучше установить её в профиль в виде короба.
Длинные ленты (от 5м) соединяются только параллельно;
Источник питания нельзя ставить в место с повышенной температурой.. Подключать длинную ленту нужно только параллельно Обычно производители указывают места, в которых выполняется разрез

А также показывают, как лучше подключить подсветку


Подключать длинную ленту нужно только параллельно Обычно производители указывают места, в которых выполняется разрез. А также показывают, как лучше подключить подсветку.

При прямом подключении, источники света присоединяют параллельно к одному блоку питания.
Для регулировки яркости используют диммеры

Их последовательно подключают к блоку питания в сборе с лентой.
При монтаже нескольких источников света и диммеров важно использовать усилители, подключая их последовательно к подсветке.
При установке RGB-лент используют контроллеры с 4 проводами. Простоту монтажа обеспечит коннектор — с его помощью не нужно будет припаивать контроллер и ленту

Его также подключают к отдельному источнику питания.

Плюсы и минусы

Востребованность и высокая популярность светодиодной подсветки обусловлены рядом неоспоримых преимуществ данного вида освещения.

Простота установки светодиодов позволяет смонтировать освещение самостоятельно, не прибегая к услугам специалистов.
Продолжительный срок эксплуатации позволяет использовать светодиоды в течение 2 десятилетий и не тратиться на их замену. В этом заключается одно из основных преимуществ диодов над лампами накаливания, менять которые приходится довольно часто.
Минимальный расход электроэнергии делает светодиоды лидером экономичности и позволяет существенно экономить бюджет.
Независимо от формы выпуска, светодиоды начинают светиться на полную мощь с первой секунды после включения. Им не требуется времени на разогрев, а количество включений/выключений никоим образом не влияет на продолжительность их эксплуатации.
В отличие от ламп накаливания, светодиодные источники света не нагреваются сами и не нагревают воздух в помещении

Это особенно важно в условиях кухни, где от работающей плиты воздух и так сильно разогрет.
Светодиодная подсветка пожаробезопасна: она не взрывается от случайного попадания на неё капель воды и может работать в условиях высокой влажности.
Широкий ассортимент продукции позволяет подобрать осветительный элемент под любой вид кухонных шкафов, независимо от их конфигурации и дизайна. Более того, существует масса беспроводных накладных светильников на батарейках, для подключения которых не нужно тянуть провода до ближайшего источника питания.

6
фото

Выбор сечения кабеля

При монтаже подойдут любые кабели с сечением от 0,5 до 2,5 мм2. Чтобы точно подобрать сечение, перед установкой следует воспользоваться следующей формулой:

Обозначения:

I — сила тока в цепи; высчитывается по формуле: I = P/U, I = U/R, где P — мощность источника, U — напряжение, а R — сопротивление;

p — удельное сопротивление; значение этой величины всегда постоянно, берётся из справочников для разных металлов;

l — длина кабеля в метрах;

— величина, характеризующая допустимый перепад напряжений блока и подсветки.

Рассмотрим таблицу мощности, зависящей от характеристик провода. Чем больше кабель, тем меньшее количество мощности передаётся подсветке.

Длина, м Выходная мощность, Вт
Площадь сечений, мм2
1,5 2,5 4 6
50,0 50,0 50,0 50
2 45,5 47,2 48,2 48,8
4 41,5 44,6 46,5 47,7
6 38,1 42,3 44,9 46,5
8 35,0 40,1 43,4 45,5
10 32,4 38,1 42,0 44,4

Подключение светодиодной ленты на кухне

Монтаж светодиодной ленты можно произвести в любом удобном месте для вас, здесь сложного ничего нет. Сами выбираете себе место, и следуете несложной инструкции. Примеры готовых вариантов вы сможете найти в конце этой статьи. Также читайте: как установить ленту в авто.

  • Подготавливаем место для установки. Обязательно обезжириваем, при надобности зачищаем наждачной бумагой.
  • Далее клеем ленту.
  • Подключаем к блоку и начинаем пользоваться.

Проще схемы мы придумать и не могли, все невероятно легко, однако, посмотрите видео, как подключить светодиодную ленту, так все точно станет на свои места.

Если вы используете разноцветные ленты, необходимо их изначально присоединить к контроллеру, затем к блоку питания. Подключая, помните о полярности, все кабеля имеют соответствующую маркировку.

Об особенностях освещения

Кухня в квартире – одно из самых функциональных помещений, поскольку здесь не только готовится пища, но и собираются члены семьи, чтобы провести время вместе. Одного верхнего освещения часто может просто не хватать. Приоритет надо отдавать локальным источникам, а остальные – организуют дополнительное точечное и другое освещение.

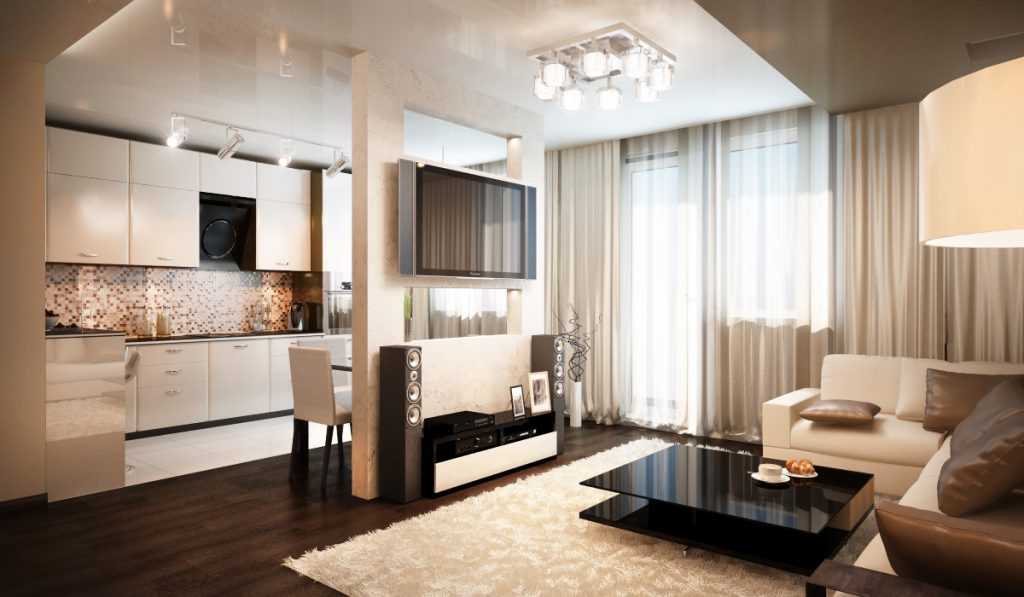

Кухня-гостиная

Для основного освещения гостиной важно, чтобы оно было равномерным, почти естественным. Можно использовать либо один вид светильников, либо сразу несколько в комбинации

Какие элементы чаще всего становятся базовыми?

Можно выделить следующие виды осветительных приборов:

  • подвесные светильники и люстры;
  • шинные светильники или трековые системы;
  • светодиодный тип подсветки;
  • накладные светильники (они помогут создать дополнительное освещение);
  • встраиваемые точечные светильники для гостиной.

Освещение в кухне-гостиной с натяжными потолками

Чаще всего в помещениях с натяжным потолком отдают предпочтение светодиодным моделям. Они не нагреваются слишком сильно, потому это правильный выбор в плане безопасности. Главное не забывать о том, что зона отдыха требует более мягкого света по сравнению с остальными. Надо позаботиться и о комфортном размещении выключателей, благодаря чему освещение в кухне гостиной не будет раздражать.

Кухня-столовая

Для обеденных зон характерно центральное расположение, потому в кухне основное освещение над столом может быть сосредоточено на них. Эта зона должна быть залита светом люстр. С ролью дополнения для неё можно выбрать небольшие декоративные элементы. Они монтируются на потолках либо на стенах, которые есть в совмещённой кухне.

Маленькая кухня

В случае маленькой комнаты нужно учитывать несколько следующих нюансов:

Большие вычурные люстры, плафоны с длинными основаниями будут неуместными. По размерам приспособления должны соответствовать самому помещению.

От источников света для маленькой кухни в большом количестве также рекомендуется отказываться. Компактная одиночная люстра и 2-3 точечных светильника в потолке – отличные варианты для таких комнат.

В качестве дополнительной подсветки могут выступать точечные светильники, установленные под навесными шкафчиками. Это позволит осветить рабочую зону и расширить границы помещения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
