Как правильно установить дымоход своими руками: все нюансы при монтаже дымовой трубы

Классификация

Чтобы знать, на какой дымоход из нержавейки обратить внимание, надо изучить имеющиеся на сегодняшний день виды. Тип

Имеются следующие варианты:

Тип. Имеются следующие варианты:

  • одностенные (одноконтурные) – традиционные трубы, изготовленные из одного листа стали, имеют круглое или овальное сечение и используются в помещении или вне его с предварительным утеплением канала;
  • двустенные – универсальные трубы, имеющие трёхслойную структуру, используются и внутри, и снаружи помещения (сэндвич дымоходы);
  • гофрированные – трубы, которые представляют собой некие пружины из металлической проволоки со стальным покрытием, используются для тех или иных обогревающих приспособлений с низким КПД (гибкий дымоход).

Марка нержавеющей стали. Имеются такие варианты:

  • AISI 310 – жаропрочная сталь (1050°С), отличающаяся долговечностью и износостойкостью (элитный, а потому дорогостоящий материал);
  • AISI 304 – жаропрочная сталь (800°С) с высоким содержанием никеля и хрома, известная плотностью, пластичностью и эластичностью;
  • AISI 316 – жаропрочная, кислотостойкая, коррозиестойкая сталь;
  • AISI 321 – жаропрочная сталь (550°С), отличающаяся первоклассными техническими характеристиками;
  • AISI 444 – жаропрочная и кислотостойкая сталь (600°С)
  • AISI 430 – коррозиестойкая сталь с низким содержанием углерода и высоким – хрома.

Метод соединения труб. Существуют такие варианты:

  • по конденсату – верхний элемент трубы заводится в раструб нижнего. Таким образом, вода, стекающая сверху, не способна навредить утеплителю, но дым запросто может проникнуть в дом при образовании даже маленькой щели;
  • по дыму – способ, надёжно защищающий помещения внутри жилища, но требующий качественной изоляции, чтобы предотвратить увлажнение и разрушение утеплителя (весьма часто применяется для бани).

Назначение. В продаже есть модели, предназначенные:

  • для дизельных котлов;
  • для газовых котлов;
  • для твёрдотопливных котлов;
  • для котлов комбинированного типа;
  • для универсальных котлов;
  • для каминов;
  • для банных печей и т. д.;

Толщина стали. Толщина стенок труб должна быть следующей:

  • для оборудования, работающего на газообразном топливе, – не менее 0,5–0,6 мм;
  • для устройств, работающих на жидком топливе, – 0,8 мм и более;
  • для приспособлений, работающих на твёрдом топливе, – 1 мм и более.

Размеры. Есть модели, отличающиеся по таким критериям:

  • высоте трубы – зависит от параметров отопительного оборудования – мощности, размеров выходного отверстия, характеристик преград и т. д.;
  • диаметру дымохода – зависит от типа строения, размеров кровли и др.

А Вы, что думали? Да, дымоходы из нержавейки весьма разнообразны.

Классификация оцинкованных дымоходов

Описываемые в данной статье изделия производятся двух типов – одно- и двухконтурные (со слоем утеплителя). Ознакомимся с каждым из них более детально.

Как своими силами сделать колпак на дымоход

Вариант №1. Одноконтурные изделия

Они состоят из таких основных компонентов, как трубы и прочие фасонные элементы (к таковым относятся тройники, переходники, разного рода ревизии и так далее). Самыми популярными вариантами применения являются следующие:

  1. применение в качестве внутридомового дымоходного канала;
  2. использование внутри дымохода из кирпича.

Подобного рода конструкции не лишены недостатков, основным из которых являются большие объемы конденсата, в особенности тогда, когда система отопления подсоединена к современному оборудованию с малой температурой выводимого газа и отменным КПД. С целью устранения данной проблемы выполняется утепление дымоходной трубы или, как вариант, снижение скорости образования конденсата и минимизация теплопотерь.

Как мы только что говорили, такая оцинкованная труба для дымохода нередко применяется для эффективного и оперативного ремонта дымных каналов, выполненных из кирпича. Цель этого предельно проста: вместо ремонта наполовину разрушенной кладки в канал монтируется модульная конструкция требуемого габарита. Между новым элементом и кирпичной кладкой устанавливается специальный минеральный теплоизолятор, позволяющий существенно повысить эффективность конструкции.

Обратите внимание! Нежелательно применение оцинкованных труб извне. Но если альтернативных вариантов не существует, то трубу следует качественно теплоизолировать

Вариант №2. Двухконтурные изделия

Подобные конструкции ввиду очевидных причин еще называют сэндвичами. Разумеется, для их изготовления используется преимущественно нержавеющая сталь, но и оцинкованные трубы тоже достаточно часто встречаются, зачастую благодаря более низкой стоимости. Сэндвич-дымоходов, выполненных из оцинковки, существует сразу несколько, рассмотрим их.

  1. Оцинкован лишь наружный контур конструкции, в то время как внутри находится труба из нержавеющей стали.
  2. Оцинкованы сразу две трубы.

А ввиду того, что основная часть нагрузок приходится именно на внутренние трубы, материал, из которого их делают, должен быть минимум в 0,6 миллиметра толщиной. Если же говорить о внешней трубе, то для нее вполне достаточно и 0,5 миллиметра.

Обратите внимание! Внешняя поверхность конструкции покрывается специальной термоустойчивой эмалью и порошковыми напылениями, придающими им более эстетичный вид. Описанные двухконтурные дымоходы повышают КПД приборов отопления, а еще повышают эффективность их функционирования

Конечно, металлические трубы не слишком эстетичны, из-за чего нередко не сочетаются с общим дизайном дома. Но подобного рода недостаток достаточно легко устраняется посредством кирпичной укладки по контуру конструкции (хотя для этого может быть использован и любой другой материал)

Описанные двухконтурные дымоходы повышают КПД приборов отопления, а еще повышают эффективность их функционирования. Конечно, металлические трубы не слишком эстетичны, из-за чего нередко не сочетаются с общим дизайном дома. Но подобного рода недостаток достаточно легко устраняется посредством кирпичной укладки по контуру конструкции (хотя для этого может быть использован и любой другой материал).

Как рассчитать площадь сечения дымовой трубы?

Существует несколько методик расчета оптимального сечения. Например, от размеров топочной камеры очага или от площади поддувального окна печи

Но в этой публикации внимание будет сконцентрировано на той методике, которая основана на оценке объема образующихся в процессе сгораний дымовых газов


Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.

На основе расчётов и опытов специалистами давно уже составлены таблицы, из которых можно получить информацию об удельном дымообразовании для разных типов твердого топлива. То есть какой объем продуктов сгорания образуется при сжигании, скажем, одного килограмма дров, угля, торфа и т.п.

Приведем и мы такую таблицу (в сокращенном варианте). В ней, помимо удельного дымообразования, показаны калорийность топлива (количество тепла, выделяемого при сжигании одного килограмма) и примерная температура продуктов сгорания на выходе из дымоходной трубы. Первая из указанных характеристик нас в заданный момент особо не интересует — просто дает общее представление об эффективности топлива. А вот температура, да, понадобится для расчетов.

Тип топлива Удельная калорийность топлива, кКал/кг, усредненно Удельный объем выделяемых продуктов сгорания от сжигания 1 кг, м³ Рекомендуемая температура на выходе из дымохода, °С
Дрова со средним уровнем влажности — 25% 3300 10 150
Торф кусковой (россыпью), воздушной просушки, со средним уровнем влажность не выше 30% 3000 10 130
Торф — брикеты 4000 11 130
Уголь бурый 4700 12 120
Уголь каменный 5200 17 110
Антрацит 7000 17 110
Пеллеты или древесные топливные брикеты 4800 9 150

Как видите, объемы впечатляют. Даже дающие минимальную дымность типы топлива – это уже около 10 кубометров на каждый сожженный килограмм. Значит, просто из соображений физики и геометрии сечение дымоходного канала должно быть в состоянии постоянно отводить эти немалые объемы наружу.

От этого и «пляшем» при расчёте.

Цены на дымовую трубу

дымовая труба

Объем продуктов сгорания, выделяемых при сжигании твёрдого топлива в течение часа можно определить по следующей формуле (с учетом температурного расширения газов).

Vgч = Vуд × Мтч × (1 + Тд/273))

Vgч — объем продуктов сгорания, образующийся в течение часа.

Vуд — удельный объем образующихся продуктов сгорания для выбранного типа топлива, м³/кг (из таблицы).

Мтч — масса топливной закладки, сгораемой в течение одного часа. Обычно находится отношением полной топливной закладки ко времени ее полного прогорания. Например, в печь загружается разом12 кг дров, и они прогорают за 3 часа. Значит, Мтч = 12 / 3 = 4 кг/час.

Тд — температура газов (℃) на выходе из дымоходной трубы (из таблицы).

273 — константа, для приведения температурных параметров к шкале Кельвина, использующейся в термодинамических расчетах.

Так как единица времени в нашей системе исчисления секунда, то узнать объем, получающийся за секунду, несложно – результат просто делится на 3600:

Vgс = Vgч / 3600

Чтобы узнать площадь сечения канала, который гарантированно пропустит через себя этот объем при определенной скорости движения газов, надо найти их отношение

Sc = Vgс / Fд

Sc — площадь поперечного сечения канала дымохода, м².

Fд — скорость потока газов в дымоходной трубе, м/с

Несколько слов об этой скорости. Для отопительных приборов и сооружений бытового класса обычно стремятся остановиться в диапазоне от 1,5 до 2.5 м/с. При такой, с одной стороны – невысокой скорости не наблюдается значительного сопротивления потоку, не возникает сильных завихрений, тормозящих движение газов. Минимизируются тепловые потери, снижается до нормальных величин температура газов на выходе из трубы. Вместе с тем, скорость в достаточной степени большая для того, чтобы уменьшить образование конденсата и оседание золы на внутренних стенках канала.

Если найдено сечение (а это – минимальная его величина), то по известным геометрическим формулам можно найти или диаметр для трубы круглого сечения, или длину стороны – при квадратном сечении, или подобрать длины сторон при прямоугольном.

Ниже предложен калькулятор, который до предела упростит проведение этих вычислений. В нем необходимо указать тип топлива, примерный расход его расход (точнее, массу и время прогорания полной загрузки) и ожидаемую скорость потока газов в дымоходе. Остальное программа выполнит сама.

Итоговый результат показывается в трех представлениях:

— минимальный диаметр для круглого сечения;

— минимальная длина стороны для квадратного сечения;

— площадь сечения, по которой можно, например, подобрать размеры сторон для прямоугольного сечения.

Что такое сэндвич: сборка дымохода

Сборка дымохода начинается снизу.Первой после печки или камина устанавливается секция с задвижкой, позволяющая перекрывать дымоход полностью или создавать тягу заданной силы. Далее устанавливается либо одиночная секция из одной трубы, либо труба-сэндвич – двух контурный дымоход.Одиночная труба может добавить гораздо больше тепла, но только в том случае, если при этом не произойдёт порчи покрытий на потолке и стене вблизи трубы, где будет скапливаться перегретый воздух.

Чтобы перегрева не происходило, применяется труба-сэндвич. Она обязательна при пересечении этажных перекрытий и крыши. При этом используется проходная косая накладка – фланец, закрепляемая на крыше.

Труба-сэндвич из нержавеющей стали включает несколько деталей:

Гильзу – наружную часть, которая обычно изготавливается из листа толщиной 0,5 мм.

способом роликовой сварки, когда края свёрнутого листа ложатся внахлёст.Набивку – слой термоизоляции, специальная минеральная вата,например, PAROC для набивки сэндвичей.Внутреннюю трубу дымопровода, коаксиально расположенная относительно гильзы, обычно изготовленную из листа толщиной 0,8 – 1 мм.,способом специальной сварки с заполнением шва припоем, когда края свёрнутого листа ложатся встык, а широкая часть трубы не имеет вальцовки по окружности;Заглушки, установленные по концам гильзы и внутренней трубы, изготовленные из спрессованной набивки. Они центрируют обе трубы и удерживают термоизоляцию. Для того чтобы скрыть набивку от внешних воздействий, на гильзу с каждой стороны надевается стакан.

Наиболее низкой ценой отличаются трубы из нержавеющейстали марки 430.В такой стали нет присадок, существенно удорожающих материал.

Присадки в той или иной степени усиливают антикоррозионные свойства нержавейки, которые могут быть полезны против конденсата, образующегося внутри трубы. Однако при этом цена трубы возрастает примерно в полтора раза. Кроме материала, на цену трубы влияет статус производителя на мировом рынке.

Но ни болеедорогие маркистали, ни именитые бренды не дают реально ощутимых преимуществ для дымоходов из нержавейки. Изделия отечественных предприятий также будут служить надёжно и долго. Поэтому имеет смысл приобретать дымоходы из нержавеющей стали отечественного производства.

Следует обратить внимание на то, что если труба гнётся рукой, она предназначена для:

  • использования в качестве гильзы;использования в печах, в которых топливом является газ.

Для наглядности и лучшего понимания устройства сэндвича правильно будет найти и посмотреть соответствующее видео. Просмотр видео также поможет установке сэндвича и монтажу сопутствующих принадлежностей при пересечении перекрытий и крыши.

Из каких материалов изготавливают

Каналы для отведения угарного газа в промышленности могут быть изготовлены из следующих материалов:

Кирпичные дымоходы – огнестойкие, практичные, долговечные. Их плюсы – хорошая теплоотдача и невысокая стоимость. Но наряду с этим у кирпичных конструкций есть существенные недостатки: на внутренних стенках может скапливаться конденсат, необходим мощный фундамент.
Керамические изделия – новинка на российском рынке. Выдерживают перепады температур, не взаимодействуют с агрессивными средами. Идеально гладкая внутренняя поверхность не позволяет копоти и саже скапливаться на стенках. При монтаже риск возгорания объекта практически полностью исключен благодаря отличному теплопоглощению. Недостаток – высокая стоимость.
Черный металл часто применяют для промышленных дымовых труб, которые монтируются на больших объектах. Для предотвращения корродирования с внешней стороны изделия покрывают специальным составом

Такие дымоотводы служат длительное время при температуре до 600 °С, что очень важно для промышленности.
Элементы из нержавеющей стали для подобных объектов подходят лучше всего. Выдерживают критические температуры до 1200 °С.
Каналы из железобетона производятся в заводских условиях отдельными элементами

Доставляются на строительную площадку и монтируются на месте.

Наиболее предпочтительный вариант, и я советую рассмотреть именно его, – оцинкованная сталь: прочная, износостойкая, с небольшой удельной массой.

Особенности монтажа

Промышленный дымоход монтируют строго вертикально. Для крепления и обустройства используются тройники, патрубки либо модульные системы. Между отопительным прибором и газоотводом расстояние не должно превышать 5 метров.

Если дымоход предполагает сборную конструкцию, то все элементы должны идеально подходить друг к другу по габаритам. На тройниках при соединении различных элементов необходимо установить сборники конденсата.

Собрать промышленный дымоход с максимальным качеством могут только профессиональные монтажники – силами организации, которой требуется установить дымоотвод, за монтаж лучше не браться.

Особенности монтажа вентиляционных труб

При обустройстве сэндвич вентиляции возникают некоторые нюансы, на которые необходимо обращать внимание:

  1. Чтобы дымоход не подвергался разрушению из-за разницы температур, его нужно располагать по большей части в здании. Помимо увеличения срока службы, это позволит системе работать максимально эффективно. Установленный в здании дымоход обычно имеет выход на крыше, но в некоторых ситуациях конструкцию приходится выводить через стену. Конечно, лучше, если сделана вытяжка на крышу, так как в этом случае все неприятные запахи лучше устраняются.
  2. Расположенный за пределом здания выход дымохода нужно оборудовать дефлектором, который предотвратит попадание в систему различного мусора и атмосферных осадков, а также обеспечит нормальную тягу даже при порывистом ветре. Можно изготовить грибок на трубу дымохода своими руками, он будет служить не хуже. Для регулировки тяги нужно устанавливать специальную трубу с шибером.
  3. Монтировать дымоход прямо над печью запрещено. Все участки, где трубы проходят в непосредственной близости от перекрытий, необходимо защищать термоизоляцией.
  4. Монтаж сэндвич вентиляции может выполняться по двум принципиальным схемам – «по дыму» и «по конденсату». Для первой из них необходимо оборудовать систему тройниками, которые обеспечат вывод конденсата.
  5. Установка частей конструкции обычно начинается снизу, от источника тепла, и постепенно сдвигается вверх. Каждый последующий элемент должен входить в предыдущий, чтобы утеплитель был защищен от влаги.
  6. Сэндвич труба из оцинкованной стали для вентиляции должна оборудоваться ревизией, которая обычно устанавливается прямо за тройником. Верхняя часть вентиляции должна закрываться конусом, защищающим ее от различных засорений.

Заключение

Вентиляционные сэндвич трубы – это неплохой материал для обустройства дымохода. Соблюдение правил монтажа и грамотный подбор диаметра труб позволит создать эффективную систему, которая будет эффективно работать на протяжении всего периода эксплуатации.

От качества монтажа вентиляции домашнего камина, банной печи зависит не только уровень сохранности тепла в отапливаемом помещении, но и степень пожаробезопасности всей конструкции. Высокий процент сохранности тепла и пожаробезопасности могут обеспечить сэндвич трубы для вентиляции, которые изготавливаются специально для дымоходов.

Проектирование дымохода

Устройство системы для отвода продуктов сгорания начинается с подбора модульной системы и подготовки проекта. Так как требования к дымоходам для газовых котлов повышенные, их проект необходимо предоставить службам технического надзора и получить разрешение на монтажные работы.

  1. Минимально допустимая общая высота дымохода – 5 метров, иначе тяга будет недостаточной.
  2. Максимальная длина горизонтального участка канала – 1 метр;
  3. Вне здания и в неотапливаемых помещениях дымовая труба должна быть термоизолирована, если это не сэндвич-система.
  4. Высота среза дымоходной трубы над кровлей:
    • не менее 50 см, если крыша плоская или от конька скатной кровли до трубы расстояние меньше 150 см;
    • вровень с коньком или выше, если от трубы до конька от 150 до 300 см;
    • ниже линии с наклоном в 10° от горизонта конька, если между коньком и трубой расстояние свыше 300 см;
    • выше уровня пристроенных к зданию строений.
  5. Если кровельный материал неустойчив к возгоранию, правила требуют монтажа искрогасителя.
  6. Между одностенной трубой из нержавейки и конструкциями перекрытий и кровли минимальное расстояние составляет 1 метр, (для сэндвича – 20 см) трубу требуется изолировать негорючим материалом (базальтовой ватой).
  7. Между трубой и кровлей (в том числе из негорючих материалов) необходим зазор от 13 см.
  8. Места соединения труб не должны находиться внутри конструкций (перекрытий, стен). Минимальное расстояние от стыка до конструкции – 70 см.
  9. Горизонтальные и наклонные участки дымоходного канала требуется собирать «по дыму» – последующий элемент надевается на предыдущий, чтобы продукты сгорания удалялись максимально эффективно. Вертикальный канал монтируют «по конденсату» – чтобы влага свободно стекала, последующий элемент вставляют в расположенный ниже.
  10. На протяжении всей длины дымоходного канала его внутренний диаметр должен быть не менее диаметра выходного патрубка отопительного агрегата.
  11. Допускается не более трех поворотов по всей длине дымохода.

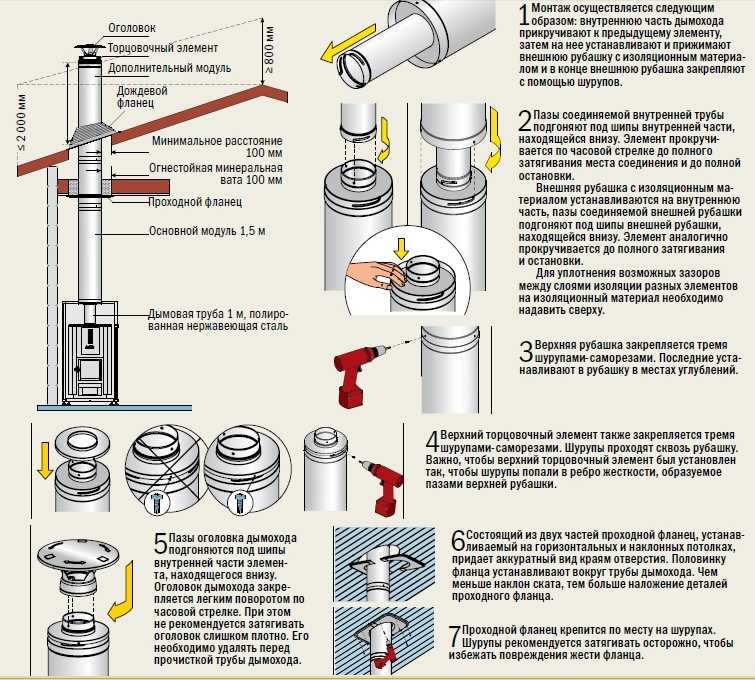

Схема монтажа дымоотвода

Существуют различные схемы монтажа дымоходов из нержавейки. В случае использования сэндвич-системы, проще вывести трубу наружу, чтобы не пробивать отверстия в перекрытиях и крыше. Крепление трубы к внешней стене осуществляется специальными кронштейнами. Наружный дымоход также можно смонтировать внутри каркаса из металлического профиля, чтобы исключить случайное механическое повреждение, особенно в случае высоких ветровых нагрузок.

Разновидности труб

Нержавеющая сталь используется для изготовления трех разновидностей дымоходных труб, каждая из которых имеет свою специфику применения

Это важно учитывать, выбирая вариант для жилого дома, бани или иной постройки. Производители предлагают следующие виды конструкций:

  • одностенные (однослойные);
  • гофрированные;
  • сэндвич-трубы.

Рассмотрим подробнее, какая труба из нержавеющей стали для дымохода будет уместнее для использования в тех или иных условиях.

Одностенные трубы

Однослойные системы изготавливаются из нержавеющего стального листа толщиной от 0,6 до 2 мм. Вариант характеризуется невысокой ценой, но сфера применения такой трубы ограничена.

Устанавливать ее допускается только внутри теплого помещения, а наружную часть дымохода следует утеплить. Это связано с тем, что контакт разогретого металла с холодным воздухом приводит к повышенному образованию конденсата. Это снижает КПД отопительного агрегата, влечет за собой перерасход топлива, снижает срок службы печи или котла.

Одностенные трубы

Стальные одностенные трубы чаще всего применяют для обустройства гильзы при модернизации кирпичных дымовых каналов. Гильзование продлевает срок службы кирпичного дымохода благодаря защите от разрушительного конденсата, снижает потребность в обслуживании, так как на стенках не нарастает сажа. Производители предлагают однослойные трубы из нержавейки разных размеров, круглого и овального сечения, что позволяет подобрать оптимальный вариант для конкретного кирпичного дымохода.

Однослойная труба также может быть использована в комплексе с водяной системой отопления небольшого помещения – гаража, мастерской, моечного отделения бани. В этом случае на дымоходную трубу монтируют водяную рубашку, к которой подсоединяются трубы подачи и обратки. Также тепловую энергию отходящих дымовых газов можно использовать для отопления компактного помещения, если провести однослойную трубу под наклоном вдоль длинной стены.

Установка дымохода из однослойной трубы из нержавейки требует строгого соблюдения правил пожарной безопасности при обустройстве узлов прохода через перекрытия и крышу. Возгорание сажи в трубе (особенно при использовании твердотопливной печи) способно раскалить металл до критических температур и привести к возгоранию деревянных конструкций.

Гофрированные трубы

Гофрированная труба из нержавейки рассчитана на монтаж криволинейных переходов, если выходной патрубок котла или печи расположен в стороне от вертикального канала дымохода. Также при гильзовании кирпичного дымохода гофрированная труба может применяться внутри конструкции, имеющей изгибы.

Гофрированные трубы

Необходимо выбрать качественную гофротрубу из нержавеющей стали, способной выдержать нагрев до 900 °С. Гофрированные элементы используются внутри и снаружи здания, но во втором случае они требуют утепления, чтобы избежать образования конденсата из-за контакта металла с холодным воздухом.

Сэндвич-системы

Двухслойная труба, представляющая собой сэндвич с негорючим теплоизолятором между металлическими оболочками из нержавеющей стали, выпускается в виде прямых и фасонных элементов для сборки дымохода любой конфигурации. За счет термоизоляционного слоя это наиболее практичный вариант дымоотводного канала, поскольку:

  • обеспечивается повышенная безопасность (внешние стенки системы не нагреваются до опасных температур, сам теплоизолятор устойчив к воспламенению);
  • позволяет устанавливать дымоход снаружи здания;
  • образуется минимум конденсата (внутренняя труба, по которой движутся продукты сгорания, не контактирует с холодным воздухом);
  • нет лишних теплопотерь, что позволяет отопительному агрегату работать в оптимальном режиме, без перерасхода топлива;
  • система монтируется быстро и без хлопот по утеплению трубы.

Сэндвич системы

Сэндвич-трубы универсальны, их используют для установки на газовый или твердотопливный котел, камины и печи любого типа.
