Выбираем трубы для горячей воды исходя из технических характеристик

Практические рекомендации

Неправильный выбор диаметров изделий чреват многими неприятностями: протечками (из-за гидродинамических ударов или превышения давления в магистрали), повышенным расходом эл/энергии (топлива) по причине низкой эффективности системы и рядом других. Поэтому монтировать ее по принципу «как у соседа (кума, свояка)» не следует.

Если контур состоит из разнородных труб, то придется делать специальные расчеты для каждого участка (линии) трассы. Отдельно – для пластика, металла (сталь, медь), применять различные коэффициенты и так далее.

Решить такую задачу может лишь специалист. В подобных ситуациях самостоятельно заниматься расчетами не стоит, так как ошибка может быть весьма значительной. Услуги профессионала обойдутся гораздо дешевле, чем последующая переделка коммуникаций, да еще и в отопительный сезон.

Подключение всех приборов (расширительный бак, батареи и других) контура осуществляется трубами одного сечения.

Для исключения образования воздушных пробок (в случае некоторых ошибок в расчетах) на каждой линии следует установить так называемые воздухоотводчики.

Общие характеристики полимерных труб

У всех видов труб из пластика есть свойства, общие для всех:

  • прочность — способность выдерживать нагрузки, характерные для условий эксплуатации трубопроводных систем (гидроудары, колебания давления);
  • пластичность и эластичность — восстановление свойств после деформации;
  • стойкость к химическим воздействиям;
  • низкая теплопроводность;
  • диэлектрические свойства;
  • низкие потери на трение при транспортировке жидкостей;
  • высокая биологическая стойкость;
  • хорошая звукоизоляция;
  • небольшой удельный вес;
  • легкость монтажа.

Полимерным трубам присущи также общие недостатки, что можно отнести к их особенностям:

  • провисание пролетов при монтаже, что требует устанавливать опоры с шагом от 0,5 до 1 м;
  • необходима тщательная подготовка стыков труб перед сваркой;
  • время разогрева при сварке должно выдерживаться согласно технологии для создания надежных соединений.

Классификация по проходимости

Дополнительно трубы классифицируются по проходимости. Внутренний размер полипропиленовых труб указывает на то, какой объем воды они могут пропустить за определенный отрезок времени. Внешние размеры ПП трубы в данном случае не имеют значения. Это говорит о том, что толщина стенки может быть любой – от этого параметра зависит лишь то, насколько прочны будут трубы.

Как правильно рассчитать проходимости труб

Чтобы рассчитать внутренний диаметр ПП труб, нужно воспользоваться следующей формулой:

D = √(4 — Qобщ — 1000/π∙V), где:

Qобщ – предельный суммарный расход воды;

V – скорость движения воды.

Если трубы толстые, то скорости присваивают значение 1,5-2 м/с, для тонких же труб эта величина, как правило, равняется 1,2 м/с. То есть, чем сечение трубы меньше, тем у нее выше соотношение поверхность/просвет. Иными словами, в тонкой трубе практически весь объем воды будет замедляться о стенки.

ПП трубы сечениями 10-25 мм подбираются, если скорости движения воды небольшие. Но если значения V большие, то сечения труб должны быть как минимум 32 мм.

В любом случае, желательно исходить из самых высоких показателей скоростей, так как полипропилен имеет очень гладкие стенки. Если устанавливается система водопровода, то в данном случае трение воды о внутреннюю поверхность труб будет минимальным.

Точные значения проходимости и сечения труб имеют большое значение лишь в случае проектирования водопроводной системы в многоэтажных домах. Если не воспользоваться таблицей размеров полипропиленовых труб, и выбрать трубу с сечение меньше положенного, то в периоды с пиковым потреблением воды, жильцы попросту останутся без воды.

Однако может возникнуть желание взять трубу с запасом по сечению

В данном случае стоит обратить внимание на целесообразность такого решения с экономической точки зрения. К трубам с большим диаметром понадобятся более дорогостоящие фитинги. В итоге расходы могут вырасти в значительной степени

При желании этого можно не допустить, главное, использовать рациональный подход

В итоге расходы могут вырасти в значительной степени. При желании этого можно не допустить, главное, использовать рациональный подход.

ПП трубы больших сечений нецелесообразно использовать и в таких местах, где будет достаточно и тонких труб, опять же таки с целью экономии. Дело в том, что когда вы долго сливаете холодную воду из крана, с большим сечением трубы и воды будет затрачено больше, прежде чем вода станет горячей. Если нет водозабора, то значительная часть тепла от горячей воды попросту рассеется без дела.

Рекомендуется организовать циркуляционную систему водоснабжения, таким образом, не понадобится каждый раз сливать воду, пока она станет горячей. Если это частный дом, то понадобится лишь установить несложный циркуляционный насос, а также докупить и обустроить систему дополнительной трубой, по которой вода будет возвращаться к котлу.

На рынке присутствует огромный сортамент полипропиленовых труб для отопления и не только. Если вы делаете стояк водоснабжения, то подойдут полипропиленовые трубы сечением 25 мм, если это пятиэтажный дом, и 32 мм – для домов от девяти до шестнадцати этажей. В данном случае, определяясь с диаметром, стоит учитывать точное количество сантехнических приборов, которые будут эксплуатироваться в этой системе.

Полипропиленовые трубы больших сечений чаще всего применяются для подачи холодной воды к одному или нескольким домам. Для прокладки труб в теплотрассах полипропилен не используют, так как он не любит горячей воды. К тому же, это такое место, где на трубы будет воздействовать большая нагрузка, от чего мягкий полипропилен может попросту повредиться.

С холодной водой все гораздо проще – ввиду низкой ее температуры и небольшого давления в системе, все чаще при оборудовании водопроводов отказываются от чугуна в пользу полипропилена. Довольно часто можно встретить системы с условным диаметром полипропиленовых труб в 500 мм и более, которые питают целые небольшие районы.

Отличительные свойства труб из ПВХ и полипропилена

Главные отличия труб ПВХ — это повышенная жёсткость и невозможность использования их при транспортировке горячей (более +60°C) жидкости. Трубы из полипропилена более стойкие к высоким температурам, а потому годятся для транспортировки как холодной, так и горячей воды.

Эти качественные характеристики обуславливают различия в сферах их применения.

Применение труб ПВХ

Сфера применения Качественные характеристики применяемых труб ПВХ
Система холодного водоснабжения в многоквартирных и частных домах. Используются напорные трубы из непластифицированного ПВХ серого цвета, так как они прочные, жёсткие и долговечные, выдерживают сильный напор воды. Толщина стенок — до 3,2 мм, а диаметр — от 50 до 160 мм.
Отдельные участки холодного водоснабжения или внутренней канализации. Используются трубы из пластифицированного ПВХ серого цвета, они менее прочные с толщиной стенок от 1 до 2 мм и диаметром от 30 до 50 мм.
Система слива из посудомоечной или стиральной машины. Применяются гофрированные трубы ПВХ серого цвета — самые простые и дешевые, не долговечные, но их легко можно заменить.
Защита электрических проводов во внутренней и внешней электросети. Применяются гофрированные трубы из ПВХ, при их производстве добавляется самозатухающая добавка (антиперен), которая обеспечивает пожаробезопасность. Они очень гибкие и прочные, что дает возможность прокладки в них электрокабеля внутри деревянных или бетонных стен, во влажных помещениях или в бассейнах.
Внешняя канализационная система. Используются жёсткие трубы ПВХ оранжевого цвета с толщиной стенок 3 мм и диаметром от 100 до 500 мм. Эти трубы легко выдерживают погодные перепады температур и нагрузку почвы на небольшой глубине.
Внешняя канализационная система на глубине до 15 м. Применяются гофрированные многослойные трубы ПВХ оранжевого цвета. За счет большого количества ребер жесткости они выдерживают нагрузку почвы на глубине до 15м.
Септики и дренажные колодцы. Используются трубы ПВХ самого большого диаметра оранжевого цвета.

Применение полипропиленовых труб

Сфера применения Качественные характеристики применяемых полипропиленовых труб (ПП труб)
Система внутреннего холодного и горячего водоснабжения в квартирах и домах. Используются ПП трубы белого цвета, они легко соединяются сваркой или через фитинги, выдерживают большое давление и самые дешевые из ПП труб.
Система централизованного и индивидуального отопления. Используются ПП трубы серого цвета, они обладают химической и термической устойчивостью и герметичностью.
Дренажная и поливочная система на улице. Применяются ПП трубы черного цвета, обладающие самой большой устойчивостью к воздействию ультрафиолета, рассыханию и воздействию агрессивных погодных условий.
Система летнего полива на приусадебном участке. Используются ПП трубы зеленого цвета — самые неустойчивые к внутреннему давлению воды, но самые дешевые.
Система внутреннего подогрева полов. Для устойчивости к высокой температуре и давлению воды применяются армированные алюминием или стекловолокном трехслойные ПП трубы.

При производстве пластмассовых труб на них обязательно с помощью лазера наносят информационную строку с техническими характеристиками для удобства использования и монтажа.

Выбор между трубами из ПВХ и полипропилена полностью зависит от сферы их применения и может основываться на качественных характеристиках, приведенных выше.

Источник

Размеры и классификация труб из полипропилена

Ввиду своей универсальности и отличных эксплуатационных характеристик область применения трубных полипропиленовых изделий постоянно расширяется.

Выбор отопительных полипропиленовых труб для дома и квартиры В настоящее время замена устаревших стальных трубопроводов и прокладка новых отопительных линий производится полимерными трубами нового поколения. В рейтинге популярных материалов для устройства…

Классификация по составу сырья и маркам продукции

В основе классификации труб из полипропилена по размерам лежит качественный состав исходного сырья – полимера пропилена с различными модифицирующими добавками:

Основой для всех линеек продукции служат полимерные модификации полипропилена с различными добавками для усиления термостойкости и эластичных свойств материала.

Таблица времени и температуры для пайки полипропиленовой трубы Полипропиленовые трубопроводы предназначены для промышленного применения с агрессивными средами. Подобные системы широко используются в химической промышленности, в устройствах для переработки…

Классификация по давлению

Важным показателем, влияющим на размер полипропиленовых труб, считается давление напора жидкости в трубопроводе. Существует прямая зависимость между количеством перемещаемой воды и сечением: для небольшого напора потребуется трубы меньшего размера.

Маркировка труб по показателю давления оценивает устойчивость трубопроводной линии под действием проходящего напора жидкости в магистрали.

Классификация полипропиленовых труб производится по значению рабочего давления:

  • «РN10». Продукция этого класса выполняются с толщиной стенок от 1,9 до 10 мм и рабочим давлением 1,0 МПа. Они рассчитаны на прохождение водяного потока с максимальной температурой +45 градусов. Внутренний диаметр составляет от 1,6 до 1,9 см, внешний – от 2 до 11 см. Материал используется в греющих системах «теплый пол» и водопроводных линиях холодной воды.
  • «PN16».Изделия с таким обозначением могут эксплуатироваться под рабочим давлением не более 1,6 МПа и температурой теплоносителя до + 60 градусов. Минимальная толщина стенок составляет 3,4 мм. Трубной продукцией PN16 оборудуются трубопроводы холодной и горячей воды.
  • «PN20». Максимальный показатель рабочего давления составляет 2,0 МПа при толщине стенок от 16 до 18,4. Изделия выпускаются в размерах от 16 до 110 мм. Марка PN20 позволяет выдерживать температуру воды +80 градусов. PN20 применяют в системах отопления и горячего водоснабжения.
  • «PN25». Основные показатели: рабочее давление на стенки составляет 2,5 МПа, температура теплоносителя +95 градусов. Трубные изделия армируются фольгированным алюминием, что придает материалу увеличенный запас к ударным и тепловым нагрузкам. Размерный ряд составляет от 21,2 до 77,9 мм.

Маркировка содержит информацию о максимальном значении рабочего давления в трубопроводе и измеряется в атмосферах.

Полипропиленовые трубы размеры – Таблица 1

Таблицы стандартных размеров

Трубопроводом из полипропилена организуется подвод воды холодной и горячей воды, выполняется устройство отопительных систем, оборудуются канализационные сети. Для лучшей ориентации в стандартных типоразмерах полипропиленовых труб составлен сортамент популярных марок, учитывающий наружный и внутренний диаметр изделий.

Диаметры полипропиленовых труб – Таблица 2

Зависимость водоемкости от размеров трубы – Таблицы 3, 4

Как подобрать правильный размер магистрали

Расчет внутреннего диаметра трубной разводки жилых помещений выполняется по формуле

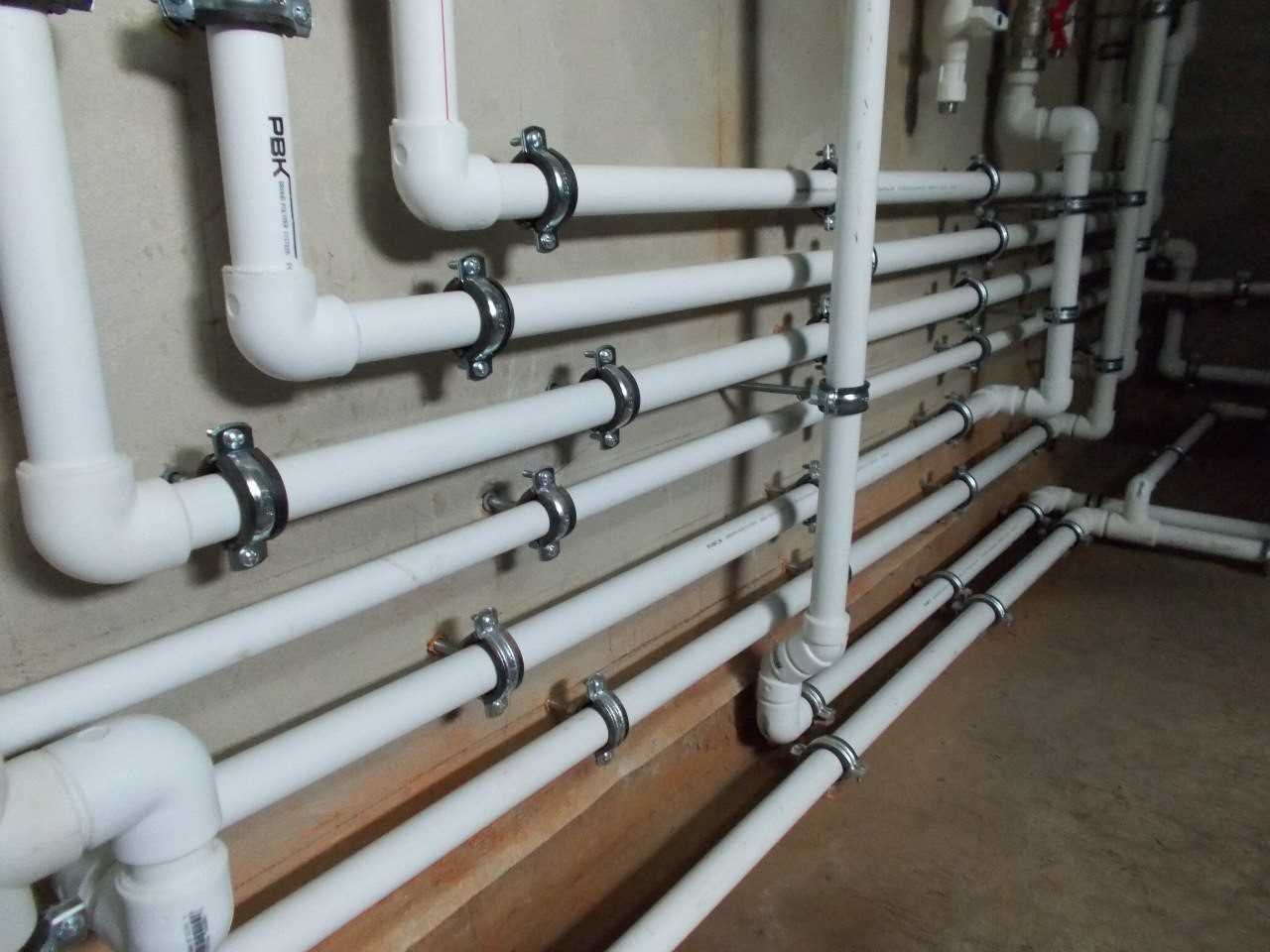

Обычно водопроводы частных домовладений выполняются из полипропиленовых труб размером до 20 мм. Разводка многоэтажных домов выполняется после уточненного расчета, учитывающего подвод воды в каждую квартиру, подъезд или дом. Если нет особых требований, связанных с условиями эксплуатации, водопроводная сеть многоквартирных домов выполняется из следующих диаметров:

  • Вертикальные стояки зданий до 5 этажей –25 мм.
  • Горизонтальная внутриквартирная разводка – 20 мм.
  • Стояки многоквартирных домов выше 9 этажей -32 мм.

Это интересно: Гофра для металлопластиковой трубы

Где брать таблицы?

Тут как раз всё просто. Обычно все подробные таблицы со всеми нужными данными можно посмотреть (или скачать себе) на сайтах производителей труб. Но бывает, что таблиц всё-таки нет.

Можно выйти из такой ситуации следующим образом. Если нет таблиц для внешнего диаметра – то берёте для внутреннего, и рассчитываете по ней. Да, будут неточности, но, как показывает опыт, для принудительной циркуляции они совсем незначительны и допустимы.

Проанализировав огромное количество уже установленных и прекрасно работающих систем, специалисты заметили определённую закономерность по выбору сечения трубы. Она подходит в основном для малогабаритных автономных систем.

В частных домах, трубы, которые выходят из котла, чаще всего по размерам встречаются одна вторая и три четверти. Такой диаметр трубы для отопления дома используют до первой развилки, а на каждой следующей уменьшают сечение ровно на один шаг.

Но такой способ применим только для квартир и одноэтажных домов, для многоэтажек, увы, придётся всё очень тщательно рассчитывать.

Однако, как уже стало понятно, рассчитать сложную многоуровневую систему с многочисленными стыками и развилками доверьте опытным специалистам. Ну, а если Вы всё же решились сделать всё сами, то хотя бы почитайте статьи, такие как наша и проконсультируйтесь у специалистов.

Стекловолоконное армирование

Стеклопластиковая труба состоит из двух слоев полипропилена (внешнего и внутреннего), между которыми расположен слой стекловолокна. Узнать такое изделие просто по маркировке PPR-FB-PPR. Если сравнивать трубы с изделием, армированным алюминиевой сеткой, можно заметить ряд преимуществ:

  • однородная структура предотвращает расслоение в процессе эксплуатации;
  • не требуют калибровки;
  • верхний слой не нужно зачищать перед монтажом;
  • пайка производится аналогично соединению цельных труб из пластика – быстро и недорого;
  • повышенная жесткость изделия.

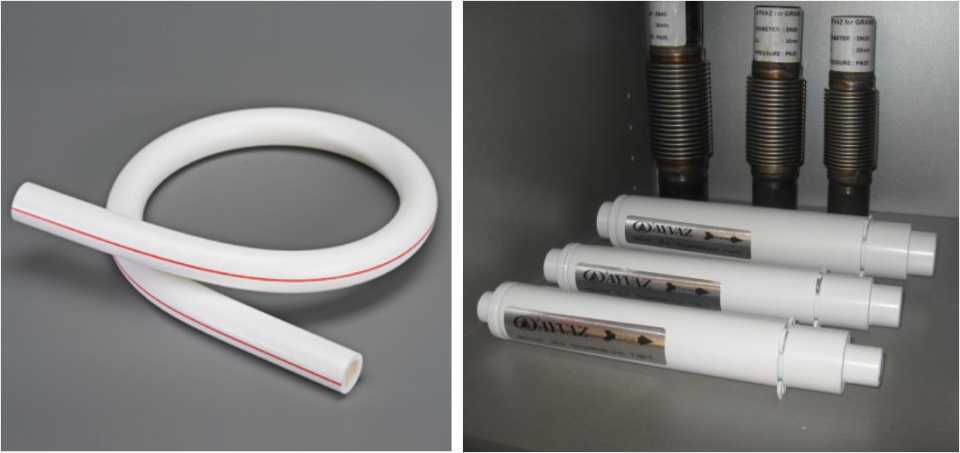

Термическое удлинение трубы при прохождении горячей жидкости превышает аналогичные показатели у изделий, армированных алюминием, на 6%, и это весомый недостаток.

В чем преимущества полипропиленовых (пп) батарей?

Используются трубы из полипропилена достаточно широко. И связано это с наличием ряда существенных преимуществ у данного вида конструкций. Среди основных положительных сторон можно выделить высокий коэффициент теплопроводности. Что позволяет свести потери тепла к минимуму. Такие изделия имеют сварочные соединения. А это гораздо надежнее и прочнее, если проводить сравнение с цанговыми соединениями. И позволяет существенно продлить срок службы изделия. Нужно отметить и то, что на пп трубы для отопления цена невысокая. Установить трубопровод из полипропилена может почти каждый.

Полипропиленовые конструкции могут быть обычными либо армированными. Обычные подвержены негативному воздействию высоких температур: при нагревании размер изделия может изменяться. Поэтому оборудуя отопление с естественной циркуляцией из полипропилена лучше выбирать армированный вариант.

Рекомендации по монтажу

При обустройстве однотрубной системы отопления требуется, несмотря на ее простоту, выполнять все этапы работы внимательно и грамотно, учитывая все нюансы и особенности конструкции.

Чтобы все было сделано правильно, стоит воспользоваться следующими рекомендациями:

Заключение

В итоге можно сказать, что однотрубная система отопления при всех ее достоинствах совершенно не подходит для больших и многоэтажных домов. К тому же, несмотря на простоту и низкую стоимость, такая система вызывает немало проблем и требует внимательного подхода при обустройстве.

Какими диаметрами что подключать

Нам необходимо обеспечить подачу необходимой тепловой мощности, которая будет прямо зависеть от количества поданного теплоносителя, но скорость движения жидкости должна оставаться в заданных пределах 0,3 – 0,7 м/с

Тогда возникает такое соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

  • 16 мм — для подключения одного или двух радиаторов;
  • 20 мм – для подключения одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности в пределах 1 — 2 кВт, максимальная подключаемая мощность – до 7 кВт, количество радиаторов до 5шт.);
  • 25 мм – для подключения группы радиаторов (обычно до 8 шт., мощность до 11 кВт) одного крыла (плеча тупиковой схемы разводки);
  • 32 мм – для подключения одного этажа или целого дома в зависимости от тепловой мощности (обычно до 12 радиаторов, соответственно, тепловая мощность до 19 кВт);
  • 40 мм – для магистрали одного дома, если такая имеется (20 радиаторов – до 30 кВт).

Рассмотрим выбор диаметра труб подробнее, опираясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

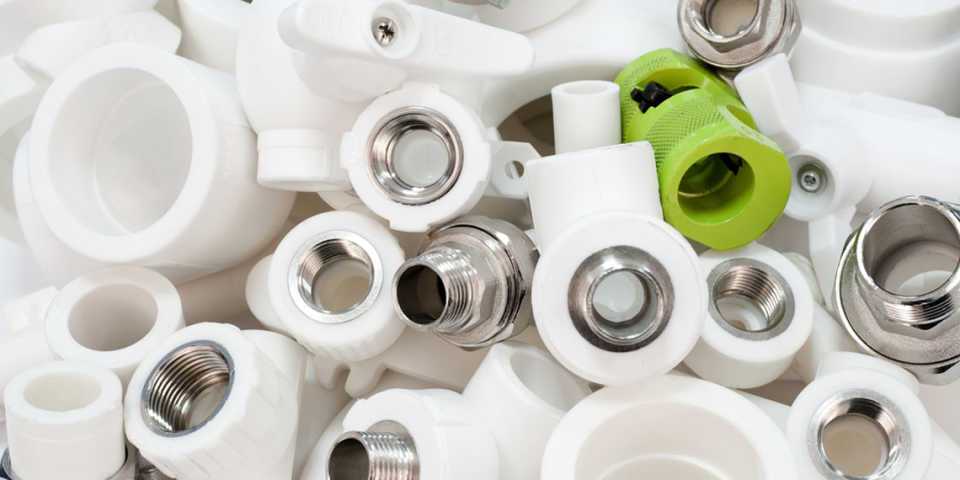

Трубы из полипропилена для водопровода: рейтинг производителей

Сначала рассмотрим в целом, что собой представляет такая продукция. Это наиболее подходящие изделия, если цель – создание надежного водоснабжения в доме. Выбирая и сравнивая технические характеристики, выясняется, что полипропилен в разы превосходит такие материалы как полиэтилен и поливинилхлорид. Данный вид пластика характеризуется наименьшим показателем плотности – 0.91 г/см3.

В зависимости от класса изделия, полипропиленовая арматура может быть использована для организации как горячего, так и холодного водоснабжения

Качественные полипропиленовые фитинги и трубы могут отличаться между собой, поэтому при выборе следует обращать внимание на маркировку, которая свидетельствует о технологии изготовления и характеристиках

Наиболее оптимальными для организации водопровода считаются изделия PPH и PPR. Что касается первых, они имеют большой запас прочности, но плохо реагируют на низкие температуры (ниже 0) и воздействие ультрафиолета. Отталкиваясь от ГОСТов и СНиПов, профессионалы рекомендуют с их помощью прокладывать магистрали для холодной воды.

6) Магистраль из пластиковых труб.

Наилучшая термостойкость (выдерживают до +900 градусов по Цельсию) и стойкость к УФ-лучам у PPR-продукции. Такие трубы подходят для организации холодного, горячего водоснабжения и для отопительных систем. Есть только один нюанс – их следует монтировать в отапливаемых помещениях, а для уличных условий они не рекомендуются. Речь идет об однослойной арматуре, когда как армированные двухслойные больше подходят для обогрева.

Выбирая трубы, следует обратить внимание на маркировку:

  • PN10 – тонкостенная продукция для холодного водоснабжения и систем «теплый пол», с температурой рабочей жидкости не более +450 градусов по Цельсию;
  • PN16 – универсальный вариант для ХВС и ГВС, температурой не больше +600 градусов;
  • PN20 – толстостенная арматура, выдерживающая температуру в +950 градусов;
  • PN25 – предполагают армирование, подходят для ГВС и отопительных систем.

Теперь что касается лучших вариантов полипропиленовых труб. Здесь нужно отметить, что технология производства во всех случаях одинакова, но каждый производитель добавляет в материал определенные пластификаторы, направленные на улучшение той или иной характеристики.

Наиболее популярные производители:

  • Rehau, Banninger (Германия);
  • Экопластик FIBER (Нидерланды);
  • Valtec (Италия);
  • TEBO, Vesbo (Турция);
  • ПроАква, Политек (Россия).

Производители предлагают продукцию практически одинакового качества. Единственное, за бренд, например, Rehau, придется доплатить, тогда как китайские варианты наоборот будут стоить меньше. Российская продукция также имеет свои преимущества, во первых – доступность.

Характеристики труб из полипропилена

Среди преимуществ труб из полипропилена выделяют:

  • устойчивость к коррозии, химически агрессивным веществам и кислотам;
  • небольшой вес;
  • срок эксплуатации — до 50 лет без потери свойств;
  • полипропилен не выделяет токсических веществ при нагревании;
  • многие модели труб «гасят» звук.

Наряду с плюсами, такие изделия имеют несколько весомых минусов:

  • обязательна обработка труб и соединений с внешним армированием посредством использования специального оборудования;
  • высокий коэффициент температурного расширения.

Трубы обладают достаточно высокой жесткостью, они не гнуться, поэтому при монтаже нужно использовать большое количество фитингов, а также устанавливать специальные крепления через каждые 50-60 см из-за частых деформаций изделий от собственного веса.

Монтаж полипропиленовых труб

Монтаж полипропиленовых труб производится тремя способами:

  • при помощи стыковой сварки;
  • полифузной сварки;
  • с применением электрофитингов;


резьбовых и стыковых соединений

Сварочный аппарат устанавливается на ровной поверхности, и при помощи специальных ключей на нём сменяются нагревательные насадки. Полипропиленовые трубы плавятся при температуре 260С. Также очень важна во время сварки температура окружающей среды, которая не должна опускаться ниже 0С. Первую сварку нужно проводить через 5 минут после нагрева аппарата, и после каждого применения насадки нужно очищать брезентовой ветошью или деревянными скребками от остатков пластмассы.

Для соединения металлопластиковых труб используют фитинги, которые бывают:

  • разъёмными;
  • компрессионными;
  • пресс-фитингами.

Разъёмные фитинги имеют резьбовое соединение, и благодаря этому, трубы можно расстыковывать с другими приборами и фитингами. Компрессионный фитинг сложно расстыковать, но в случае необходимости можно поменять обжимное кольцо. Для монтажа компрессионного фитинга нужны только гаечные ключи, а для пресс-фитинга используется специальный пресс-инструмент, с помощью которого гильза обжимает металлопластиковую трубу вокруг штуцера. Собранные при помощи компрессионных фитингов трубы нельзя замуровывать в стены.


запрессовывают один раз и навсегда

Если монтаж проходит при помощи компрессионных фитингов для труб пнд, то в таком случае монтаж проходит так. Отрезается нужный размер трубы, с неё снимается внутренняя и внешняя фаска. Затем на конец трубы одевают затяжную гайку и обжимное кольцо. Вставляют концевик фитинга в трубу, придвигают к фитингу обжимное кольцо и затяжную гайку так, чтобы она перекрывала обжимное кольцо. Уплотняют резьбу фитинга, и с помощью ключей затягивают затяжную гайку.

В связи с большой надёжностью пресс-фитингов, их часто применяют при монтаже скрытого оборудования, например, при укладке «тёплых полов» или при замуровывании труб в стену.

Цены на листы полипропилена

Цена на полипропилен будет разниться в зависимости от нескольких показателей:

  • толщина листа;
  • вес;
  • розница или опт.

Вы можете ознакомится с ценами на листовой полипропилен в нашем каталоге или в сводной таблице ниже:

Тип листа Размеры (мм) Вес (кг) Цвет Цена (от, руб.)
Лист ПП (сотовый) 5x2000x3000 4,8 Синий 949
Лист ПП (сотовый) 2x2000x3000 2,4 Желтый 475
Лист ПП (сотовый) 5x2000x3000 4,8 Белый 949
Лист ПП (сотовый) 5x2000x3000 4,8 Черный 949
Лист ПП (сотовый) 2x2000x3000 1,98 Зеленый 392
Лист ПП (сотовый) 5x2000x3000 4,8 Зеленый 949
Лист ПП (сотовый) 2x2000x3000 1,98 Синий 392
Лист ПП (сотовый) 3x2000x300 3,3 Синий 653
Лист ПП (сотовый) 3x2000x300 3,3 Желтый 653
Лист ПП (сотовый) 5x2000x3000 4,8 Желтый 949

Полипропилен или металлопластик – что лучше для водоснабжения

Выбирая материалы для водопровода, рассмотрим достоинства и недостатки данной продукции при использовании по назначению. Чтобы определить что лучше для водопровода – полипропилен или металлопластик, нужно рассмотреть технические характеристики и свойства материалов.

Смотреть видео

Какая труба лучше: ППР, полиэтилен или металлопластик?

Watch this video on YouTube

Исходя из этого можно будет обоснованно принять решение, что лучше выбрать.

Металлопластик

Планируя использовать такой вид продукции, следует учитывать следующие обстоятельства:

  1. Внутренняя поверхность металлопластиковых труб изготавливается из сшитого полиэтилена пищевого назначения, что позволяет передавать по ним питьевую воду.
  2. Следующий слой состоит из клеевого состава, упрочняющего конструкцию.
  3. Алюминиевая фольга служит как упрочняющим, так и герметизирующим слоем, поскольку ее края при монтаже свариваются лазером. Это также представляет собой кислородную защиту для передаваемой жидкости.
  4. Далее следует еще один упрочняющий клеевой слой.
  5. Наружная поверхность защищается толстым слоем полиэтилена.

Благодаря такому устройству изделие становится очень прочным, оставаясь одновременно достаточно пластичным, чтобы можно было формировать маркированные сети любой степени сложности. Срок службы такой системы декларируется изготовителем не менее 50 лет

При этом важно приобрести качественную продукцию известного производителя, подтвержденную сертификатами качества

Одновременно изделия из металлопластика имеют некоторые недостатки, выражающиеся следующими обстоятельствами:

  • ограничение по температуре составляет не более 75 градусов, что сужает область их применения;
  • максимальное давление водопроводной сети не должно превышать 10 атмосфер, иначе может произойти разгерметизация трубопровода;
  • основным недостатком водопроводов из металлопластика является широкое применение резьбовых соединений при монтаже, основным недостатком является необходимость регулярного обслуживании системы на предмет обнаружения с устранением протечек;
  • такие разводки не рекомендуется прятать внутри стены, чтобы не пришлось вскрывать поверхность в поисках возможной протечки;
  • необходимость в использовании уплотняющих материалов в процессе монтажа сетей.

Полипропиленовые трубы

Но все-таки следует признать более высокую популярность изделий из полипропилена. Причиной тому можно считать следующие обстоятельства:

  1. В сетях водоснабжения материалы не выделяют вредных веществ.
  2. Рабочая температура транспортируемой жидкости может составлять до 95 градусов с возможностью кратковременного повышения до 110. Поэтому полипропиленовые трубы для горячего водоснабжения и отопления надежнее металлопластиковых.

Диаметры полипропиленовых труб для водоснабжения позволяют создавать сети с размером в диапазоне от 16 до 110 миллиметров. То есть, их можно прокладывать как на наружных, так и внутренних конструкциях. Гомологический ряд размеров представлен следующими показателями: 10 – 16 – 20 – 25 – 32 – 40 – 50 – 63 – 75 – 90 – 110 миллиметров. Стандартная длина составляет 6 метров.

  1. Максимальное давление водопровода из полипропилена может составлять до 20 атмосфер.
  2. При качественно монтаже не происходят протечки жидкости или разгерметизация сети.
  3. Устойчивость к низким температурам, позволяющая применять при устройстве наружного водопровода открытого вида. Эластичность материала компенсирует изменение объема даже во время замерзания воды.

Но главным преимуществом изделий из такого материала является их значительно более низкая цена по сравнению с другими видами продукции.

К недостаткам полипропиленовых труб относят особенность материала при температуре +140 градусов размягчаться, а при достижении +170 – изделие просто оплывает. При нагревании они способны значительно удлиняться и провисать.

Важно значение для полипропилена имеет качество исходного материала. От этого показателя зависит долговечность, а также надежность изделий

К сожалению, проконтролировать качество в бытовых условиях невозможно.

Смотреть видео

Секреты монтажа полипропиленовых труб. Мастер класс для новичков

Watch this video on YouTube

Что лучше, полипропилен или металлопластик для водопровода – решать пользователю этими системами. И выбор зависит от многих факторов, которые приведены выше, но если кратко подвести итог, то для горячего водопровода идеально подойдет полипропилен, а для холодного водоснабжения – металлопластиковые трубы.

Сравнение металлопластика и полипропилена

Чтобы определить, металлопластиковая труба лучше либо полипропиленовая, необходимо оба варианта рассмотреть тщательно со всех сторон. В одних случаях оптимальным выбором будет металлопластик, а в других – полипропилен. Все зависит от конкретных условий монтажа и эксплуатации будущего трубопровода.

Критерий #1 — рабочие характеристики труб

По пластичности полипропилен несколько жестче металлопластика. Вторые трубы проще гнуть, что упрощает их транспортировку и укладку. Жесткость эта связана как с твердостью самого пластика, так и с толщиной трубных стенок из него. При одинаковых рабочих характеристиках у полипропиленовых изделий они толще, нежели у металлопластиковых.

В отличие от полипропиленовых, металлопластиковые трубы сгибаются. Именно их рекомендуется использовать при монтаже «теплого пола» с укладкой его спиралью без дополнительных соединений на поворотах.

Источник

Как правильно выбрать диаметр трубы для отопления дома — таблица и расчеты

Вычислить оптимальное сечение трубопровода профессионалу несложно. Практический опыт + специальные таблицы – всего этого достаточно, чтобы принять верное решение. А вот как быть рядовому собственнику жилища?

Ведь многие предпочитают монтировать отопительный контур своими силами, но при этом не имеют профильного инженерного образования. Данная статья станет хорошей подсказкой для тех, кому нужно определиться с диаметром трубы для отопления частного дома.

Есть несколько нюансов, на которые нужно обратить внимание:

  • Во-первых, все данные, полученные на основании вычислений по формулам – приблизительные. Различные округления величин, усредненные коэффициенты – все это вносит ряд поправок в конечный результат.
  • Во-вторых, специфика эксплуатации любого контура отопления имеет свои особенности, поэтому любые расчеты дают лишь ориентировочные данные, «на все случаи».
  • В-третьих, трубная продукция выпускается в определенном ассортименте. Это же касается и диаметров. Соответствующие величины располагаются в определенном ряду, с градацией по значениям. Поэтому придется подбирать номинал, наиболее близкий к расчетному.

Исходя из вышесказанного, целесообразно воспользоваться практическими рекомендациями профессионалов.

Все Ду – в «мм». В скобках – для систем с естественной циркуляцией теплоносителя.

  • Общая труба линии – 20 (25).
  • Отводы к батареям – 15 (20).
  • При однотрубной схеме отопления– диаметр 25 (32).

Но это общие параметры контура, не учитывающие его специфику. Более точные значения отражены в таблице.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
