Чем крепить гофрированную трубу

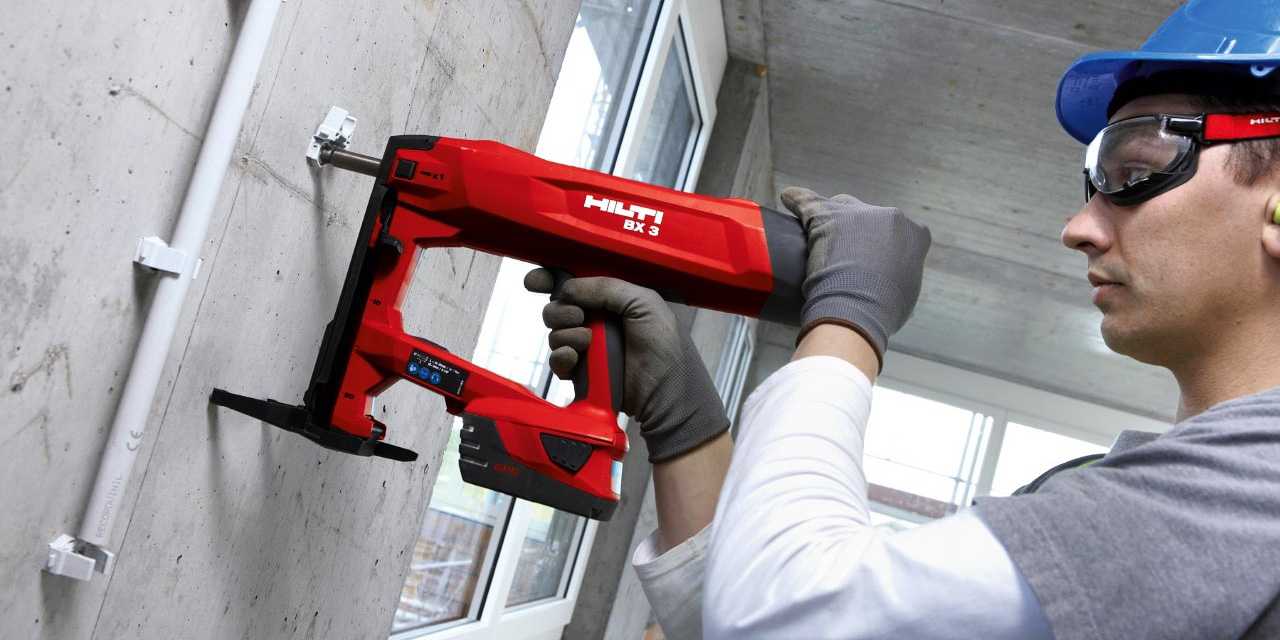

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

выполнен из негорючего материала
подходят все кабельные стяжки шириной включительно до 9мм
одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

очень удобен для применения на потолке
не требует наличия дополнительных стяжек
можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

применяется при параллельной прокладке кабелей или труб
подходит для гофры и труб d=16-28мм
при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

подвес производится на резьбовую шпильку
широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
не предназначен для длительной работы на улице, только в помещении
для организации одного подвеса требуется не менее 5 элементов подобного крепежа
один элемент выдерживает нагрузку до 10кг

Текстильная крепежная лента X-TT

изготовлена из прочного материала полиэстера
ширина ленты 19мм, толщина 1,2мм
в основном распространен при крепеже по полу
забивается непосредственно гвоздями в закрепляемую поверхность
подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
простая разборная конструкция с защелкой
применима как на потолке, так и на стенах
максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

оцинкованный с антикоррозийной защитой
рекомендованная нагрузка для одиночного зажима до 5кг
рассчитан на диаметры закрепляемого материала от 13 до 25мм

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
оцинкованная поверхность защищающая от коррозии
скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
диаметр резьбы 6мм
рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

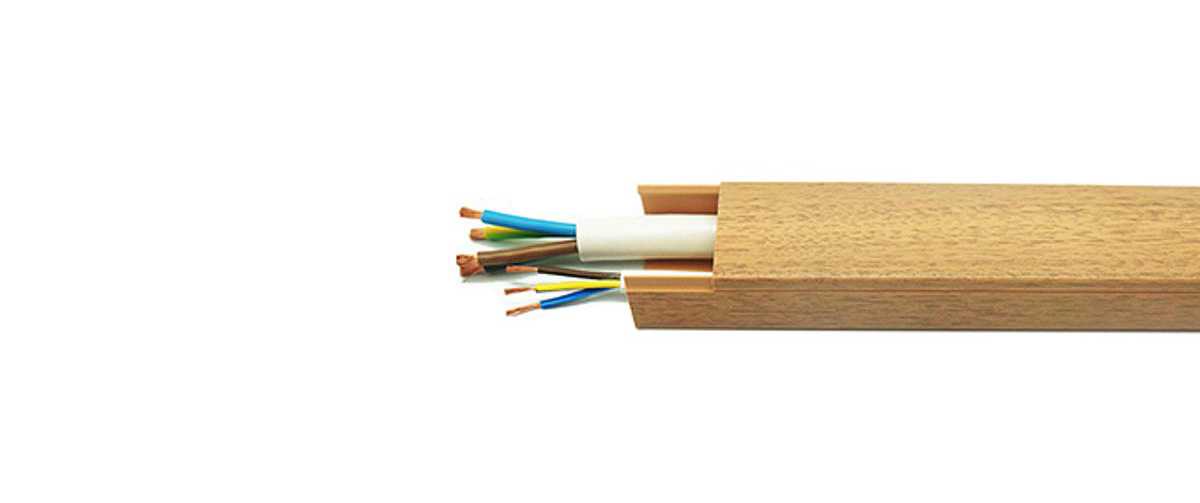

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Варианты крепежа для прокладки кабеля

Рассмотрим основные методы, позволяющие закрепить провода при помощи перфоратора.

Дюбель-стяжка для фиксации плоского и круглого проводов

Для начала следует просверлить отверстие диаметром 6 мм. Затем уложите кабель внутри хомута и затолкайте или забейте его в отверстие. Это экономичный, оперативный подход, исключающий выпирание деталей при установке в штробах на стенах. Вариант подходит для крепления гофрированных труб.

Кабель-стяжка с наличием отверстия под дюбель

Еще один экономичный способ, поскольку затраты на покупку расходных материалов минимальны. Возьмите пластиковый дюбель (больше вам ничего не понадобится). Занимает минимальную площадь.

Монтажная площадка квадратной формы

Начало аналогично первому варианту: просверлите отверстие на 6 мм, забейте внутрь него деревянный чопик или пластиковый дюбель-хомут, после чего шурупом привинтите прижимную пластину к стене. Далее кабель прижимается к пластине при помощи обычной стяжки.

Клипсы под гофрированную трубу

Клипса крепится при помощи дюбеля и ввинчиваемого в него самореза. Размер клипсы зависит от габаритов гофрированной трубы. Главное преимущество – возможность собирать клипсовые блоки, соединяемые замками. Из блоков можно создавать сложные электрические системы.

Металлическая скоба

Если провод размещают внутри металлического рукава, то крепить его следует с помощью скоб. Как и в случае с клипсами, их размер зависит от габаритов защитного элемента (металлорукава).

Площадка с самоклеющейся подложкой

Если провода прокладываются по металлической поверхности, которую нельзя сверлить, то единственным выходом станет применение самоклеющихся площадок. Их конструкция подразумевает использование клейкой подложки, спрятанной под защитной пленкой. Удалите ее и прикрепите изделие на чистую поверхность. Для фиксации кабеля применяют обычные стяжки. Подобный способ монтажа актуален для больших электрощитовых.

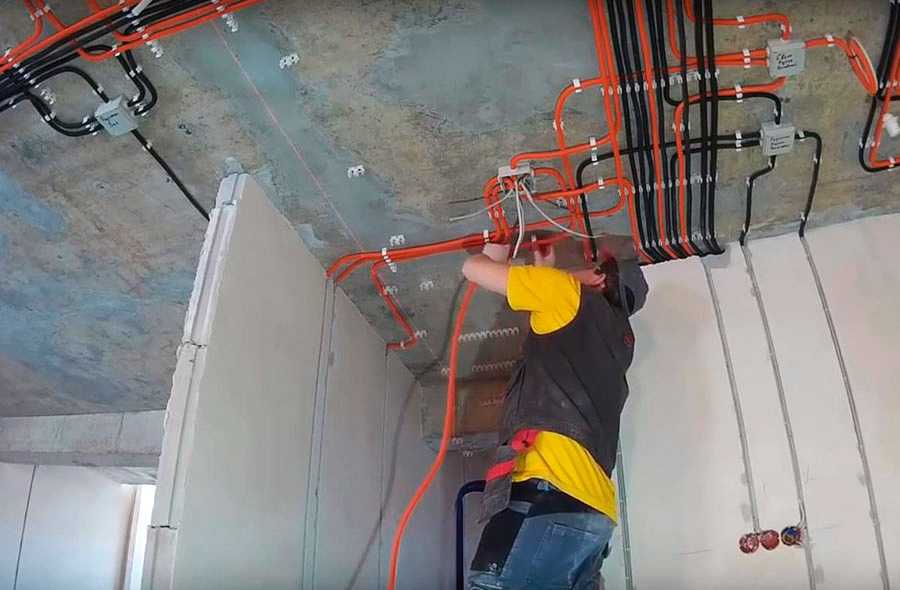

Правила крепления кабелей к потолку

Закрепить проводку к потолку сложнее, чем к стене.

В одиночку выполнять такие работы неудобно, а часто — небезопасно, поэтому необходим помощник.
Проводка может прокладываться открыто, в гофрорукавах, в штробах, с последующей штукатуркой.
При креплении к потолку расстояние между клипсами не должно превышать 40 см. Исключение — прокладка на специальных монтажных галереях либо в жестких трубах.

Фиксирующие приспособления ставятся в местах поворота и примыканий к точкам подключения, независимо от расстояния до предыдущего места фиксации.

Как и любая работа, связанная с электрическим током, установка креплений имеет множество особенностей, несоблюдение которых влечет за собой неприятные и даже трагические последствия. Выполнять такие операции должен специалист, владеющий навыками электромонтажа.

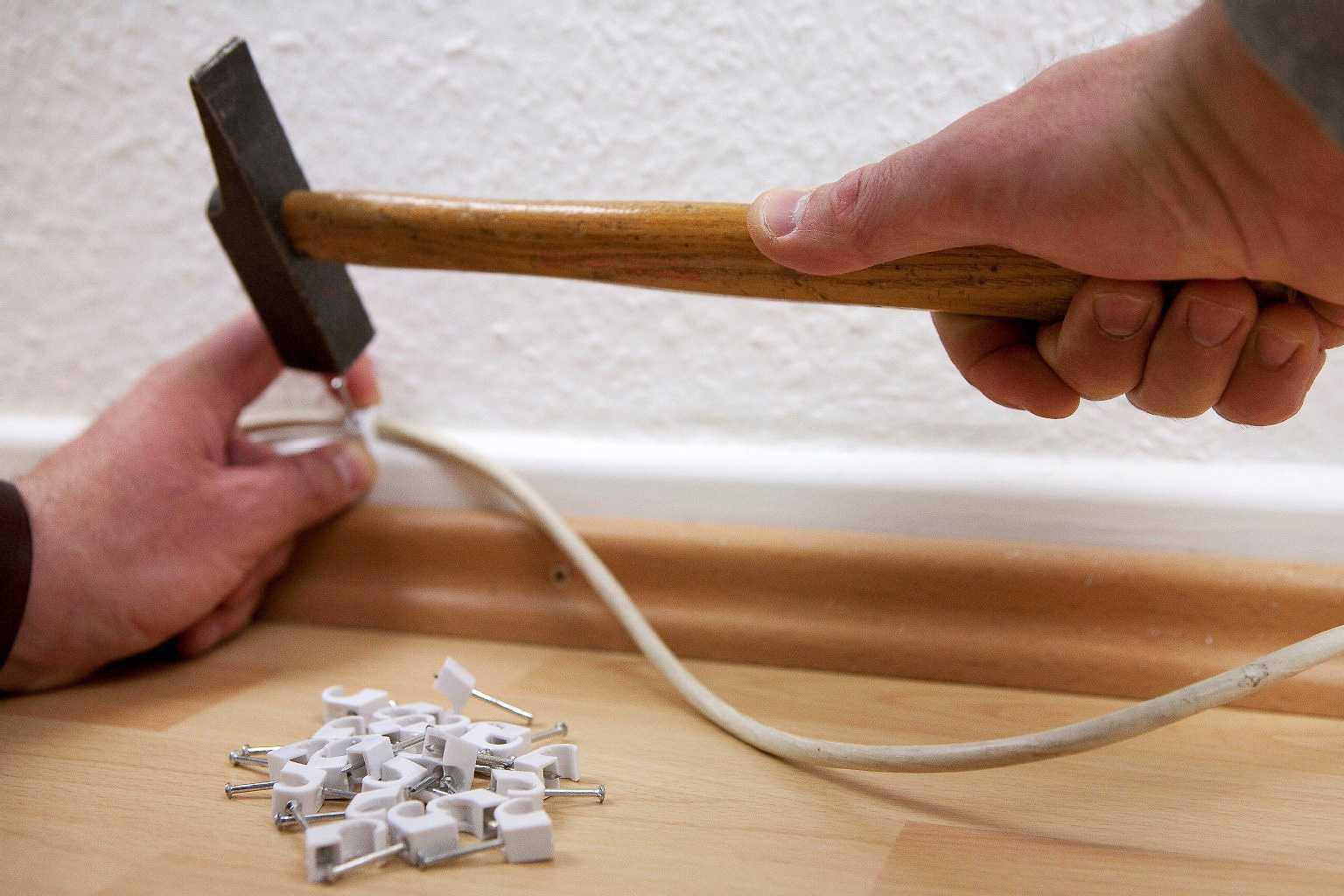

Клипсы с гвоздиком

Предназначены для закрепления провода или кабеля диаметром от 6 мм до 14 мм. Применяются для монтажа силовых и осветительных цепей, а также телефонных и сетевых компьютерных линий. Изготовлены из термопрочного и износостойкого полипропилена, способного работать при температуре от -5°С до +140°С. Крепление к стене или потолку осуществляется с помощью гвоздя, входящего в комплект. Гвоздь изготавливается из закаленной стали, его длина варьируется от 8,1 мм до 14,9 мм. Размеры клипс могут варьироваться от 4 до 12 мм (диаметр для крепления круглого кабеля). Для плоского проводника в маркировке указывается два размера, например, 5,7*10 мм. Производителями заявлена возможность установки таких изделий на любых поверхностях, кроме металла. Практически, забивать гвозди все же удобнее в более мягкие материалы, например, дерево, гипсокартон, пенобетон, кирпич сырец.

Размер зажима подбирается таким образом, чтобы провод или кабель входил в него плотно, допуская проскальзывание только при приложении заметного усилия. Перед началом монтажа необходимо разметить трассу электропроводки. Зажимы нужно располагать через равные промежутки. В местах изгиба трассы, клипсы располагаются в непосредственной близости от изгиба с двух сторон от него. После установки очередного крепления, провод или кабель следует хорошо натянуть вдоль размеченной трассы, установить следующее крепление и забить гвоздь, удерживая проводник натянутым.

Также существует специальный степлер для крепления скоб. На видео ниже наглядно показывается, как пользоваться данным приспособлением:

Закрепление клипс

С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).

Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).

Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.

Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.

Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).

Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.

Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

Способы крепления кабеля

Выбор способа фиксации кабелей зависит от ряда условий:

мощности и сечения кабельной сети;
типа кабеля;
места прокладки;
условий помещения или местности, где выполняется монтаж.

Процедуре монтажа клипсы для прокладки гофры либо другого крепления предшествует разметка.

Кабель-каналы

Кроме гофрированных и обычных труб для крепления кабелей используются особые короба из негорючего пластика. Это прямоугольная длинная коробка с крышкой, которая защелкивается благодаря особому устройству краев. Их называют кабель-каналами.

Помимо крепления и защиты кабеля такой канал выполняет эстетические функции. Линия проводов, которая проложена с его помощью, практически незаметна и естественно вписывается в дизайн помещения.

Чтобы закрепить кабель с помощью кабельного канала, вначале крепят к стене или потолку помещения сам короб. Затем, уложив внутрь проводку, закрывают короб крышкой.

Открытый электромонтаж

Нередко при прокладке проводки прятать разводку не требуется. Такое бывает, если впоследствии она закрывается штукатуркой либо облицовкой, или разводка проводов выполняется в технических помещениях. В подобных случаях проводку делают открытой. Для фиксации используют описанные ранее клипсы, хомуты и стяжки, причем скоба для крепления гофры может захватывать не один, а несколько рукавов сразу.

Монтажные работы осуществляются в следующей пошаговой последовательности:

Разбивка и разметка кабельных трасс. Внутри помещений для этого используют маркер, карандаш или восковой мелок.
Сверление отверстий в бетонных и каменных конструкциях.
Установка пластиковых дюбелей.
Установка крепежных элементов и фиксация кабелей.

В случае мягких поверхностей, в которые можно ввернуть саморез или вбить гвоздь, предварительное засверливание не требуется. То же самое касается монтажа с помощью специальных пистолетов.

Пластиковые трубы ПВХ и гофрированная трубка

Наиболее надежный и удобный способ крепежа – трубы ПВХ и гофра. Характерной особенностью крепления кабеля в трубах или гофре является возможность простой замены целого участка при необходимости. Даже если труба скрыта под слоем стяжки или штукатурки, кабель можно будет заменить. Разумеется, если монтаж выполнен правильно, а сама труба нигде не пережата.

Подходящее крепление для гофрированной трубы – пружинистые клипсы. Места их установки предварительно размечают, при необходимости выполняя сверление. Последовательность работ при этом особо не отличается от порядка прокладки открытой проводки, с тем лишь отличием, что кабель предварительно размещают в трубе или гофрорукаве.

Крепление кабеля с помощью монтажных пистолетов

Использование специальных устройств для фиксации кабеля позволяет выполнять его укладку с высокой скоростью. Такие приспособления называют монтажными пистолетами. Они работают от сжатого газа или электричества. С их помощью либо кабель прибивается специальными скобами, либо устанавливаются крепежные клипсы, куда он впоследствии крепится.

Клипсы и железные скобы

Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке. Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать. Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Клипсы и железные скобы выпускают разных диаметров 16 20 25 32 40 50 мм.

Пример крепления клипс к потолку для монтажа пяти труб или гофр.

Определитесь с диаметром необходимых клипс (чтобы провод мог свободно пройти в трубу или гофру)
К примеру, 20мм клипсы, возьмите и соедините их по пять штук (обратите внимание, между собой клипсы можно соединять абсолютно разного диаметра, допустим на 20мм, затем 16, 25, 20 и т.д.)

Возьмите данную заготовку и прислоните к потолку, карандашом сделайте три черточки напротив крайних и центральной клипс, после этого просверлите их перфоратором.
Забейте в потолок дюбель-пробки и шурупами закрепите клипсы.

Чтобы закрепить гофрированную трубку на расстояние от 1 метра и более, шаг между клипсами должен быть не более 60 см (следите, чтобы гофра не провисала между клипсами) Расстояние клипс для монтажа труб ПВХ не более 1 метра. При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

Типы держателей для гофротрубы

Основной тип рукава для электромонтажа — гофрированная труба. Гофротруба или гофрорукав представляет собой пластиковую или стальную оболочку, собранную из отдельных кольчатых сегментов. Минимальный диаметр трубы – 16 мм. Наиболее часто используют рукава диаметром 20, 25 и 32 мм. Изделие позволяет прокладывать кабельные магистрали с изгибами и переходами, но требуется частая фиксация линии. Для этих целей используют несколько вариантов креплений.

Клипсы под гофру

Основной крепеж для гофры диаметром от 16 до 25 мм — специальные клипсы. Они бывают двух типов:

Первый тип похож на плоские изогнутые рожки. Такая клипса удерживает трубу или рукав за счет упругости материала, из которого изготовлена. Сбоку клипсы нередко делают сцепки, позволяющие соединять их между собой. Эта особенность облегчает монтаж, а также последующее обслуживание сетей.

Существуют держатели с защелками d-образной формы. Полукруг – сама клипса, а палочка – защелка, закрывающая верхний разрыв клипсы. Такой фиксатор повышает надежность крепления труб, но делает крепеж более дорогостоящим. Модели с защелками используют для труб диаметром 40 мм и больше, а также при монтаже кабеля по потолочным поверхностям.

Закрытая клипса напоминает обычный хомут. Она прижимает трубу к поверхности, на которой закрепляется. Процесс фиксации устройства можно механизировать с помощью монтажных пистолетов. В пистолет закладывается обойма клипс, после чего монтажник «пристреливает» трубу или сам кабель к поверхности.

Дюбель-стяжка для крепления гофротрубы

Следующая разновидность устройств для фиксации труб к стене — затягивающийся хомутик из нейлона, зацепленный за специальный дюбель.

Чтобы установить оснастку, необходимо предварительно просверлить отверстие, после чего вставить туда ножку дюбеля и зафиксировать ее, вбив распорный стержень. Крепление трубы выполняется с помощью гибкой стяжки.

Разновидности таких дюбелей — монтажные площадки. Их крепят саморезом, гвоздем либо просто вставляют в отверстие, после чего продергивают в имеющуюся щель хомут-стяжку.

Металлические скобы

Там, где прочности пластика недостаточно, в качестве креплений для гофры используют металлические скобы или хомуты. Это обычная изогнутая стальная пластина с одним или двумя отверстиями по бокам для крепления. Радиус изгиба скобы зависит от диаметра трубы, для которой она предназначена. Для гофры диаметром 25 мм, нужна скоба с радиусом изгиба 12 мм и т.д.

Крепят скобу предварительно просверлив отверстия для пластиковых дюбелей. Если материал поверхности позволяет, прикручивают фиксатор саморезами или прибивают гвоздями.

Самодельные приспособления для крепления гофротрубы

Если под рукой нет стандартной оснастки из магазина, крепеж для гофры диаметром 16–20 мм несложно сделать своими силами.

https://youtube.com/watch?v=f9imp8OMba0

Способы крепления кабеля

Выбор способа фиксации кабелей зависит от ряда условий:

мощности и сечения кабельной сети;
типа кабеля;
места прокладки;
условий помещения или местности, где выполняется монтаж.

Процедуре монтажа клипсы для прокладки гофры либо другого крепления предшествует разметка.

Кабель-каналы

Открытый электромонтаж

Монтажные работы осуществляются в следующей пошаговой последовательности:

Разбивка и разметка кабельных трасс. Внутри помещений для этого используют маркер, карандаш или восковой мелок.
Сверление отверстий в бетонных и каменных конструкциях.
Установка пластиковых дюбелей.
Установка крепежных элементов и фиксация кабелей.

Пластиковые трубы ПВХ и гофрированная трубка

Крепление кабеля с помощью монтажных пистолетов

Что такое клипсы для проводов и принцип работы

Монтаж проводов на пластиковые клипсы

Пластиковая клипса или кабельный зажим – это вторая по популярности простая деталь, предназначенная для крепления. Провод надежно фиксируется и удерживается благодаря сжимающему действию пружинящих губок. Клипса для провода не предназначена для использования в качестве монтажного подвеса.

Все конфигурации имеют идентичные конструктивные особенности, основной сегмент крепления – это шуруп, который обеспечивает надежную фиксацию. Ассортимент в строительных магазинах весьма обширен, также можно приобрести клипсы для клеевого монтажа.

Клипсы для электропроводки имеют одну основную особенность использования – соблюдение строгого соответствия посадочного отверстия диаметру провода.

Каждая клипса предназначена исключительно для одиночного провода. Если требуется прокладывать несколько кабелей, фиксирующие конструкции устанавливают друг с другом, а контактирующие поверхности оснащают специальной системой выступов.

Правила крепления кабелей к потолку

Закрепить проводку к потолку сложнее, чем к стене.

В одиночку выполнять такие работы неудобно, а часто — небезопасно, поэтому необходим помощник.
Проводка может прокладываться открыто, в гофрорукавах, в штробах, с последующей штукатуркой.
При креплении к потолку расстояние между клипсами не должно превышать 40 см. Исключение — прокладка на специальных монтажных галереях либо в жестких трубах.

Источник

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Читать также: Полотна для цепных пил

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Нормативы и правила прокладки кабеля в гофре

Требования государственных нормативных документов прямо не указывают на необходимость прокладки электрокабелей в гофре. Однако, из некоторых норм можно сделать однозначные выводы об использовании гофротрубы. Например:

— в таблице 2.1.3 ПУЭ

(рис.1) рекомендуется монтировать незащищенные и защищенные кабельно-проводные изделия в трубах из трудно/несгораемых материалов;

— п.7.1.37 ПУЭ

говорит о том, что электропроводка в помещениях должна выполняться заменяемой. Сделать это проще, если использован метод протяжки кабеля в гофре, ведь процедура замены электролинии, которая проложена в штробе или замоноличена, весьма трудоемка;

— п.3.58 СНиП 3.05.06-85

обязывает принимать меры по защите кабель-линий от механических повреждений.

Прокладка провода в гофротрубе

Использование гофрированной трубы позволяет производить быстрый и безопасный внешний монтаж электроснабжающих линий.

Труба фиксируется на поверхности стен и потолков с помощью специальных пластиковых клипс, которые, в свою очередь, закрепляются в материале основания. Фиксация гофротрубы к опорным элементам (крепежам, текстильным шнурам, проволоке, другим проводящим линиям и т.д.) может выполняться посредством пластиковых стяжек.

Инструменты: Отвертка, карандаш (маркер), дрель (шуруповёрт), сверло, рулетка, кусачки, нож строительный, пассатижи-длинногубцы (утконосы)

Приобретение материала и подготовка к работе

Определить количество монтажных клипс несложно: как правило, их размещают на расстоянии около 30 см друг от друга, таким образом, число клипс будет равно общему метражу трубы, умноженному на три плюс одна клипса.

Нанесение разметки

Начертите строительным маркером контуры будущих электролиний. В нашем примере гофрированные трубы с проводниками монтируются на потолке для обеспечения электропитания шести точечных светильников (рис 1).

Закрепление клипс

Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

Протяжка кабеля и фиксация гофротрубы

После того как все клипсы установлены, необходимо протянуть электроснабжающий кабель через гофротрубу. Для этого следует использовать зонд – тонкую металлическую проволоку, протянутую сквозь всю длину гофрированной трубы.

Проколите сквозное отверстие во внешней изоляции кабеля с помощью шила.

Проденьте зонд, выведенный из конца гофротрубы, сквозь кабель, а затем загните конец проволоки с помощью пассатижей.

Аккуратно вытягивая зонд, протяните кабель через гофротрубу, оставив равные отрезки кабеля у её краев.

Вдавите гофрированную трубу с кабелем в клипсы до упора.

Для обеспечения более надежного закрепления гофротрубы используются пластиковые стяжки.

Сначала проденьте стяжку под трубу, а затем, сделав петлю, затяните её до упора.

Обрежьте хвостик стяжки на расстоянии в 2-3 мм от защелки, используя кусачки.
