Как своими руками сделать винтовую лестницу на второй этаж

Проектирование

На этапе создания проекта основная сложность возникает с расчетом всех необходимых параметров и размеров. Можно обратиться в специальное архитектурное или дизайнерское бюро, которые в течение дня предоставят вам все необходимые чертежи. А можно попытать счастья самостоятельно и разработать план-схему изготовления и установки винтовой лестницы.

Размеры подъемной конструкции серпантинного типа имеют следующие отправные точки:

  • ступени – ширина, длина и расстояние между ними;
  • ось – толщина стен и диаметр столба;
  • подступенки – наличие или отсутствие, при первом варианте пересматривается пункт номер 1;
  • виток – высота, комфортная не только для подъема или спуска человека (крутой или пологий), она также должна соответствовать росту самого высокого человека в семье, чтобы не биться головой о следующий виток лестничного винта.

Первым делом принимаются за расчет размеров основных деталей и сам чертеж проекта. Чтобы рассчитать все необходимые параметры, существует специальная строительная формула, в которой не просто разобраться с первого раза. Предлагаем вам сделать все расчеты на примере конкретных цифр. Так будет понятнее.

Для примера будут взяты среднестатистические данные виртуальной винтовой лестницы. Ширина марша – 90 см, высота конструкции – 2 м 70 см, диаметр центрового столба – 30 см.

Для начала нам необходим общий диаметр винтовой лестницы. Найти эту величину поможет формула, в которой необходимо ширину марша умножить на 2, а к полученному результату прибавить диаметр столба. На выходе получаем такой пример: 90 см х 2 + 30 см = 210 см или 2 м 10 см.

Следующим элементом для измерения будет траектория человека, движущегося по этой лестнице. Здесь формула диктует нам сложить радиус основной трубы с шириной марша. Затем все это делится пополам: (150 мм + 900 мм): 2 = 525 мм – радиус окружности траектории человека.

Теперь рассчитываем количество ступеней на заданную высоту лестницы. Вначале определяем длину окружности траектории ходьбы человека по формуле 2хПхR. Получается цифра 3 297. Далее берем ширину средней части ступени винтовой конструкции (обычно она составляет 20-25 см), делим полученную длину окружности на нее. Получаем 3 297: 250 мм = 13,188. То есть ступеней в конструкции должно быть 13 штук. Чаще всего профессионалы округляют полученный результат в большую сторону.

Необходимо определить, на каком расстоянии друг от друга будут располагаться ступени, то есть их высоту. В первую очередь вычисляем высоту от верхней ступени до нижней. Примерная толщина стандартной ступени составляет 30 мм. Максимальный рост члена вашей семьи (1900 мм) с припуском в 100 мм, это надо сложить с предыдущим параметром. Итого получаем – 2030 мм.

Высота между ступенями равна отношению высоты витка (2030 мм) к количеству ступеней (13-14). Получаем цифры 156,15 мм и 145 мм соответственно.

Как выбрать?

Чтобы правильно подобрать приставную лестницу для своих нужд, необходимо четко понимать, для каких целей она будет использоваться и где храниться, поскольку от этого будут зависеть ее габариты и тип. Для уличного использования на небольшую высоту лучше всего брать или делать простое неразборное сооружение, так как его будет, где хранить без необходимости занесения в помещение. В случае внутридомового использования тут пригодятся два оставшихся типа лестниц, которые будут занимать минимум места.

Современные покупные разновидности имеют резиновое основание на концах изделия, что не дает ему скользить по поверхности. Создавая такую лестницу самостоятельно, стоит также продумать этот момент

Важно обратить внимание и на прочность самой конструкции, тип крепежей и распорки для усиления. Если такие элементы присутствуют и не вызывают вопросов, значит, лестница будет служить долго и надежно, если же возникают какие-то сомнения, лучше подобрать что-то другое

Главными параметрами, на которые нужно обращать внимания при выборе приставной лестницы, являются следующие:

  • вес;
  • высота;
  • количество ступеней;
  • материал;
  • тип конструкции.

Проанализировав все критерии, можно достаточно быстро получить желаемый вариант оборудования.

Размеры

Длина лестницы должна быть такой, чтобы с ее помощью можно было сделать все необходимые задачи. Оптимальной считается высота в 2 метра, позволяющая без труда достать то, что недоступно без ее использования.

Для деревянной лестницы 4 метра будет максимально возможной длиной. Большие показатели значительно увеличат риск травмирования при ее использовании.

Если говорить о раскладном или выдвижном деревянном оборудовании, то в разобранном виде показатели также не должны превышать 4 м, чтобы не было риска поломки конструкции во время проведения работ. В случае металлической основы, длина лестницы может быть длиннее, 5 м будет нормальным вариантом для выдвижных домашних изделий. Специальное оборудование может быть более длинным, раскладываясь до 6–9 м, а в отдельных случаях и до 12 м, как у пожарников. Ширина должна быть такой, чтобы позволить быстро и без проблем добраться снизу до верхней точки. Нижние показатели колеблются от 70 до 80 см, верхние от 30 до 40 см.

Материал основы

Основа для приставной лестницы может быть различной. Стоит выделить такие основные варианты, как:

деревянная – самый распространенный вариант;

Первый вариант наиболее популярен ввиду доступности материала, легкости и возможности создания конструкции своими руками. Дереву нужен правильный уход и обработка защитным средством, иначе материал начнет рассыхаться и трескаться. Металлическая разновидность более тяжелая и дорогостоящая, но отличается высокими характеристиками прочности и надежности. Железная лестница должна быть обработана средствами от коррозии, чтобы срок ее эксплуатации был максимально длительным. Сделать такое оборудование самостоятельно сложнее, ведь необходимо иметь дело со сварочным аппаратом.

Количество секций и ступеней

В зависимости от высоты лестницы количество ступеней на ней будет отличаться. Чтобы правильно рассчитать шаг, стоит обратиться к требованиям ГОСТа, где четко расписаны основные требования. Односекционная конструкция сооружается с учетом СНиП и антропометрическими особенностями человека. Зачастую расстояние между ступеньками равняется 35 см, но может быть отклонение в ту или иную сторону в пределах 5–7 см. Если изделие создается с широкими ступенями, то можно сделать шаг чуть больше, увеличив его до 40–45 см, но только в случае высокого роста того, кто будет пользоваться этим оборудованием. Для правильных расчетов стоит учитывать еще и наклон лестницы, который обычно составляет от 60 до 80 градусов. Учитывая все факторы, можно подобрать оптимальные показатели ширины ступеней.

Количество секций будет зависеть от высоты, на которой необходимо работать. Если она не превышает 2 м, то это будет односекционная конструкция. Если же нужно взбираться на 2–4 метра, тогда нужно сделать 2 секции по 2 метра каждая. Чем выше нужно будет подниматься, тем больше выдвижных деталей будет у изделия.

Производители

Ввиду частой необходимости использования приставных изделий, популярность на них существенно возросла, чем не могли не воспользоваться производители. Наиболее известными среди них можно считать следующие:

Каждый бренд имеет свои особенности и определенную специализацию. В зависимости от запросов можно подобрать качественное и не слишком дорогое изделие от надежного производителя.

Изготовление

Еще раз хочется уточнить о важности соблюдения всех нюансов и пропорций, чтобы эта компактная и легкая конструкция была действительно практичным приобретением. В качестве основного стержня винтовой лестницы могут быть использованы:

В качестве основного стержня винтовой лестницы могут быть использованы:

  • металлические трубы;
  • бетонные и кирпичные столбы;
  • деревянные опоры.

Прикрепить ступени к металлической, бетонной или кирпичной основе можно при помощи специальных муфт и болтов.

Основную ось лестницы необходимо максимально прочно зафиксировать как в верхней части конструкции, так и внизу. Металлический стержень может иметь минимальный диаметр 50 мм. Что же касается остальных материалов, то тут уже размах должен быть пошире – от 150 до 500 мм. В зависимости от габаритов помещения можно увеличивать конечную цифру.

Следующим этапом идет создание ступеней. Рассмотрим этот процесс на примере изделия из дерева и основных рекомендаций к нему:

  • обычно толщина готовой ступени не более 50 мм, хотя бывают и исключения;
  • деревянные доски должны быть идеально ровными, сухими и обработанными;
  • использовать в качестве исходного материала склеенные бруски.

Чтобы сделать ступени методом, указанном в последнем пункте, необходимо собрать деревянные составляющие в единую панель

Обращайте внимание, чтобы направление волокон у всех брусков было в разные стороны. Так рисунок изделия получится более оригинальный и приятный глазам

Промазываете клеем каждый стыковой шов и фиксируете общее полотно в струбцинах или тисках до полного высыхания.

Пока производится сушка материала, изготовьте лекало для ваших ступеней. На плотном картоне нарисуйте форму вашей будущей ступеньки с учетом всех предварительных размеров и вырежьте шаблон. Первая верхняя ступень будет выполнять роль стартовой площадки на втором этаже, поэтому ее делайте почти в два раза больше все остальных.

Переносим схему ступеней на каждую склеенную деревянную плоскость и вырезаем лобзиком или пилой заготовки. Далее выполняют все необходимые работы по обработке деревянных изделий вручную либо при помощи специальных инструментов.

После этого можно приступить к изготовлению балясин – опорных стоек для перил конструкции – и непосредственно самих поручней. Прежде чем приступить к производству последних, необходимо учесть, что их особый изогнутый вид не всегда подвластен простому физическому воздействию. Для изготовления перил и балясин лучше обратиться к специалисту, если у вас нет специального образования или опыта.

Подробнее о том, как изготовить винтовую лестницу, вы узнаете из следующего видео.

Проблемы сушки дерева

Непременное условие для хорошей лестницы – качественная сушка в камере по 1-й и 2-й категориям.

Качественно просушить дерево очень сложно. При любом отхождении от технологии пиломатериал будет коробиться и покрываться трещинами. В итоге его класс снижается, а при изготовлении изделий увеличивается количество отходов.

В настоящее время древесину сушат в специальных сушильных камерах как можно быстрее после распиловки. Сырое неокоренное дерево подвержено порче грибком и древоточцем.

Если дерево неравномерно или недостаточно просушено (имеет влажность более 10%), то в процессе эксплуатации это может привести к появлению щелей между отдельными деталями и их короблению.

Прибор для проверки влажности древесины

Стабильное качество сушки – это показатель соблюдения технологии и встречается далеко не у всех производителей. Следует проверять влажность материала электронным прибором.

Количество влаги фиксируется чувствительным элементом и отображается на дисплее в цифровом виде. Современные устройства определяют вид дерева и сохраняют в памяти несколько последних измерений. Работают они от аккумуляторов, что удобно при пользовании в магазинах или складах.

При отборе элементов лестницы следует убедиться, что все детали имеют одинаковую степень просушки в допустимом диапазоне. В противном случае в собранном изделии со временем возникнут щели. Это приведет к нежелательному скрипу, преждевременному износу и ухудшению внешнего вида.

Как сделать винтовую лестницу своими руками

Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.

Оптимальная ширина винтовой лестницы составляет 0.8-0.9 метра. Предположим, нам необходимо сконструировать лестницу шириной 0.85 метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это 0.85 х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: 0.85/2+0.2/2= 0.475 м.

Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х 3.14 х 0.475/ 0.20= 14.9. Полученное значение округляем до целых, получаем 15 ступеней.

Далее вычисляем приблизительную высоту ступеней.

Делим окружность  на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте 1.85м, толщине ступеней 0.04м и запасе высоты 0.15м, высота одного витка будет составлять 2.05м. Теперь делим полученное значение на количество ступеней. Высота каждой ступени 2.05/15= 13.67см.

Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/0.1367= 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = 0.137. Окончательная высота ступени — 13.7см.

Винтовая лестница своими руками. Изготовление ступеней и перил

Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.

Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.

Сборка лестницы

Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.

Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.

Расчет размеров

При изготовлении металлической лестницы в качестве опоры берут стальную трубу с диаметром 50 мм и толщиной стенки не менее 5 мм . Тогда узкая часть проступи должна быть не менее 150 мм , чтобы выполнить отверстие под трубу, так, чтобы между краем отверстия и краем ступени оставалось расстояние не меньше диаметра отверстия. Эти размеры используются при дальнейших расчетах.

Размеры проема

Условные обозначения:

  • H – высота проема;
  • R – радиус окружности проема;
  • R1 – внутренний радиус проема или наружный радиус опорного столба;
  • r – радиус пути движения, обычно r = 2/3 R (две трети радиуса окружности проема);
  • γ – угол оборота марша вокруг оси в градусах;
  • n – количество оборотов марша вокруг оси, то есть n = γ/360°;
  • L – полная длина окружности проема;
  • l – полная длина окружности по линии движения.

Размеры ступеней

Форма поступи в винтовой лестнице напоминает лепесток, закругленный с узкой стороны, с отверстием в нем для крепления на опорном столбе, поэтому речь идет о защемленной узким концом консоли.

Условные обозначения:

h – длина поступи, h=R–R 1 (если h меньше 1000 мм , то консоль можно выполнять без металлического каркаса только из массива дерева);

W 1 – максимальная ширина консоли, хорда окружности с радиусом R ;

α – угол между радиусами R, проведенными через внешние края ступени;

W – ширина проступи, хорда окружности с радиусом 2/3R;

C – высота ступени;

Z – толщина консоли;

N – общее количество ступеней;

N 1 – количество ступеней в одном витке.

Расчеты количества ступеней и их размеров

Согласно формуле

  • L=2πR =2πR,
  • l=2π* r =2π*2/3 R =4πR/3;

примерное количество ступеней в одном полном обороте (витке) можно определить, зная среднюю ширину на линии движения W ≥ 200 мм

N 1 = l/ W =3 l /4 πR.

Если стандартная высота одного витка 1900 мм , то с запасом 100 мм

C = ((1900+100)+ Z )/ N 1 и N = H / C .

Дальше уже следуют уточняющие расчеты размеров ступеней:

угол α= γ/ N , тогда ширина консоли W 1 =R*sinα, а ширина проступи на линии движения

W = r* sin α =2/3R* sin α .

Имея под руками таблицы Брадиса, ширину проступи на линии движения подсчитать несложно. Полученное значение должно быть в пределах 150- 200 мм обязательной ширины. Если оно отличается в любую сторону, нужно менять количество ступеней и делать уточняющий расчет. Таким несложным подбором можно установить количество ступеней для комфортного перемещения по винтовой лестнице.

Существует формула, по которой можно проверить оптимальные размеры ступени: если сложить ширину проступи и удвоенную высоту ступени, то сумма должна быть в пределах от 600 до 650 мм (величина среднего шага).

При расчете винтовой лестницы трудно придерживаться всех правил, ведь кроме безопасности и удобства существуют еще планировка, эстетические моменты, прочностные характеристики и геометрические размеры материала, из которого сделана конструкция. Наиболее жесткие требования предъявляются к высоте ступеней. Их ширина в винтовой лестнице не столь важна, потому что она все равно по длине консоли отличается настолько, что даже шаги правой и левой ногой идущего отличаются по величине. Поэтому определяя оптимальное значение размеров ступени, выбирают обычно вариант, в котором именно высота больше всего соответствует нормам.

Виды лестниц в частном доме

Выбирая вид лестницы, надо опираться на габариты помещения. Для частного дома приемлемы два варианта конструкции – маршевая и винтовая.

14

Маршевая лестница с площадкой между этажами

К плюсам маршевой лестницы относится простота изготовления и высочайший уровень безопасности. Если говорить о минусах, то это большой расход материалов и громоздкость конструкции. Очевидно, что такой вид лестницы подходит для просторных помещений.

Маршевая лестница с контрастным сочетанием цветов

Широкая винтовая лестница

В достоинствах винтовой конструкции – эстетика, малые габариты и доступная цена. К минусам отнесем трудоемкий процесс возведения и повышенную травмоопасность. Однако это хороший вариант для помещения, ограниченного по площади.

Винтовая лестница как арт-объект

Важно! Чем меньше проем винтовой лестницы, тем круче подъем по ней. Учтите, что не каждый член вашей семьи сможет осилить такую конструкцию

Лестница может быть произведением искусства

Яркая лестница с красивой резьбой

Авангардный дизайн деревянной лестницы

Преимущества

Выбирая между обычной маршевой лестницей и винтовой, предпочтение чаще всего отдают последней по нескольким причинам.

  1. Во-первых, как уже говорилось, огромное значение для многих имеет возможность сэкономить пространство в помещении: вся конструкция располагается вокруг центральной стойки;
  2. Во-вторых, сделать винтовую лестницу зачастую выходит дешевле и проще, чем традиционную;
  3. Ну, и наконец, такая конструкция смотрится гораздо эффектнее и оригинальнее.

Важные моменты

Расставим основные акценты в процессе сооружения металлической винтовой лестницы, чтобы наша конструкция прослужила нам долго, была комфортной в эксплуатации и, самое главное, – безопасной:

  • Изготавливать забежные ступени рекомендуется без подступенка, так как это повысит безопасность и удобство лестницы такого типа;
  • Ступени имеют как правило форму усеченного треугольника. Собственно, они и являются забежными ступенями;
  • Подниматься и спускаться по такой конструкции будет удобно только в том случае, если ширина средней части ступеней будет не менее 20 сантиметров;
  • Важен и еще один размер: на расстоянии в 15 сантиметров от центральной опоры ширина ступени должна составлять не менее 10 сантиметров;
  • Длина ступеней металлической винтовой лестницы может быть выбрана разная, это зависит от того, насколько часто и интенсивно вы ее эксплуатируете;
  • При малой загрузки достаточно сделать ее диаметр примерно равным 140 сантиметрам. Тогда длина ступеней будет составлять примерно 60 сантиметров. Если у вас большая семья и лестницей на второй этаж вы пользуетесь часто, выберите общий диаметр, равным 2 метрам тогда длина ступеней составит минимум 80 сантиметров;
  • Проектируя винтовую лестницу учтите, что она должна быть устроена так, чтобы человек среднего роста не задевал головой о ступени следующего витка;
  • С целью придать всей конструкции достаточную прочность позаботьтесь о том, чтобы центральная опорная стойка была изготовлена своими руками из надежного, прочного металла. Лучше если это будет труба диаметром не менее 80 мм. Опорную стойку выставляют строго по вертикали с помощью отвеса. Нижняя точка опорной стойки закрепляется в той точке пола, которая способна выдержать достаточно высокую нагрузку;
  • Закрепить опорную стойку гораздо проще на деревянном полу, как показано на видео. Достаточно применить специальное радиальное крепление и анкерные болты. Если же пол бетонный, основание стойки придется забетонировать путем установки растяжек;
  • Чтобы можно было закрепить ступени на центральной опорной стойке в их самой узкой части с помощью дрели и насадки-коронки своими руками сверлят отверстия диаметром, соответствующим диаметром трубы. Между ступенями на опору насаживаются втулки – длина втулок должна соответствовать расчетному расстоянию между ступенями. Чтобы предохранить древесину ступеней между основаниями втулок и поверхностями ступеней вставляют металлические шайбы. Их толщина должна учитываться в общей высоте конструкции. При этом учтите, что расстояние между ступенями удобнее всего сделать равным 15-20 сантиметрам. Если добавить к этому размеру толщину ступеней, получится общая высота лестницы;
  • С помощью кронштейнов-креплений в местах нахлеста широкой части ступеней можно дополнительно укрепить конструкцию винтовой лестницы.

Поэтапное возведение

  1. Сборку металлической конструкции следует начать с работ по установке центральной опорной стойки;
  2. Затем вокруг нее последовательно нанизываются втулки, шайбы и ступени;
  3. Когда эта часть работы сделана, ступени поворачивают вокруг стойки на нужное расстояние по принципу веера. Ориентиром служат первая и последняя ступень, которые раньше других закрепляют в правильном положении;
  4. Следующий шаг – установка дополнительных крепежных кронштейнов. Верхняя ступенька надежно крепится к межэтажному перекрытию;
  5. Последним этапом монтажа станет установка перильных стоек и поручней.

Подведем итоги

Металлические винтовые лестницы не перестают пользоваться популярностью при строительстве не только частных домов, но и двухэтажных квартир.

Секрет кроется в значительной экономии пространства, которую обеспечивают такие изделия. Ну, и особую роль играет огромное количество дизайнерских решений, применяемых в их изготовлении: от суперсовременных и авангардных, до минималистских и помпезных. В общем, такое изделие можно создать на любой вкус.

Варианты лестниц

Выше мы рассмотрели особенности спиральных и маршевых лестниц. Последние, как уже упоминалось, устанавливаются внутри дома чаще всего, ведь это наиболее простые в исполнении и монтаже конструкции. Маршевые лестницы в свою очередь также делятся на несколько подвидов, в зависимости от наличия тех или иных элементов.

Маршевые лестничные системы бывают:

  • на косоурах;
  • на тетивах;
  • на больцах.

Далее рассмотрим, чем отличаются такие конструкции, в чем их преимущества и недостатки, особенности эксплуатации.

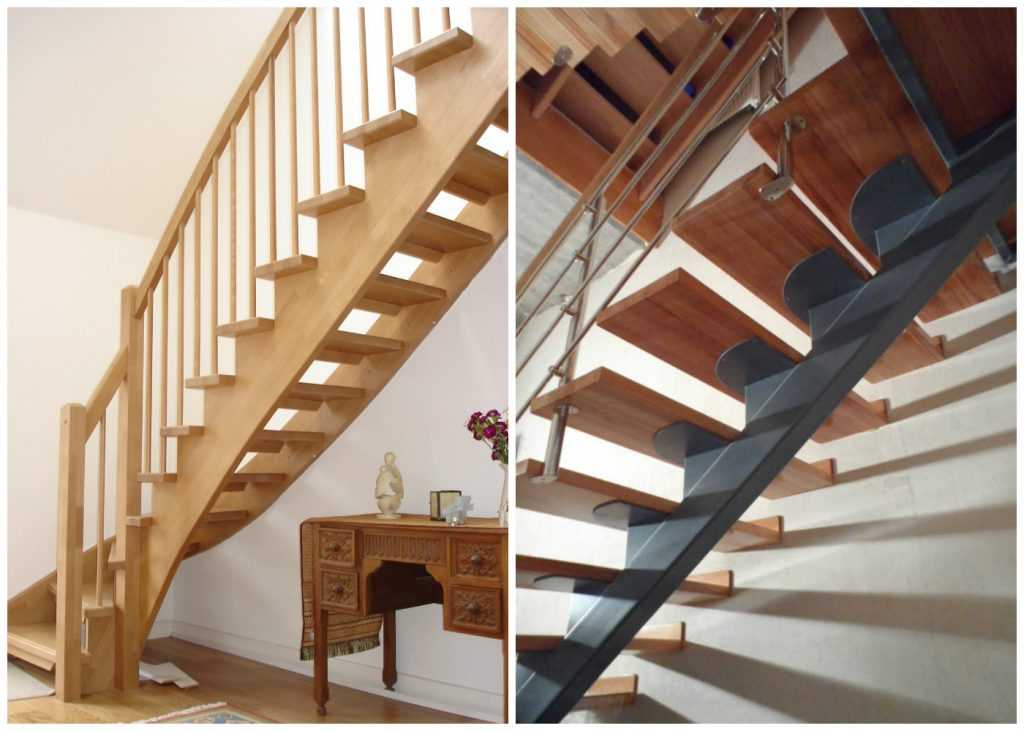

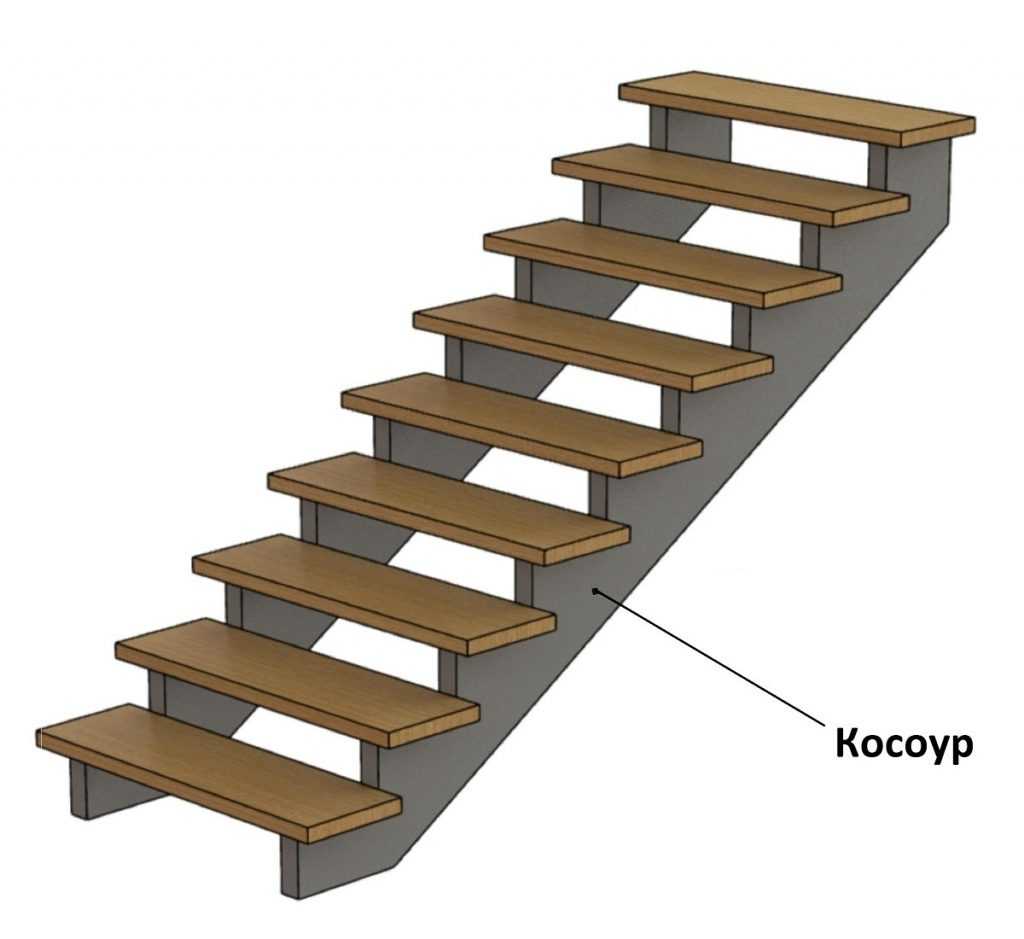

На косоурах

Эти маршевые лесенки самые распространенные и популярные. Они могут удачно вписаться в любой интерьер и помещения с разной площадью. А все потому, что есть возможность варьировать размеры таких конструкций. Межэтажные лестницы на косоурах представляют собой в основном деревянные ступени, которые держатся на основе – несущей детали в виде балки с гребенкой сверху. Основные материалы изготовления косоур – бетон, металл или та же древесина.

Внешне такие лестницы могут выглядеть по-разному, в зависимости от конфигурации косоур – последние бывают прямые, ломаные и винтовые. Оформление вы можете выбрать самостоятельно при заказе или собрать конструкцию, следуя шаблону, разработанному профессиональным дизайнером. Если интерьер вашего дома выполнен в стиле классика, то лучшим выбором станет закрытая лестница из камня или натуральной древесины с наличием подступеней.

Среди главных преимуществ лестниц на косоурах можно выделить такие:

  • высокая степень безопасности;
  • есть выбор размеров и ширины пролетов;
  • разнообразие дизайна — от классики до хай-тек;
  • конструкцию можно делать без подступеней или же с ними (закрытая).

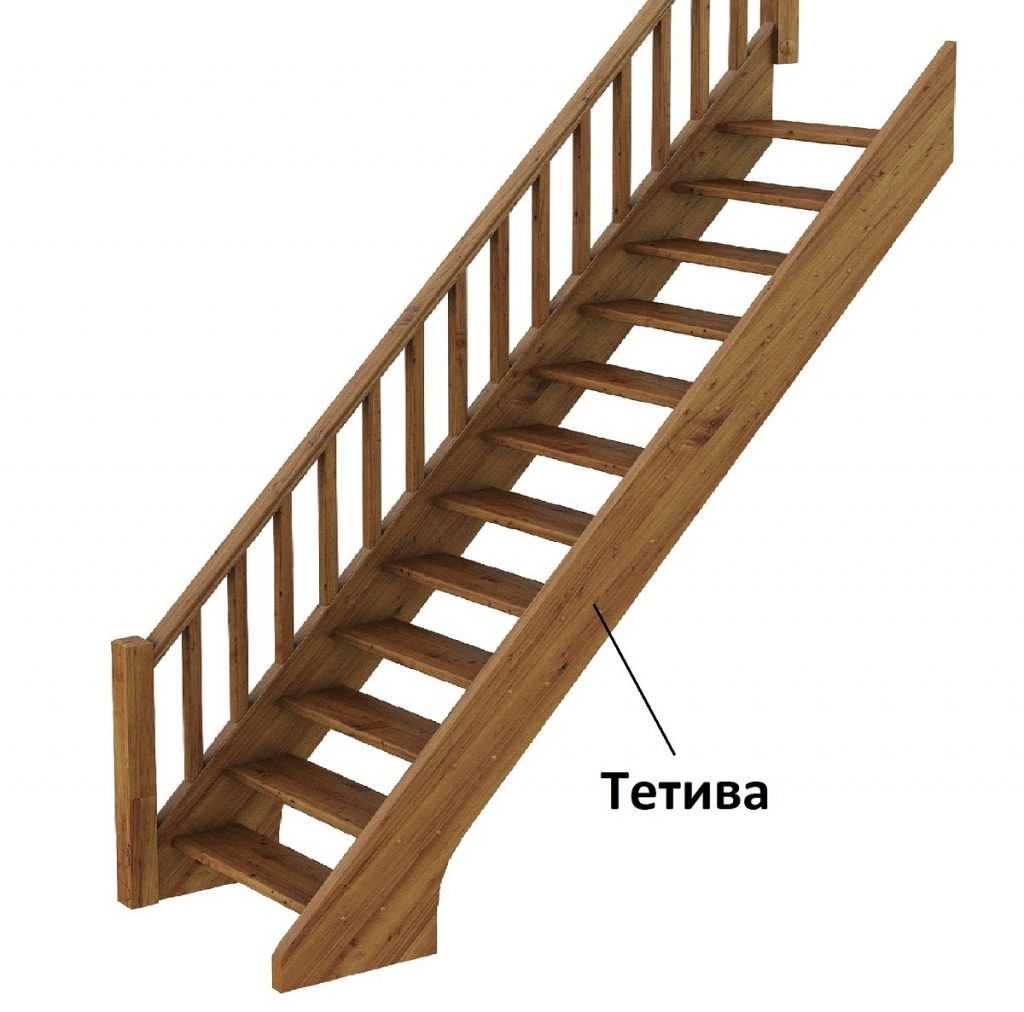

На тетивах

Лестницы на тетивах – это классические модели, которые обладают утонченным внешним видом и более гармонично вписываются в лаконичный стиль интерьера. Сами тетивы могут частично закрывать лесенку сбоку и представляют собой балки, к которым изнутри крепят ступени. Как и в предыдущем случае, лестница на тетивах может быть закрытая, когда имеются подступени. Однако чаще всего такие сооружения делают открытого типа.

Можно смело отметить такие преимущества лестниц на тетивах, как:

  • изумительный внешний вид благодаря сложности конструкции;
  • высокий уровень безопасности и удобство передвижения;
  • разнообразие форм (лестница может быть как прямая, угловая, так и изогнутой формы).

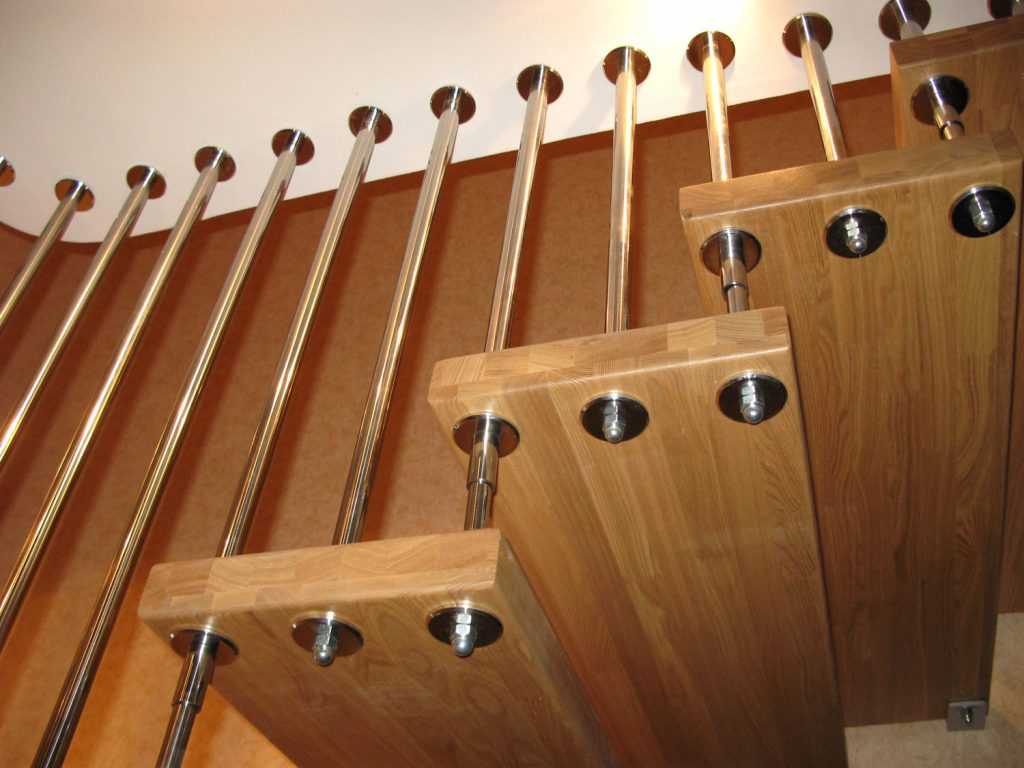

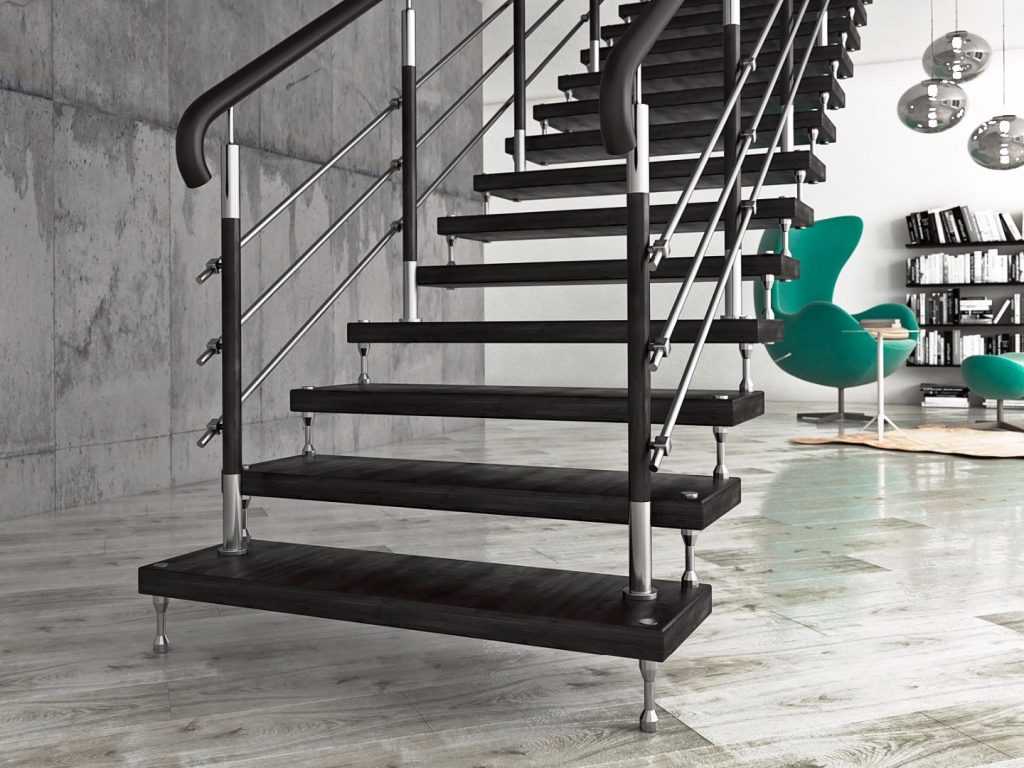

На больцах

Лестницы на больцах – это конструкции, которые в основном изготавливаются из металла, однако они могут представлять собой комбинацию с деталями из дерева. Такие сооружения способны выдерживать большие нагрузки за счет того, что несущая опора (ступени) крепятся к потолку, стене и полу при помощи специальных металлических стержней.

Ступени у таких лестниц внешне весьма лаконичны, могут быть открытого или закрытого типа, а за счет крепления на болтах или штырях являются невероятно надежными и прочными. Главным преимуществом таких лестниц считается возможность быстро их разобрать, они поддаются реконструкции и изменению размеров.

Такой вариант подойдет тем, кто желает использовать подлестничное пространство на пользу. За счет отсутствия основания под конструкцией можно обустроить место для хранения вещей или уголок для отдыха.

На видео: преимущества и недостатки разных типов лестниц.

Примерная схема проектирования лестницы

На первом этапе расчетов следует решить следующие задачи:

  • определить количество ступеней;
  • вычислить их глубину и высоту;
  • найти точку начала лестницы на полу нижнего этажа;
  • рассчитать длину маршевых балок или косоуров.

Технология вычислений базируется на геометрических закономерностях треугольников. Приводим последовательность расчета для одномаршевой лестницы:

  1. Определяем разницу между уровнями чистого пола 2-го и 1-го этажей.
  2. Определяем возможное количество ступеней с учетом допусков по высоте приступенка: общую высоту (мм) делим на 15 – 21 мм.
  3. Полученную величину округляем в большую или меньшую сторону до целого значения.
  4. Определяем по месту длину горизонтальной проекции марша на плоскость пола нижнего этажа (мм).
  5. Вычисляем глубину ступени: длину проекции марша делим на количество ступеней.
  6. Дробное значение округляем до целого.
  7. Рассчитываем длину маршевых балок – тетив по теореме Пифагора:
  • вычисляем квадраты высоты и длины горизонтальной проекции;
  • суммируем эти значения;
  • извлекаем корень второй степени.

Теперь нам осталось рассчитать уточненную высоту подступенка и уточненную глубину ступени – мы же округлили количество ступеней. Для этого производим обратные вычисления с высотой и длиной лестницы.

Если выполнить расчет для стандартных помещений, то получим результат: лестница для помещения, имеющего высоту потолков 2,7 м, будет состоять из 20 ступенек, а ее длина составит 6 метров.

Пояснение:

Высота лестницы: 2,7 м + 0,3 м (толщина перекрытия с утеплителем и чистовым полом), итого 3 метра. Потребуется 20 ступеней высотой 15 см.

Длина лестницы: 20 перекладин по 30 см – итого 6 м. Если глубину ступени уменьшить за счет выступа, и все ступени сдвинуть на 5 см, то протяженность конструкции можно сократить на 1 м.

Мало найдется частных домов, в которых безболезненно для планировки можно возвести наклонную 6-тиметровую балюстраду. По этой причине строят лестницы самых различных форм. Все они позволяют экономить пространство. Существует множество типов, мы выделим основные:

  • круглая или изогнутая – позволяет на 20% эффективней использовать площадь помещения, направление движения меняется на 90о.
  • Г-образная – аналогичная по эффективности конструкция;
  • П-образная – экономит 30%, при подъеме осуществляется поворот на 180о;
  • винтовая – высвобождает 80%, направление подъема изменяется на 360о.

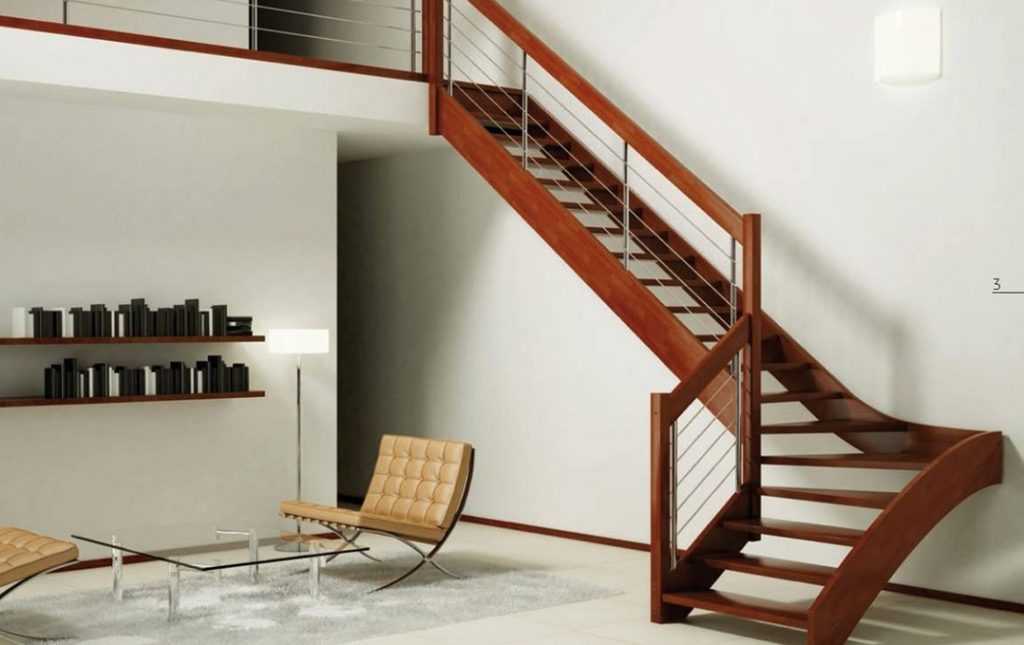

Конструкции с поворотами маршей могут выполняться с горизонтальными площадками либо с забежными ступенями. Рассмотрим каждый из вариантов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
