Пошаговая инструкция по технологии как закрутить винтовые сваи фундамента

Фундамент на винтовых сваях

Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.

За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.

Ростверк

Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.

Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.

Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.

Устройство ростверка

Преимущества и недостатки

Свайный фундамент обладает рядом преимуществ:

  1. Технология позволяет построить здание на любом грунте.
  2. Минимальное количество земляных работ на этапе подготовки.
  3. Экономия времени. Для установки требуется 2-3 дня.
  4. Возможность строительства на участках со сложным рельефом.
  5. Экономия средств. Свайный фундамент обходится на 20-40% дешевле, чем ленточный.
  6. Высокая прочность и длительность эксплуатации.
  7. Возможность установки вручную без привлечения специализированной строительной техники.
  8. Модернизацию строения можно проводить уже после возведения фундамента (прокладку инженерных сетей, изменение планировки дома).

Свайный фундамент позволяет построить здание на любом грунте.

У фундамента из свай существует несколько недостатков, однако их можно минимизировать:

  1. На скалистых и каменистых почвах работы по установке крайне затруднены.
  2. Металл подвержен коррозии, поэтому для защиты от влаги потребуется гидроизоляция и устройство ливневой канализации.
  3. При таком фундаменте строительство полноценного подвала или цокольного помещения невозможно, однако закрыть снаружи балки все же необходимо.
  4. Для утепления пола в здании потребуется внести дополнительные средства.

Глубина заложения

В данном случае глубина заложения имеет двойное значение, поскольку сваи и лента погружаются на разные уровни.

Глубина погружения свай зависит от свойств грунта и определяется уровнем залегания плотных слоев.

Ленту погружают на относительно малую глубину — около 30-40 см, что с учетом толщины слоя засыпки определяет глубину траншеи в 50-70 см.

Цифры приведены условно, это средние значения, которые встречаются чаще всего.

Для производства работ необходимо привлечь грамотных специалистов, которые произведут обследование участка, рассчитают параметры основания и дадут точные значения уровня погружения всех элементов.

Преимущества и недостатки

Можно выделить следующие преимущества ленточных фундаментов:

  • бесспорное преимущество снования этого типа – подвальное помещение. Помимо того, что в нем можно скрыть все коммуникационные системы, оно способствует меньшим потерям тепла из внутренних помещений дома;
  • несложное устройство позволяет возвести фундамент собственными силами, не прибегая к найму специализированной техники;
  • основание обладает повышенными прочностными характеристиками и поэтому прослужит многие десятилетия;
  • данный фундамент очень устойчив к негативному воздействию грунтовых вод на него.

Несмотря на то, что такая основа под дом сегодня одна из самых востребованных, она имеет и свои минусы. Недостатки ленточного фундамента заключаются в следующем:

  1. При устройстве такого основания придется выполнить достаточно большой объем по земляным работам.
  2. Если основание устраивается самостоятельно, то сроки строительства могут стать достаточно продолжительными, поскольку помимо выкапывания траншеи необходимо установить опалубку и залить бетон.
  3. Заливку основания бетоном следует выполнять сразу. Если заливать раствор в несколько дней, то будут образовываться стыковочные швы, которые снижают прочностные характеристики основания.
  4. Устраивать на проблемных грунтах и торфяных почвах ленточный фундамент нецелесообразно.
  5. Более затратный по материалам, чем свайные фундаменты, а также более трудоемки.

От чего зависит интервал?

От расположения конструктивных элементов в свайном поле зависит равномерность распределения нагрузок.


Факторы, от которых будет зависеть интервал между сваями:

  1. Тип грунта и его физико-химические свойства.
  2. Глубина промерзания.
  3. Уровень подземных источников.
  4. Вес дома и особенности его конструкции.
  5. Несущая способность выбранных свай.

Шаг между опорами не всегда выбирается одинаковым. Составленный во всех деталях план дома позволяет определить точки, в которых нагрузка на основание будет максимальной.

Так, винтовые сваи в обязательном порядке вкручивают в следующих местах:

  • под углами сооружения;
  • по линиям несущих стен;
  • под печами и каминами;
  • у входной части;
  • под тяжелым оборудованием и т.д.

С учетом всех параметров выбирают рациональное соотношение между шагом и характеристиками силовых элементов:

  • диаметром опоры,
  • толщиной металла,
  • шириной лопастей,
  • длиной трубы.

Оголовки для СВС

В зависимости от технологии строительства дома можно монтировать на сваи оголовки нескольких типов:

  • плоский – пластина, приваренная к куску трубы, внутренний диаметр которой равен (или чуть больше) наружного размера сваи;
  • П-образный – применяется исключительно для срубов, «каркасников», панельных, фахверковых, щитовых зданий, позволяет уложить внутрь брус, зафиксировать его саморезами для стабилизации геометрии ростверка.

При изготовлении монолитного ж/б ростверка оголовки не используются. Наоборот, в верхней части сваи монтируются прутки для повышения адгезии. Их обычно приваривают к телу СЛС или продевают в просверленные отверстия.

Для ростверка из металлопроката необходимо учесть:

  • швеллер не нуждается в дополнительной опоре, ложится на тело СВС, обваривается снизу;
  • двутавр так же достаточно облокотить на трубы, состыковать сваркой;
  • если балки ростверка собраны из двух швеллеров стоящих на ребрах, необходимо смонтировать оголовки с плоскими площадками для увеличения площади.

Виды оголовков винтовых свай при использовании различных типов обвязки.

Монтировать оголовки нужно после заполнения полости бетоном, после выравнивания торчащих из земли труб по единому горизонтальному уровню. Антикоррозионная защита является обязательной, как для тела СВС, так и для оголовка. Сварной шов так же покрывается антикорром после отбивки окалины.

При выборе оголовка учитывается шаг установки свай, конфигурация здания. Например, при выборе изделий с плоской поверхностью грани прямоугольника можно расположить параллельно ростверку либо диагонально в местах примыкания стен.

Свайный фундамент

Свайный фундамент дома

Использование свайного фундамента известно давно. 1838 г стал годом изобретения винтовых свай, а позже стали выпускать набивные бетонные. Их чаще всего использовали при строительстве сооружений на воде, но такой вид основания зданий получил популярность при строительстве в регионах вечной мерзлоты. Сваи выпускаются в заводских условиях из различных материалов, чаще всего это толстолистовая сталь. В настоящее время такое основание применимо для жилищного и дачного строительства. Прежде чем выбрать данный вид основания, нужно до конца разобраться, что такое свайный фундамент.

В основе конструкции лежит применение свай, которые объединяются между собой ростверком. Сваи забиваются в грунт наклонным или вертикальным образом, отличаются большой длиной и для их производства применяют самые различные материалы. Один из концов свай является заостренным, что способствует более легкому ввинчиванию или забиванию в землю. Сваи размещаются в том месте, где предполагается наибольшая нагрузка, поэтому обязательно будут приходиться на места стыков несущих стен.

Они могут располагать кустовым (несколько свай) и одиночным способом. Ростверк – не что иное, как плита из бетона, которую грузят наверх свай. Его основная задача – передача нагрузки строения на сваи. Востребованность такого основания объясняется отличными характеристиками конструкции. Применение свайного фундамента возможно для строительства щитовых, каркасных, деревянных строений. Также его могут выбирать для возведения заборов и небольших построек, например веранд.

Плюсы и минусы

К достоинствам свайно-ленточных оснований принято относить:

  • Возможность использования на проблемных грунтах.
  • Для постройки такого фундамента требуется относительно небольшое количество строительных материалов.
  • Высокая устойчивость к воздействиям грунта — пучению, небольшим подвижкам.
  • Некоторые виды свай могут быть созданы прямо на площадке, что позволяет существенно снизить расходы на приобретение, доставку и погружение их в грунт.
  • Появляется возможность строительства на участках с высоким уровнем грунтовых вод.
  • Высокая скорость строительства.

Имеются и недостатки:

  • Перед началом строительства необходимо производить тщательное всестороннее обследование участка на предмет состава грунта, высоты залегания грунтовых вод и т.д.
  • Отсутствует возможность создания подвала или цокольного помещения.
  • Необходимо качественное утепление пола нижнего этажа, уложенного по грунту.
  • Отсутствует возможность строительства многоэтажных зданий.
  • Сваи надо качественно гидроизолировать. В особенности это касается деревянных или стальных опор.

Большинство недостатков так или иначе обусловлены свойствами грунта, поэтому в данном случае это не совсем минусы фундамента, а необходимые ограничения в имеющихся условиях.

Процесс доставки и монтажа

Железобетонные сваи монтируются с помощью мини-сваебойной установки. Они так и называются – забивные. Машина на гусеничном ходу самостоятельно передвигается по участку, работает при высоких и низких температурах, довольно-таки быстро монтирует опоры. Но для ее доставки на участок требуется специальная техника. Тем не менее, за одну смену с ее помощью реально установить около 40 железобетонных свай, то есть фундамент под дом.

Мини-сваебойной установка забивает железобетонные сваиИсточник kkzm.ru

Винтовые сваи монтируются ручным, электромеханическим способом или, при крайней необходимости, с помощью ямобура. Самый оптимальный вариант – это электромеханический монтаж. Сегодня его предлагает любая серьезная компания. Как это происходит? Винтовые сваи устанавливаются с помощью ручных гидравлических машин. То есть монтажное отверстие вставляется в редуктор, который создает крутящий момент. По сравнению с ручным способом электромеханический выгодно отличается показателями заглубления и скоростью монтажа.

Выбор винтовых свай

Ввиду востребованности технологии, отечественный рынок перенасыщен производителями СВС. Характеристики большинства из них не соответствуют заявленным, поскольку высокая конкуренция требует снижения цен, для чего используются б/у материалы и экономичные технологии.

Например, применяются шовные трубы, сварные наконечники, занижается толщина стенки тела сваи, используется холодное цинкование.

Сваи со сварным наконечником не подходят для ответственных строений.

Специалисты рекомендуют при выборе изделий:

  • не покупать сваи из шовной трубы (легко проверить визуально);
  • отдавать предпочтение литым наконечникам с параметрами лопасти 14 мм, 6 мм (у конуса, с края, соответственно);
  • проверять документацию изготовителя (определить, новая труба использовалась для сваи или б/у после окрашивания невозможно).

В сварных наконечниках возле шва происходит ослабление металла, лопасть может быть срезана при вращении в твердых породах. Даже при нормальном погружении во время эксплуатации может произойти отрыв лопасти, свая погрузится глубже, полностью потеряет несущую способность.

Такое изделие не годится для фундамента дома, однако сваи со сварными наконечниками можно использовать для строительства бань, беседок, заборов.

На практике для подсчета количества свай используют таблицы СНиП и характеристики грунта в пятне застройки. Например, при погружении на 2 м однолопастные СВС 89/300 и 73/250 обладают несущей способностью, соответственно:

  • 0,7 – 2,8 т либо 0,5 – 2 т – влажная глина;
  • 1,7 – 4,2 т или 1,2 – 3 т – сухая глина;
  • 2,1 – 2,8 т либо 1,5 – 2 т – суглинок;
  •  2,8 – 3,5 т либо 2 – 2,4 т – супесь;
  • 7,7 – 8,4 т или 5,4 – 5,8 т – песок;
  • 8,5 – 9 т либо 5,8 – 6,3 т – гравий.

После этого подсчитывают сборную нагрузку, состоящую из веса конструкций, снеговых/ветровых нагрузок, массы членов семьи, меблировки и предметов интерьера. Все параметры для удобства проектировщиков сведены в таблицы СНиП. Сборная нагрузка делится на характеристику сваи, получается количество СВС на свайном поле.

Для обеспечения прочностного запаса лучше использовать характеристики СВС производителя, уменьшенные на 15%. Например, если поставщик гарантирует, что каждое изделие выдерживает нагрузку 4 т, лучше оперировать в расчетах цифрой 3,4 т.

На последнем этапе корректируется количество СВС в зависимости от шага установки:

  • опоры должны располагаться по углам, в сопряжениях стен и перегородок;
  • при использовании металлического ростверка нужно учесть, что швеллер провисает под своей тяжестью уже на 3 м, поэтому шаг сокращается до 2 – 2,5 м;
  • для тяжелых конструкций потребуется отдельное свайное поле (печь, генератор, насосное оборудование, котел, крыльцо, внутренняя лестница).

В проектах с террасами и пристройками фундаменты этих архитектурных элементов рассчитываются и возводятся отдельно. Жесткая связь с основным жилищем недопустима, так как на основания действуют не одинаковые нагрузки, что может привести к неравномерной просадке.

При таком подходе обеспечивается максимальный эксплуатационный ресурс дома. Для пристроев можно использовать бюджетные типы СВС со сварными наконечниками. Это не повлияет на надежность конструкции. Все сваи покрывают антикоррозионными составами.

Способы погружения СВС

Все типы винтовых свай лучше вкручивать без использования спецтехники. Исключением являются участки со значительным перепадом высот, где неудобно перемещаться с рычагами вокруг вертикально установленной сваи.

При ручном вкручивании свай для основания дома рычаги (обрезки труб, ломы) фиксируются на теле несколькими способами:

  • в отверстия – прожигаются сваркой или просверливаются коронкой;
  • в технологические петли – привариваются в верхней части, позже срезаются УШМ;
  • специальными захватами – аналог трубного ключа с сухарями.

Спецтехника не нуждается в специальных приспособлениях, в навесном оборудовании предусмотрена возможность надежного зацепления тела сваи. Этот вариант предпочтительнее при мелком шаге свайного поля, вблизи деревьев или внутри плотной застройки.

В любом случае требуется защита внутренней поверхности тела свай бетоном, наружную поверхность можно покрасить дополнительно сразу после покупки СВС у производителя.

Определение крутящего момента

Для обеспечения максимального ресурса дома недостаточно купить СВС, вкрутить их ниже отметки промерзания, смонтировать оголовки и ростверк. Лопасти должны погрузиться в пласт с нормальной несущей способностью, поэтому глубина промерзания не является показателем глубины заглубления. Например, на болотистом участке может попасться плавун или торфяник, СВС нужно погрузить ниже него.

Поэтому ручное вкручивание предпочтительнее на ровных участках, где рабочим удобно перемещаться по кругу с рычагами. На неровном рельефе можно использовать спецтехнику. Однако оба способа наиболее эффективны лишь при гарантированном достижении несущего пласта. Его глубину можно определить двумя способами:

  • заказав геологоразведку участка – цена изысканий около 30 тысяч рублей, определяется уровень грунтовых вод, состав почвы в каждом пласте и прохождение в пятне застройки сторонних коммуникаций;
  • выполнить пробное погружение – стоит 2 – 5 тысяч, позволяет вычислить УГВ, глубину несущего пласта;

Второй способ гораздо дешевле, поэтому используется в 80% случаев. Для этого применяется комплект SMP производителя Скиф, состоящий из 4-х метровой составной СЛС, СВС, рычагов (2 м каждый), прибора УККМ, позволяющего измерить усилие затяжки.

После прохождения отметки промерзания этим прибором контролируется крутящий момент. При достижении несущего пласта резко увеличивается крутящий момент, замеряется проектная глубина для конкретного участка. После этого застройщик может смело заказывать сваи необходимой длины в нужном количестве.

Пробные СВС не нужно заливать бетоном, так как этот комплект многоразовый, свая демонтируется для следующих испытаний. При значительном периметре пятна застройки учитывается шаг свайного поля, комплект Скиф может вкручиваться в нескольких местах.

Основные схемы свайного поля

План размещения опорных элементов подбирают индивидуально в зависимости от конструктивных особенностей сооружения, а также сложности рельефа.

Популярные схемы:

  1. Одиночное расположение. Винтовые сваи ставят по углам конструкции с шагом не более 3 м (метод для малогабаритных и легковесных построек).

  2. Ленточное расположение. Столбы вкручивают по периметру постройки с минимальным расстоянием друг от друга. Технология используется для малоэтажных домов со стенами из дерева, пенобетона, газоблока, а также для каркасных сооружений.
  3. Кустовое размещение. Опоры устанавливают группами из 2–3 элементов в местах, где действуют максимальные нагрузки (под углами, несущими стенами, действующими каминами и т.п.). Шаг в этом случае не имеет принципиального значения.
  4. Сплошное свайное поле. Под тяжеловесными объектами и на участках с просадочным грунтом опоры вкручивают с шагом в 1 метром по всему контуру фундамента.

Разновидности опор

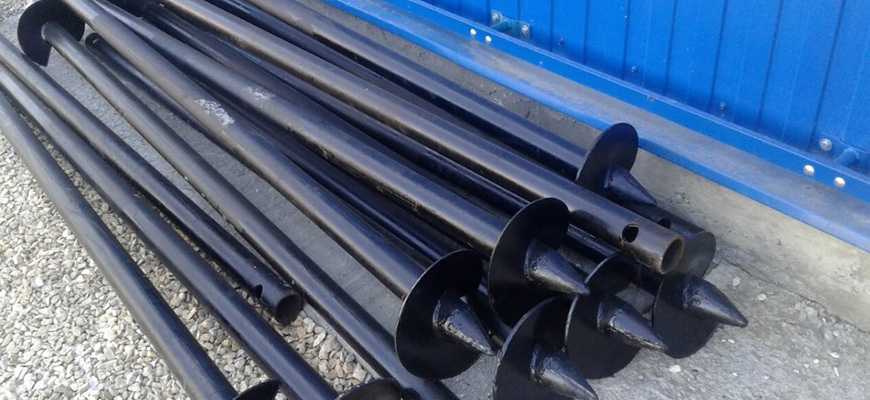

Производители свай предлагают несколько видов изделий. Они различаются по нескольким критериям:

  • размерам;
  • наконечникам;
  • по ширине и количеству лопастей;
  • типу стали (материалу изготовления);
  • защитному покрытию.

По диаметру и длине

Длина опоры в каждом случае рассчитывается индивидуально

При этом важно учитывать несколько показателей:

  • глубину, на которой залегает плотный грунт;
  • глубину промерзания почвы в регионе;
  • высоту цокольного этажа.

Диаметр и длина винтовых свай  рассчитывается индивидуально.

В большинстве случаев длина опоры варьируется в пределах 2500-3500 см.

Диаметр опор — от 57 мм до 130 мм. От этого показателя зависит прочность готовой конструкции и несущая способность фундамента. Производители предлагают несколько вариантов изделий:

  1. Маленький диаметр опоры 57 мм. Для такой сваи нагрузка составляет 800 кг. Сфера использования такого фундамента относительно узкая: установка ограждений из сетки-рабицы или штакетника.
  2. Труба диаметром 76 мм. Она подходит для строительства заборов из частого штакетника или профнастила. Максимальная нагрузка достигает 3000 кг.
  3. Диаметр 89 мм. Использовать опоры можно для возведения беседок, легких гаражей, хозпостроек, веранды. Несущая способность достигает 4-5 т.
  4. Диаметр 108 мм. Такие трубы рекомендуют при строительстве небольших бревенчатых срубов и каркасных домов. Опора выдерживает до 5-9 т.
  5. Диаметр 133 мм. Сваи с максимальной нагрузкой 12-14 т используются в малоэтажном строительстве, когда в качестве строительных материалов используется кирпич или газосиликатные блоки.

По типу наконечников

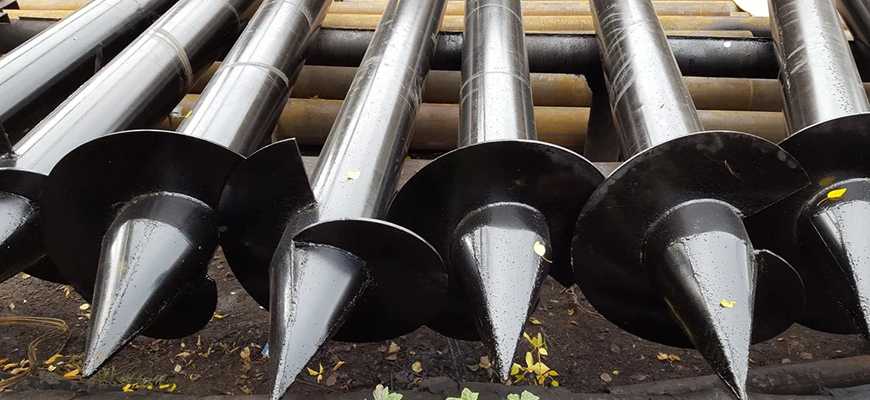

Винтовые сваи бывают 2 видов:

  1. Литые. Такие элементы изготавливаются путем литья, в результате наконечник с лопастью представляет собой единую деталь. Они характеризуются повышенной прочностью, однако их цены выше. Применять их рекомендуют на твердых каменистых почвах.
  2. Сварные. Эти наконечники изготавливаются путем приваривания лопасти к наконечнику. Низкая цена объясняется относительно низкой прочностью. Если такую опору попытаться поднять из земли, есть высокий риск срыва лопасти.

Винтовые сваи бывают литые и сварные.

По количеству лопастей

Опоры бывают:

  1. Однолопастными. Их рекомендуют к использованию на грунте с высокой несущей способностью. Однолопастные сваи со сварным наконечником быстро достигают критической нагрузки, что вызывает срыв лопасти.
  2. Многолопастными. Наличие 2 лопастей обеспечивает повышенную стойкость к горизонтальным, вдавливающим и выдергивающим нагрузкам.

По материалу изготовления

В зависимости от применяемой стали выделяют несколько видов опор:

  • сталь СТ3 — из нее производят сваи, подходящие для грунта со слабой химической агрессивностью;
  • Ст20 — такой сплав рекомендуют для работ на почвах средней химической агрессивности;
  • опоры из стали 30ХМА и 09Г2С подходят для высокой химической агрессивности среды.

Сваи различаются по материалу изготовления.

По типу защитного покрытия

Стальные опоры после установки будут взаимодействовать с влагой, поэтому им необходима надежная наружная защита от коррозии. Лучше всего выбирать изделия, которые уже обработаны защитным составом на заводе. Существует несколько типов покрытий. Максимальную защиту обеспечивают эпоксидные и полиуретановые составы, а также цинкование холодным способом.

По области применения

Сваи различаются шириной и расположением лопастей, строением наконечника. Эти особенности влияют на эксплуатационные характеристики. По области применения винтовые опоры делят на 4 категории:

  1. Изделия с 1 широкой лопастью, которая расположена на коротком наконечнике. Они подходят для работы на любых грунтах. Для строительства частных домов из блоков следует брать опоры большого диаметра и соблюдать малый шаг при установке.
  2. Сваи с 2 лопастями, расположенными на разной высоте. Для установки такого фундамента требуется специализированная техника. Опоры подходят для строительства 2-этажных дачных домов и характеризуются повышенной устойчивостью к усадке и выдергиванию.
  3. Изделия многовитковые с длинным наконечником и узкими лопастями разработаны для установки в каменистый грунт.
  4. Сваи без острого наконечника имеют ограниченные функции и предназначены для строительства в условиях вечной мерзлоты.

Сваи имеют разные области применения.
