Печные трубы и дымоходы: плюсы и минусы различных вариантов

Схемы дымоотводов

Схема печного дымохода

Схему дымохода печи нужно делать с учетом всех показателей

Не забывайте учитывать вид будущего топлива, на первый взгляд он не играет важной роли, однако во время эксплуатации, вы познакомитесь со всеми нюансами. В интернете можно найти массу схем, в которых уже прописаны все данные, а вам нужно только подставить свой план дома и размеры

Кроме того, есть специальные сервисы, так называемые онлайн калькуляторы, куда вводятся исходные данные по вашей печи и габаритам, в ответ выдается оптимальный диаметр дымохода, его длина и другие данные, вплоть до толщины стенок и тому подобное.

Лучшие ответы

Elvis Ablyazizov:

который лучше топиться =) А с точки зрения Физики, у дерева меньше теплопроводность, чем у кирпича

Дело не аккумулятивности кирпича. а в его теплопроводности, Деревянный дом меньше тепла оттдает на улицу) Теплотехнические характеристики у кирпича и бревна будут разными. у дерева теплоустойчивость больше, следовательно и тепло-потери меньше. теплоустойчивость ограждений помещений должна быть такой, что бы вместе с системой отопления поддерживать в помешении температуру с точностью +\- 1градус по цельсию при Центральном отоплении и +\-3 градуса при печном. Это из программы Техникума …

А так, конечно.. . Кто как строит)

Наталья Трубецкая:

Деревянный, обложенный кирпичом

MAZER:

С точки зрения физики у кирпича теплопроводность лучше…. короче он нагреваясь будет сохранять тепло лучше дерева) Физики тут мало тут логика нужна) Ну и конечно смотря как строить и кто будет строить) ) А то таджыки замок точно построить не смогут) Да кстати вы разницу то в цене учитывайте)

Марго:

Каменные дома обладают повышенной, по сравнению с деревом, теплопроводностью. Чтобы обеспечить тепло и комфорт круглый год толщина стен должна быть достаточной. Дерево – это материал, отличающийся низкой теплопроводимостью. Стены деревянного коттеджа дольше держат тепло в доме зимой и прохладу – летом. Поэтому можно сделать меньшую, по сравнению с каменным домом, толщину стен Деревянный дом меньше «выстужается» , его можно гораздо легче и быстрее прогреть. В деревянном доме нет такого, как в кирпичном ощущения сырости, т. к. дерево «дышит» , т. е. позволяет влаге, находящейся в помещении выходить наружу.

Более подробно здесь .kostar /art ?di=65

KatrinKalita:

Ну давай судить.. . На моё мнение… Если судить по теплопроводности — деревянный теплее, но сгореть может. А по практичности — лучше кирпичный, теплопроводность больше чем у дерева, но меньше чем у бетона.

Деревянный, обложенный кирпичом.

Лучше всего деревянный сруб. Продаются всякие пропитки для дерева, чтобы не гнило, к примеру — пинотекс, обрабатывают бревна, и — строй на здоровье!

жека:

кирпичный

Александр Сыромятников:

если одинаковая толщина стен то деревянный

Валера Петров:

При равной толщине стен — деревянный. А по факту — как утеплять будете. От этого зависит больше, чем от материала.

Anonim ANONIM:

Как избежать проблем с плохой тягой – лучшие способы

Чтобы вам не пришлось задаваться вопросом, как улучшить тягу в дымоходе, нужно постоянно контролировать все процессы, связанные с отоплением, начиная от создания чертежей и заканчивая эксплуатацией камина либо печи. Ведь низкая скорость тяги может быть связана с неправильной конструкцией камина, соединения деталей, большого количества золы, дыр в дымоходе либо плохой изоляции.

Так, нужно вести контроль за состоянием дымохода и отопительной конструкции с самого начала (следите за состоянием стыков, соединительными деталями). Обязательно установите решетку для самовысыпания золы, не забудьте, что поддувало всегда должно быть приоткрытым для обеспечения воздухооборота. Сам дымоход лучше всего утеплить минеральной ватой либо любым другим подходящим утеплителем. Нижнюю часть трубы отделайте пенопластом и штукатуркой, что убережет конструкцию от резких температурных скачков.

Не забывайте регулярно удалять золу из камина, чтобы она не становилась препятствием для оттока дыма и нормальной циркуляции воздуха. Дважды в год используйте необходимые средства для очищения дымохода от сажи. Внимательно следите за состоянием трубы – на ней не должно быть трещин и повреждений. В случае их появления сразу же заделывайте образовавшиеся щели, что позволит нормализовать тягу без установки дополнительных приборов. Теперь вы знаете, как определить уровень тяги, основные причины снижения ее скорости и методы решения проблем. Надеемся, наши советы помогут вам улучшить тягу максимально быстро.

Каким должен быть дымоход

Если вы делаете дымоход для твердотопливного котла своими руками, или же просто думаете об этом, то мы сначала вам рекомендуем ознакомиться с требованиями, которым должен соответствовать любой дымоход.

Прежде всего – тяга, она должна быть достаточно хорошей, чтоб продукты горения вообще отводились и было нормальное движение воздуха в системе, но это касается его конструкции.

Что касательно самого дымохода, то его стоит делать только из подходящих материалов, которые будут не только долговечными, но и прочными.

Простая труба из тонкого металла просто со временем может начать деформироваться под постоянным воздействием высоких температур.

Все потому, что правильный дымоход для твердотопливного котла не может считаться таковым, если в нем есть влага – она нарушит работу, повредит циркуляции воздуха и станет причиной того, что дымоход просто начнет забиваться, ведь весь мусор, который уходит с угаром начнет взаимодействовать с водой.

Группа безопасности для отопления — особенности устройства, принцип работы и варианты применения (85 фото)
Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)

Касательно газов – дымоход должен быть сделан из таких материалов, которые будут хорошо справляться с любыми типами газов, которые будут по нему двигаться, в том числе и довольно агрессивных. Это больше зависит от топлива, но учитывать это надо сразу.

Не забывайте, что некоторые продукты горения могут быть не менее опасным нежели разные кислоты.

Выбор материалов

Если вы думаете о том, как сделать дымоход для твердотельного котла своими руками, не стоит забывать о таком важном моменте, как выбор материалов для него

Обычно дымоходы делают из трех видов материалов – кирпич, сталь и керамика.

Металл же должен быть толщиной не менее 5 мм, да и желательно, чтоб был нержавеющим.

Наиболее интересный, но при этом самый дорогой, вариант с керамической трубой.

Ремонт циркуляционного насоса — основные виды неисправностей, разборка, ремонт и сборка насоса в системе отопления (видео + фото)
Выбор циркуляционного насоса — как рассчитать параметры и советы как выбрать насос для современных систем отопления (115 фото и видео)
Колпак на трубу дымохода: виды, варианты применения, задачи и монтаж элемента (110 фото)

Кирпичный дымоход.

Такие дымоходы ещё недавно были наиболее применяемы для всех типов печей.

Преимущества кирпичного дымохода:

Кирпичный дымоход (при качественном исполнении) имеет хороший внешний вид.
Стоимость материалов для кирпичного дымохода относительно недорога.

Недостатки кирпичного дымохода:

Конденсат разрушает современный кирпич. По этой причине к простому, кирпичному дымоходу нельзя подключать отопительные котлы, современные каминные топки и печи с режимом тления. Для того чтобы конденсат не разрушал кирпичный дымоход необходима санация дымохода.
Кирпичный дымоход имеет существенный вес, что требует отдельного фундамента (если труба коренная), или усиления фундамента печи (если труба надсадная). Подробнее о фундаменте для печи читай здесь…
Противопожарные нормы и правила при строительстве печей и дымоходов требуют широких противопожарных разделок кирпичных дымоходов, что увеличивает вес дымохода, стоимость материалов, и трудоёмкость исполнения.

Что учесть при выборе материала для дымохода?

Дымоход – это сложная конструкция, состоящая из вертикальной трубы, зонта для защиты от осадков, смотрового окошка для обслуживания, поддона для сбора конденсата и прочих элементов. Вертикальная труба считается основной частью дымохода, и от нее зависит безопасность и эффективность функционирования печи или котла.

Чтобы правильно выбрать материал дымохода, необходимо четко понимать, какое топливо будет использовано: природный газ, солярка, уголь, дрова, торф или опилки. Каждый из них отличается различной температурой сгорания, температурой и составом отходящих газов. Поэтому при подборе материала для дымохода учитывают такие параметры:

температура отходящих газов. Естественно, материал должен выдерживать несколько более высокие температуры, чем те, которые характерны для исходящих газов;

Приблизительная температура отходящих газов (*топливо с высоким содержанием серы)

Из всего этого следует, что:

для дровяных печей, твердотопливных котлов, банных печей и каминов необходимо выбирать материал, который выдерживает рабочую температуру около 700 0 С и кратковременное ее повышение до 1000 0 С. Это кирпичные и реже керамические дымоходы;
для газовых котлов требуется дымоход, который выдержит температуру в 200 0 С с кратковременным повышением до 400 0 С. Обычно в этих целях используют металлические трубы;
для котлов на жидком топливе и опилках необходим такой материал для дымоходной трубы, который бы спокойно выдержал температуру до 250 0 С с повышением до 400 0 С, а если речь идет о дизельном топливе, то и устойчивый к агрессивной среде отходящих газов.

Теперь разберемся со свойствами самых популярных материалов, которые используются для обустройства трубы дымохода.

Размеры дымохода

Не менее важно правильно подобрать диаметр дымохода для твердотельного котла, как и его высоту. Начнем с последнего – высота дымохода должна быть не менее 5 метров, причем это нужно как раз для создания правильной тяги

Диаметр же выбирается, отталкиваясь от размеров патрубка вашего отопительного котла, но при этом может быть немного больше.

Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)
Насосы, повышающие давление — обзор моделей 2020 года рекомендации по выбору параметров для системы отопления (105 фото)
Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)

Причем речь сейчас идет о самом дымоходном канале, а не о всей конструкции, ведь вокруг него нередко бывают дополнительные элементы, которые зависят от самого проекта.

Виды кирпича

К выбору материала для строительства трубного устройства следует подойти ответственно. Некачественный материал под воздействием низких температур, различных осадков, солнечных лучей может разрушиться. Поэтому экономить на качественных кирпичных блоках не стоит.

Качество определяется по ГОСТу 8426-75.

Выделят 3 сорта кирпича, каждый из которых имеет своих отличия.

Для первого сорта характерны блоки ярко-красного цвета с желтоватым оттенком. Грани ровные и гладкие, отсутствуют поры и различные включения. Если простукивать молоточком, то будет слышен звонкий звук.

Блоки второго сорта бледно-оранжевые, цвет слабонасыщенный. Присутствуют поры. На гранях можно обнаружить дефекты. При простукивании слышен глухой и короткий звук. Кирпичи обычно являются недоженными. Они отличаются низкой морозоустойчивостью, высокой чувствительностью к влаге.

Строительный материал третьего сорта отличается темно-коричневым цветом. По структуре пористые, а на гранях присутствуют сколы и задиры. Данный сорт умеренно переженный. Для укладки канала для отвода дымовых газов использовать не рекомендуется из-за хрупкости, отсутствия морозостойкости.

Клинкер должен быть гладким и ровным. Опытные мастера рекомендуют выбирать первый сорт с маркой более двухсот. Для строительства дымоходного канала размер кирпича должен иметь следующие значения 25*12*6,5 см.

№3. Керамическая труба для дымохода

Керамические трубы для дымохода считаются наиболее универсальными, а среди их главных преимуществ:

долговечность;
устойчивость к агрессивным средам и коррозии;
на внутренней гладкой поверхности не задерживается сажа, облегчая уход за трубой;
высокие теплопоглощающие характеристики;
устойчивость к высоким температурам. Для твердотопливных котлов используют керамические трубы, которые выдерживают до 650 0 С и устойчивы к резкому повышению температуры при возгорании сажи. Для газовых котлов можно использовать трубы, выдерживающие до 450 0 С, предназначенные для работы во влажном состоянии и имеющие конденсатоотдводчики.

Для монтажа керамической дымоходной трубы требуется обустройство отдельного канала. Оболочку обустраивают из специальных бетонных блоков с пустотами. Вокруг трубы размещают слой утеплителя из минеральной ваты, чтобы защитить прилегающие конструкции от излишнего тепла и уменьшить образование конденсата. И труба, и теплоизоляция способны впитывать воду, поэтому им необходимо обеспечить нормальную вентиляцию. Она создается за счет наличия вертикальных воздушных каналов между утеплителем и бетонными блоками. Кстати, в бетонных блоках также присутствуют каналы для размещения в них арматуры. Обязательно армировать следует ту часть дымохода, которая выходит на улицу.

Чтобы расширить сферу использования керамических дымоходов, их выпускают в стальном корпусе, а также в виде элементов прямоугольного сечения. Первые не требуют обустройства фундамента и создания специальных каналов, вторые могут применяться для реконструкции кирпичных дымоходов.

Состав и свойства жаростойких блоков

Выбор соответствующего огнестойкого материала зависит от таких факторов:

температура эксплуатации;
химико-физические качества, в том числе способность реагировать на другие вещества;
характеристики топлива.

Существуют следующие разновидности жаростойких кирпичей:

шамотный;
основной;
углеродистый;
кварцевый.

Независимо от области эксплуатации огнестойкие кирпичи имеют сходства:

стойкость перед высокими температурами;
способность быстро нагреваться и медленно остывать;
свойство не вступать в реакцию с металлом, горячим газом, шлаком;
не поддаются усадке и расширению, показатели деформации сохраняются в диапазоне 0,5—1%;
выдержка многократных циклов раскаливания и остывания без утраты прочности.

Основной кирпич

Состоит из огнестойкой известково-магнезиальной массы. Магнезит — огнеупорный материал, основным составляющим которого является оксид магния с некоторой долей примесей. После обжига и окончательной формовки, температура плавления магнезитового состава достигает 2000 градусов С. Кладочный материал характеризуется прочностью и пассивностью при взаимодействии с металлами и шлаками. Применяют в сталелитейной промышленности.

Шамотный блок

Шамот состоит на 70% из огнеупорной глины, остальную долю составляют графитный или кокосовый порошок, кварцевые зерна. В итоге выходит прочный материал, очень устойчивый к высокой температуре (до 1300 градусов Цельсия, а некоторые марки изделия еще более жаростойкие). Выдерживает многократные температурные перепады. Проявляет сопротивление действию химических веществ. Используется в быту при сооружении печей, каминов, мангалов, барбекю, а также для дымоходов и вентиляционных систем. Из-за особенностей производства печной вариант стоит дороже обычного, поэтому для снижения расходов на строительство из него делают элементы, непосредственно контактирующие с огнем. В промышленности шамотный кирпич применяется для кладки внутренних стенок плавильных печей.

Углеродистый

Производится путем прессования графита или кокса. Обладает наибольшей прочностью и огнестойкостью. Блок выдерживает рабочие температуры в пределах 2 тыс. градусов Цельсия. Применяется как ведущий материал для строительства плавильных сооружений, элементов сталелитейных ковшей и в других промышленных производствах, где необходимо поддерживать высокую температуру.

Кварцевый

Главный составляющий — песчаник. Для скрепления массы добавляется глина. В результате обжига получается прочное, полнотелое изделие с однородной структурой. Применяется в изготовлении теплоотражающих печных и каминных сводов, стенок, непосредственно контактирующих с пламенем и металлами. Кварцевый блок выдерживает до 1300 градусов, но разрушается при взаимодействии с железными окислами, известью, щелочами.

Основные разновидности дымоходов

Какие бывают разновидности, в чем отличие и какой установить.

Кирпичный дымоход для печи

Первым будем рассматривать, конечно, кирпичный дымоход, как наиболее распространенный и традиционный. Но, необходимо понимать, что не каждый кирпич подойдет. К примеру, силикаты очень плохо переносят не просто перепады температур, а даже просто небольшое повышение градусов, поэтому они не подойдут. Кроме того, популярный керамический кирпич, то же не является эталоном. Даже более того, не каждая марка подойдет для возведения. Принято считать, что керамический кирпич способен выдержать температуру до 800 градусов. Хотя по факту, производители не уточняют об этом и иногда можно встретить цифру до 1000 и даже выше. Поэтому, выбирая материал, старайтесь подбирать только качественный огнеупорный кирпич.

Какие преимущества у таких каналов:

В первом случае – это, конечно, внешние данные, довольно легко вписывается в дизайн любого дома.
Слабая тяга позволяет использовать их, как дымоотводящий элемент для топлива хвойных пород, да и в целом дерева.
Достаточно невысокая стоимость всей конструкции.
Кроме того, не забывайте, что кирпич сам по себе довольно не плохо способен аккумулировать тепло.

Недостатки:

Высокий вес и громоздкая конструкция.
Требуется «подушка».
Шероховатая внутренняя стена, что обеспечивает скопление сажи.
Высокое образование конденсата.
Проблемы возникают уже после трех лет эксплуатации.

Модульный канал

Выбирая для себя дымоход, можно обратить внимание на модульные конструкции. Что собой представляет такая конструкция в принципе ясно

Это блок из двух вставленных друг в друга труб, между которыми есть прокладка из теплоизоляции. Благодаря тому, что стенки и в целом корпус изготовлен из «нержавейки», такие конструкции отлично подходят для классических печей. Температурный режим может наблюдаться в пределах до 1 200 градусов. Однако учитывайте, что материал не любит частых перепадов температур.

Преимущества:

Легкость конфигурации, нет необходимости ставить фундамент.
Универсальность.
Высокая устойчивость к образованию коррозии.
Безупречная эксплуатация на протяжении 10 лет.

Недостатки:

Завышенная стоимость.
Неправильный монтаж достаточно опасен.
Сложно установить конструкцию самостоятельно.

Керамический дымоход

Такая труба изготавливается из прочной керамики и «помещается» в специальную оболочку из огнеупорного материала.

Преимущества:

Высокая универсальность к применяемым источникам тепла.
Простой монтаж.
Возможность оформления сложной конфигурации.
Невероятная пожарная безопасность.
Срок эксплуатации достаточно велик, около 30 лет.

Недостатки:

Огромная цена, причем даже по сравнению с модульными.
Необходимость постановки на фундамент.
Необходимость использования специальных герметиков.

Конструкционные особенности ↑

Структура дымохода имеет несколько элементов, которые расположены следующим образом (от центра к внешнему краю):

Цилиндрическая керамическая труба;
Теплоизоляция, которая состоит из двух половинок и легко огибается вокруг трубы;
Бетонная оболочка – каменный блок, в котором размещена основная конструкция;
Армирующие пруты, задача которых более плотно закрепить конструкцию и придать ей дополнительную жесткость.

Кроме того, в комплекте обязательно должны присутствовать элементы для установки сверху готового дымохода. В их задачу входит:

Накапливание излишка жидкости и ее отвод;
Защита от ветра и атмосферных явлений;
Обеспечение возможности технического обслуживания трубы и проведение чистки;
Подключение к котлу.

Стандартная структура керамического дымохода состоит из трубы, изоляционного материала и каменного блока

Виды кирпичей для печи

Шамотный

Шамотный кирпич выдерживает аж до полутора тысяч градусов по шкале Цельсия! Он изготавливается из огнеупорной глины с добавлением шамотной крошки и окиси алюминия. Затем обжигается специальным образом по строгой схеме.

Внешне камень выглядит пористым, цвет блекло рыжий с желтоватым оттенком, видны темные вкрапления. На вес он кажется легче обычного, несмотря на то, что в нем отсутствуют полости. За счет облегченной массы кладки из шамотного кирпича быстро разогреваются и хорошо проводят тепло.

Чаще всего шамот применяют не для всей печки – им выкладывают места, напрямую содействующие с огнем. Объясняется это дороговизной материала: шамот дороже обычного классического камня в 5 раз.

Огнеупорный красный

Этот вид камня дешевле шамота, поэтому печи из него складывают чаще всего. Основа – огнеупорная глина. В состав также входит коксовый и кварцевый порошки, графитовая крошка.

Внешне выглядит как всем известный классический кирпич, но цельный, без полостей. По цвету желтее классического. Подходит для выкладывания и внешней облицовки печки, и тех частей, которые соприкасаются с огнем.

Камень обладает высокой теплоёмкостью, то есть способен накапливать тепло и долго его затем отдавать. Из такого материала можно сложить русскую печь, печку для барбекю или для бани.

Глиноземный

Самый востребованный на рынке материал по соотношению цена/качество. Является огнеупорным, выдерживает до 1300 градусов по Цельсию. При этом долговечен, не деформируется, не боится резких перепадов температур.

Из глиноземного кирпича часто выкладывают печи в бане: материал настолько прочен, что на нагретые кирпичи можно лить холодную воду для создания пара. При этом печка будет годна для эксплуатации в течение долгих лет.

Клинкерный

Представляет собой тяжелый параллелепипед темного цвета. Поверхность ровная, практически без пор.

Выбрать такой камень для возведения печи можно, однако строительство выйдет весьма дорогим. Из-за дороговизны в России его используют редко. Кроме того, максимально допустимая температура нагревания клинкера 1300 градусов, что несколько ниже, чем у шамота.

Зачем нужен дымоход

Вы можете посмотреть на фото дымоходов для твердотопливного котла или традиционных каминов с печками. Они, на самом деле, очень похожи, ведь имеют одно и то же предназначение – устранение продуктов горения во время работы отопительного котла.

Происходит это за счет тяги, которая создается из-за разницы в температурах и давлении воздуха, который находиться внутри отопительного котла и на улице.

В зимнее время года проблем с этим быть не должно, причем абсолютно никаких, ведь на улице будет очень низкая, в основном минусовая температура, а вот температура внутри котла может местами превышать 300 градусов Цельсия.

В случае с газовыми котлами мы получаем просто воздух без кислорода – углекислый газ, которым дышать мы не можем, но страшным он становится только в высоких концентрациях.

Если в случае с газом дымоход является больше вентиляционным каналом, то в твердотопливном котле есть много веществ, которые выходят через дымоход, за пределы системы и дома.

Пробоины в дымоходе могут нести не только эстетическую угрозу, но и быть реально опасными для здоровья, ведь по нему, по сути, идет угарный газ, дым.

Особенности конструкции

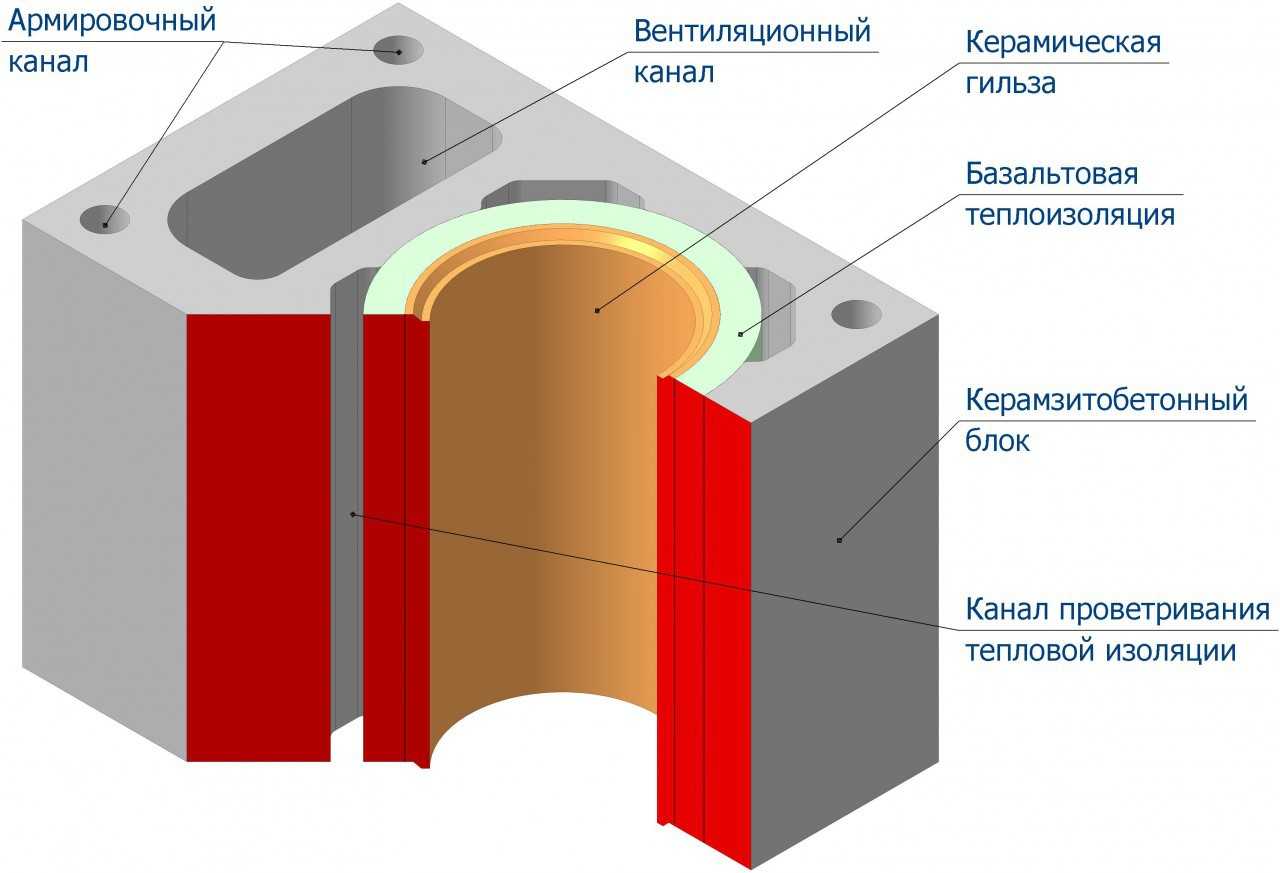

Дымоход на основе керамической трубы представляет собой трехслойную конструкцию:

В центре находится труба из керамики, которая собирается из нескольких цилиндров диаметром от 30 до 100 см.
Следующий слой дымохода – теплоизоляция, которая защищает окружающие предметы от перегрева ввиду высокой теплопроводности керамики.
Внешний слой – керамзитобетонные блоки, которые обрамляют трубу со всех сторон, образуя конструкцию прямоугольного сечения. Внутри каждый блок имеет выгнутый радиус, совпадающий по форме и размеру с трубой.

Принцип обустройства керамического дымохода схож с технологией установки современного металлического дымохода с облицовкой из кирпичной кладки. Существенным отличием являются используемые материалы. Керамика отличается от металла по физическим, механическим и реактивным свойствам, которые обеспечивают ей как преимущества, так и недостатки в эксплуатации.

Чтобы обеспечить устойчивость тяжеловесной конструкции, перед монтажом дымохода возводят небольшой бетонный фундамент высотой до 50 см.

Выводы и полезное видео по теме

На этом видео наглядно представлен процесс установки дымохода из керамики: от распаковки заводского комплекта до отделки наружной части:

Если в уже готовую конструкцию нужно установить шибер, этот мастер-класс поможет правильно выполнить все операции:

Здесь имеется подробная видео-инструкция по монтажу от производителя систем TONA Tec Iso (Германия):

Качество и надежность керамических дымоходов объясняют растущую популярность конструкций этого типа. Однако не стоит забывать о том, что каждый этап монтажа такой системы должен быть выполнен правильно и максимально тщательно.

Начинающим самодеятельным печникам лучше перепоручить эту важную задачу специалистам, чтобы не испортить дорогостоящие комплектующие и не подвергать опасности свой дом.
