Дымоходы для бани, в том числе как выбрать, а также особенности монтажа и эксплуатации

Дополнительные критерии выбора

Мощность — основной критерий, но далеко не единственный. Какие бывают печи для бани? Чтобы результат полностью соответствовал нашим ожиданиям, нужно учесть следующее:

материал изделия;
варианты конструкции топки;
тип пара;
различные конструкции;
вид каменки;
время работы от одной заправки топлива;
особенности прогрева бани;
какое топливо используется.

Только учитывая все это, можно определить, какая печь в баню лучше.

Материал изготовления

Печь для бани может быть изготовлена из:

чугуна;
стали;
кирпича.

Какая печь в баню лучше, если брать в расчет материал изготовления? Сравнивать их между собой не совсем корректно. Каждый материал лучше решает ту или иную задачу и, по мнению знатоков, создает особую атмосферу.

При современном ассортименте печного оборудования, эксперты отдают пальму первенства специальной жароустойчивой легированной стали с добавлением хрома. Именно сталь, на сегодняшний день, является самой надежной и долговечной. Не страдает и атмосфера в бане. Такие печи не сжигают кислород, т. к. при горении в них отсутствует процесс окисления.

При выборе надежных банных печей, сайт pechnoy.guru рекомендует обратить внимание на финские компании. Они заслуженно занимают лидирующие позиции на этом рынке. Их продукция имеет один недостаток — высокую цену. Хотя, та же «Harvia» выпускает и довольно бюджетные модели

Их продукция имеет один недостаток — высокую цену. Хотя, та же «Harvia» выпускает и довольно бюджетные модели.

Печка для бани от Harvia

Производство чугунных печей сегодня не пользуется особой популярностью. Недостаток чугунной печи — большой вес и более короткий, по сравнению с предыдущим вариантом, срок службы. Нагрев происходит медленнее. Это стоит учесть, решая, какую печку выбрать для бани.

Чугунные печки сегодня не особы популярны

Выбор печи из кирпича — дань традиции. Устанавливать такую очень трудоемко. Хороших мастеров и раньше было не много. Сейчас — совсем не найдешь. Можно попробовать построить печку самому, но нужно ли? Работа эта не простая — нужно правильно построить фундамент и дымоход, а результат явно будет уступать современным промышленным образцам. Кирпич требует больше энергии для прогрева, поэтому расход топлива увеличится.

Вместе с тем, хотя такая печка и будет топиться дольше, намного дольше она будет и отдавать тепло. Тут все зависит от ваших финансовых возможностей и личных предпочтений — иногда, такая печка — хороший выбор.

Кирпичный вариант — это долго, дорого, сложно.

Особенности расположения топки

Топка может располагаться в закрытой парной, но гораздо удобнее, когда она является выносной. Это усложняет подбор чугунной, стальной или кирпичной печи. Вы в любой момент сможете добавить топливо, не мешая тем, кто находится в парилке. Это несколько снижает теплоизоляцию бани, но не критично. Новая теплоизоляция всех примыканий и швов решит эту проблему. Зато, дверь в парилку будет открываться реже.

Новая дверка топки, выполненная из жаропрочного стекла, позволит следить за расходом топлива. Сама выносная топка должна быть выполнена из толстой жаропрочной стали с добавлением хрома. Такая конструкция — показатель качества, не прогорит годами и выдержит самую высокую температуру.

Источник пара

Сначала разберемся, какой пар бывает. Различают:

Сухой пар — наиболее полезен для организма. Камни нагреваются до +5000С. Стоит плеснуть на них теплой воды — она моментально превращается в пар. Такой пар равномерно прогревает всю баню и не повышает влажность.
Влажный пар — возникает в результате кипения воды непосредственно в бане. Горячая вода также нагревается каменкой, которая оснащена баком для воды. Такой способ не требует подвода горячей воды. Для мытья используют воду прямо из котла. Она же является теплообменником.

Как правильно и быстро подобрать печь для бани в таком случае? Любители влажного пара могут организовать подобный процесс в сауне. Для этого нет необходимости ставить котел с водой. Достаточно купить специальный прибор, который и будет вырабатывать пар. Принцип тот же, только работает парогенератор от электрической энергии.

Требования к конструкции

При выборе печи в баню, нужно учитывать требования, предъявляемые к конструкции печки. Она должна:

обеспечивать постепенный и равномерный прогрев бани;
нагревать помещение до +800C (под потолком) за 3 часа;
обеспечивать надлежащую пожаробезопасность;
исключить вероятность попадания дыма и копоти в бане;
разогревать камни до +5000С;
обеспечивать удобство эксплуатации;
иметь эстетичный внешний вид.

Это минимальные требования. Все остальное зависит от вашего желания и финансовых возможностей.

Как провести дымоход через крышу

Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.

Существует два варианта монтажа дымохода через отверстие в потолке:

В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.

Вывод дымохода через крышу — самая сложная часть монтажа

Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их

Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.

Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.

Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.

Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.

После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.

Статья по теме: Теплица с открывающейся крышей своими руками

Конструкция дымохода в бане

Печь или котел – важная часть банного комплекса, которая может располагаться непосредственно в парилке или выводиться в котельную.

Тепловой прибор отапливает помещения, нагревает воду и вырабатывает пар. Работающий теплогенератор при сжигании топлива выделяет помимо тепла множество токсичных веществ. Задымление помещения не просто доставляет дискомфорт, дым в сочетании с обычными для парилки температурой и влажностью, может быть смертельно опасен.

Правильный дымоход выводит продукты сгорания и поддерживает процесс горения топлива в печи или котле. При этом дымоотводящая конструкция для печей и котлов может быть внутренней или внешней. Внешний дымоход отводится в сторону от теплового агрегата, проходит сквозь стену и выстраивается вертикально вверх. Внутренний – от теплогенерирующего прибора сразу направляется вверх и выводится наружу через потолок и крышу.

Оба дымохода имеют схожую конструкцию:

стартовый узел, соединяющий патрубок теплового агрегата с дымоходом;
дымовая труба;
проходные элементы для обеспечения пожарной безопасности при пересечении трубой конструктивных элементов строения;
шахта или внешний кожух, создающие барьер между дымовой трубой и внешней средой;
навершие дымоотвода – зонт, дефлектор или дымосос для улучшения тяги и защиты трубы от засорения.

Наружный дымоход монтируется значительно проще, но применяется только в небольших помещениях, так как его внутренняя часть занимает немного места. Внутренний дымоотвод хоть и съедает значительную часть полезного пространства, лучше подходит для бани, так как является дополнительным источником тепла, а значит, позволяет эффективнее расходовать топливо.

Особенности монтажа

Сэндвич дымоход обладает низкой пожароопасностью (внешняя поверхность трубы редко разогревается до температур свыше 40°С), однако, располагать систему дымоотведения лучше на безопасном расстоянии от любых деревянных конструкций.

Высота сэндвич-дымохода над поверхностью кровли непосредственно зависит от места выхода трубы относительно конька строения:

Удаление на 1,5-3 метра. Верхний край дымохода монтируется вровень с коньком.
Удаление менее 1,5 метров. Дымоотвод должен возвышаться над коньком приблизительно на 0,5 метра.
Удаление свыше 3 метров. Высота подбирается таким образом, чтобы угол между коньком крыши и верхней точкой дымохода составлял 10°.

Рекомендуем ознакомиться: Как сделать дымоход для газового котла?

На кровле из горючих материалов нормы пожарной безопасности требуют установку дополнительного узла – искрогасителя. Этот элемент представляет собой мелкую металлическую сетку, которая легко пропускает дым, но задерживает значительную часть искр. Искрогаситель монтируется на оголовок дымохода.

Профессионалы рекомендуют в помещении парилки не устанавливать сэндвич, отдав предпочтение обычной одностенной стальной трубе. Такая труба будет нагреваться гораздо сильнее, нежели сэндвич, выступая дополнительным источником обогрева и позволяя получать необходимую температуру в парной гораздо быстрее.

Какие параметры требуется вычислить

Программа для расчета дымовой трубы подразумевает вычисление таких параметров, как:

высота дымоходного канала;
диаметр труб, применяемых для строительства дымохода (если для обустройства канала применяются трубы) или расчет сечения дымохода, при его изготовлении из кирпича;
определение оптимальной тяги.

Для обустройства промышленного дымохода указанных параметров недостаточно. Специалистами дополнительно производятся:

аэродинамический расчет дымовой трубы;
расчет прочности и устойчивости сооружения.

Дымоходная труба на производственном помещении

Для бытового дымохода, устанавливаемого в частных домах, достаточно вычисление трех основных параметров.

Принцип работы печи

Почти все источники тепла на дровах функционируют по такому принципу: сначала в топку накладываются дрова, которые нагревают оборудование, а стенки его производят теплоотдачу. В результате помещение в быстрые сроки обогревается, но в то же время температура держится недолго, ввиду чего требуется постоянно закладывать дрова.

Принцип работы

Отопительные устройства длительного горения отличаются от традиционных печей возможностью долгой теплоотдачи без необходимости частого подкидывания дров. Промежутки между подкидываниями составляют около 20 часов. Такие печи работают по принципу, особенностью которого считается обратное направление процесса горения, то есть сверху вниз.

Устройство печи длительного горения

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

Труба изготавливается из шамотного кирпича.

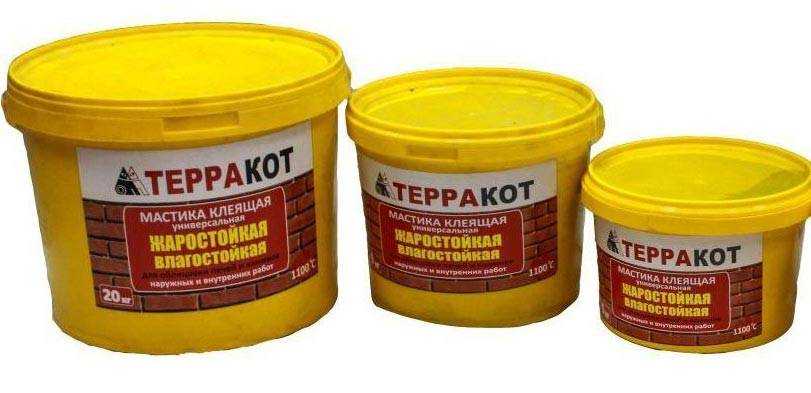

Для возведения стенок применяется раствор глиняный или специальный клей.
Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

Кладка обеспечивает герметичность.
На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

Дымоотводный канал из керамического материала.
Прослойка утеплителя или воздушное пространство.
Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

Длительный период эксплуатации.
Многофункциональность.
Сравнительно низкая стоимость.
Большая прочность.
Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Асбестоцементная труба:

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл:

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа и требует сооружение фундамента.

Кирпичный дымоход:

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы:

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь:

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Стекло:

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Как выбрать подходящую конструкцию печки с баком

При выборе дровяной печи с баком для русской бани рекомендуется уделить внимание следующим параметрам:

Тепловая мощность, которая определяется габаритами парилки. Устройство с высокой мощностью, установленное в маленькой парной, приведет к ее перегреву, а оборудование с низкими показателями в габаритном строении быстро придет в негодность в результате чрезмерных нагрузок.
Тип топки, который определяет удобство эксплуатации и обслуживания отопительного оборудования.
Материал для изготовления корпуса. Современные модели печей изготовлены из многослойной стали, которая исключает получение ожогов при близком контакте с корпусом.
Тип печного оборудования. Если предполагается часто топить печь, тогда следует выбрать конструкцию закрытого типа.
Количество банных камней. Для получения чистого пара и снижения расхода топливного материала при пользовании печами рекомендуется выкладывать материал различной фракции — от крупных булыжников до мелких камешков.
Производители. Оборудование ведущих производителей отличается высокими эксплуатационными характеристиками и широким функционалом.

Простой и доступный вариант оборудования для отопления и горячего водоснабжения в бане — конструкция печи из металла с топкой выносного типа, оснащенная водяным баком — выносным с установкой в топке или на дымоходе.

Как выполнить изоляцию трубы дымохода в бане

Чтобы выполнить работы по изоляции трубы, можно применять такие материалы:

теплоизол;
фольгоизол.

Теплоизол начали использовать с недавних пор. Он изготавливается из вспененного полиэтилена, который прячется между несколькими листами фольги. Толщина материала — от 2 до 10 мм. Чем толще теплоизол, тем более высокую температуру материал сможет выдержать.

Таблица: зависимость максимально возможной температуры от толщины теплоизола

Толщина материала, мм	Допустимая температура, °С
2–5	-30 — +100
5–10	-60 — +150

Верхний слой фольги сможет защитить трубу от сильного перегрева. Монтируется теплоизол просто. Понадобится лишь обмотать его вокруг дымохода, зафиксировав скотчем или железной проволокой.

Лучшим материалом для изоляции дымохода является фольгоизол

Этот материал является экологичным, так как в процессе изготовления используется пищевая фольга большой толщины. Материал стоек к ультрафиолетовым лучам и повышенной температуре. Приемлемые температуры — от -65°С до +175°С. Он часто используется для тепловых трасс и трубопроводов.

Данным материалом часто покрывается не только патрубок, но и стены с потолком парной. Постройка, которая отделана внутри фольгоизолом, имеет конструкцию термоса. Тепло не будет выходить, в связи с чем банная постройка быстро прогреется и не будет охлаждаться долгое время.

Довольно часто в бане применяются безопасные сэндвич-трубы. Конструкция сходна с пирогом. Внутренняя часть изготавливается из нержавеющей стали, далее прокладывается утеплительный материал, а внешняя часть изготавливается из оцинкованной стали. Конструкция может выполнять сразу две функции: исключение скапливания сажи внутри и уменьшение нагрева снаружи.

Если в процессе изготовления печи использовался красный кирпич, то такой способ изоляции не подойдёт. Понадобится выполнить следующее:

Выход трубы на потолочной конструкции и через крышу надо изолировать от повышенной температуры при помощи асбестового листа. Для этого нужно отрезать лист, размеры которого превышают габариты трубы примерно на 10–15 см со всех сторон. Конструкция прикручивается саморезами.
У внутренней части патрубка стенки следует оббить листом металла. Обыкновенные листы из железа применять нельзя, так как они могут быть подвергнуты коррозии. Габариты листа должны быть такими же, как и в случае с асбестовым листом.

Исходя из требований пожарной безопасности, вокруг дымоходной трубы в радиусе 25 см не должно быть каркаса из дерева. Более затруднительной задачей является обустройство прохода дымоотвода между этажами

Важно сберечь герметичность парной и исключить нагрев раскалённой трубой деталей из дерева конструкции перекрытий и элементов внутренней обшивки

Для этой цели нужно использовать разделку. Конструкция необходима для обустройства пожаробезопасного прохода дымоотвода через потолок и стенку, а также для защиты от воспламенения деталей отделки. Разделку можно сделать из железного короба. Размер по горизонтали определяется с учётом диаметра трубы-сэндвича, однако минимальное значение составляет 40 см. Глубина должна превышать толщину перекрытия потолка на 7 см.

Важно учитывать следующие советы по монтажу разделки:

Места стыковки короба и перекрытия потолка нужно проложить листом асбеста или базальтом.
Нижняя часть разделки фиксируется самонарезающими винтами, однако их нужно теплоизолировать. Для этого в месте монтажа крепёжного элемента следует подготовить углубление величиной, равной 2 диаметрам самореза. В таком случае крепёж не будет контактировать с дном короба.
Далее на саморез нужно надеть шайбу и кусок асбеста.
Крепёж вкручивается в углубление.

После установки разделку следует наполнить материалом для теплоизоляции. Делается это в такой очерёдности:

На дно наносится слой глины 20 мм.
Оставшееся пространство заполняется керамзитом.

Видео: обустройство пожаробезопасного прохода дымоотвода через потолок или стену

Соорудить дымоход для бани несложно, однако важно соблюдать инструкции по установке и теплоизоляции труб. Даже малейшие ошибки могут спровоцировать возгорание деревянных элементов банной постройки
