Расчеты при установке дымохода для дровяной печи и бытового котла

Виды дымоходов

В основном, при строительстве банной печи используются два вида дымохода — это коренные и насадные.

Коренные дымоходы выстраиваются отдельно, рядом с печью, и соединяются с ней специальным патрубком, который и отводит дым в основной канал. Этот вид может даже использоваться для двух или трех печей. Естественно, в этом случае он должен иметь соответственный внутренний диаметр, и трубы от разных отопительных приборов монтируются на различной высоте.

Коренная схема дымохода

Дымоотводные системы с насадной трубой отличаются от коренных тем, что устанавливаются непосредственно на патрубок печи и выводится на улицу через стену или крышу. В банных постройках хозяева чаще отдают предпочтение именно насадным дымоходам.

Дымоход насадного типа

Также дымоходы можно разделить на наружные и внутренние.

Первые выводятся через стену, и основная их часть проходит по улице, где закрепляется к стеновой поверхности с помощью кронштейнов. Но сразу нужно сказать, что наружный вид дымоотвода плохо подходит для бани, так как быстрее остывает, как бы хорошо он ни был утеплен. А именно для бани терять лишнее тепло – непростительная роскошь.

Дымоход наружный

Внутренние дымоходные системы устанавливают чаще, поэтому и стоит о них узнать больше.

Дымоход, проходящий внутри помещения через потолок

Одним из главных преимуществ внутреннего дымохода является его максимальная вертикальность, что способствует хорошей тяге. Однако, есть у него, конечно, и свои недостатки:

— для его устройства в готовой постройке нужно прорезать (пробивать) отверстия в перекрытии и кровле, а также делать надежную гидроизоляцию. Кроме того, придется потрудиться чтобы изолировать проход в перекрытии жаростойким материалом;

— дымоход, проходящий снаружи, намного легче отремонтировать, чем внутренний.

Но несмотря на возможные минусы, тепло, отдаваемое в помещение, гораздо важнее для бани, поэтому лучше не полениться и провести его внутри, чтобы не терять банный жар и не сжигать при этом лишнего топлива.

Выбор дымохода

Основным критерием подразделения систем дымоотвода на виды является материал их изготовления. В качестве такового преимущественно применяется:

• кирпич;
• стальные (металлические) трубы;
• трубы керамические.

Допускается использование комбинированного варианта – например, стальная труба проходит внутри кирпичной кладки или керамическая труба обрамляется стальным кожухом. Из-за отсутствия иных материалов, ранее для изготовления дымоходов традиционно применялся кирпич. Однако сегодня широкое распространение получили и стальные системы дымоотвода.

К числу проверенных временем достоинств дымохода из кирпича можно отнести:

• он существенно долговечнее и прочнее металлического аналога;
• более безопасен в пожарном отношении;
• сам по себе кирпич хорошо накапливает тепло, а также характеризуется отличными теплоизолирующим свойствами;
• экономичность. Для изготовления дымохода такого типа потребуется только кирпич, песок, цемент и вода:
• если в бане печь кирпичная (а это встречается чаще всего), оптимальный вариант – создание системы дымоотвода из того же материала.

Для кирпичной печи имеет смысл соорудить дымоход из того же материала

Из основных недостатков эксперты выделяют:

• трудоёмкость возведения кирпичной кладки. При отсутствии навыков создать из этого материала дымоход в бане своими руками не удастся;
• из-за того, что внутренняя поверхность кирпичной системы дымоотвода обладает шероховатостью, прохождение дыма затрудняется по причине накопления сажи. Причём не исключено её возгорание. Поэтому кирпичный дымоход требует регулярной очистки;
• большой вес конечной конструкции обусловливает необходимость сооружения фундамента.

Металлические дымоходы выполняются из нержавеющей стали. Иные материалы не выдержат воздействие постоянно присутствующей в бане влаги и температурных перепадов. Системы дымоотвода подобного типа обладают следующими достоинствами:

• простота монтажа (установки);
• сажа в них накапливается в меньшем количестве. Кроме того, подобные конструкции дымоотвода легче чистить;
• на отечественном рынке можно найти в продаже уже готовые металлические дымоходы. А их стоимость вполне доступна кошельку нашего среднестатистического соотечественника. Поэтому вопрос, как делается дымоход в бане своими руками, решается достаточно просто.

Наиболее практичным, долговечным и простым в установке будет металлический дымоотвод

Высокая теплопроводность металла – причина основного недостатка созданной из него системы дымоотвода: трубу необходимо обеспечить надёжной теплоизоляцией, особенно в местах её прохода через потолок, стены и кровлю бани

Кроме того, чтобы дым не проникал в баню, особое внимание следует уделить герметичности стыков трубных деталей дымохода

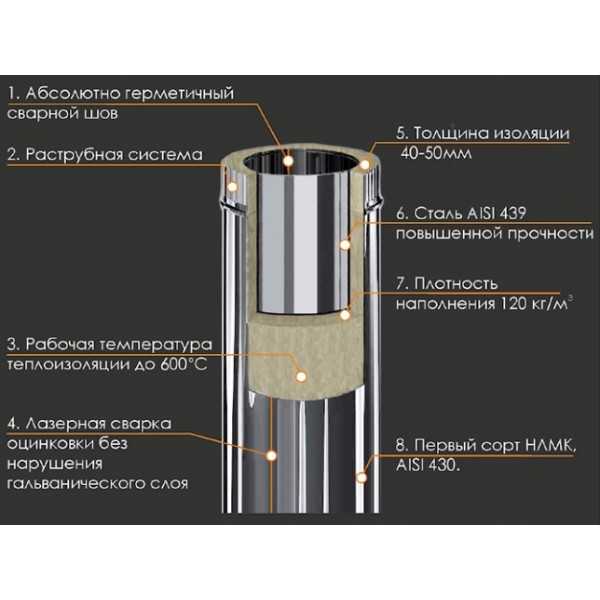

Сегодня очень популярны конструкции металлических дымоходов из сэндвич-труб. Между их внутренним и внешним трубными элементами располагается слой теплоизоляции. При этом первый должен быть стальным, в то время как внешняя труба может быть сделанной из любого металла.

Достоинства кирпичных и стальных дымоходов наиболее глубоко сочетаются в системах дымоотвода из керамических труб. Основные преимущества формулируются так:

• простота установки керамической системы дымоотвода. Чётко следуя пунктам инструкции, дымоход для бани своими руками создать может любой человек, имеющий лишь начальные навыки работы с сантехническими инструментами;
• так же, как и кирпичу, керамике присуща низкая теплопроводность. То есть, тепло хорошо аккумулируется не в ущерб противопожарной безопасности.

Другой критерий, на основе которого выбирается вид дымохода – его расположение относительно постройки: внутренние полностью проходят внутри помещения, а внешние – труба от печи сразу выходит наружу строения бани и снаружи располагается основная часть дымохода.

Дымоход может быть внутренним или наружным, это зависит от типа печи

В последнем случае значительно упрощается установка, что весьма немаловажно, когда хозяин планирует сделать дымоход в бане своими руками. Однако такое конструктивное решение требует дополнительной теплоизоляции

Иначе в трубе будет скапливаться сажа, и образовываться конденсат. Кроме того, этот вариант повышает расход топлива. Ведь в этом случае дымоход «обогревает атмосферу».

Внутреннее расположение, помимо всего прочего, лишено последнего недостатка. Тепло горячего дыма можно использовать с целью обогрева помещения бани.

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу. Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

Как установить дымоход через стену

Алгоритм установки дымохода через стену проще, чем вывод через крышу. Однако есть определенные требования по установке, которые следует знать на этапе планирования бани:

• Технологическое отверстие для вывода трубы в стене бани проделывают на высоте не менее 1,2-1,5 м.
• Горизонтальный участок трубы (от печи до внешнего поворота на вертикаль) не должен превышать 1 м. Большая протяженность этого участка приводит к значительному снижению тяги, быстрому забиванию дымохода продуктами сгорания.
• Вертикальный участок трубы, идущий вдоль внешней стены бани не должен прилегать к ней более чем на 1, 5 м. Такое же расстояние оставляют при огибании кровельного наплыва.
• Расстояние до соседних зданий при выводе трубы по улице через стену запрещено оставлять менее 1,5 м до своего строения, менее 3 м до соседской постройки.
• Для эффективного дымоудаления запрещено делать более 3 поворотов трубы с горизонтального на вертикальное положение.
• Общая протяженность вертикального участка должна быть не менее 5 метров для обеспечения эффективной тяги.
• По помещению труба не имеет теплоизоляции. После прохода через стену выводят изолированный сэндвич.

Монтаж дымохода в бане через стену осуществляют следующим образом:

• К печи, через специальный адаптер, подсоединяют сегмент с заслонкой (шевером). Заслонка, как в классической печи, регулирует уровень тяги. Полное ее перекрытие не дает теплу уходить в атмосферу после того, как печь потухла. Каждый стык обрабатывают огнестойким герметиком и стягивают специальными зажимами.
• На стену, в зоне технологического отверстия устанавливают теплозащитный экран-отражатель. Диаметр отверстия рассчитывают таким образом, чтобы стенка трубы не доходила до стены бани 45 см.
• Трубу выводят наружу, закрывая свободное пространство короба в стене теплоизоляцией. Минвату помещают в специальную металлическую сетку, которая служит механическим ограничителем.

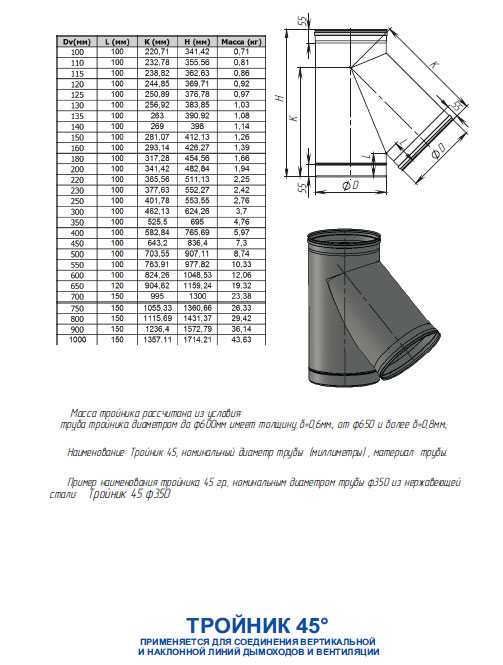

• При выводе конструкцию продолжают тройником. Нижнее отверстие коего имеет заглушку, образуя емкость для сбора смолы и конденсата. Через это отверстие периодически дымоотвод чистят.
• Вертикальный участок ведут прямо до козырька кровли. Его огибают уголками на 45 или 90 градусов. Предпочтительнее монтировать острые углы, для плавного изгиба.
• Верх дымоотвода оформляют защитным зонтом.

Для удержания веса трубы с внешней стороны устанавливают специальные опоры. Кроме этого через 50 см на стену дома устанавливают специальные кронштейны для удержания вертикальной конструкции в недвижимом, фиксированном положении.

Рекомендуем ознакомиться: Как сделать вентиляцию пластиковых окон

Нижние опоры с внешней стороны бани удерживают вес не только вертикального участка конструкции, но и фиксируют горизонтальное колено, удерживая направляющую ось от печи.

Температура дымохода

Дымоходы нагреваются все, но по-разному. Одни раскаляются до красна, другие слегка теплые. Если посмотреть в суть вопроса и как характеризуют процесс разогрева большинство источников, то они называют основную причину разогрева это высокую температуру исходящих газов из отопительного прибора. И будут правы. Если у них спросить, как снизить температуру исходящих газов и начнутся появляться советы:

1. Установить дымоход из стойкого к температуре материала.

2. Установить дополнительное оборудование отбора тепла.

3. Поставить на дымоход экономайзер.

4. Установить на дымоход шибер.

5. Меньше топить не допуская перетопа.

Да, таких советов сколько угодно на просторах интернета. Часто их выдают люди, серьезно занимающиеся продвижением отопительного оборудования. Да и понятно, проще заставить раскошелится потребителя, чем производителя что-то сделать.

И все же, давайте разберемся.

Монтаж

Обустройство керамического дымохода в бане имеет свои особенности. Сама по себе установка не особо сложная. Протекает она снизу вверх, при этом, внутренняя часть верхней трубы должна входить в середину нижней.

Подготовка к монтажу

Работы начинают с выяснения точки подключения. Основание под дымоход должно быть идеально горизонтальным и ровным. Подошву заливают цементным раствором, после чего фиксируют модуль с отводящими элементами для подсоединения котла или печки. Именно здесь расположена канавка для удаления конденсата.

Соединение дымохода

Сначала готовят кислото- и влагостойкий состав для швов из воды и специального порошка в соотношении 1:7. Раствор замешивают при температуре +20 градусов и используют в течение ближайших 1,5 часов. Абсолютно не рекомендуется добавлять воду в уже застывший раствор!

Затем устанавливают тройник на модуль с патрубком, а место соединения тщательно промазывают раствором. Наличие тройника в дымоходе обеспечит беспроблемный осмотр и очищение труб.

Теперь фиксируют оставшиеся детали дымохода, стыки разглаживают влажной губкой. Это обеспечит гладкую поверхность внутренних швов, на которой не будет задерживаться и оседать сажа.

Обшивка трубы

Специалисты не рекомендуют применять для обшивки керамического дымохода в парной огнестойкий гипсокартон, ГВЛ или стекломагнезит. Так, например, последний материал содержит немало хлористого магния, выделяющего во влажной среде хлороводород и являющегося очень опасным для здоровья человека.

Лучшим вариантом для обшивки считаются ЦПС (стружечно-цементные плиты). Фиксируют их до начала установки керамической конструкции. Герметик наносят из строительного пистолета в верхнюю бороздку трубы. Ее не нужно смачивать – достаточно снять лишний герметик во процессе установки следующего элемента. При монтаже необходимо регулярно контролировать вертикальность конструкции.

Закрепление

Укрепление трубы обязательно, если она возвышается над крышей на 150 см. Для этого используют стальные отрезки сечением 1 см или железные уголки со стальной лентой. В итоге должен получиться наружный сварной корсет, который будет удерживать скользящий в нем дымоход.

Декорирование

Для декорирования верхней части керамического дымохода используют облицовочный кирпич, черепицу, сланец, квадратную кладку из тяжелого бетона. Хотя, можно выбрать и другие негорючие материалы.

Требования к дымоходам из керамики

Кроме фундамента, большинство технических требований к установке дымохода из керамики практически не отличаются от тех, что предъявляют к металлическим конструкциям. Требования относятся к способу установки, изоляции и обустройстве наружной части дымохода, возвышающейся над кровлей.

Ключевой момент в обустройстве дымохода из керамики – правильно подобранная толщина трубы. Она должна соответствовать типу печного оборудования и рабочей температуре во время эксплуатации.

Поскольку керамика имеет свойство поглощать и передавать большое количество тепла, то при контакте с горячими отработанными газами она будет нагреваться до опасных значений. Поэтому для соблюдения норм пожарной безопасности нужно выбрать подходящую толщину и диаметр керамической трубы.

Желательно использовать рекомендованный производителем котла способ устройства дымохода.

Утепление – еще один важный момент в обустройстве керамического дымохода. Так же, как и металлические трубы, керамика нуждается в утеплении при прохождении через неотапливаемые помещения или при выходе на улицу. В местах, где труба проходит через жилые помещения (комнату, кухню), утеплять ее не обязательно.

В качестве изоляции может служить обычная базальтовая или минеральная вата и клинкерный кирпич. Это оптимальный по стоимости и эксплуатационным характеристикам материал, устойчивый к высоким температурам.

Кроме пожарной безопасности, стоит позаботиться и об основной задаче дымохода – хорошей тяге. Это аэродинамическое явление во многом зависит от правильного расположения трубы. Как и в случае с металлической трубой дымохода, керамическую конструкцию желательно вывести как можно ближе к коньку крыши.

Если это невозможно, необходимо соблюдать требования по высоте оголовка дымохода:

Труба не должна быть ниже 30 см, если труба находится относительно близко к коньку. При удалении от него более чем на 1,5 м, высота должна быть увеличена до 50 см.

Если между коньком и дымоходом расстояние от 1,5 до 3 м, то его высоту нужно спроектировать особым образом. Воображаемая горизонтальная линия, ведущая от конька к своду крыши под углом 10 градусов, должна идти по касательной через оголовок дымохода.

Выбор размера

Диаметр труб дымохода проектируют с учетом мощности печи, а его протяженность зависит от расположения печной конструкции в бане. Независимо от особенностей постройки дымоход нужно ставить в соответствии с нормами СНиП и правилами трубо-печных работ.

Продукты горения твердого топлива должны удаляться через дымоход, который устанавливают вертикально без сокращения сечения.

Глубина карманов в основании труб составляет до 250 мм. В них располагают отверстия для чистки, закрываемые специальными задвижками. Если в бане установлено несколько печей, у каждой должна быть отдельная дымовая труба.

Чем выше дымоход, тем лучше тяга, любые объекты вблизи от устья дымохода ее ухудшают, поэтому высота труб должна быть не меньше 5 метров. Что касается высоты дымохода на крыше, он должен возвышаться более чем на 20 см над плоской кровлей. Если труба расположена в полутора или трех метрах от конька, ее ставят не ниже уровня конька, а ее высота превышает 50 см.

Если расстояние между коньком крыши и дымоходной трубой превышает три метра, мысленно проведите линию от конька к трубе вниз от горизонта под углом 10 градусов: установленная труба должна быть выше этой линии. В целом, дымоход должен быть на 50 см выше верхней точки здания. Если крыша строения выполнена из горючих материалов, высота дымоходных труб должна достигать одного или полутора метров.

Параметры дымоходных труб строго прописаны стандартами СНиП. Так, для полного удаления топочного газа внутренний диаметр бетонных и кирпичных дымоходов должен быть не менее 140х140 мм при мощности печи до 3,5 Вт, 140х120 при 3,5-5,2 Вт и 140х270 при 5,2-7 Вт.

Круглое сечение стальных и керамических дымоходов составляет не менее 16 см при печи мощностью до 3,5 Вт, 19 см – от 3,5-5,2 Вт и 22 см при мощности 5,2-7 Вт. На дымоходы твердотопливных печей ставят задвижки размером 15х15 мм.

Как сделать дымоход в бане из металла

Как установить дымоход из металла

Рассмотрим установку металлического дымохода поэтапно. Для начала приобретите необходимые материалы. В нашем случае понадобятся:

Одинаковые нержавеющие колена (16/10 см) — 3 шт. (около 350 рублей за штуку);

Оцинковочные колена (одно — 120/20 см, два — по 120/16 см) — 3 шт. (от 150 рублей за штуку);
Тройники с заглушкой (16 см) — 3 шт. (от 310 рублей за штуку);
Грибок (20 см) — 3 шт. (около 50 рублей);
Шибер — 1 шт. (около 500 рублей).

https://www.youtube.com/watch?v=MMSAuqSRwcc

При установке дымохода важно чётко следовать инструкции и выполнять работы поэтапно:

1. Крепим дымовые трубы при помощи саморезов.

Делаем в плитке выемку — примерно 16 см. Удаляем часть изоляции крыши в районе 15 см от отверстия.
Обвязываем выступающий сегмент трубы асбестовым шнуром слоём в 16 см. Можно также использовать базальтовую вату.
Надеваем наверх трубу диаметром 20 см, крепко монтируем её и замазываем укрепляющим материалом. Оптимально подойдёт битумная мастика.
Заполняем получившееся пространство между трубами шнуром из асбеста. Для этого делаем обмотку.

Трубы из черного металла

Черный металл применяется крайне часто при изготовлении труб. Главное достоинство заключается в небольшой стоимости. Следует учитывать, что в сравнении с кирпичной кладкой трубы из черного металла обходятся примерно на 80% дешевле. Однако стоит учитывать и достаточно большое количество недостатков:

1. Большой вес. Трубы из черного металла, как правило, имеют достаточно большой вес. Поэтому существенно усложняется работа по ее креплению.
2. Высокая пожароопасность. Стенки стальных труб нагреваются за короткий срок до достаточно высокой температуры. В результате этого материалы вокруг могут нагреваться и возгораться.
3. Недолговечность конструкции по причине коррозионной неустойчивости. Как хорошо известно, металлы подвержены воздействию воды, в результате чего на поверхности появляется коррозия. Из-за этого металл начинает прогнивать и прочность существенно снижается.

Кроме этого не стоит забывать о том, что при нагреве печи на трубе может образовываться достаточно большое количество конденсата. Подобная система имеет намного больше недостатков, чем достоинств. Однако одна положительная сторона зачастую становится решающей – если нужно сэкономить, то именно трубы из черного металла подходят больше других материалов.

Разновидности систем для выведения дыма

Помимо разделения трубопроводов по материалам, системы для выведения дыма классифицируются зависимо и от других факторов.

Внутренние

Самый популярный вид конструкции. Представляет собой трубу, которая поднимается вертикально вверх от печи, проходит через потолок, крышу. Чтобы обезопасить помещение от пожара, внутренние трубопроводы изготавливаются из двух стенок, между которыми расположена теплоизоляция.

Внешние

Такой вид дымохода устанавливается, когда необходимо сохранить красивый вид помещений, убрать трубу. Трубопровод отходит от печи, выводится через стену на улицу, только оттуда с помощью колена поднимается вверх. Не требует изготовления отверстия в потолке, крыше.

Одностенные

Такие трубки не применяются для сборки дымоходов по отдельности. Они устанавливаются внутрь кожухов из разного материала. Преимущества:

• простота монтажа;
• низкая цена;
• после поломки какой-либо части дымохода ее просто заменить;
• на стенках медленно скапливается сажа.

Главный недостаток стальных одностенных трубок — образование ржавчины.

Двустенные

Такие трубки представляют собой два металлических цилиндра разного диаметра, между которыми расположен слой изоляции. Они устанавливаются без защитных кожухов, отличаются надежностью, прочностью, долговечностью. На их поверхностях не образуется ржавчина.

Устройство

В идеале дымоход представляет собой горизонтальную конструкцию, но в большинстве случаев его части располагают и по горизонтали, и по вертикали.

Поэтому в комплекте к дымоходным трубам прилагают специальные соединительные элементы:

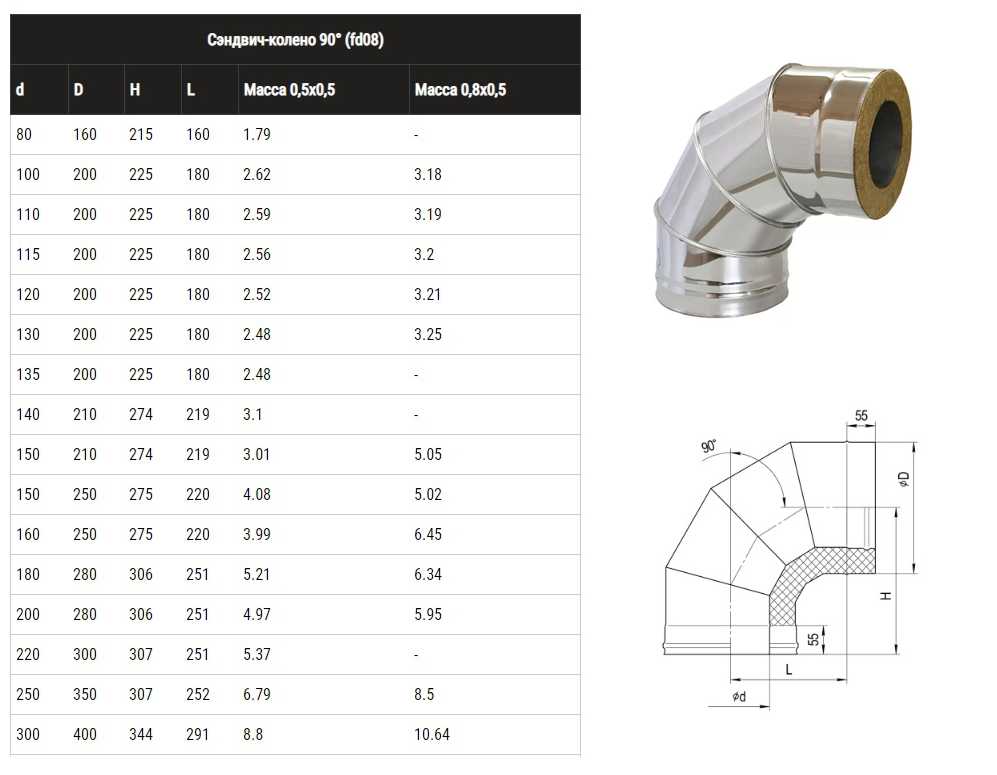

Колено отвечает за плавное соединение элементов дымохода

При выборе этого соединителя обратите внимание на угол наклона.
Соединитель с тремя отверстиями нужно как следует присоединять к трубам. Если этого не сделать, в банные помещения будет проникать дым, что не способствует приятному отдыху.

• Патрубок оберегает от сильного жара прилегающие к дымоходу конструкции, а потому необходим при наличии деревянных перекрытий. Этот элемент используют в качестве изоляции труб, если чердак и кровля выполнены из горючих материалов.

• Крышная разделка или юбка герметично соединяет кровлю с дымовой трубой, защищая внутреннее помещение от попадания дождя и снега. Ну а установленный на вершину дымохода зонт защищает всю конструкцию и от капризов погоды, и от разрушения материала, и от насекомых.

Помимо соединительных элементов, в стандартный комплект входят крепления – хомуты и кронштейны для закрепления конструкции и шиберы, регулирующие тягу. Искрогаситель, представляющий собой железную решетку с козырьком, защищает строение от огненных искр.

Есть еще ряд важных элементов дымохода, без которых нельзя представить оборудование бани:

• Теплообменник представляет собой бак с толщиной стальных пластин 114-115 мм, установленный в качестве стартового элемента дымохода. Его используют для защиты банщиков от контакта с раскаленной поверхностью печи и ускорения процесса нагревания воды.





















• Классическим примером теплообменника считается экономайзер, который устанавливают над банным котлом или печью. Это устройство обладает антикоррозионными и кислотоустойчивыми свойствами, одинаково подходит для больших и маленьких банных помещений.

Паровую пушку или самодельный парогенератор используют для создания влажного или сухого пара. Устройство экономит воду, не занимает много места

Его просто собрать самому: металлические трубы диаметром 5-7 см располагают над каменкой так, чтобы с одного конца залить воду, а из другого шел пар.
Для профилактики грибка и застаивания воздуха важно отладить систему вентиляции. Но если в деревянной бане помещение вентилируется через щели между досками, то для бань из кирпича или бетона обустроить вытяжку нужно обязательно

Правильно устроенная вентиляция обеспечивает приток свежего воздуха, позволяет просушить моечное отделение после банных процедур и равномерно распределяет теплый воздух в парилке.

Производители чугунных и стальных печей

Сегодня все чаще заметны следующие имена компаний, которые мы и представляем: Nordica, Dovre, Harvia,Vermont Castings, Ardenfire, Bullerjan, Rud, Wamsler, Экожар, Новаслав, Мрия, Мета, Термофор, Теплодар, Гефест, Конвектика и многие другие. В каталогах данных компаний, а также тех, которые не представлены в данной статье, можно найти конвекционные булерьяны, печи-камины стандартные или под облицовку, печи с водяным контуром, варочно-отопительные агрегаты из чугуна и стали, а также недорогие буржуйки, если нужно отапливать гараж, мастерскую, небольшую веранду. Делайте свой выбор осмысленно, ведь на рынке действительно много некачественного товара. И, обязательно прислушивайтесь к рекомендациям специалистов!

Этапы монтажа

При установке дымоотводного канала домовладелец должен принимать во внимание конструкционные особенности всей системы. Изначально необходимо тщательно подготовить основание, на которое монтируется дымоход

Оно должно быть идеально ровным. Затем кладется цементный раствор и устанавливается дымоотвод, который уже подключен к нагревательному прибору (камин, печь, котел и т. д.). В модуле проделывается канавка, которая отвечает за отвод конденсата.

Далее готовится специальный раствор, которым необходимо обработать швы. Чтобы его подготовить, нужно взять семь частей сухой смеси и одну часть воды.
