Атмосфера торгового зала аптечной организации

Виды светильников и ламп для освещения склада

Подвесные лампы

Ранее закрытые склады освещались чаще всего ртутными и натриевыми лампами. Но натриевые лампы имеют низкий уровень цветопередачи (около 23), а яркость ртутных снижается уже через год постоянной работы.

Хорошим вариантом станут металлогалогенные лампы. У них высокий индекс цветопередачи (85-95), подходящая цветовая температура, независимость от температуры окружающей среды, достаточно долгий срок службы (6000-15000 часов), нет снижения яркости в течение срока эксплуатации.

Люминесцентные лампы подходят только отапливаемым помещениям, так как они не работают при температурах ниже +5⁰С. Для стабильной работы, снижения пульсации света люминесцентные источники света надо оснащать электронной пускорегулирующей аппаратурой.

Светодиодные (led) лампы потребляют минимум энергии, однако они дорогие. К тому же с течением времени их яркость снижается. Необходимость их применения зависит от того, сколько часов в день светят лампы, площади склада, световой отдачи источника света. Если светоотдача на уровне 70-80 лм/Вт, то можно подобрать бюджетные варианты светильников других типов. Но для складов, освещающихся круглосуточно, светодиодные лампы станут выгодным приобретением.

Оптимизировать расходы на электроэнергию помогает внедрение систем управления и автоматизации: датчиков освещенности и присутствия людей.

При выборе светильников принимают во внимание высоту потолков, совместимость с конструктивными возможностями склада, способ крепления. Чаще всего используют:

  • Подвесные светильники с алюминиевым отражателем. Их подвешивают на тросах. Отражатель направляет все лучи света вниз. Потолок остается затемненным.
  • Подвесные с поликарбонатным рассеивателем. Часть лучей уходит вверх, помещение визуально кажется выше.
  • Светильники без рассеивателя. Крепятся на крюках. Подходят для невысоких потолков.

Важными параметрами при выборе светильников становятся соотношение цены и световой отдачи, потребляемая мощность, срок службы, уровень защиты (ip выше 50)

Также обратите внимание на пожаробезопасность, взрывобезопасность, электробезопасность

Для выбора важно, какое складское оборудование используется. При напольном хранении подойдут светильники с кривыми силами света (КСС) типа Ш/Д

А между стеллажами лучше освещать лампами с КСС типа Г/К. Подробнее о КСС читайте в ГОСТ Р 54350-2015 «Приборы осветительные. Светотехнические требования и методы испытаний».

Освещение открытых складов зависит от площади. Небольшие пространства можно осветить при помощи троса и прожекторов на нем. Большие склады лучше освещать осветительными приборами, закрепленными на вертикальных столбах (или крыше ближайшего здания).

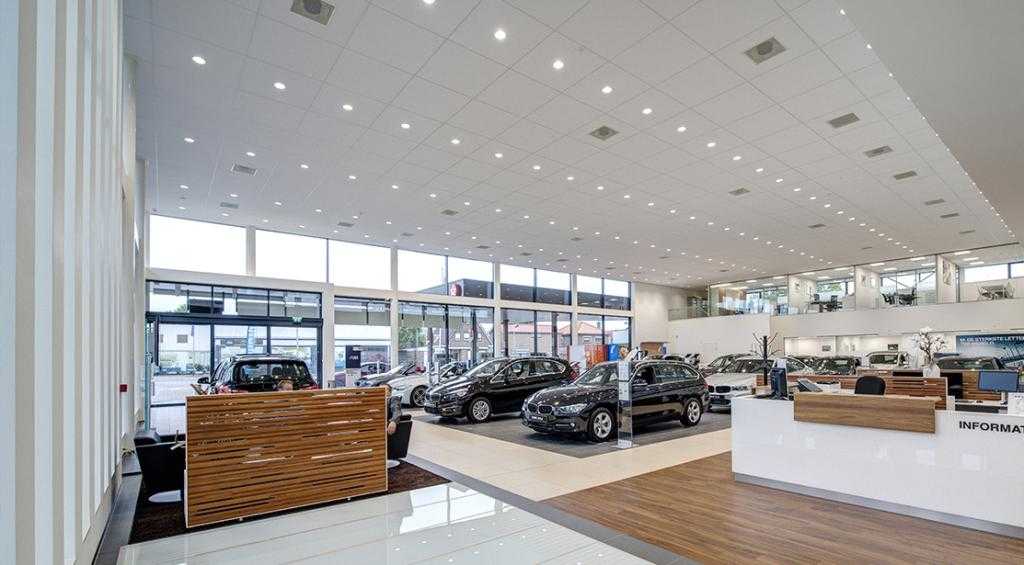

Принципы освещения торгового зала

Этот вариант освещения отличается от других и требует особого подхода. Для начала надо разобраться с принципами, которые используют при планировании света:

  1. Для обеспечения отличной видимости и привлечение внимания обычно освещенность торгового зала делают на уровне от 1000 до 1500 Лк. Хотя в отдельных случаях она может быть вдвое ниже.
  2. В элитных торговых точках общее освещение может быть приглушенным, а яркий свет используется для акцентирования внимания на отдельных товарах.
  3. За счет световых акцентов можно направить покупателя к товарам, которые продаются на специальных условиях или выделить новые коллекции.
  4. Нужно учитывать специфику товаров, представленных в магазине. Так, если продаются меха, то минимальный уровень освещенности начинается от 1000 люксов, это касается и ковров, а также другой продукции, сильно поглощающей свет.

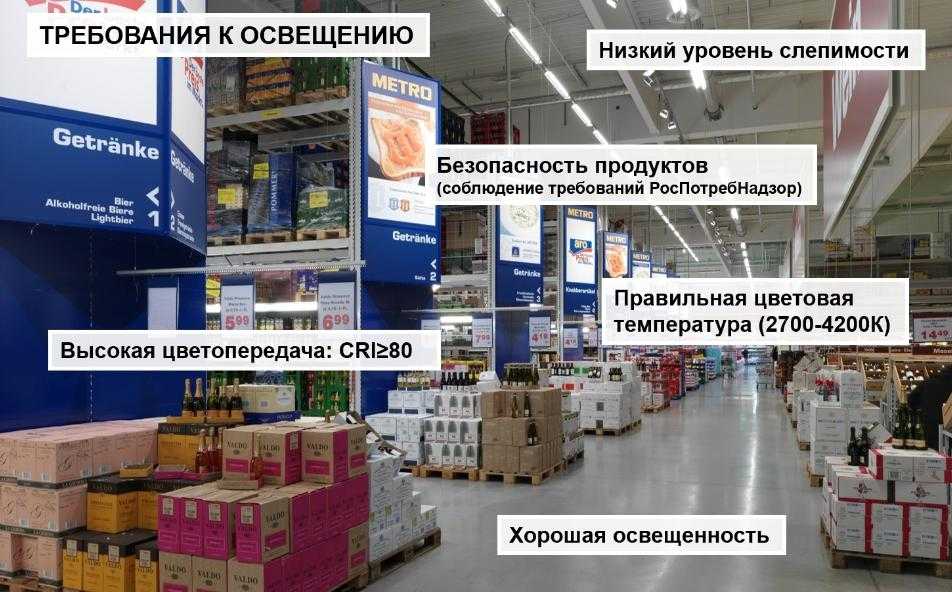

Основные требования к искусственному освещению.

Виды освещения

Все используемые варианты можно разделить на 3 основные группы в зависимости от особенностей оборудования и целей применения:

Общее освещение задает направление оформления и обеспечивает отличную видимость во всем торговом зале. Чаще используется рассеянный свет от плафонов или модульных светильников, количество и расположение которых определяется индивидуально.

Акцентирующее освещение необходимо для выделения отдельных стеллажей или товаров. Оно применяется для привлечения внимания покупателей на определенные типы продукции или создания своеобразных зон при передвижении по торговому залу.

Декоративная подсветка необходима для выделения рекламной продукции, украшения отдельных элементов торгового зала

Также она важна при разработке фирменного стиля, с ее помощью подсвечивают витрины и вывески, чтобы привлекать внимание.

Освещение и гигиена труда

Глаз человека способен воспринимать световые волны длиной 380–760 нанометров. Долгое нахождение без света снижает скорость обмена веществ человека, приводит к нарушениям зрения, повышает утомляемость, приводит к травматизму на рабочем месте. Аналогичные реакции вызывает монохромный свет с бедным спектральным составом. Слишком яркое электроосвещение также приводит к негативным последствиям. Перевозбуждается нервная система, снижаются зрительные характеристики, появляются такие болезни, как катаракта, ожог глаз и другие. Для охраны труда работников осуществляется нормирование производственного освещения.

Для определения интенсивности света в санитарно-гигиенических нормах используют показатель освещенности (Е). Для его расчета используют следующие светотехнические единицы: световой поток (Ф) и площадь поверхности (S). Таким образом, показатель освещенности определяется по формуле:

Е = Ф / S

Измеряется в люксах (лк) особыми приборами — люксометрами.

Документы предусматривают нормативы освещенности, зависящие от точности выполняемых работ.

По размеру наименьшего различимого объекта выделяют 8 зрительных групп. Установлены предельные показатели естественного и искусственного света для каждой группы. Соответствие гигиенических требований к производственному освещению проверяется в точке минимальной освещенности на рабочей поверхности. Нормы СНиП 23-05-95 применяются при проектировании и строительстве промышленных зданий и помещений, сельскохозяйственных предприятий. Также следует назвать СанПиН 2.2.1/2.1.1.1278-03, который регулирует нормативы освещенности общественных зданий и жилых помещений.

Особенности освещения в разных магазинах

Получить максимально выгодную подсветку без учета специфики реализуемой продукции невозможно, поэтому в каждом случае делаются индивидуальные акценты. Вот некоторые рекомендации по освещению торговых помещений разного назначения:

Продуктовые магазины

Важно соблюсти баланс между подачей направленного и общего света отдельных зон магазина, выдерживая равномерность. Акцент делается на ровный заливающий свет

Магазины электроники и бытовой техники. Металлические корпуса выгодно сочетаются с холодным освещением, а для брендовых отделов лучше делать ставку на акцентированные потоки. В отделах с электроникой часто используют закарнизную цветовую подсветку, выделяя продукцию разных сегментов или ценовых уровней. Автосалоны. Шоу-румы располагают большими площадями, требуя применения мощных прожекторов и потолочных люминесцентных светильников. Освещение торгового зала в данном случае ориентируется на эстетичность и функциональность одновременно. Строительные магазины. Также речь идет о больших площадях, где может размещаться оборудование и массивные конструкции. Подача света должна быть обильной, ровной и высокой для полного охвата пространства с хорошим обзором.

Произвольная планировка магазина

Для произвольной планировки характерно ассиметричное расположение конструкций и проходов. Такая технологическая основа может применяться для магазина с небольшой площадью и помещения бутика, который находится в крупном торговом центре.

Пример произвольной планировки магазина

Дизайнеры стремятся создать расслабленную атмосферу. У покупателей создается впечатление, что они находятся в частном доме. Эта планировка торгового зала стоит дорого, но затраты полностью себя окупают. Конструкции выполняются на заказ. Просторные помещения должны обслуживаться продавцами, которые смогут предлагать товары покупателям.

Видимость при свободной планировке является не самой лучшей, поэтому могут свершаться кражи. Ради большого простора владелец вынужден отказаться от дополнительных площадей для торговли и складов. Однако если удаётся составить оптимальную схему, предприниматель легко перекроет все издержки и останется в выигрыше. Как правило, эти магазины популярны среди покупателей: непринужденная атмосфера «дома» привлекает всё новых клиентов.

https://youtube.com/watch?v=vRFLa_gd3PE

Автоматизация работы системы освещения

Из чего складываются затраты на освещение складских объектов:

  • стоимости проектных работ;
  • затрат на оборудование, монтаж и ввод в эксплуатацию;
  • стоимости потребляемой электрической энергии;
  • текущих эксплуатационных расходов.

Последние пункты после запуска системы освещения относятся к ощутимым затратам работающего предприятия. Несмотря на то, что цена оборудования, позволяющего автоматизировать работу осветительной системы, многим покажется весьма значительной, целесообразность установки определяется после просчета расходов на электричество.

Потребление электроэнергии при различных вариантах установки автоматики

Грамотная реализация проекта может позволить в будущем экономить до 80% электрической энергии.

Схема автоматического управления освещением складского комплекса

Как может быть устроена автоматизация функционирования осветительного оборудования:

Включение освещения в начале рабочей смены и выключение в конце дня. В ней используются контроллеры, логические модули и астротаймеры. Последнее устройство представляет собой таймер с привязкой к времени восхода или захода солнца. В нем установлена широта, на которой находится объект и зашиты таблицы восходов и заходов а зависимости от даты.

Астрономический таймер

Задав время, можно обеспечить освещение склада в автоматическом режиме. При необходимости можно задать любую его мощность в зависимости от назначения участка помещения.

  • Использование датчиков, определяющих уровень освещенности, позволяет экономить электроэнергию при достаточном уровне естественного света, при котором осветительные приборы отключаются.
  • Эффективность системы освещения значительно повышается при установке регистраторов, которыми являются датчики присутствия или движения. Они предназначены для включения осветительных приборов в том месте, где это необходимо. Например, при проходе работника или проезде погрузчика. После того, как они покинут зону действия датчиков, уровень освещенности снижается до 20%. Существует возможность программирования различных параметров: мощности приборов, времени задержки и т.д.
  • Применение раздельного управления светильниками или группами, а также диммируемое оборудование значительно сокращает расходы на электричество.

Датчики движения также помогают определить несанкционированные проникновения на территорию. При необходимости можно использовать датчики с встроенным акустическим сенсором, который помогает определить необходимость подачи освещения по звуку, издаваемому человеком или транспортом, если они пропали из зоны видимости (например, появилось препятствие в виде закрытой двери).

Автоматизированная система управления освещенностью складского помещения

При установке автоматической системы контроля освещенности должна оставаться возможность управления вручную, при которой можно принудительно своими руками включить освещение на отдельном участке или во всем помещении.

Требования и нормы

Все нормативы можно уточнить в СНиП 23-05-95, если предприятие оборудуется по евростандартам, можно использовать EN 12464-1. Показателей много, они могут различаться в зависимости от отрасли, но основные такие:

Освещенность. Измеряется в люксах и рассчитывается исходя из количества света, приходящегося на квадратный метр площади. Для стандартных производственных цехов достаточно показателя в 200 лк, в то время как для высокоточных производств нормы могут достигать 5000 лк

В этом случае важно учесть коэффициент естественной освещенности и контрастность – не должно быть сильного перепада между рабочей зоной и окружающим пространством. На ответственных участках учитывают и ряд дополнительных критериев.

Цветовая температура показывает яркость, от нее зависит создание комфортного микроклимата и обеспечение нужного уровня концентрации

Если важнее всего естественная цветопередача, то стоит подбирать варианты с температурой от 5500 до 6000 К (кельвинов). Светильники с теплым спектром создают спокойную обстановку, но могут плохо сказываться на работоспособности. Холодный свет стимулирует улучшение рабочей деятельности, при этом постоянное нахождение в ярко освещенном помещении может спровоцировать стресс.

Индекс цветопередачи учитывают там, где нужно обеспечить естественную цветопередачу. Средние показатели (измеряются в Ra) для большинства производств составляют от 50 до 60. При этом в отраслевых стандартах могут быть другие значения, намного выше. Максимальное значение равно 100 и оно соответствует естественному свету.

Мерцание света измеряется в Герцах. Если показатель меньше 300 Гц, то зрение человека воспринимает изменение интенсивности, такие условия создают дискомфорт и зрение устает быстрее
Поэтому при выборе светильников надо уделять внимание этому показателю. Меньше всего мерцания дают светодиодные светильники, что и обеспечило их популярность.

Показатели ослепленности говорят, создается дискомфорт для зрения за счет прямого или отраженного излучения
Такой эффект наблюдается в местах, где требуется высокая точность работ.
Равномерность освещения показывает, какие перепады есть в зависимости от положения. Чем точнее производство, тем выше требования к этому показателю. Обычно точные цифры устанавливают отраслевые документы, так как они сильно различаются в разных сферах.
Энергоэффективность использования электроэнергии для освещения. Если в лампах накаливания большая часть энергии уходит на излучение тепла, что увеличивает расходы на свет, то в современных моделях показатели намного выше.


Нормы освещения и требования к нему определяются индивидуально для каждого производственного помещения.

Системы и виды производственного освещения

По источнику света выделяют естественное и искусственное освещение. Для человеческого глаза наиболее ценен естественный свет, вызванный натуральными источниками (лучами солнца, светом небосвода). Зрение биологически лучше всего приспособлено к этому виду освещения. Для получения натурального света используют окна в наружных стенах зданий (боковое освещение), прозрачные конструкции на кровлях (верхнее освещение) или сочетание этих двух вариантов (комбинированное освещение). Без естественного света может осуществляться трудовая деятельность в специальных помещениях, а также подвалах и цокольных комнатах зданий (только по разрешенным видам использования).

При дефиците естественного света используют искусственные светильники. Их применяют в вечернее и ночное время в помещениях, где нет натуральных источников. Совмещенное освещение сочетает натуральные и искусственные источники света.

В промышленности предусматривается искусственное электроосвещение 4 видов:

  • рабочее;
  • аварийное;
  • охранное;
  • дежурное.

Рабочее освещение обеспечивает выполнение основных задач трудовой деятельности. Им оснащаются все производственные цеха, вспомогательные помещения, коридоры, в которых предусмотрены работа и проход людей. Если участки здания, цеха имеют разную степень естественного света, разные режимы труда, регулировку рабочего освещения нужно разделить по зонам. Различают общее и местное освещение. В верхней части помещения располагаются общие световые приборы, чем обеспечивается равномерная видимость всех участков. Локальное освещение применяется для конкретного рабочего места, необходимо для выполнения высокоточных работ. При комбинированном свете светильники общего назначения должны покрывать не меньше 10% освещенности рабочей поверхности. Требования к источникам местного назначения: не находиться в поле зрения сотрудников, иметь непросвечивающие отражатели.

Аварийные источники света необходимы для нахождения путей эвакуации в случаях наступления чрезвычайных событий или для продолжения работы, когда невозможно остановить производство. Эти светильники монтируются, если есть вероятность отключения основного света при экстраординарных обстоятельствах. Аварийное освещение обеспечивает безопасность людей при наступлении непредвиденных ситуаций.

Охранные световые системы позволяют контролировать сохранность материальных ценностей производства.

Дежурный свет предназначен для освещения в нерабочее время.

Рабочие и аварийные светильники можно использовать для дежурных функций.

Зонирование торгового зала

В любом магазине три основные зоны.

Входная зона

Начинается от входной двери и захватывает несколько метров впереди. Здесь покупатель переключается с уличной суеты на обстановку магазина. Он осматривается, вспоминает, что нужно купить, поэтому входное пространство обычно ничем не занято.

Оформление входной зоны так и побуждает зайти

Покупательская зона

Это зона, через которую проходит основной поток покупателей

Её планировке уделяют наибольшее внимание. Её выделяют визуально, в первую очередь, увеличивая ширину прохода

В крупных маркетах не только на табличках сверху, но и на полу могут рисовать указатели, по которым посетитель чётко знает, куда идти, и никогда не заблудится.

Зонирование покупательской зоны цветом и надписями

Кассовая зона

Это в торговом зале самое оживлённое место, через которое проходит весь покупательский поток.

Перед кассами часто выставляют товары, покупку которых мало кто планирует, но всё равно кидает в корзинки (журналы, жвачка и сладости, батарейки). Именно поэтому такую мелочёвку называют товарами импульсивного спроса.

Чтобы у посетителей было время на принятие такого решения, во многих магазинах на кассах специально создают небольшие очереди.

Очередь рассчитана на продажу мелочёвки

Примеры зонирования на фото:

В крупных магазинах зону покупательского потока могут разграничивать дополнительно. Это может быть промозона с акционными или сезонными товарами. Её обычно организуют в центре зала по ходу основного движения.

Товары повседневного спроса, которые традиционно пользуются наибольшей популярностью, как правило, выставляют по внешнему периметру магазина подальше от входа.

Смысл заключается в том, чтобы покупатель, проходя к этим витринам, обязательно обращал внимание и на другие прилавки. На пути к ним тоже выставляют товары так называемого импульсного спроса

Товары периодического спроса спонтанно не покупают, за ними идут в магазин специально. Такую продукцию обычно размещают в центре магазина на стеллажах с привлечением внимания специальными предложениями.

Устройство и планировка торгового зала с несколькими условными зонами

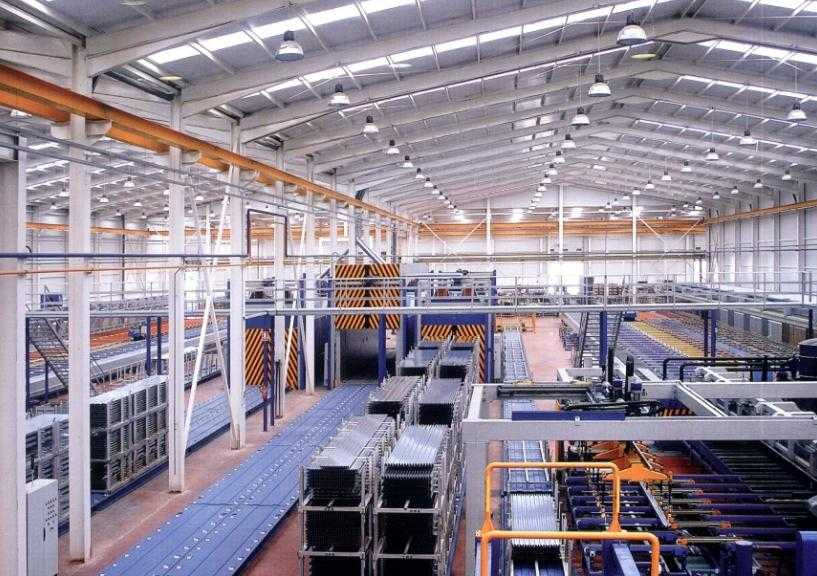

Выбор светильников для закрытых складов

Чаще всего в закрытых помещениях устраивают смешанное освещение, причем электрические приборы монтируют равномерно по всему потолку (общее освещение). Если продукция хранится на стеллажах, светильники располагают над проходами

Принимают во внимание высоту потолков. Для стандартных помещений достаточно обычных приборов мощностью 100-150 Вт

Для более высоких терминалов используют лампы мощностью до 1400 Вт.

Для освещения закрытых складов используют:

Металлогалогеновые лампы. Приборы отличаются долгим сроком службы, хорошей цветопередачей и светоотдачей, но стоят дороже других устройств.

Дуговые ртутные лампы. До недавнего времени широко использовались для устройства основного освещения склада, но постепенно их заменили более современные устройства. Ртутные дуговые лампы не допускается использовать для аварийного или охранного освещения.

Светодиодные лампы. Современные функциональные приборы, устойчивые к перепадам напряжения и температуры. Отличаются пониженным энергопотреблением, но имеют высокую цену.

Газоразрядные лампы высокого давления. Такие лампы оптимальны для устройства основного освещения внутри здания. Для аварийной системы лучше использовать лампы накаливания.

Люминесцентные лампы. Этот вид светильников часто используют для устройства освещения. Приборы стабильно функционируют при температуре не ниже 5 °С и при снижении напряжения в питающей сети не более, чем на 10%.

При выборе светильников учитывают способы их крепления и сопоставляют с конструктивными возможностями склада. Лампы можно подвесить на тросах или крюках. Обычно выбирают светильники такой конструкции:

Подвесные с алюминиевым отражателем. Светильники подвешиваются на тросах. Особенность алюминиевого отражателя в четком направлении света. Корпус устройства выполнен в виде сферического колпака, который направляет лучи строго вниз. То есть освещенным будет только конкретный участок, а сам потолок и расположенные на нем строительные конструкции будут не видны.Подвесные с поликарбонатным рассеивателем. Светильник равномерно освещает окружающее пространство в определенном радиусе. Потолок становится светлым, визуально кажется более высоким.

Светильники без рассеивателя. Приборы крепят на крюках, если потолок расположен не очень высоко или нет возможности установить подвесные модели.

В зависимости от специфики продукта, находящегося на хранении, предусматривают защиту для всех основных частей прибора. Согласно требованиям, конструкция светильника должна обеспечивать:

  • электробезопасность;
  • пожаробезопасность;
  • взрывобезопасность;
  • надежность;
  • защиту электротехнической составляющей от негативных воздействий окружающей среды;
  • стабильные светотехнические характеристики.

При выборе светильников согласно расчетам руководствуются несколькими документами:

  • ПУЭ – правила устройства электроустановок;
  • НПБ 249-97 – нормы пожарной безопасности;
  • ГОСТ 15597-82 – здесь описаны технические требования к светильникам в производственных зданиях;
  • ГОСТ Р 51330.0-99 – для устройства освещения во взрывоопасных помещениях.

При монтаже строго следят за тем, чтобы система освещения и сами светильники не контактировали с воспламеняющимися, сгораемыми элементами конструкций.

Особенности производственного освещения

Стоит разобрать особенности освещения на производстве, чтобы понимать его отличия от других типов и знать требования, которые обязательно соблюдать. Основные разновидности такие:

  1. Естественное. Самый предпочтительный вариант, дающий хорошую светопередачу и комфортный для зрения. В таких условиях глаза устают меньше всего, но обеспечить хороший естественный свет для всех работников проблематично, требуется установка окон большого размера или сооружение фонарей на крыше. Так называют элементы с двумя рядами окон для улучшения освещенности.

  2. Искусственное. Применяется везде, где нет возможности обеспечить естественный свет. Реализуется по-разному, так как источников света много и у каждого свои особенности, обусловливающие сферу применения. При использовании искусственного освещения учитываются нормы, установленные для той или иной производственной сферы. Нельзя упускать из вида расход электроэнергии, так как при выборе энергосберегающих ламп можно сэкономить.
  3. Комбинированное или смешанное. Используется чаще всего, так как обеспечивает нужный уровень освещенности и при этом экономит электричество. Бывает так, что большую часть суток можно использовать естественный свет, а искусственный включать при наступлении сумерек, а также в дни с большой облачностью. Тут надо делать систему с регулировкой интенсивности искусственного освещения, так как оно может работать и как основное, что потребует увеличения яркости.

Общие сведения

Все виды освещения на производстве должны соответствовать ряду общих требований, которые неизменны. Это упрощает подбор и дает четкие ориентиры, чтобы подбирать те решения, которые обеспечат нужные показатели:

Уровень освещенности определяют в зависимости от требований для того или иного производства. Перечислять точные данные нет смысла, так как перечень очень большой, всю интересующую информацию можно найти в ГОСТ Р 55710-2013, ГОСТ Р 56852-2016, СНиП 23-05-95 и СП 52.13330.2011. Могут использоваться дополнительные требования, которые есть в отраслевой документации, их соблюдение также обязательно.

Для ряда производственных работ требуется увеличение нормы освещенности на 1 ступень

Это касается пищевой промышленности и предприятий, где важно обеспечить четкую видимость и цветопередачу. Может потребоваться улучшение освещения на производствах, где нужно напрягать зрение большую часть рабочего времени

Еще один вариант – если в помещении возраст большей части сотрудников превышает 40 лет.
Качество освещения должно быть постоянным на протяжении всего рабочего времени. Важно обеспечить постоянные показатели, поэтому в зависимости от времени суток и погоды на улице должны быть разные режимы использования светильников. Если они будут постоянно работать одинаково, затраты на электроэнергию повысятся в разы. Этот фактор зависит от естественного освещения, без него смысла в регулировке искусственного света нет.
Должны быть соблюдены все нормы безопасности, установленные для той или иной сферы производства. Тут все зависит от того, какое оборудование установлено, есть ли опасность повреждения линий и т.д. Этот аспект обычно контролируют специалисты отдела по технике безопасности, они же и устанавливают необходимые нормы.

Использование и регулировка светильников не должны вызывать трудностей у сотрудников. Выключатели ставятся в легкодоступных местах, чтобы можно было быстро отключить подачу электричества. Стоит предусмотреть запас сменных ламп, чтобы при выходе из строя светового элемента быстро заменить его и обеспечить нормальные условия работы.

Если на рабочем месте требуется высококачественное освещение, используют дополнительные светильники, чтобы выделить стол или другой объект. Применяют либо стационарные лампы, либо регулируемые плафоны, что намного удобнее, если надо периодически смещать световые акценты.

ПО, которые помогут самостоятельно рассчитать, подобрать и расположить светильники на складе

Существуют специальные программы, которые помогают при расчете освещения. Многие из них бесплатные и довольно простые.

На многих электротехнических сайтах прилагаются онлайн-калькуляторы, которые удобны для простейших расчетов. Необходимо задать уровень освещенности, мощность ламп, габаритные размеры.

Удобна в использовании программа «Формула света». Интерфейс простой, понятный. Также можно рассчитать мощность ламп, зная количество.

Программа «Формула света»

Программы для моделирования более сложные. Однако они очень полезны и предлагают множество функций. Самая популярная из них – Dialux. Программа позволяет рассчитывать уровень естественной/искусственной освещенности, проектировать внутренние и внешние помещения, дороги, улицы. Расчетами учитывается множество дополнительных факторов: цвет стен, мебель, погода. Программа бесплатная, русифицированная.

ПО Dialux

Менее популярны, но тоже функциональны, другие программы:

Что нужно учитывать при организации

Освещение торгового зала или магазина с витринами играет ключевую роль в привлечении клиентов, а также в ярком и красочном представлении товара. Чтобы добиться максимального осветительного эффекта, системы освещения магазинов и торговых площадок продумываются еще на стадии проекта.

Чтобы создать качественное освещение торговых площадей, витрин и магазинов, необходимо на этапе планирования учитывать следующие нюансы:

предназначение помещений торгового зала, площадки или магазина. Это означает, что подсветка должна изначально быть ориентированной под конкретный товар;

Подсветка витрин

  • комфортность подсветки для посетителей и работников магазина. Здесь необходимо учитывать нормы, указанные в специальной документации. Эти нормы позволяют создать наиболее оптимальный уровень освещенности, который будет приятен глазам и не вызывать быстрое утомление;
  • расположение витрин и прочих конструкций внутри магазинов. Это необходимо для того, чтобы качественно создать объемное освещение всего помещения и его отдельных участков;
  • типы осветительных приборов. В зависимости от того, какой тип осветительного прибора будет использоваться, зависит его способ установки, а также тип потолочной отделки. Сегодня для потолка все чаще используют встроенные типы светильников (led-лампы и прожектора). Такое оборудование нужно устанавливать только определенным образом, что обязательно следует указать в проекте;
  • типы источников света. Сегодня в качестве источников света могут использоваться самые разнообразные лампочки: светодиодные или led, галогеновые и люминесцентные, а также лампы накаливания.

Как видим, уже на этапе проекта нужно о многом позаботиться и просчитать, чтобы не попасть впросак. Ведь когда строительство и отделка завершены, систему освещения помещений капитально поменять уже не получится, за исключением некоторых деталей.

Каким бывает освещение

Как и в любом другом здании, освещение в складских зонах может быть трех типов:

  1. Естественное. Дневной свет проникает через специальные фонари или окна в стенах. Некоторые предприятия устраивают остекление целой стены.
  2. Искусственное. При отсутствии окон и фонарей в помещении размещают осветительные приборы согласно проектным расчетам.
  3. Смешанное. При недостаточности естественного освещения, для работы в вечернее и ночное время дополнительно к фонарям организуют искусственный свет от ламп.

Правила устройства искусственного освещения регламентирует СНиП 23.05-95, НПБ 249-97, ГОСТ 50571.8-94. Техническими нормативами допускается три типа электрического освещения:

Рабочее освещение. Необходимо для создания комфортных условий в рабочей зоне склада, где происходит выполнение каких-либо операций. Рабочее освещение устраивается во всех складах независимо от наличия окон и фонарей. Приборы располагают на конкретном участке склада (локализованное освещение, применяется при хранении продукции на стеллажах) или равномерно располагают на потолке (равномерное освещение). Если в пределах одного помещения есть зоны с различной степенью естественной освещенности, то управление работой электроприборов на этих участках тоже должно быть раздельным.

Аварийное освещение. Различают эвакуационное и освещение безопасности. В первом случае приборы и лампы монтируются так, чтобы при аварийной ситуации персонал склада мог покинуть здание, даже если основной свет отключится. В терминалах без окон и фонарей эвакуационное освещение подключают к резервному источнику питания. Количество и расположение приборов рассчитывают по нормативу: 0,2 лк на открытой местности и 0,5 лк на полу внутри помещения. Освещение безопасности должно обеспечить нормальную работу персонала при отключении основных осветительных приборов. Минимальная освещенность для каждого участка на уровне пола должна быть не ниже 5% от нормы и не менее 2 лк для закрытых помещений.Освещение охраны. Предназначено для обеспечения достаточной видимости в зоне за территорией склада. Здесь нормы освещенности на уровне земли – 5 лк.

Щиты управления для каждой системы должны быть раздельными. Для аварийной сети допускается применять только лампы накаливания и монтировать их нужно в отдалении от окон. Допускается совместное включение основных и аварийных приборов.

Нормы освещенности складских помещений

Вот несколько основных положений СНиП:

  • при напольном хранении товаров в закрытых складах минимальный уровень освещенности при использовании газоразрядных ламп – 75 лк, при использовании ламп накаливания – 50 лк. Нормативы применимы к складским помещениям с разрядом зрительной работы VШб;
  • при стеллажном хранении товаров в закрытых складах минимальный уровень освещенности при использовании газоразрядных ламп – 200 лк, при использовании ламп накаливания – 100 лк. Нормативы для складских помещений с разрядом зрительной работы VI-1;
  • при выполнении грубых работ (погрузка, разгрузка, сортировка, комплектация, транспортировка) основные осветительные приборы должно обеспечивать не менее 200 лк с газоразрядными светильниками и не менее 200 лк с лампами накаливания внутри помещения;
  • при выполнении грубых работ вне здания допускается уровень освещенности 5 лк;
  • при работе в кладовой и на рампе минимальная освещенность составляет 50 лк.

При расчетах обращают внимание на тип склада, на уровень механизации и автоматизации, на особенности хранящейся продукции

Особенности расчета освещенности

Выполнять расчеты можно с помощью специального программного обеспечения типа DIAlux. Еще один способ – обратиться к профессионалам. Но при необходимости можно самостоятельно рассчитать параметры источников света для небольшого офиса или одного рабочего места, используя такую формулу Ф = (Е х S х K х Z) / (N х η х n) с такими переменными:

  • Ф – определяемая величина, световой поток одной лампы, лм;
  • E – норма освещенности для рабочего места, лк;
  • S – площадь помещения, кв. м;
  • K – коэффициент запаса, учитывающий уровень запыленности и снижение светового потока со временем (для светодиодных ламп равен 1);
  • Z – поправочный коэффициент для помещений, где не только работают на компьютере, но еще и читают тексты или работают с документацией;
  • η – коэффициент, учитывающий использование светового потока и определяемый по индексу помещения и коэффициенту отражения с помощью специальных таблиц;
  • N – количество светильников;
  • n – число установленных в каждом светильнике ламп.

Индекс помещения определяют по другой формуле – (i = S / ((a + b) х h)). Здесь S – площадь освещаемой комнаты или участка, a и b – длина и ширина. Показатель h – высота, но не помещения, а от источника света до рабочего места. Коэффициенты отражения зависят от цвета стен. Таблицы есть для каждого типа светильников, которые могут быть с глубоким плафоном, подвесными, потолочными, с равномерным освещением и косинусным распределением потока света.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
