Эффективность работы солнечных батарей и коллекторов зимой

Принцип работы и разновидность солнечных электростанций

Функциональность солнечных электростанций зависит от их конструкции. Есть несколько видов СЭС. По функциональности они разделяются на две группы:

  • устройства, превращающие солнечные потоки сначала в тепловую энергию, а затем в электрическую;
  • станции, напрямую преобразующие радиацию светила в электрический ток.

СЭС бывают разного строения.

Башенная установка

Конструкция представляет собой сложную систему. Ее название говорит само за себя. Схема предполагает наличие специальной башни, вверху которой расположен водяной котел черного цвета.

Башня содержит группу насосов, качающих жидкость в резервуар. Рядом с высотным сооружением по кругу находятся наземные гелиостаты – опорные сферические зеркала. Они отслеживают перемещение солнца и направляют отраженный световой поток на емкость. Полученный в котле пар подается в турбины, которые вырабатывают электричество. Затем охлажденная жидкость возвращается в котел. Такой тип электростанции задействует стандартные турбокомпрессоры с высоким показателем КПД и мощности, что очень выгодно в промышленных масштабах.

Тарельчатый тип

Этот вид СЭС функционально напоминает предыдущую конструкцию, но имеет другую схему строения. Система состоит из высотных солнечных модулей с приемником и круглым зеркальным отражателем, напоминающим тарелку. Мощность модуля определяет количество используемых зеркал. Тарельчатая установка может работать от сети или автономно.

Солнечные электростанции с батарейными установками

Конструкции состоят из солнечных батарей, обеспечивают энергией разные объекты инфраструктуры. Они могут устанавливаться в разных частях здания или на специально отведенных территориях, так как легко поддаются монтажу. Основу системы составляют отдельные модули разной мощности, которые состоят из полупроводниковых материалов. Фотоэлектрические элементы способны преобразовывать в ток любые солнечные лучи – прямые или рассеянные.

С применением параболоцилиндрического концентратора

Это вид СЭС идентичен станциям башенного типа. Они нагревают теплоноситель так, как это нужно турбогенератору. Большую роль играет длинное зеркало параболоцилиндрической формы со специальной трубкой, которая перемещает масло или незамерзающую жидкость. Нагреваясь до нужной температуры, теплоноситель превращает воду в пар, который используется турбиной.

Как работает

С двигателем Стирлинга

СЭС с двигателем Стирлинга

Такие СЭС достигают высокой концентрации теплового излучения. Система улавливания светила осуществляется по двум координатам. Солнечный свет фокусируется в одном месте небольшой площади. Зеркальная конструкция оборудована тепловой машиной – двигателем Стирлинга с применением солнечных модулей. Она работает по принципу периодического нагрева-охлаждения рабочего тела, извлекая энергию путем изменения его объема. Рабочим телом может быть газ или жидкость.

Есть несколько вариантов двигателей Стирлинга, работающих по разным циклам. Функциональность машины зависит от особенностей ее конструкции. Цикличность задается диаметром поршня-вытеснителя, который влияет на радиус кругового движения регенератора.

Космического типа

СЭС аэростатного типа являются нововведением. Они работают при помощи специальных комплектов модулей, расположенных на орбитальных станциях вне нашей планеты. Устройства улавливают большое количество солнечной энергии, поэтому мощны и эффективны.

Комбинированные конструкции

Такой вид СЭС – это совокупность разных источников энергии с установкой солнечных батарей. Они могут включать несколько разновидностей солнечных электростанций или дополнительную установку теплообменных конструкций для образования раскаленной жидкости, которая впоследствии может применяться в разных целях.

С вакуумным механизмом

Солнечно-вакуумные электростанции функционируют на искусственно созданной энергии путем различия температур воздуха возле нагретой солнцем земли и на возвышенности. Конструкцию системы составляет башня с электрогенератором и закрытая стеклом прилегающая территория.

Что это такое солнечные батареи и как они работают

Солнечные панели работают по принципу фотопреобразования энергии солнца в электричество. Основу устройств составляют фотоэлементы, состоящие из пары разнополярных кремниевых кристаллов, один из которых покрыт фосфором, а второй бором. При освещении солнцем между пластинами разность потенциалов с активным перемещением электронов и дырок, сопровождаемое созданием постоянного напряжения.

Из таких элементов, соединенных последовательно и параллельно, формируются наборы, которые помещаются на пластины и ограничиваются рамкой.

Как устроены

Солнечная батарея устроена следующим образом. Светочувствительная панель, которая вырабатывает постоянный ток, посредством проводников связана с контроллером. В этом элементе схемы формируется стабилизированное постоянное напряжение 12В. С этого устройства ток подается на аккумуляторы и инвертор, где вновь подвергается преобразованию, получая параметры стандартной бытовой сети (220В).

Как работает солнечная батарея

Watch this video on YouTube

Основные различия солнечных панелей

Для преобразования энергии солнца используются четыре основных типов панелей:

  1. Кремниевые поликристаллические. Узнаваемые по антибликовому листу, стеклу и поликристаллической конструкции. Не создают трудностей в производстве, что сказывается на относительно низкой стоимости. При невысоком КПД, вырабатывают электричество даже при пасмурной погоде. Однако чувствительны к высоким температурам и не отличаются длительным сроком службы.
  2. Кремниевые монокристаллические. Конструктивно сходны с поликристаллическими, только дополнены стальными пластинами, которым отводится роль радиаторов. Имеют достаточно высокий КПД (до 20%). Не создают проблем при установке. Однако при малейшем затемнении полностью теряют эффективность. Нуждаются в сложном процессе изготовления, что способствует высокой цене.
  3. Кремниевые мультикристаллические. Сочетают особенности первых двух видов. В связи с упрощенным производственным процессом имеют более доступную цену.
  4. Пленочные (рулонные). Могут располагаться на крышах, стенах и других поверхностях. Обеспечивают быстрое покрытие больших площадей. Легко поддаются резке, что позволяет получать панели любых форм и размеров. Не отличаются значительной эффективностью, однако постоянно совершенствуются и считаются наиболее перспективным вариантом.

Основные критерии выбора системы для каждого случая

При выборе солнечных батарей электростанции для дома или дачи, необходимо учитывать следующие нюансы:

  • Вырабатываемая батареей мощность должна превышать суммарную мощность нагрузки не менее, чем на 20%.
  • Для местностей с высокой круглогодичной солнечной активностью лучше остановить выбор на монокристаллах, а при частой облачности – на поликристаллических панелях.
  • Если батареи размещаются на крыше, следует подсчитать ее площадь, и сравнить сколько солнечных батарей каждого типа можно будет разместить на этом пространстве для получения оптимальной энергоэффективности.
  • При размещении батарей на крыше необходимо учесть их вес и позаботиться об усилении кровли.

Кроме этого, следует обратить внимание на энергоэффективность, температурный коэффициент и гарантийный срок, который в зависимости от типа устройств составляет от 5 до 10 лет, а также что входит в комплект

Комплект солнечных батарей: достоинства

Самым первым плюсом, говорящим в пользу данного энергетического источника, является неиссякаемость и доступность в любом месте. Известно, что солнце присутствует пойти в любой точке земли, в ближайший период не намерено исчезать. Даже если оно однажды пропадет, человечество будет волновать совершенно другой вопрос, об электроэнергии никто не станет даже думать.

Экологически безопасно

Следующее достоинство заключается в том, что комплект солнечных батарей абсолютно экологичен. Любой человек, неравнодушный к здоровью планеты, конечно же, посчитает своим долгом купить именно безвредные энергетические источники. Многие останавливаются на ветряках или тех самых солнечных панелях. Однако, здесь ситуация обстоит подобно как с электромобилями. Батареи являются экологичными, но есть один отрицательный нюанс. В процессе их производства, также, производства аккумуляторов, электростанций, разнообразных проводников, употребляются токсичные вредные вещества. Они и загрязняют среду. В сравнении с ветряками солнечные панели гораздо тише. Они не издают особых звуков, что предоставляет удобства в момент использования.

Преимущества солнечных панелей

Долгий срок службы

Батареи изнашиваются медленно. Поскольку не располагают подвижными частями. Конечно, если не используются специальные приводы, поворачивающие элементы в сторону энергетического источника. Однако, при наличии такой системы панели способны прослужить на протяжении двадцати пяти лет и более. Лишь по окончанию данного срока, при хорошем качестве батарей, начинает понижаться КПД. Тогда необходима замена на новый вариант. Кто может предположить, какие именно технологические новшества будут изобретены через четверть столетия? Может сложиться так, что следующих батарей хватит надолго, до конца жизни.

Автономность

Для пользователя установка подобного энергетического источника надежна. Нет опасений, что однажды поставщик отрежет энергоснабжение по техническим причинам. Это позволяет чувствовать себя уверенно, ведь система подачи электроэнергии никогда не иссякнет. Также, не возникнут затруднения с резким увеличением цен или транспортировкой энергии.

Когда окупится энергетическая электростанция, в доме будет, практически, бесплатная энергия. Естественно, за определенное время необходимо покрыть первоначальные вложения.

Возможность наращивания мощностей

Следующее преимущество данных электростанций — это наличие возможности наращивания можности. И здесь вопрос будет стоять только в доступности нужной площади. Модульность солнечных батарей дает возможность, если понадобиться, беспрепятственно повышать мощность системы. Для этого следует добавить новые панели и запитать в систему. Надо сказать, что такие преимущества перекрываются серьезной проблемой: необходимо искать и готовить большие площади. Большие площади означает квадратные километры солнечных элементов.

Солнечной панели не нужна подпитка. А это означает, что человек не зависит от изменения стоимости топлива, его поставок. Еще, плюсы батарей состоят в беспрерывной и стабильной подаче энергии.

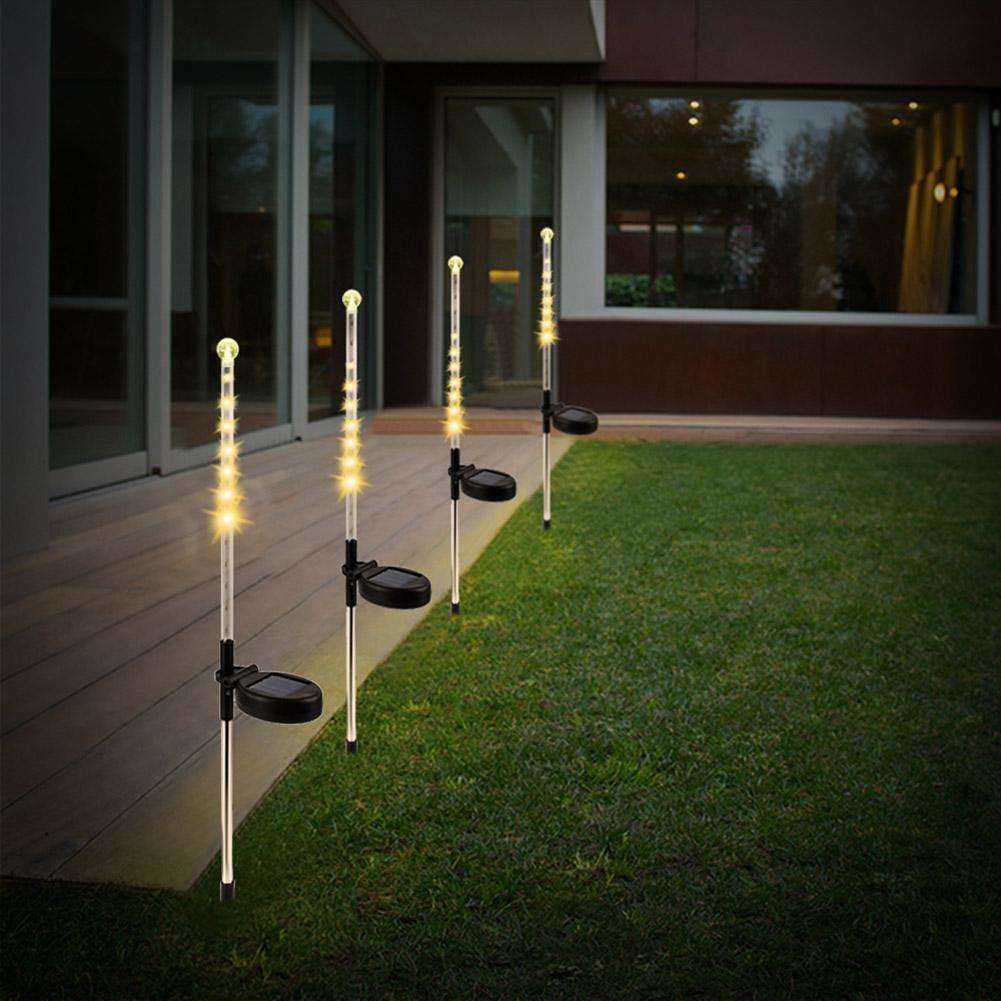

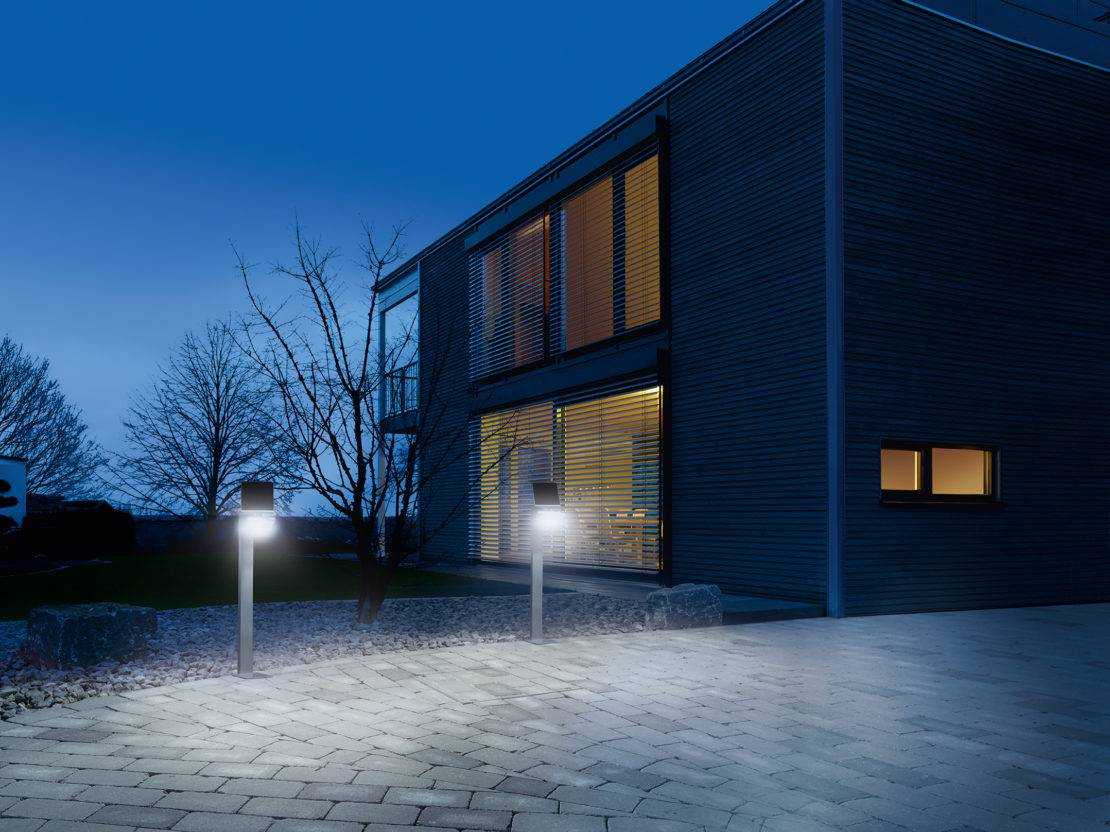

Как сделать освещение на солнечных батареях своими руками

Чтобы соорудить прибор, нужно купить материалы и детали:

  • аккумуляторы с емкостью от 1500 мА/ч с выходом напряжения на клеммах 3,7 В;
  • солнечную панель напряжения 5,5 В/200 мА;
  • резисторы 47-56 Ом;
  • диоды КД 243А;
  • транзистор КТ261Г;
  • плата для вытравливания по определенной схеме.

Теперь нужно собрать светильник, оснастить его светодиодами мощностью 3Вт, а отражателем послужит старый компакт-диск.

Модернизация дешевого садового светильника на солнечных батареях, который обойдется примерно в 300 рублей, отнимет намного меньше сил и времени. Для увеличения длительности свечения в сеть следует встроить сопротивление 40-50 Ом. Нужно подрезать дорожку на плате, впаять резистор 5мА и собрать светильник.

 Загрузка …

На выходе получается недорогой и очень практичный светильник, который среагирует на движение, осветит дорожку, крыльцо или подъездные пути. И все это без подключения к сети электропитания.

Электричества нет вообще

То есть, городской линии питания нет и не предвидится. Или её подведение стоит очень больших денег, тогда надо оценить, стоит ли вкладываться в солнечную электростанцию или лучше заплатить за подведение линии питания.

Вот общая схема солнечной электростанции. Батареи дают электричество (от 5 до 30 вольт в зависимости от освещённости), контроллер делает из них 12 либо 24 либо 48 вольт, которые заряжают аккумуляторы (один аккумулятор — 12 вольт, два — 24 вольта, 4 -48 вольт или в зависимости от липа их соединения).
Инвертор делает из напряжения аккумуляторов 220 вольт переменного тока и питает нагрузки в доме. Если есть линия городского питания, то инвертор может от неё заряжать аккумуляторы, при отключении питания он мгновенно переключится на генерацию синусоиды 220 вольт.

Нужно определиться с двумя цифрами: максимальное пиковое потребление дома и количество электричества, необходимое в сутки. Пиковое потребление определяет максимальную мощность инвертора, которую он способен дать. А количество электричества (измеряется в киловаттах-часах в сутки) — это основная характеристика, которая нам нужна. Эта цифра определяет, сколько электричества надо получать из батарей. Эту цифру считает электросчётчик.

Возьмём средний маленький дом типа «времянки». Например, холодильник потребляет 100 ватт в час в среднем, работает 24 часа в сутки = 2400 ватт-часов в сутки.
Лампочки потребляют 100 ватт в час, 6 часов в сутки = 600 ватт-часов в сутки.
Телевизор потребляет 100 ватт в час, 6 часов в сутки = 600 ватт-часов в сутки.
Итого получаем 3600 ватт-часов в сутки.
 С учётом собственного потребления инвертора и того, что ещё надо зарядить телефон и на пару часов включить ноутбук, получаем 4 киловатта-часа в сутки.
Используем онлайн-калькулятор для подсчёта того, сколько электроэнергии мы получим из какого количества батарей.

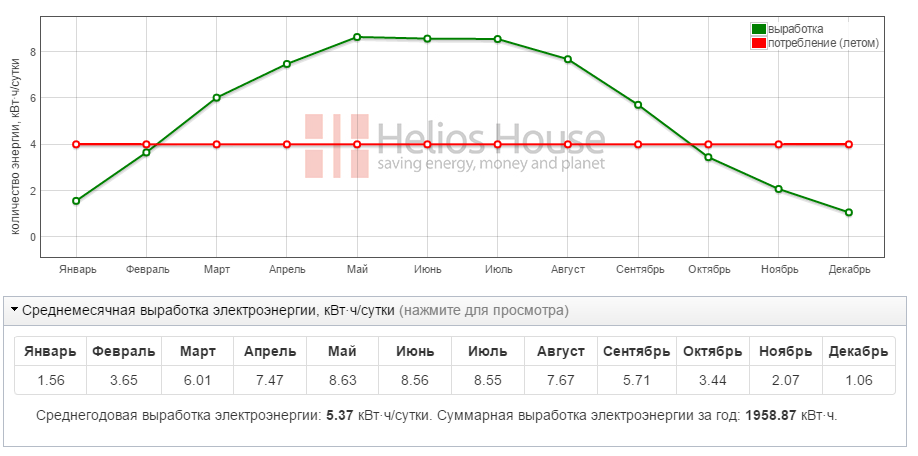

В калькуляторе вводим 4 в поле «средняя нагрузка», выбираем регион и смотрим на кривые выработки и потребления. Возьмём батареи покрупнее (монокристалл, 230 ватт, 6 штук). Видим, что с февраля по сентябрь наша потребность в электричестве почти перекрыта.

Вот мы и подошли к главной проблеме нашего региона — зимой выработка электроэнергии сильно ниже, чем летом. В мае-июне у нас по 8,5 киловатт-часов в сутки электричества, с ноября по февраль — 2-3. То есть, нам надо либо сильно увеличивать количество батарей, чтобы и зимой выработка была достаточной (батареи потянут за собой более мощный контроллер, вся система удорожится), либо зимой использовать генератор (особенно если планируем включать электрообогреватели).

Считаем оборудование для нашей системы «с февраля по сентябрь». Цены весна-лето 2017 года, розничные.

6 батарей по 240 ватт = 12 000 * 6 = 72 000 рублей.
Контроллер (делает из напряжения выхода батарей 12 или 24 вольта). Пусть будет 48-вольтовая система, тогда необходимая мощность контроллера = 240 * 6 /48 = 30 ампер. Хороший контроллер на 30 ампер 48 вольт стоит 35 тысяч.
Инвертор делает из 48 вольт батарей 220 вольт для питания дома. Скажем, у нас максимальная мощность потребления дома не превысит 3 киловатта (чтобы могли чайник включить). Инвертор МАП «Энергия» SIN Pro 48/220В 3.0 квт стоит 47 тысяч.
Аккумуляторы нужны, чтобы накапливать энергию и выдавать, когда нет солнца или ночью. У нас система на 48 вольт, значит, надо минимум 4 12-вольтовых аккумулятора.
Аккумулятор Delta GX12-100 * 4 штуки = 60 тысяч рублей.
Плюс стеллаж металлический для всей техники, предохранитель, УЗИП, специальный кабель большого сечения (это всё надо для защиты системы) = примерно 16 тысяч.
Итого 230 тысяч рублей. С профессиональной установкой, расходными материалами и доставкой — все 260 тысяч рублей.

Вот так считаются солнечные электростанции. Если в нашей времянке больше никакие приборы использоваться не будут, а зимой мы туда не ездим (или не пользуемся холодильником и электрообогревателем), то такая система будет вполне оправдана.

Виды солнечных панелей

Солнечные батареи функционируют долго, могут вырабатывать постоянный ток, даже если погода пасмурная. Вместе с тем появляется возможность предупредить возникновение скачков напряжения. Как результат, техника на объекте, подключенная к такому источнику электроэнергии, служит дольше, т. к. созданы более щадящие условия эксплуатации (исключается риск повышения, падения напряжения, отключение питания).

Модуль представляет собой панель, состоящую из нескольких преобразователей, объединенных между собой. Чтобы изменить характеристики солнечной батареи, добавляют такие конструкции. Но эффективность работы подобных устройств зависит не только от количества модулей, а еще и от того, насколько правильно была выполнена установка (учитывают углы наклона панелей, интенсивность солнечного освещения на участке). Модули представлены видами:

Монокристаллические. Производятся из чистого материала – монокристаллического кремния. Его отличает высокие показатели эффективности. Причем КПД солнечных элементов – около 22%, а панелей на их основе – не более 18%. Такие модули рекомендуется применять в местности, где уровень освещенности часто низкий.

Монокристаллическая солнечная панель

Поликристаллические. По стоимости они предпочтительнее, т. к. производятся из мультикристаллических пластин. Еще одна причина низкой цены – недостаточно высокая производительность. Рекомендуется применять такие модули, если в местности сравнительно одинаковый уровень освещенности в разное время, отсутствуют резкие перепады.

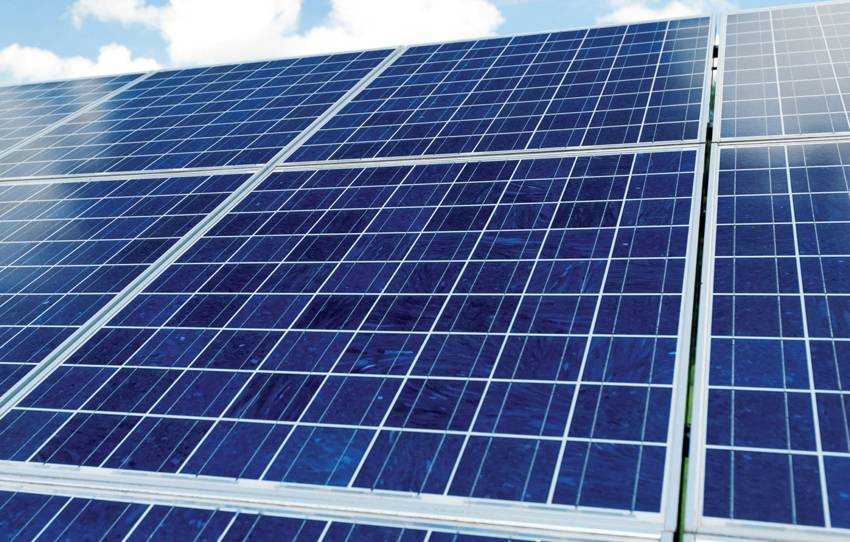

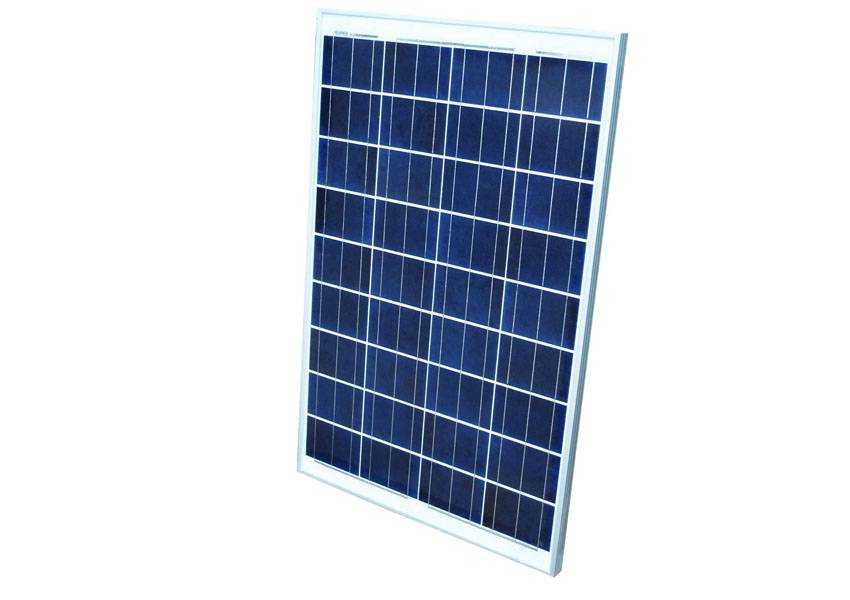

Поликристаллические солнечные панели

Аморфные. Другое название – тонкопленочные солнечные батареи. Они отличаются универсальным действием (применяются на разных объектах, в различных целях). Могут устанавливаться там, где жаркое солнце внезапно сменяется облачной погодой. Теоретически аморфные панели в будущем будут использоваться не только на крышах, но и на сумках, других бытовых изделиях. Минусом таких панелей является более низкая производительность, если сравнивать с поли-, монокристаллическими.

Тонкопленочные (аморфные) солнечные панели

Гетероструктурные. Считаются наиболее эффективными, их КПД достигает 25%. Панели вырабатывают электроэнергию при солнечной и пасмурной погоде. В России такую продукцию представляет марка «Хевел». Компания-производитель разрабатывает и внедряет собственную технологию производства гетероструктурных панелей.

Гетероструктурные солнечные панели Основные элементы конструкции:

  • аккумулятор, позволяющая устранить перепады напряжения, вызванные изменением освещенности панели, а еще одна накапливает энергию;
  • инвертор – преобразователь тока (из постоянного в переменный);
  • контроллер: обеспечивает стабильную работу модуля, т. к. контролирует все параметры (температуру, зарядное напряжение аккумулятора и др.).

В продаже встречаются готовые системы, а также отдельные элементы для сбора с учетом собственных потребностей.

Как экономить на электроэнергии при помощи СЭС в России?

Итак, у вас есть небольшой дом в Подмосковье, для которого вы приобрели комплект сетевой солнечной электростанции мощностью 15 кВт, как расширенный комплект СЭС АО «Мосэнергосбыт».

Считаем затраты.

  • стоимость станции: 867 977 рублей;
  • тариф по региону — 6,4 руб./кВт*ч;
  • дополнительные затраты: монтаж, доставка, опорные конструкции.

Итого: 1 266 346 рублей. Сумма кажется колоссальной, но она окупится.

Информацию о солнечной активности берем у NASA Surface meteorology and Solar Energy. Годовой график для сетевой СЭС мощностью 15 кВт, установленной в Подмосковье, выглядит следующим образом*:

Годовой график для сетевой СЭС мощностью 15 кВт

* расчет усредненный, полученные значения могут варьироваться в пределах 10-15% с учетом особенностей крыши дома, угла расположения панелей.

Средняя величина выработки в годовом выражении — 19.200 кВт*ч.

Экономию по месяцам можно рассчитать, умножив значения, приведенные на графике выше, на тариф, действующий в Подмосковье, и представить так:

Расчет экономии

В годовом выражении экономия составит примерно 122.800 рублей.

При инвестициях в 1 266 346 рублей срок окупаемости оборудования составит 10 лет. Оборудование служит примерно 20—25 лет. За 10 лет с момента возврата вложенных средств вы сможете сэкономить 1 228 000 рублей.

Конечно, важно еще помнить о росте стоимости энергоресурсов. Мы этого не учитывали в расчетах, как и вероятность ввода в стране «Зеленого тарифа», по которому можно будет продавать излишки полученной через СЭС энергии электросбытовым компаниям и зарабатывать

Согласно статистике, за последние 12 лет цена на электроэнергию выросла в 7 раз (или на 620%), и стоимость услуги будет продолжать расти. По прогнозам, до 2030 года:

  • граждане России будут платить за электричество на 70% больше;
  • за ближайшие 10 лет электроэнергия подорожает в 5 раз;
  • доля расходов россиян на электроэнергию увеличится в 2,7 раз.

Если учесть, что солнечная электростанция не требует затрат на обслуживание, и солнечная энергия бесплатная, СЭС аргументированно можно считать не роскошью, а необходимостью для людей, которые настроены на осознанное потребление.

Экономить на электроэнергии с помощью солнечной электростанции

Коллекторная система отопления

Наибольшей эффективности и отдачи можно добиться, установив вместо солнечных модулей коллекторы – наружные установки, в которых под действием солнечного излучения происходит нагрев воды. Такая система является более логичной и естественной, так как не потребует нагревания теплоносителя другими устройствами.

Рассмотрим конструкцию и принцип действия приборов двух основных видов: плоских и трубчатых.

Плоский вариант для самостоятельного изготовления

Конструкция плоских установок настолько проста, что опытные мастера-умельцы собирают кустарные аналоги своими руками, часть деталей купив в специализированном магазине, часть соорудив из подручного материала.

Внутри стального или алюминиевого утепленного короба закреплена пластина, адсорбирующая солнечное тепло. Чаще всего она покрыта слоем черного хрома. Сверху теплопоглотитель защищен герметичной прозрачной крышкой.

Нагревание воды происходит в трубках, уложенных змейкой и соединенных с пластиной. Вода или антифриз поступает внутрь короба через впускной патрубок, нагревается в трубках и перемещается на выход – к выпускному патрубку.

Светопропускная способность крышки объясняется использованием прозрачного материала – прочного закаленного стекла или пластика (например, поликарбоната). Чтобы солнечные лучи не отражались, стеклянную или пластиковую поверхность матируют (+)

Существует два вида подключения, однотрубное и двухтрубное, принципиальной разницы в выборе нет. Но существует большая разница в том, каким способом теплоноситель будет подаваться к коллекторам – самотечным или с помощью насоса. Первый вариант признан неэффективным из-за слабой скорости передвижения воды, по принципу нагрева он напоминает емкость для летнего душа.

Функционирование второго варианта происходит благодаря подключению циркуляционного насоса, который подает теплоноситель в принудительном порядке. Источником энергии для работы насосного оборудования может стать энергосистема на солнечных батареях.

Температура теплоносителя при нагреве солнечным коллектором достигает 45-60 ºС, на выходе максимальный показатель – 35-40 ºС. Для повышения эффективности работы отопительной системы наряду с радиаторами используют «теплые полы» (+)

Трубчатые коллекторы – решение для северных регионов

Общий принцип работы напоминает функционирование плоских аналогов, но с одной разницей – теплообменные трубки с теплоносителем находятся внутри стеклянных колб. Сами трубки бывают перьевыми, запаянными с одной стороны и внешним видом напоминающие перья, и коаксиальными (вакуумными), вставленными друг в друга и запаянными с обеих сторон.

Теплообменники также бывают разными:

  • система преобразования солнечной энергии в тепловую Heat-pipe;
  • обычная трубка для перемещения теплоносителя U-type.

Второй вид теплообменников признан более эффективным, но недостаточно популярным из-за стоимости ремонта: при выходе из строя одной трубки придется производить замену всей секции.

Трубка Heat-pipe не является частью целого сегмента, поэтому поменять ее можно за 2-3 минуты. Вышедшие из строя коаксиальные элементы ремонтируют, просто сняв заглушку и заменив поврежденный канал.

Схема, объясняющая цикличность нагревательного процесса внутри вакуумных трубок: холодная жидкость под воздействием солнечного тепла нагревается и испаряется, уступая место следующей порции холодного теплоносителя (+)

Проанализировав технические характеристики коллекторов разного типа и обобщив опыт их использования, решили, что для южных областей больше подходят плоские коллекторы, а для северных – трубчатые. Особенно хорошо зарекомендовали себя в условиях сурового климата установки с системой Heat-pipe. Они обладают нагревательной способностью даже в пасмурные дни и ночью, «питаясь» минимальным количеством солнечного света.

Образец стандартной схемы подключения солнечных коллекторов к бойлерному оборудованию: насосная станция обеспечивает циркуляцию воды, контроллер регулирует процесс нагревания

Виды солнечных батарей для частного дома

Видов солнечных батарей насчитывается около десятка. Каждый обладает своими достоинствами и подходит для определенных условий. Но все можно разделить на два обобщенных вида: кремниевые и полимерные.

Кремниевые панелиПолимерная панель

Кремниевые батареи

В солнечных панелях данного вида используются особенные свойства кремния. Кванты света, попадающие на пластину, выталкивают электроны с орбиты атома. При этом создается определенное количество электронов, которого достаточно для образования тока.

Важно! Пары элементов недостаточно для возникновения мощности, которой бы хватило для хозяйственных нужд. Поэтому элементы соединяются параллельно или последовательно в панели, которые могут быть размером от нескольких см2 до десятков м2.
Одна панель способна обеспечить резервное питание для битовых приборовДесятки панелей, объединенные в одну систему. Кремниевые элементы отличаются высоким коэффициентом полезного действия, однако и по стоимости такие панели – одни из самых дорогих за счет сложности изготовления

Чтобы разобраться, сколько стоит солнечная батарея для частного дома, рассмотрим все виды кремниевых панелей:

Кремниевые элементы отличаются высоким коэффициентом полезного действия, однако и по стоимости такие панели – одни из самых дорогих за счет сложности изготовления. Чтобы разобраться, сколько стоит солнечная батарея для частного дома, рассмотрим все виды кремниевых панелей:

Монокристаллические.

Главная особенность – все ячейки, поглощающие свет, повернуты в одну сторону. Благодаря этому, монокристаллические батареи обладают наивысшим КПД (около 22%), но максимальная энергоотдача происходит только при направленности ячеек прямо к солнцу.

Обратите внимание! Во время заката, рассвета, а так же в пасмурные дни передача энергии таких батарей заметно снижается, поэтому данный вид панелей идеально подходит только для южных стран.

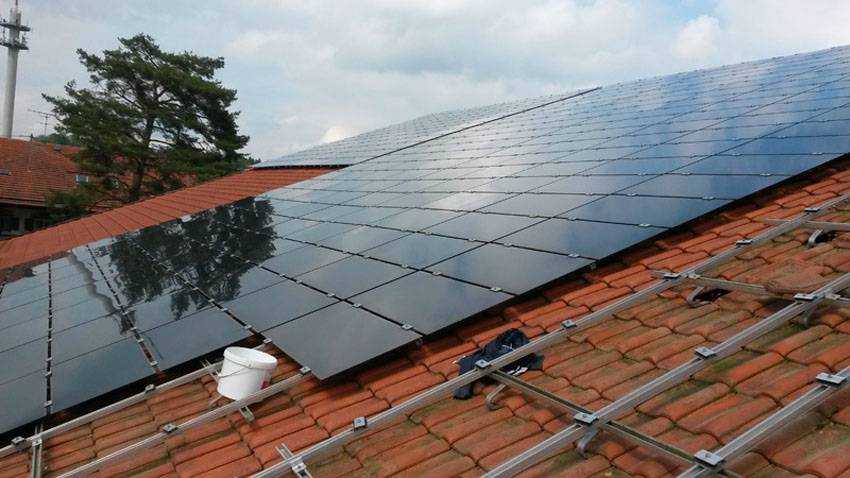

Монокристаллическая панель черного цвета

Поликристаллические.

Кремниевые ячейки в батареях данного типа направленны в разные стороны. Поэтому они менее результативны при прямом попадании солнечных лучей (КПД равен 18%), но имеют отличный показатель энергоэффективности в пасмурную погоду. Так что они лучше подходят для регионов с небольшим количеством солнечных дней в году.

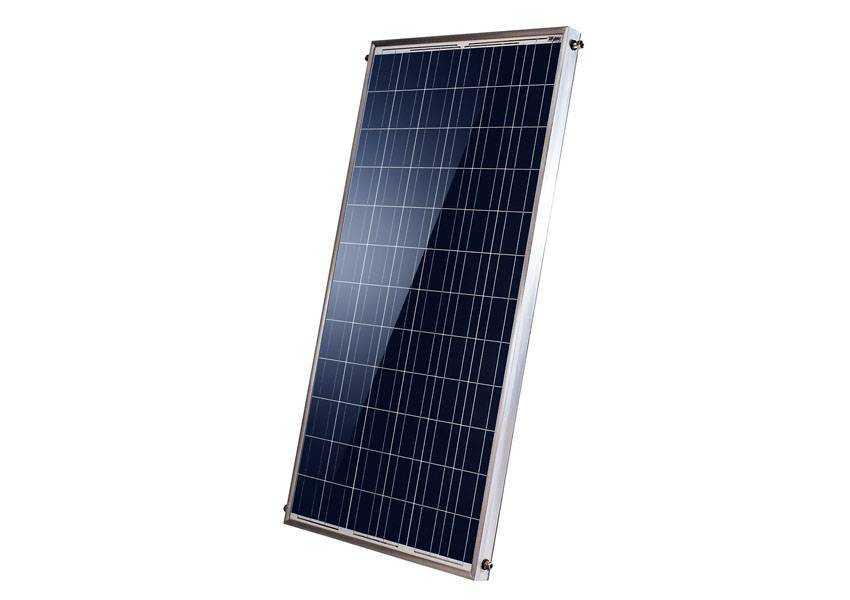

Поликристаллическая панель синего цвета

Аморфные.

Аморфные панели производят путем напыления тонкого слоя кремния на подложку. Они обладают очень маленьким КПД (5-6%), однако обладают двумя неоспоримыми преимуществами:

  1. Самая высокая (в сравнении с двумя предыдущими видами) эффективность в пасмурную погоду.
  2. Низкая цена.

Современные аморфные панели на крыше загородного дома

Гибридные.

Особенность таки панелей заключается в объединении кристаллов и аморфного кремния. Благодаря этому, эффективность в солнечную погоду у них как у монокристаллических панелей, а в пасмурную как у аморфных.

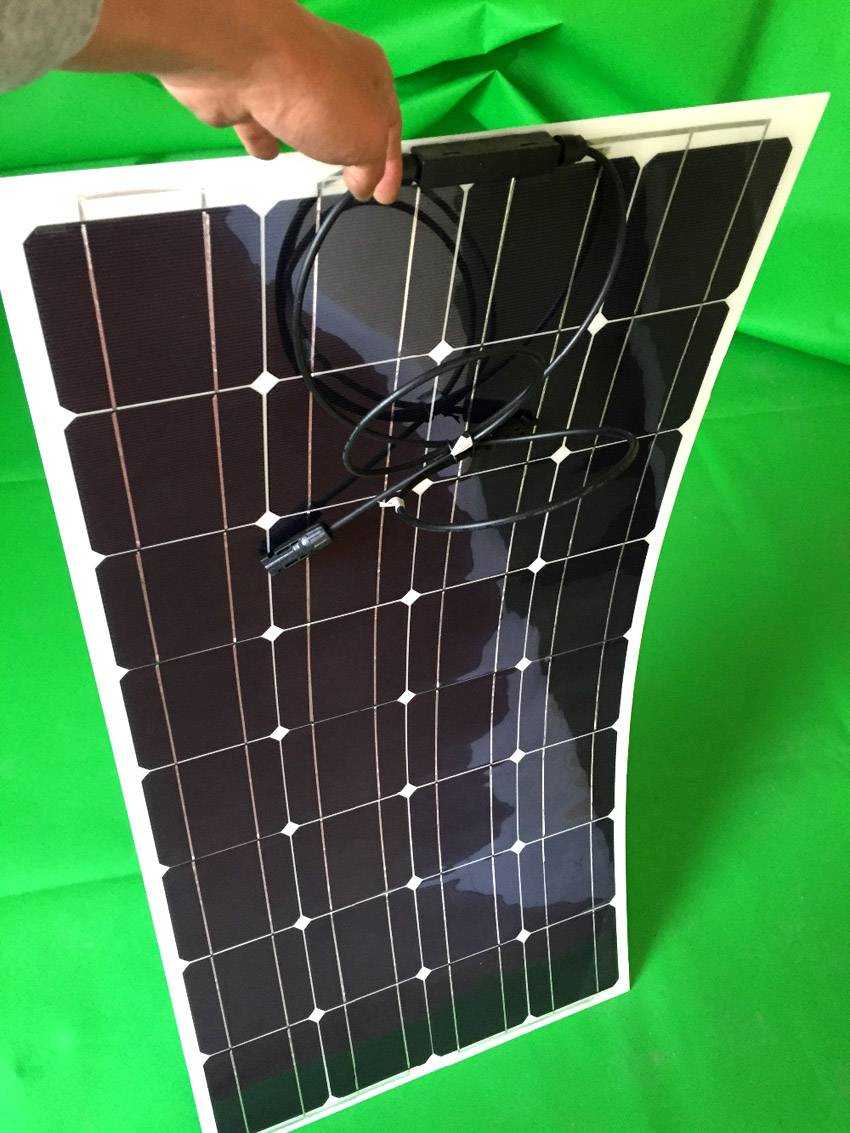

Гибридная панель

Полимерные батареи

Данный преобразователь состоит из подложки, электродов, полимерного активного и защитного слоев. Такая батарея гибкая и легкая, кроме того ее можно резать, изготавливая устройства любых форм и размеров.

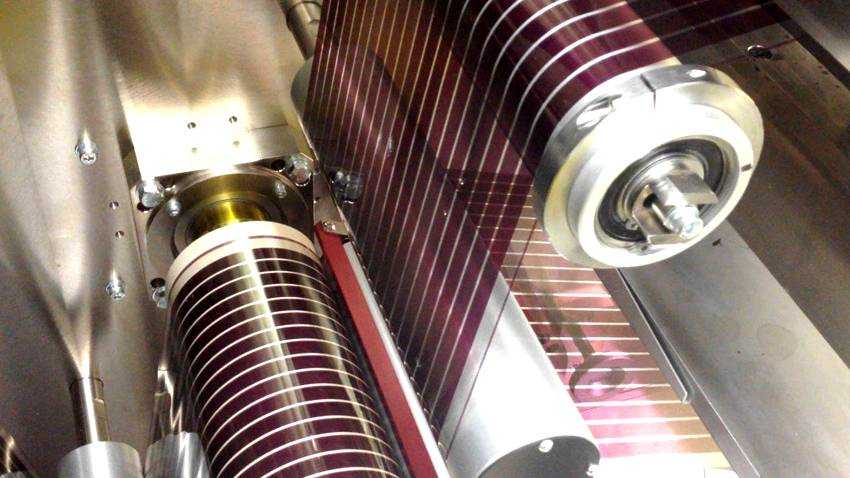

Процесс изготовления рулона полимерной батареи

Полимерные солнечные батареи – пока только развивающий вид преобразователей, отличающийся небольшим КПД (около 6,5%), малым весом, низкой стоимостью и высокой экологической безопасностью.

Стоимость системы

Фиксированной стоимости индивидуального отопления с использованием солнечных коллекторов не существует, так как в ней всегда присутствует котел, и каким он будет – напольным или настенным, конденсационным или традиционным, газовым, дизельным или электрическим – решается под каждый конкретный дом. Также, как и в любой другой отопительной системе, цена будет складываться из таких показателей, как площадь дома, расчет теплопотерь, наличие и площадь теплых полов.

В случае с организацией горячего водоснабжения посредством подключения солнечных коллекторов, существуют разработанные пакетные предложения, так как необходимый объем воды можно классифицировать по количеству проживающих в доме людей и общему числу потребителей. Например, стоимость системы горячего водоснабжения с использованием плоского солнечного коллектора немецкой компании Huch EnTEC составит около 165000 рублей. В эту сумму входят также все необходимые крепепжи, термостатический смеситель, группа подключения расширительного бака, бивалентный водонагреватель, группа безопасности водонагревателя, незамерзающий теплоноситель для гелиосистемы.

Последствия развития солнечной энергетики, влияние на окружающую среду

При последующем развитии солнечной энергетики будут увеличиваться площади затемнения земель, что приведет к изменению почвенных условий в данной местности и к изменению целой экосистемы региона. Расположение энергетических станций вызовет нагрев воздуха вследствие прохождения солнечного излучения через панели, да еще сконцентрированного отражателями. Это приведет к изменению температурного режима, влажности, а затем направления ветров. Также велика вероятность перегрева и самовозгорания системы. При длительной эксплуатации и очистки солнечных модулей жидкостью возрастает вероятность загрязнения питьевой воды.

Сегодня продолжаются работы и исследования в области альтернативной энергетики В Африке из водорослей гиацинта производят экологически чистый биогаз.

Вывод

На сегодняшний день объемы электронного мусора не настолько велики по мировым масштабам, поэтому никакой угрозы не несут. Однако, зная, что через 20 лет их объемы значительно возрастут, то задача их эффективного использования, переработки по завершению эксплуатационного срока стоит на первом месте в программе дальнейшего развития. Некоторые задачи уже получили свое решение, а над некоторыми ученые продолжают трудиться.
