Как сделать слив для душа в полу: подробная инструкция по монтажу

Конструкция душевого трапа

Прежде, чем начать установку душа без поддона, следует разработать смету и определить, в каком месте ванной комнаты будет находиться канализационный трап. Трапы бывают разными, вплоть до того, что есть трапы, благодаря которым можно принимать душ в неотапливаемом помещении (например, если в помещении по мере надобности используется система «тёплый пол»). Трапы выдерживаютнагрузку от 300 кг до 7 тонн, а также температурные перепады окружающей среды от -50 до +900С. Однако максимальная температура отводящей жидкости не должна превышать 850С, поэтому сливать очень горячую воду не стоит. Если же это произойдёт, то с канализационным трапом ничего не случится, только максимальная нагрузка на него уменьшится до 150 кг. Вертикальный трап больше востребован у владельцев загородных домов и коттеджей, где есть возможность вывести канализацию из пола. Горизонтальный трап подходит больше для душевых комнат, расположенных в квартирах многоэтажных домов, где соединение с канализацией проходит путём бокового соединения с приданием небольшого угла слива воды в канализационную трубу. В комплект душевого трапа входят:

  • декоративная решётка, которая устанавливается на корпус трапа и опирается на его поверхность. Наружная поверхность решётки находится на одном уровне с бортами трапа.
  • сифон (в систему входят гидрозатвор, «сухой» затвор и механический затвор). Гидрозатвор служит для отведения неприятных запахов в тёплых помещениях, где часто пользуются водостоком. «Сухой» затвор — это поплавковая конструкция, которая реагирует на пересыхание и предотвращает проникновению неприятных запахов из водоотводной трубы. Механический затвор используется в неотапливаемых помещениях и представляет собой незамерзающую конструкцию.
  • водоотводящее кольцо позволяет в случае разрыва гидроизоляции уйти воде обратно в сток через специальные отверстия в кольце.
  • прижимной стальной фланец нужен для герметичного соединения гидроизоляции с корпусом трапа.

Выбор места для трапа

Где будет расположен трап, нужно определиться решетку на стадии проектирования. Дело в том, что устройство будет установлено в полу. Значит, необходимо заблаговременно подготовить сам пол и подвести все нужные коммуникации. Напольное покрытие должно иметь уклон к трапу, лишь так вода будет отводиться из душевой. Вариантов мест установки не так уж большое количество:

  • По центру. В этом случае наклон пола должен быть со всех сторон. Как раз таковой вариант чаще всего употребляется.
  • По краю. Таковой вариант подразумевает уклон пола в одну сторону. В этом случае имеется возможность установить долгий щелевой трап. Такие устройства отличаются высокой пропускной свойством и элегантным внешним видом.
  • В углу. Тут, так же как и в первом случае, уклон должен быть у всего пола по направлению к трапу. В таком варианте комфортно применять устройства треугольной формы.

Конструкция душевой кабины

Монтажная схема душевой кабины

При выборе такого устройства, нужно особое внимание обратить на его конструкцию, так как от этого во многом зависит удобство использования, долговечность. При выборе конструкции, нужно определиться с тем, какой нужен вид душевой кабины, они могут быть открытого, закрытого и встраиваемого типа

Потом нужно обратить внимание на размеры и форму, они должны соответствовать месту установки.

Перед тем как выбрать такое устройство, необходимо изучить канализационные коммуникации в доме, после чего выбирается конструкция ограждения душевой кабины, и произвести оценку материала, из которого она была изготовлена.

На функциональность и особенности установки влияет тип душевой кабины. Что касается стоимости, то это тоже во многом зависит от типа.

Останавливать свой выбор на душевой кабинке открытого типа следует, если бюджет покупки небольшой, в ванной комнате такое устройство устанавливается без труда. Крыши у таких устройств нет, собственное ограждение может быть со всех сторон, могут они огораживаться и с 1-ой или 2-х сторон, в том случае, если прилегают к стенам ванной комнаты. Такие устройства могут быть сборными, поэтому удобство их эксплуатации зависит от качества монтажных работ.

Закрытая кабина укомплектована поддоном, дверцами, стенками, душем. Они могут быть даже с баней или гидромассажем.

Если нужно устройство с максимальной функциональностью, то нужно приобрести душевую кабину закрытого типа. Такие устройства огорожены со всех сторон, у них есть крыша и встроенный поддон. Продаются они в уже собранном виде: чтобы их использовать, нужно просто подключить воду к водопроводу и канализации. Такое устройство хорошо тем, что его можно установить в том месте ванной комнаты, где это удобно.

Встраиваемые душевые кабины относятся к самому высокому ценовому сегменту, они устанавливаются в нише между стенами, огораживаются со всех сторон, в качестве ограждения могут быть стены ванной комнаты. Такое оборудование имеет парогенератор, для банных процедур есть удобные сиденья. Можно сделать наружную отделку, которая подходит для внешнего вида ванной комнаты.

При выборе следует обратить особое внимание на душевые кабины с ванной, которые называются гидробоксами. Это устройства многофункционального типа совмещают полезные функции функциональной ванны и душевой кабины

Монтаж душа с трапом

Сначала нужно понять, какая будет толщина каждого слоя пола в ванной комнате. Определим нижнюю точку пола по высоте самого трапа, так как он не должен быть выше пола. Потом определим где именно будем устанавливать, так как он должен находиться в соответствии с уровнем пола. Но если речь идёт о простой душевой кабинке слив можно устанавливать где угодно, но обычно это делается в углу.

Прокладка канализационной трубы и соединение её с концом трапа. Это элементарная работа, которая заключается в прокладывании к месту, где будет находиться слив, трубы и на её конец с помощью специального уплотнителя, крепится трап

Очень важно правильно зафиксировать его, это делается с помощью быстрозастывающего раствора типа алебастра. Хорошо закрепить нужно, чтобы при заливке стяжки, она сохранила своё положение, и не получилось наклона, который приведёт к засорам трубы

Далее, надо заняться стяжкой пола. Для установки трапа нужна разуклонка – наклон плоскости пола должен обеспечивать слив воды. Делается разуклонка просто главное правильно расставить маяки. Рассмотрим самый распространённый пример, когда слив расположен по центру помещения. Берём трап за самую нижнюю точку стяжки и переносим её на стены уровнем, потом полученную отметку поднимем на 15— 20 мм — исходя из площади помещения.

https://youtube.com/watch?v=oxaKPEcARvc

Возьмём нити и протянем их от одного угла комнаты к другому углу трапа. В результате мы получим четыре нити, напоминающие грани перевёрнутой пирамиды. Установим маяки к этим нитям, но поставим их не в четырёх направлениях, а не в одном. И соответственно заливаем не одну плоскость, а четыре, отделённые друг от друга нитями. Маяки устанавливаем вдоль стен, которые служат основой грани пирамиды. Заливка стяжки проходит по очереди – от первой грани до четвёртой. Если помещение большое — таких граней может быть больше, но в основном это стандартные четыре плоскости.

Устанавливается трап в бетонную стяжку так, чтобы получился оптимальный наклон всего пола в душевой комнате, но не был выше керамической плитки. Напольная плитка в ванной комнате, не должна впитывать воду больше чем на 1,5% своей массы, тогда как у обычной плитки этот показатель может быть и 11%. Также плитка не должна быть гладкой, чтобы исключить возможность поскользнуться на мокром полу. При креплении плитки используют клей, создающий крепкое соединение плитки с полом, и не разрушающейся в условиях влажности. Между плитками швы затираются водостойкими затирками.

Выбор места расположения

Место, в котором будет располагаться трап, нужно выбрать еще на стадии проектирования. Почему? Потому что оборудование будет монтироваться в полу. Поэтому его нужно заранее подготовить. В него устанавливается труба, которая будет соединена с канализацией

Важно сделать уклон не меньше 3º, чтобы вода без препятствий стекала по трубе. Потом делается углубление, в которое будет установлен трап

Но тут есть два варианта развития:

  1. Когда душ оборудуется при строительстве дома, проблем возникнуть не должно. Ведь в таком случае проект включает в себя монтаж системы канализации, с выводом под все средства коммуникации. Поэтому пол и стяжку делают так, чтобы обеспечить правильный угол слива воды с трапа и монтируют стоковую трубу.
  2. Если здание уже построено, возникает вопрос, где именно делать слив? Вы можете сделать устойчивый настил путем поднятия пола и выводить слив в систему канализации, или же снимать стяжку, делая новый водоотвод.

Угол наклона

Поместить трап можно в таких местах:

  • В центре, где наклон пола должен быть со всех сторон к сливу.
  • В углу, когда используется трап треугольной формы. Тогда уклон пола должен быть со всех сторон и направлен к сливу.
  • По краю, где уклон будет направлен только в одну сторону. В таком случае применяют щелевой трап.

3.Установка стекол на переднюю раму

Общая схема сборки передних стекол

Видео, сборка передней рамы душевой кабины Тритон.

https://youtube.com/watch?v=xUy_jwyc5GY

Первое, вставьте передние неподвижные стекла в вертикальные профиля, используйте при этом резиновый уплотнитель,отрезав необходимое количество.

С другой стороны используя держатель стекла В18, закрепите стекло. Оденьте на край стекла отсекатели В22, отрезав необходимое количество.

Прикрутите к краям горизонтальных профилей резиновые отбойники В17. Прикрутите только 4 шт, остальные 4 шт, мы прикрутим позже, во время сборки дверей.

Обработайте места стыка стекла и профиля силиконовым герметиком.

Второе, соберите двери душевой кабины. Прикрутите ролики душевой кабины на двери, два двойных ролика вверх, и два одинарных вниз.

С одной стороны двери установите отсекатели В22, отрезав необходимое количество ножницами.

С другой стороны двери установите магнитные уплотнители В23,отрезав необходимое количество ножницами.

Третье, прикрутите к дверям ручки.

Четвертое, навесьте двери горизонтальные на профиля. Заведите вначале верхние ролики в верхние профиля. Затем нажав кнопочки на нижних роликах заведите их в нижние профиля.

После этого сомкните двери, чтобы они плотно закрылись, и прикрутите к горизонтальным профилям оставшиеся резиновые отбойники В17. После этого ваши двери должны плотно закрываться. И расстояние между отбойниками и центром дверей должны быть одинаковые с двух сторон.

Советы от профи

Трап – это уникальное приспособление, способное сохранить свободное пространство в ванной комнате. Но при монтаже самостоятельно необходимо учитывать множество нюансов, поскольку именно от этого зависит, будет ли вся конструкция выполнять необходимые функции. Вы можете выбрать наиболее подходящий вариант по типу конструкции и способу размещения.

При выборе трапа в магазине необходимо учитывать его высоту. Именно от этого зависит, на сколько сантиметров необходимо будет поднимать уровень пола и корректировать наклон. И чем выше конструкция, тем больше воды за одну минуту пропускает трап. Конструкции с регулируемым по высоте корпусом считаются самым практичным вариантом.

При выборе типа затвора специалисты советуют рассмотреть оба варианта, но при этом важно знать, что надежность универсального гидрозатвора несколько ниже. Саму конструкцию может сорвать, а также если вовнутрь попадет волос или нить от мочалки, велика вероятность, что затвор быстрее выйдет из строя

Отводная труба, которая соединяет трап и канализацию, должна быть максимально короткой и не иметь изгибы. Соединение обязательно должно иметь уклон в сторону канализации.

Для теплоизоляционного слоя специалисты рекомендуют выбирать экструдированный пенополистирол. Он имеет большую твердость и больше защищен от влаги.

Перед установкой трапа подберите наиболее подходящее положение. Поэкспериментируйте с плиткой. Общий вид напольного покрытия должен выглядеть гармонично и целостно. Постарайтесь выбрать такое положение, чтобы между трапом и стеной помещалось кратное количество плитки, тогда вам не понадобится подрезать некоторые элементы. Идеальным вариантом будет размещение декоративной решетки трапа вместо одной напольной плитки. Но если плитка слишком большая, то можно уложить ее таким образом, чтобы решетка находилась внутри трех или четырех элементов.

Монтаж, инструменты

Установка трапа выполняется одновременного с устройством влагонепроницаемого напольного покрытия. Поэтому исполнителю потребуются ведра, лопатка или миксер для приготовления бетонного раствора, шпатели и мастерки для его равномерного нанесения. Для удаления имеющегося покрытия понадобится перфоратор, зубило и молоток. Кроме этого, исполнителю необходимы рулетка, линейка, угольник, нож, лазерный нивелир, плиткорезы, отвертки, кусачки, лобзик. Потребуется также широкий перечень материалов: цементно-песчаная смесь для стяжки, керамзито- или пенобетон, листовой пенополистрирол для теплоизоляции, гидроизоляционная мембрана, герметизирующая мастика, изопласт, плиточный клей, паста-герметик для затирки швов и конечно же трап с полной комплектацией.

Пенополистирол Пеноплэкс Комфорт 1185х585х20мм. Фото Максидом

Монтаж выполняется последовательно:

* Подготовительные работы. Самым простым вариантом монтажа трапа является его установка на этапе строительства. Бетонный монолит пола частного дома обеспечивает успешную установку вертикального канализационного отвода. А для квартир толщины стяжки недостаточно даже для монтажа горизонтального трапа, поэтому уровень пола необходимо поднять на 10-15 см. В эксплуатируемых помещениях необходимо снять старое покрытие и убрать мусор. На образовавшемся основании должна остаться только канализационная труба.

* Прокладка канализации, внесение необходимых изменений в систему.

* Гидроизоляция пола может выполняться в соответствии с различными технологиями: из рулонных материалов, обмазочная изоляция битумной мастикой или наклеивание мембраны.

* Монтаж душевого трапа, инструкция предоставляется в комплекте со сливом, поэтому подробно останавливаться на этом не будем. Для каждой модели существуют собственные рекомендации от производителя, которым НЕОБХОДИМО следовать и тогда работы не займут много времени. Процесс установки трапа представлена в следующем видео, что позволяет понять принцип выполняемых работ.

* Заливка стяжки. Если уровень пола необходимо поднять, заливка осуществляется в несколько слоев.

* Финишные работы. Поверхность пола высушивается, затем выполняется отделка. В качестве отделочного материала используется  плитка или кафель, которые укладываются от трапа к стенам. После высыхания раствора слив собирается окончательно и монтируется декоративная решетка.

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

  • Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте. Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор
  • Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние. Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны
  • Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

  • Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение. Принцип действия сухого затвора в сливном трапе
  • Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.
  • Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию. Принцип работы «сухого» затвора
  • Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Материалы

Главное требование к трапу в душе – он должен быть выполнен из антикоррозийных материалов, поэтому производители выпускают трапы из пластика или из нержавеющих металлов. Иногда можно встретить модели и из комбинированных материалов.

Для корпуса производители выбирают:

  • Пластик – самый доступный вариант, может применяться в жилой квартире.
  • Нержавеющая сталь – обладает отличными антикоррозийными свойствами и отличается надежностью и долговечностью. Отвечает строгим санитарно-гигиеническим требованиям. Такой корпус может использоваться в больницах, санаториях, детских учреждениях, бассейнах.
  • Чугун – дорогостоящий и надежный материал. Такой корпус обладает отличной пропускной способностью и стойкостью к коррозии. Срок службы составляет около 50 лет. Может использоваться в общественных душевых, банях или бассейнах.
  • Металлопластик – относится к категории комбинированных моделей.

Особой популярностью пользуются цвета хром и бронза, они отлично подходят как для классических, так и для современных стилей. Решетки защищают водопровод от забивания небольшими частицами и волосами и способны выдержать внушительный вес – около 300 кг.

Лицевая часть изготавливается из прочных материалов:

Критерии выбора трапа

Выбор трапа — это ответственная задача, так как выполнять его демонтаж крайне сложно. Чтобы заменить уже установленный трап придется разбирать покрытие пола и снимать стяжку. В первую очередь при выборе изделия учитывается его размер, обычно он определяется исходя из среднего объема стоков. В душевую кабину обычно подходят трапы среднего размера с хорошей пропускной системой.

Материал трапа не имеет большого значения, чаще всего используется пластик. Но можно остановить выбор и на нержавеющей стали, она не поддается коррозии, долговечна и надежна. Тяжелые чугунные конструкции в квартирах обычно не устанавливаются. Очень важным является диаметр и направление отвода сточных вод.

Для выбора трапа с последующей установкой в душевую систему можно выделить оптимальные характеристики, но некоторые моменты нужно учитывать в индивидуальном порядке.

  • Встроенный сифон— это обязательное требование ко всем трапам, установленным внутри жилого помещения.
  • Пропускная способность не должна быть менее 1,2 литра в секунду.
  • Наличие уплотнителей;
  • Решетки могут выдержать различные степени нагрузки, в данном случае она должна быть рассчитана на класс А.
  • Конструкция трапа должна предусматривать регулировку его глубины исходя из высоты покрытия пола.
  • Трап должен иметь втулочное сечение аналогичного диаметра, что и канализационный трубопровод, обычно 110 мм, это касается вертикального слива. Для горизонтального обычно диаметр — 50 мм.
  • Присутствие инструкции монтажа всегда приветствуется.

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

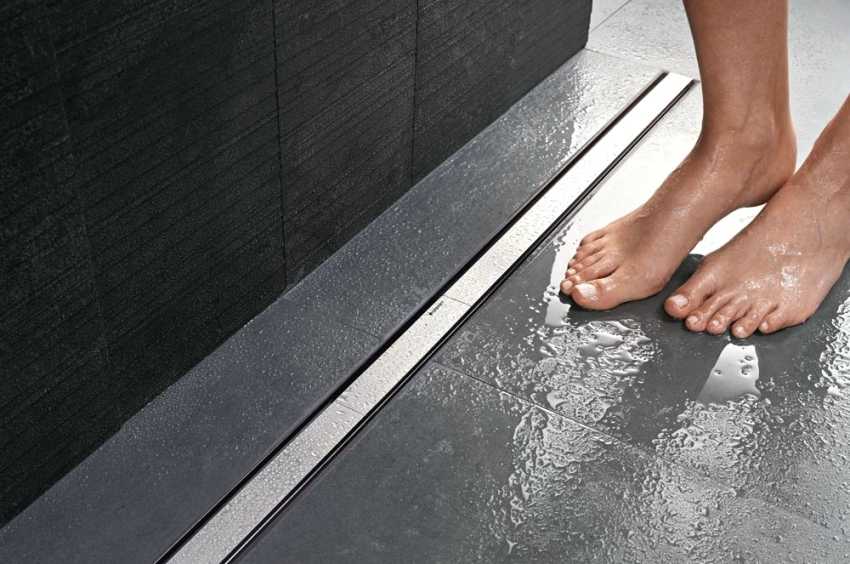

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

  • выполняет фильтрацию сточной воды от крупных загрязнений;
  • обеспечивает полную герметизацию с напольным покрытием;
  • защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

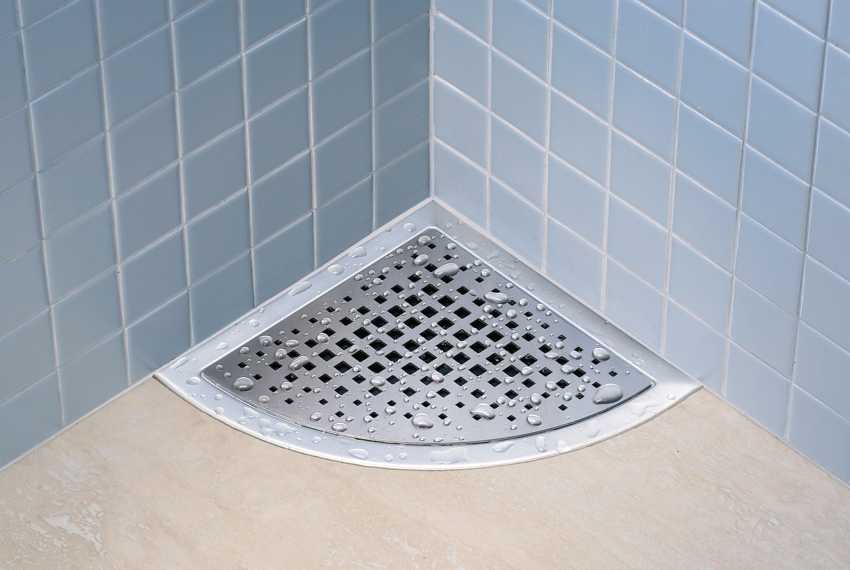

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

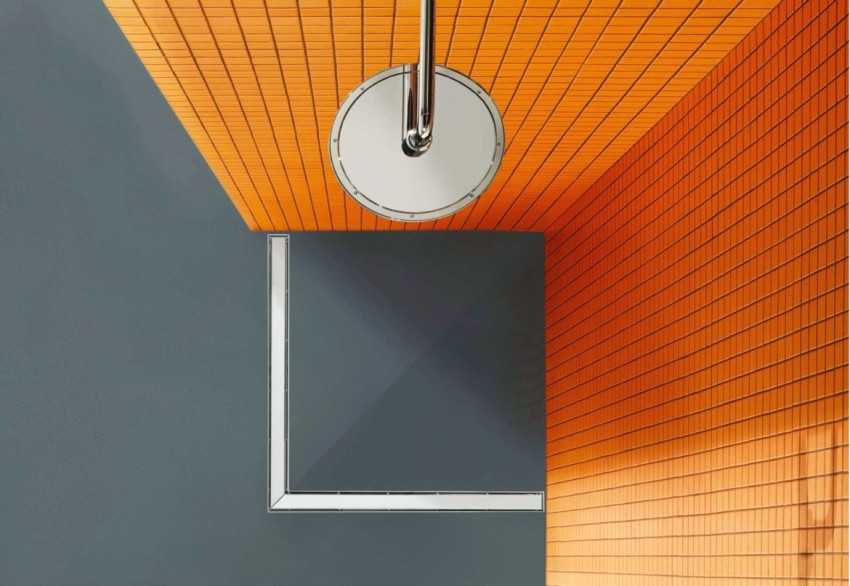

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Дизайн и выбор материала

Наиболее простой в исполнении вариант для создания оригинального дизайна – это мозаика для душевой кабины. Ее удобно укладывать при декорировании пола (мелкие фрагменты не требуют применения плиткореза и укладки по линиям). Что особенно актуально, так это то, что для выведения рисунка возле решетки трапа не требуется особого умения.

Также интерьер душевых кабин можно создать своими руками, комбинируя различные природные материалы. Например, сочетание дерева и камня создаст атмосферу индивидуальности. А пластик в комплексе с морской или речной галькой на полу добавит в интерьер не только стиль, но и комфорт.

Наиболее дорогим и долговечным считается мрамор. Покрытие из него может простоять более ста лет.

Для сборки душевой кабины вам потребуются следующие инструменты

В комплект поставки с душевой кабиной не входят!

  • Герметик (с пистолетом для нанесения)
  • Шуруповерт
  • Сверло Ø1-3мм
  • Отвертка крестовая
  • Карандаш
  • Пассатижи или гаечные ключи
  • Уровень

Некоторые душевые кабины по заявлению производителя собираются без герметика. Но даже для таких душевых кабин вам все равно потребуется герметик. Им необходимо обработать отверстие слива душевой кабины, закрепить водоотсекатели и магнитные уплотнители, и прочие мелкие опции при их наличии, например обработать отверстие под радио и форсунки.

 Во всех остальных душевых кабинах герметик обязателен.

С его помощью обрабатываются все неподвижные элементы. Места стыков задней стенки между центральной панелью и поддоном, места стыков передней рамы и поддона, крепление слива и форсунок, установка уплотнителей и водоотсекателей.

Стеклянные душевые кабины поставляются в разобранном виде, в картонных коробках. Количество коробок на одну душевую кабину от 3 до 5 (зависит от производителя)

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см.  Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

  • Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
  • Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

  • Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному

Выбирайте тот вариант, который лучше подходит для ваших условий

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Что это и чем он так хорош?

Допустим, у вас дома уже стоит душевая кабина из плитки, и вы с успехом ее используете, но наибольшую сложность в эксплуатации у вас вызывает лоток либо вы просто хотите обустроить современный душ у себя дома и никогда ранее с ним не сталкивались? Тогда вам наверняка понадобится трап. Нет, не морской, а душевой.

По сути, это название – несколько извращенная форма английского слова – trap, что в переводе означает «ловушка»
. В отличие от обычного сифона она имеет более продвинутую конструкцию и обеспечивает сразу не одну, а несколько функций. К их числу относятся:

  • отвод использованной воды;
  • скрытие неприятных запахов;
  • удерживание мусора.

Если первая функция вполне понятна, то оставшиеся две вызывают некоторые вопросы.

Что касается скрытия запахов, то она реализуется несколькими путями, которые обусловлены особенностями конструкции. Они составляют ноу-хау производителя и будут иметь различную степень эффективности в каждом отдельном случае.

Что касается удерживания мусора – то это особое преимущество, которое дает трап. Все, что попадет в него – от волос до ювелирных украшений – останется внутри конструкции до элементарной чистки, в то время как обычные сливы требуют профессиональной работы сантехника, а то и ремонтника.

Монтаж сливного трапа: вариант для душевой кабины под плитку с сухим затвором, решетка для бани из нержавейки, ванной, бассейна

Главный элемент аварийного слива — это трап: плоский сифон, заключенный в кубический корпус. К трапу присоединяется отводящая труба, которая соединяет его со стоком канализации. Трап и отвод утоплены в напольной стяжке. Между основной стяжкой и стяжкой слива, на которую непосредственно укладывается кафель, прокладывают гидроизоляционную подложку. Такая изоляция нужна, чтобы обезопасить плиту перекрытия от контакта с водой, просачивающейся сквозь поры бетона.

Если ванная комната совмещена с туалетом, а с вертикальным выпуском, то можно просто заменить его аналогичным с косым либо горизонтальным выпуском. Это позволит установить на уровне пола канализационный тройник и направить сточную воду из трапа в него, а не выдалбливать в стяжке отверстия под трубы, докучая соседям.

Важно правильно сделать слив в ванной, грамотно установить оборудование. Если трап установлен с нарушениями технологии, помещение может затопить
