Откатные ворота

Содержание статьи

  • 1. Инструкция к работе
  • 2. Правила монтажа
  • 3. Правильно обустроенный фундамент – залог успешной работы
  • 4. Подготовка закладного элемента
  • 5. Электричество
  • 6. Монтаж воротной рамы
  • 7. Установка роликовых оснований и полотна
  • 8. Монтаж верхнего ограничителя
  • 9. Фиксирование концевого ролика и заглушек
  • 10. Монтаж уловителя верхнего и нижнего
  • 11. Видео

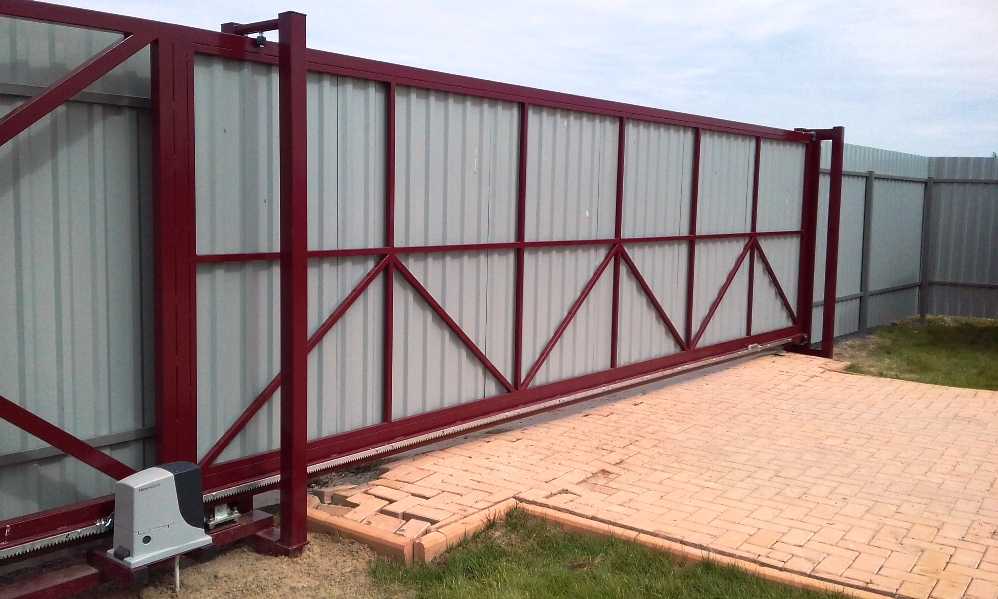

Ворота с откатным механизмом являются сложной технической конструкцией, и их монтаж лучше доверить профессионалам. Но если вы хорошо владеете строительным инструментом и умеете читать чертежи, то установка откатных ворот своими руками будет зависеть только от вашего усердия.

Перед тем как приступить к монтажу, нужно ознакомиться с техническими требованиями, без соблюдения которых правильно установить откатные ворота не получится.

Все комплектующие и составляющие конструкции откатных ворот должны подбираться строго с соблюдением нормативных нагрузок, чтобы в последующем ворота не провисли.

Все механизмы, которые отвечают за качество работы, должны крепиться при помощи электросварки.

При открытии воротного полотна оно должно отходить во внутреннюю часть двора, и вам обязательно нужно предусмотреть столько места, чтобы оно полностью уходило за ограду.

Установка своими руками

Если вы решили самостоятельно установить откатные ворота, то вам понадобятся следующие инструменты:

  • Лопата;
  • Сварочный аппарат;
  • Лом;
  • Рулетка;

  • Уровень;
  • Молоток;
  • Дрель (запаситесь сверлами по металлу);
  • Болгарка.

Полотно раздвижных ворот нужно устанавливать вдоль забора. Заранее позаботьтесь о свободном пространстве для откатки створки. Для этого рекомендуется приготовить подробный чертеж будущей конструкции. Купите все необходимые материалы в специализированных магазинах и приступайте к монтажным работам.

Для начала изготовьте и установите столбы. Можно использовать простые бетонные варианты, прочную металлическую трубу или деревянные бруски. Специалисты рекомендуют бетонировать данные детали, чтобы они были более устойчивыми и надежными.

Теперь можно переходить к укладке фундамента. Его следует разместить вдоль забора и качественно забетонировать. Для этого необходимо подготовить траншею с глубиной около 1 м и шириной не меньше 0,5 м.

Далее следует заняться изготовлением металлической части откатных ворот. Для этого пригодится металлический швеллер (его ширина должна составлять 14-15 см, а длина должна равняться длине фундамента). После этого к швеллеру нужно приварить небольшие ножки из металла диаметром 13 мм. Затем металлическую часть необходимо уложить в выкопанную траншею (ножками вниз) и забетонировать.

Теперь нужно подождать неделю до того момента, пока бетон полностью не высохнет. Это время не стоит терять зря – лучше заняться изготовлением откатных ворот.

Еще одним важным этапом является сварка и покраска щита. Сначала при помощи болгарки необходимо удалить с металлических оснований следы коррозии (если таковые имеются), а также заметные масляные следы. После этого материал нужно обезжирить (для этого подойдет бензин). Далее следует нанести специальную грунтовку с антикоррозийными свойствами и оставить конструкцию до полного высыхания.

После нанесения и высыхания грунтовки можно переходить к процессу варки рамы. Для этого пригодится рельс с длиной в 6 м. Его нужно положить так, чтобы разрез смотрел вниз. Затем к нему следует приварить профильную трубу. Ее размер должен составлять 60х30х2 мм. Далее на эту трубу устанавливаются вертикальные стойки и так же привариваются. Эти детали должны иметь аналогичный размер.

Не забудьте о последнем, но не менее важном штрихе – варите внутреннюю трубу с размером 40х20х2. В завершении необходимо обработать и зашлифовать получившиеся швы, чтобы конструкция выглядела аккуратно, а потом нанести на готовое полотно еще один слой грунтовки

Щит можно красить при помощи обычной кисти, но лучше пользоваться специальным краскопультом. Тогда весь процесс займет меньше времени, а результат вас обязательно порадует. После того, как краска полностью высохнет, следует обшить основу деревом, пластиковым листом или профнастилом.

Теперь можно переходить к установке механизма ворот. Роликовую систему нужно установить на швеллер. Закрепление этой детали происходит с помощью боковой части. Затем роликовую систему укладывают на специальные тележки. После этого полотно следует установить вдоль забора и приварить. Что касается улавливателей и подвижных роликов, то их следует закрепить на несущих столбах. Для фиксации этих деталей можно использовать сварку, дюбели или хомуты.

Управление воротами может происходить с помощью автоматической системы. Ее вполне можно собрать своими руками. Более того, такая работа позволит сэкономить деньги, поскольку собственноручный сбор автоматики обойдется намного дешевле, чем покупка готовой системы. Но не думайте, что изготовить свою автоматику будет просто. Для этого понадобится немало усилий и свободного времени.

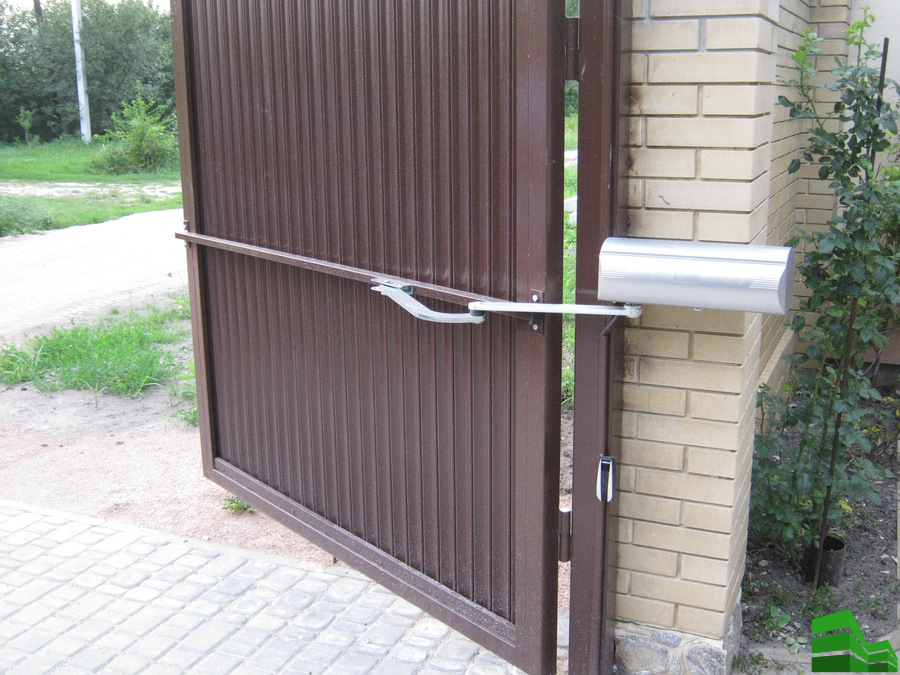

Установка приводов распашных ворот

Прежде чем установить автопривод, подводят электрическое питание 220В к управляющему устройству. Для этого применяют выключатель и стабилизатор для контроля напряжения

Последнее устройство важно тем, что предотвращает возникновение неисправностей автоматики при перепаде напряжения. Такое обычно случается во время той же грозы

От блока кабеля проводят к электроприводам и защитным фотоэлементам. Комплект крепежных деталей фиксируют к воротной створке.

Следующую крепежную деталь крепят к противоположной несущей стойке. Исключительно после этих действий приступают к установке приводного устройства.

К блоку подводят провода для подключения привода и элементов безопасности. Сам блок управления рекомендуется устанавливать на внутренней части воротного полотна поблизости. Для платы управления системой привода используют защитный кожух из пластика.

Защитные элементы устанавливают на конкретной высоте на стойках

ВАЖНО! Их крепления должны быть строго параллельными друг другу. Световую лампочку крепят над конструкцией, чтоб ее видно было со всех сторон

Но про эти детали поговорим подробнее ниже.

После сборки конструкции приступают к программированию платы. Согласно инструкции, проводят настройку платы и пультов управления. Еще раз хочется отметить, что любой человек с базовыми знаниями все это может выполнить самостоятельно. Но, работа специалиста всегда будет отличаться качеством и надежностью.

Существуют два варианта открытия распахивающихся ворот: внутрь и наружу.

Открывание створ внутрь двора

Приводные устройства следует фиксировать на средних ребрах жесткости короба. Если такая возможность отсутствует, то допускается крепление чуть выше или ниже середины. При этом лучше, если кронштейн будет закреплен на жесткой трубе. Следует добиться того, чтобы изделия отворялись или закрывались без вибрации и останавливались прочно.

При встраивании привода на воротах, открывающихся внутрь, существует одна важная особенность. Ее нельзя оставить без внимания. Когда конструкция открывается во внутреннюю сторону, возникают границы по габаритам для монтажа приводного механизма.

Дистанция от края стойки до центра кронштейна не должно превышать шести сантиметров. В чем заключается отличительная черта, спросите вы? В том, что большинство владельцев устанавливают кирпичные или каменные опоры. А в срединной части столба делают закладную. Так расстояние от этой середины до края стойки заметно превышает положенные 6 см. В итоге такой линейный автоматический механизм просто не сможет функционировать.

Для конструкции, распахивающейся внутрь, устанавливают крепление со стороны участка. Если размеры опорной стойки — 100х100мм, то крепление может располагаться в срединной части. Такое изделие будет полноценно работать.

Металлический кронштейн электропривода обычно производитель кладет в набор. Его приваривают к закладной, непосредственно к профилированной опоре

При этом важно придерживаться характеристик, рекомендуемых производителем

У каждого крепежного элемента конкретный люфт. Это способствует продлению срока использования в любых условиях.

Электроприводная система сможет работать полноценно только, если:

  • Соблюдены перечисленные условия установки;
  • Сооружение установили четко вертикально и горизонтально.

Чтобы установить линейный электропривод на кирпичной опоре, нужно зафиксировать его посередине. На поверхности опоры создают особое углубление.

Распахивание створ ворот на улицу

При встраивании линейного привода для распахивающихся сооружений наружу, трудности не возникают. Принцип открывания аналогичен тому, что используется при распахивании внутрь. Но открытая створка поворачивается на 90°.

Размещение линейного электропривода занимает в проеме по 15 см с обеих сторон. Если места не так много, то механизмы лучше закрепить повыше, чтобы они не мешали проезду. Оба кронштейна располагаются друг от друга на расстоянии 910 мм. Второе устройство фиксируют к каркасу.

Инструкция по установке ворот

Как установить откатные ворота? Краткая инструкция может помочь провести все операции самому. В целом, установка откатных ворот включает такие основные этапы: заливка фундамента, изготовление рамы с консолью, монтаж раздвижной и контролирующей систем.

Инструмент для монтажа.

При установке откатных ворот своими руками следует заранее подготовить следующий инструмент:

  • аппарат для сварки;
  • болгарка;
  • электрическая дрель;
  • вибратор для бетона;
  • перфоратор;
  • лопата;
  • шпатель;
  • мастерок;
  • молоток;
  • машина для шлифования;
  • ножовка;
  • уровень;
  • рулетка.

https://youtube.com/watch?v=_4elspwu3qU

Заливка фундамента осуществляется бетоном марки не хуже М300 (на основе портландцемента М400). Раствор заливается слоями с тщательным уплотнением массы (лучше всего использовать вибратор). В верхней части ленты фундамента закладывается (утапливается) швеллер шириной не менее 15 см, к которому крепятся опорные ролики. Он при укладке приваривается к фундаментной арматуре. Горизонтальность швеллера выставляется уровнем, а осевая линия строго соответствует осевой линии отката полотна ворот.

Рама сваривается из плоской трубы размером 5х5 или 6х4 см со стенкой 1,8-2,5 мм. Нижний горизонтальный элемент имеет длину, равную воротному проему и длине консольной части. К нему крепятся 2 вертикальные стойки высотой, аналогичной размеру ворот, а между ними приваривается верхняя горизонтальная труба, т. е. создается прямоугольник воротного каркаса, закрывающего въездной проем. Затем нижний конец соединяется с верхним углом трубой.

Установка откатной системы.

https://youtube.com/watch?v=BUmomxfYS1w

Монтаж откатных ворот на свое место начинается с закрепления закладных профилей на воротные стойки. Обычно применяется плоская труба размером 6х3 см. На закладные элементы с одной стороны крепятся улавливатели. Регулировка ворот при установке заключается в попадании кромки полотна точно в улавливатель за счет согласования с установкой верхнего ограничителя и опорных роликов. Верхний ограничитель закрепляется на противоположной стороне ворот. Опорные ролики монтируются на швеллере через пластины, предусматривающие их регулировку.

Откатные ворота могут вызвать определенные сложности при установке своими руками. Наличие такой конструкции полностью компенсирует потраченные силы и средства за счет своей практичности и привлекательного вида.

Проем для откатных ворот

Требования к кирпичным столбам:

  • они должны быть собраны вертикально;
  • высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
  • собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.

Проем для откатных ворот в полном комплекте

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

  • длина – половина ширины воротного проема;
  • глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
  • ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

  • устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
  • швеллер выравнивают строго по горизонтали;
  • рельс должен прижиматься к столбу;
  • при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
  • проводится заливка траншеи бетонным раствором;
  • через неделю опалубка снимается, через другую фундамент можно нагружать.

Готовый фундамент для откатных ворот

Откатные (сдвижные)

Еще один тип автоматических ворот для гаража — откатные или сдвижные. По названию уже понятно, что плотно сдвигается в сторону. Вот в этом и состоит их основная особенность — рядом с проемом должно быть свободное пространство размером на 1,5-2 метра больше чем ширина ворот. Сюда будет сдвигаться полотно. Так как масса полотна большая, обычно используют привод.

Эта особенность сильно ограничивает область использования откатных ворот

Виды откатных ворот

По конструкции сдвижные ворота бывают:

  • Консольными. В этой конструкции основная нагрузка от полотна ворот приходится на консольную (несущую) балку, которая может располагаться вверху, внизу или посередине плотна. В сечении она напоминает букву «П», внутрь нее вставляются ролики, которые закреплены на специальной подставке. При движении ролики скользят по балке, полотно сдвигается.  В этой конструкции важна хорошая балансировка, тогда проблем с эксплуатацией не возникает, такие автоматические ворота могут использоваться десятилетиями. Минус этого типа откатных ворот — в сложной реализации, необходимо рассчитать и изготовить само полотно ворот с противовесом, установить опорную конструкцию (забетонировать).

  • Подвесными. Несущая балка располагается вверху, по ней тоже движутся ролики. Но, в этой конструкции, ролики прикреплены к полотну ворот и находятся сверху. То есть, ворота фактически висят на балке. Простая в реализации конструкция, хорошо ведет себя при эксплуатации. В случае с установкой на гараже имеет один существенный недостаток — ее практически невозможно утеплить до нормальной степени.

  • Откатные по рельсу. В этой системе все наоборот. Несущая балка/рельс находится на уровне земли. Ролики также передвигаются по направляющей, но прикреплены к полотну ворот снизу. Это — самая простая конструкция, но и самая проблематичная в эксплуатации: направляющая забивается грязью, полотно ворот при движении часто перекашивается.

Полотно ворот делают обычно из листа металла, можно использовать обычную листовую сталь, профилированный лист, набить на раму доски и т.п. тут ограничений нет. Другое дело что для гаража важна сохранность, так что чаще всего ставят листовой металл. Но ворота при этом получаются тяжелые, что надо учесть при выборе мощности движка.

Достоинства и недостатки

Вообще, все откатные/сдвижные ворота не в состоянии обеспечить должную степень теплоизоляции. Они должны двигаться свободно вдоль стен, потому плотное прилегание обеспечить не получится. Можно поставить уплотнители, но они должны быть очень эластичными. И это кроме того, что рядом с воротами в одной плоскости должен быть кусок стены/забора/свободного пространства — чтобы была возможность

Поэтому, если и рассматривать откатные ворота как гаражные, то только для холодного гаража. При этом конструкцию на рельсе в земле использовать не стоит вообще. Во-первых,  она неудобна, так как придется переезжать ее и она будет забиваться. Во-вторых при таком устройстве внутрь будет заметаться снег, затекать дождь — ролики имеют довольно большую высоту и никак этот зазор не герметизируешь.

Имеют сдвижные автоматические гаражные ворота и достоинства:

  • Высокая стойкость к взлому. Полотно может быть из листовой стали, что является хорошей защитой от проникновения.
  • Стабильность работы. Отказы возможны только при повреждении несущих балок, что в консольной и подвесной конструкции большая редкость.
  • Независимость работы от наличия/отсутствия снега.

  • Низкая возможность отказа за счет обледенения конструкции.
  • Откатные ворота любой системы можно сделать своими руками — от самого начала, до самого конца. Купить придется только привод с пультом управления, металл, ролики, части опорной системы. Если автоматические ворота с пультом не нужны, можно приспособить любой двигатель с низким числом оборотов.

В общем, автоматические откатные ворота подходят далеко не для всех гаражей. Они идеальны, если холодный гараж имеет выход непосредственно на улицу и его проем находится на одном уровне с забором. Подойдет также неотапливаемый отдельностоящий (если рядом есть достаточно свободного места и открытые ворота не мешают движению по участку). Во всех других случаях надо подбирать другую конструкцию.

Устройство фундамента и закладного элемента

Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40−60 см. Сделать это можно обычной лопатой или компактным бульдозером.

Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.

Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев. Для этой цели нужно воспользоваться строительным уровнем.

Если будущие ворота будут оснащены электроприводом, то на стадии заливки фундаменту необходимо предусмотреть место для проводов. Зачастую оборудование устанавливается в центре основания.

Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4−6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.

Монтаж

Установить откатные ворота можно даже без помощи профессионалов.

Чтобы справиться с подобными работами, необходимо следовать такому плану:

  • подготовьте схему или чертеж будущей конструкции, чтобы в будущем сэкономить немало времени и сил на ее монтаже;
  • определитесь с тем, какой фундамент для ворот вам подойдет;
  • займитесь изготовлением отдвижной конструкции;
  • если есть желание, произведите автоматизацию ворот.

Если вы решили соблюсти последний пункт, уделите должное внимание стадии закладки фундамента. На этом этапе необходимо провести все нужные коммуникации, чтобы в будущем не столкнуться с проблемами и сложностями

Начинается изготовление откатных ворот с обустройства их каркаса. Необходимо вбить в землю колышки. Их обязательно выравнивают, воспользовавшись специальным гидроуровнем. Сверху укладывают перемычки. Данные элементы могут быть выполнены из листов металла или же древесины.

Профильные трубы укладывают только на готовые конструкции. Их оптимальные габариты – 60х40х2 м. Трубы необходимо зафиксировать по краям точечным способом. После этого их приваривают, строго следуя месторасположению швов. Далее для создания подвесных конструкций необходимо взять трубу, габариты которой составляют 40х20 м. Необходимо нарезать заготовки, которые понадобятся для создания обрешетки внутри конструкции. Их монтируют точечным методом. Конструкцию обязательно проверяют на вертикаль. После этого обрешетку приваривают швами, размер которых не превышает 1 см. Расстояние между швами не должно быть менее 40 см. Швы в обязательном порядке зачищают. Также их необходимо качественно обработать обезжиривателями и лакокрасочными покрытиями.

Установить ворота из профлиста или древесины можно следующим образом. В самом начале к балке несущего типа прикрепляют несущие тележки. После этого такую конструкцию устанавливают прямо на фундамент. Балку выдвигают в проем. Теперь можно отрегулировать ширину просвета, следуя промежутку от столба и до конца самой балки. Помните о том, что консольная часть может заваливаться на бок, именно поэтому зафиксируйте ее с помощью специальных дощечек.

Тележку, которая будет расположена спереди, необходимо правильно приварить. Она должна располагаться от края конструкции на расстоянии, не превышающем 150 мм. После этого можно приварить каркас конструкции. Попробуйте откатить несущую балку так, чтобы она оказалась в центре фундамента. Теперь середину необходимо с ней совместить.

Приварите к этой балке каркас. Только ручная работа позволит вам достичь эффективного результата. Швы нужно сваривать примерно в 2 или 3 см. Между ними должно быть расстояние минимум в 40 см. Нужно работать сразу с двух сторон, сдвигая конструкцию то влево, то вправо.

Если вы уже приварили каркас, воспользовавшись верхним кронштейном, займитесь работами, связанными с предотвращением процессов коррозии. Для этого ту щель, которая расположена между несущей балкой и откатным полотном, смажьте автомобильным акриловым грунтом. Когда средство полностью высохнет, залейте в данную щель герметик на основе акрила. После этого дождитесь его полного застывания. Данное место необходимо обработать обезжиривателями, а также выкрасить подходящими покрытиями.

Когда вы завершите вышеописанные работы, приступайте к обшивке подготовленной конструкции. Для подобных целей можно пользоваться профлистами, ассортимент оттенков и видов которых очень широкий. Также подойдут деревянные доски и покрытия, которые напоминают брус своим внешним видом. Если вы хотите повторить цвет забора, делайте выбор в пользу установки профлиста марки С-8 или МП-20.

Энергоэффективность секционных ворот – как сэкономить деньги?

Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.

Конструкция сэндвич-панелей и толщина полотна

Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.

Ворота панорамного типа

Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».

У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.

Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность  расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.

Структура секции ворот Alutech

Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.

Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра

В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука

Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом

Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.

секционные ворота

Защита от защемления пальцев

Сопоставление секционных ворот со строительными материалами разной толщины

Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.

Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже

Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.

Эффективная теплоизоляция, сравнимая с кирпичной стеной

Много ли электричества расходуется?

Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.

Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой. Это необходимо, чтобы оно не выливалось при транспортировке

Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

https://youtube.com/watch?v=1ZXNFddyOF0%3F

Источники — cable.ru, Кабель.РФ

Советы и рекомендации

Если вы хотите, чтобы ваши откатные ворота прослужили максимально долго и не потеряли своей привлекательности, то вам стоит опираться на следующие рекомендации:

  • Важную роль в изготовлении и выборе откатных ворот играет правильный замер проема. Сначала нужно все тщательно измерить, а к непосредственному выбору конструкций переходить потом.
  • Следите за тем, чтобы на направляющих и роликах не копилась грязь и пыль. Если пренебречь этим пунктом, то передвижение полотна может быть заметно затруднено.
  • Если вы осуществляете изготовление откатных своими руками, то ни в коем случае не забывайте о том, что все детали необходимо тщательно регулировать и прикреплять, чтобы система работала исправно.

Учитывайте и то, что откатным воротам необходим специальный уход

Во многих конструкциях ролики смазывать не нужно, зато необходимо промазывать защитными составами деревянные детали (если таковые имеются), а также удалять с загрязнения механизмов.
Всегда обращайте внимание на технические возможности откатных ворот и на реальные условия, в которых они будут находиться. Ознакомьтесь с характеристиками теплопроводности конструкции.
Необходимо производить обслуживание откатных ворот

Данный процесс представляет собой универсальную процедуру, которую следует производить периодически. Благодаря своевременному и регулярному обслуживанию, можно выявить многие недочеты и неисправности системы, о которых вы даже не подозревали.
Покраску всех деталей стоит осуществлять только после их полной установки. В противном случае в процессе монтажа можно повредить слой краски.

Опорные столбы и фундамент под швеллер

Инструкция по установке откатных ворот своими руками включает несколько этапов. Начать стоит с установки опорных столбов. Для этого выкапываем яму и ставим в нее столбы. Готовим бетон. Для этого смешиваем цемент со щебнем и песком в пропорции 1:3:3. Заливаем яму бетоном по уровню. До полного высыхания должна пройти неделя. Поэтому об опорных столбах нужно подумать заранее.

Яма под опорные столбы должна быть глубже 1 метра. В противном случае возможно промерзание грунта, и отхождение столба от вертикали. Ворота не смогут правильно двигаться по своей траектории.

Далее занимаемся фундаментом под «закладную». Для этого нужно взять швеллер с шириной 16-20 см и длиной ½ проема ворот.

К нему привариваем метровые «ножки» из арматуры (8-10 шт.). Их диаметр должен составлять 10-14 мм. Копаем яму глубиной 1 м и длиной чуть больше длины швеллера.

Заливаем его тем же бетоном. Не меньше недели фундамент должен сохнуть. В это время можно заняться изготовлением самих ворот.

Сборка механической части ворот

Следующий этап — установка направляющих колонн, которые лучше приобрести готовыми, так как на эти опоры будет вся силовая нагрузка. Ведь даже малейшая неточность при их изготовлении может привести к неработоспособности всего механизма.

На видео ниже показан пошаговый процесс сборки откатных ворот.

Далее на опорах монтируются роликовые уловители.

После того, как конструкция собрана, ворота устанавливаются на роликовые опоры и производится финальная регулировка всех механизмов.

Запомните! Ход ворот должен быть плавным, строго по горизонтальной плоскости, без искривлений по ходу движения и без подклинивания.

Интересно: Забор из поликарбоната между соседями на даче

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
