Как рассчитать водосточную систему крыши: планирование схемы и расчёт количества деталей

Типы водосточной системы

Различают внешний тип и внутренний тип водоотведения.

Система внешней конструкции водостока особенно пригодна для домов, расположенных в теплом климате, если зимой бывают сильные морозы, то водосток должен быть снабжен системой против обледенения.

Система внутренней конструкции водостока предполагает проведение водоотводных труб внутри помещения. Конструкция бесперебойно работает при любых температурных изменениях. Такую систему устанавливают в многоэтажных зданиях, имеющих плоскую либо односкатную кровлю, также она подходит для торговых центров.

Виды внутренней водосточной системы

Такую систему сложнее соорудить своими руками, но это более экономный вариант для слива, так как требует меньше задействованных воронок и труб с малой внутренней окружностью.

Плюсом конструкции считается, отличная работа в период обильных осадков и функцией самоочищения, используя напор протекающей жидкости.

Водосточные системы замкнутые и незамкнутые

Тип кровли напрямую влияет на выбор конфигурации и определяет особенности монтажных работ по установке водостоков.

Двухскатная кровля допускает установки двух горизонтальных желобов и двух труб, установленных вертикально.

При нестандартном типе крыши система требует разработки подходящего комплекса водоотвода для того, чтобы слив работал без перебоя, при этом конструкция выглядела красиво и не портила фасад здания.

Вальмовый тип кровли требует прокладки водостоков в разные стороны, для этого в разных углах здания устанавливают вертикальные трубы, обеспечивающие слив воды.

Все расчеты, необходимые для организации замкнутой системы, производят, учитывая общую площадь крыши.

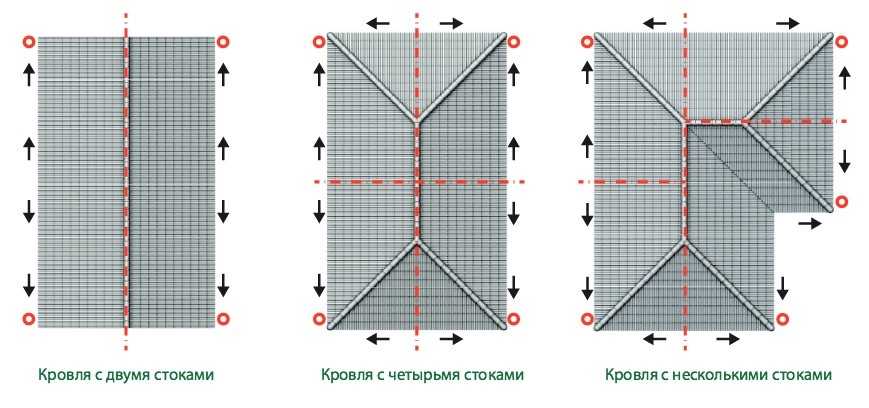

В двускатных крышах, многоскатных либо разноскатных кровлях устанавливают от двух и более отдельных линий водоотводных желобов. Трубы, ведущие от них влагу, располагаются вертикально в центре стены здания либо по углам дома.

Проект и расчет водостоков

При прокладке любых инженерных коммуникаций составляют проект и выполняют расчет элементов системы. Основная цель — подобрать конструкцию с сечением труб такой пропускной способности, чтобы при сильных ливнях или таянии снега водостоки не переполнялись, а вода не переливалась через край желобов.

Требуется найти общее количество осадков, приходящихся на площадь водоотведения, по формуле:

Q=Sхq/10000, где Q — искомая величина, л/с;

S — площадь ската, м², q —интенсивность осадков в регионе, л/с на 1 Га (табличное значение).

Следующий шаг — подбор конкретной системы по расчетному значению Q. Производители водостоков предоставляют информацию в виде таблиц, где указана пропускная способность qn рекомендуемых типов конструкций.

Первый этап проектирования — определение положения стояков

Теперь можно найти количество стояков по формуле:

N= Q/ qn и приступить к проектированию. Его выполняют по алгоритму:

Определение числа желобов. Металлические изделия выпускают длиной 2 м, пластиковые — 3 или 4 м. Исходя из данных производителя нужно подобрать количество элементов так, чтобы при монтаже осталось как можно меньше отходов.
Для соединения желобов понадобятся муфты. Их нужно на одну меньше, чем стыкуемых лотков.
Число кронштейнов находят по формуле: (длина карниза — 0,3 м)/0,6 м +1. В данном случае 0,6 м — шаг установки крепежа, 0,3 — отступ от края карниза с двух сторон.
Количество заглушек равно числу открытых торцов.
При монтаже водостока с поворотами понадобятся угловые профили. Их количество зависит от конфигурации кровли.
Число воронок соответствует количеству водосточных стояков.
Длина вертикальной трубы равна высоте стены без учета колен, которые устанавливают под карнизом и рядом с землей.

После расчета составляющих нужно выбрать правильный крепеж для желобов и водосточных труб, конструкции которых зависят от варианта монтажа. Длинные держатели закрепляют до укладки обрешетки, короткие — по готовой кровле. В том и другом случае можно применять универсальные сборно-разборные крючки.

Кронштейны для крепления желобов

В каких случаях используется обогрев водосточных труб

Часто при затяжной зиме внутрь водостока попадает много снега, намерзает лед. Образуется пробка, из-за которой оттаявшая вода не может сходить самотеком по трубе, поэтому она переливается через края и, замерзнув, превращается в сосульки. Появляется не только риск порчи, деформации водосточных элементов, но и опасность для жизни людей находящихся вблизи.

С целью антиобледенения и предотвращения такой ситуации внутрь водостока укладывают кабель, который будет греть систему.

Работая от электричества, кабель выделяет тепло. Крепеж проводится уже после установки водослива. Укладывают внутрь желобов, стояков в продольном положении. Фиксация – специальные зажимы из пластика или металла.

Вместе с кабелем в комплекте поставляется терморегулятор со встроенными датчиками температуры влажности, блок питания. С помощью терморегулятора можно контролировать температуру нагрева кабеля с учетом погодных условий: снижать, когда на улице тепло и увеличивать при сильном морозе.

Для улучшения эффекта кабель прокладывают и на свесе крыши. Делают это змейкой, фиксируя хомутами к настеленному материалу.

Выбор бруса для стропил

Для стропил предпочтительно использовать брус хвойных сортов. Брус должен быть вылежавшейся и иметь влажность 18-22%. При влажности выше 22% дерево даст неравномерную усадку, что приведет к перекосу стропильной системы и нарушит геометрию крыши. Для загородных домов и жилых коттеджей для изготовления стропил чаще всего выбирают брус с размером сечения 50*150, 50*200, 100*200 мм. Более крупный брус использовать нецелесообразно, т.к. при этом существенно возрастет нагрузка на стены строения.

Брус перед монтажом стропил необходимо обработать. Для обработки используются:

антипирены — повышение огнестойкости и уменьшение горючести;
антисептики — защита от гниения и грибка;
инсектициды — защита от насекомых и грызунов.

Технико-экономические показатели газобетона и клееного бруса

Часть технических параметров у этих материалов достаточно близка, несмотря на их внешние различия.

Вес

Газобетонные блоки сами по себе очень легкие, именно из-за своей пористой структуры. Так как кладка отдельных элементов производится на специальный клей, то она получается тонкошовная. Общий вес всей конструкции стены значительно снижается.

Итак:

Как и все деревянные конструкции, клееный брус достаточно легок. Под стены, сложенные из этого материала, не требуется устройство мощных фундаментов.
Кроме этого, относительно небольшой вес всего дома, позволяет возводить сооружения на слабых почвах.
Но итоговый вес всей стеновой системы, играет большую роль для расчета фундамента. Если брать в расчет только вес самих стен, то оба варианта не требуют усиленных основ.
Но в случае с газобетоном, необходимо учитывать вес внешней отделки, без которой эксплуатация дома будет невозможна.
А вот ее вес может быть весьма значителен, особенно если облицовывать стены лицевым кирпичом.

Следовательно, фундамент под газобетонный дом в любом случае необходим более основательный, чем под здание из клееного бруса. Это приводит к удорожанию строительства в целом.

Прочность

Газобетонные блоки можно применять в строительстве зданий до четырех этажей. Чаще всего, этого вполне достаточно для возведения жилого дома.

Но, в общем, прочность у газобетона ниже, чем у более плотных по структуре материалов. Из-за этого часто в стенах образуются вертикальные трещины. Сами элементы блоков легко крошатся, требуется защита от механических повреждений.

Клееный брус очень прочен, практически не дает усадки стен дома, растрескивание у качественных и хорошо обработанных изделий довольно редкое явление. Благодаря высокой прочности клееного бруса на изгиб, а также цельности стен из него, дома приобретают большую сейсмостойкость. Это очень важный аргумент при строительстве зданий в сейсмоопасных районах.

Теплопроводность и звукоизоляция

Благодаря пористой структуре материала, газобетон обладает очень низкой теплопроводностью, у него отличная звукоизоляция.

Примерно такая же низкая теплопроводность клееного бруса, позволяет защитить внутреннее пространство дома от перепадов внешней температуры. В зимнее время, в доме будет тепло, летом – комфортная прохлада.

Однако, это будет возможным только при правильном расчете толщины наружных стен с учетом климатических условий местности, где возведено здание. В деревянных домах всегда очень тихо, благодаря отличной защите от внешних звуков, которая создается стенами из дерева.

Влагостойкость и пароизоляция

В помещениях с газобетонными стенами не образуется конденсат, так как этот материал хорошо пропускает пар, поддерживает нормальный баланс влажности. Но вот стойкость газобетона к влаге очень низкая. Он хорошо впитывает воду из-за пористости структуры.

Накапливаясь внутри материала, она может привести к его разрушению. Чтобы исключить это неблагоприятное воздействие, необходима качественная внешняя защита газобетонных блоков.

Клееный брус более влагостойкий, чем обычные изделия из древесины. Однако и он со временем может потрескаться от циклических намачиваний и высыханий.

Внешней поверхности стен из клееного бруса также нужна надежная защита от воздействия влаги. Причем, ее надо постоянно обновлять, чтобы стены хорошо смотрелись, и материал не потерял своих свойств.

Стойкость к внешним воздействиям

Стены, выложенные из газобетонных блоков, не поддаются гниению, биологическим и химическим воздействиям:

Как и все строительные материалы, состоящие из минеральных компонентов, газобетон не обладает горючестью.
Он не требует специальной огнезащиты.
Стойкость к отрицательным температурам у него очень высокая, газобетон выдерживает около ста циклов замораживание – оттаивание.

Экологическая чистота материалов

Технология производства газобетона предполагает использование натуральных материалов. Поэтому можно говорить о том, что дома, построенные из газобетонных блоков, экологически чистые объекты.

Натуральная древесина в экологическом плане — самый подходящий материал для строительства жилых домов. Она создает очень здоровый микроклимат внутри здания. Клееный брус отличается от нее наличием в своем составе клея. От его качества во многом зависит экологическая чистота всего изделия в целом.

Расходы на коммуникации

Этот раздел сметы является одним из самых сложных и кропотливых. Здесь необходимо причислить большое наименование комплектующих и фурнитуры. Так, для системы водопровода стоит учесть стоимость таких элементов:

Копка колодца или бурение скважины;
Обустройство точки водозабора (приобретение бетонных колец и пр.);
Копка траншеи для подвода трубы к дому;
Прокладка всей системы водопровода (метраж труб необходимого сечения;
Краны, фильтры, смесители и водомеры;
Насосное оборудование для подачи воды в дом;
Устройство кессона или помещения для насосной станции;
Установка всего сантехнического оборудования (унитаз, раковина, ванна, посудомойка и пр.).

Теперь, исходя из протяженности системы водопровода в доме, подсчитываем расходы на канализационную коммуникацию, трубы которой будут располагаться параллельно водопроводной магистрали. Но теперь уже трубы будут иметь разное и большее сечение. Итак, в смету канализации включают стоимость таких элементов:

Трубы в нужном количестве в соответствии с проектной документацией;
Все переходники, тройники и фитинги;
Работы по копке траншеи под монтаж наружной канализации (если будут приглашены рабочие);
Утепление наружного трубопровода (расходные материалы для этого вида работ);
Септик или устройство биологического накопителя.

И конечно, не стоит забывать об электропроводке. В смету включают стоимость работ профессионала, который выполнит весь объем от отвода электричества от общей линии по поселку до установки всех розеток и точек питания в доме. Кроме того, сюда же в сметную документацию включают сумму расходов на кабель, провода, розетки, выключатели и прочую фурнитуру.

Натуральная древесина — именно то, что нужно!

Наверное нет такого помещения, где нельзя было бы применить отделку имитацией бруса. Сплошные достоинства данного материала тому подтверждение:

Материал абсолютно безвреден для человека;
Монтаж производится достаточно быстро и легко;
Устойчивость к ультрафиолетовому излучению позволяет панелям не выгорать на солнце;
Не боится резких перепадов температур и не дает усадку;
Абсолютное сходство с настоящим брусом;
Сравнительно небольшая стоимость материала.

Натуральное дерево — идеальный материал, позволяющий преобразить любой интерьер

Комбинировать блок-хаус можно с другими отделочными материалами, например вагонкой

Имитацией бруса можно выровнять практически любую кривую стену. Достаточно лишь ровно выставить направляющие и конструкция для монтажа готова. Использовать деревянные панели можно, как при отделке новых строений, так и при обновлении старых. Любая стена, будь то холодный кирпич или безобразный силикатный блок будет смотреться эффектно, если обшить её деревом.

Оформление стен и потолка в одной цветовой гамме придаст интерьеру особый стиль

Хорошо освещенная комната в светлых тонах — это всегда практичность и очень красиво

Особенности газобетона

Он имеет огромное количество неоспоримых преимуществ перед прочими стройматериалами. Рассмотрим полезные качества ячеистого бетона по порядку.

Теплоемкость и паропроницаемоть. Структура газобетона, в отличие от стандартных монолитных блоков, дает возможность воздуху проникать из внешней среды, создавая тем самым нормальный микроклимат в помещении. Он при этом отлично удерживает температуру, поэтому дом из такого материала будет комфортным для проживания в любую погоду.

Схема облицовки стены из газобетона.

Долговечность и прочность. Сложная анклавная обработка позволяет получить в конце производственного процесса материал, который способен выдерживать высокие нагрузки благодаря равномерному распределению ячеек и отсутствию уязвимых участков в конечной конструкции. Если для пенобетона нормальной считается усадка на 3-5 мм, то для газобетона данный показатель редко превышает значение в 0,7 мм. Этот фактор способствует предотвращению появления микротрещин. Помимо этого, газобетон способен легко выдерживать 100 циклов сезонного замораживания и последующего оттаивания.

Газобетон – очень легкий материал. При выполнении строительных работ данный фактор является одним из самых важных, ведь в случае использования тяжелых материалов приходится использовать дополнительное оборудование, чтобы доставить их на верхние этажи.

Несмотря на высокие прочностные показатели, газобетон намного лучше других строительных материалов поддается обработке. Его можно строгать, сверлить и резать самыми простыми инструментами. Анкланвый газобетон характеризуется очень точной конфигурацией, что дает возможность существенно снизить расход материалов.

Стоимость кубического метра газобетонного блока на 25% ниже стоимости пенобетона и почти на треть – кирпича. Помимо этого, размер стандартного строительного блока гораздо больше размера кирпича. Следовательно, экономия возрастает еще в несколько раз.

Схема монтажа армопояса.

Помимо того, что газобетонные блоки в процессе эксплуатации не выделяют в окружающую среду вредных веществ, их производство требует намного меньше исходного материала и мощностей.

Дом, построенный из газобетонных блоков, имеет микроклимат, близкий к микроклимату деревянного дома, так как данный материал является паропроницаемым, он «дышит». Такой дом зимой сохраняет тепло, а летом – прохладу. В помещениях исключается образование плесени и грибков.

Важнейшее свойство автоклавного ячеистого газобетона заключается в его прекрасной теплоизоляции: стена из блоков в 5 раз теплее, чем стена из кирпича такой же толщины. Помимо этого, она практически не уступает древесине по своим теплосберегающим характеристикам. Среди преимуществ можно также выделить высокую скорость строительных работ и низкую стоимость материалов. Без внутренней отделки, но уже с входными проемами, окнами, штукатуркой, покраской фасада и крышей сметная стоимость 1 м² дома из ячеистых блоков будет как минимум в 2 раза ниже, чем стоимость 1 м² квартиры в многоэтажном доме.

Способы отведения воды с крыши дачного дома

Основная цель, которую преследуют, организуя водосток для дачного дома – это отвод воды таким образом, чтобы не заливались стены, отмостка и не образовывались лужи на участке. Водосток для дачи выбирают, исходя из конструкционных особенностей кровли, эстетических предпочтений и финансовых возможностей. Различают три основных способа отвода воды:

организация водоотвода воды при помощи труб и желобов;
использование прикрепленной к желобу цепи вместо трубы для стекания воды;

Нестандартное решение для водостокаИсточник muratordom.com.ua

использование надстенных накладных желобов на свесе крыши.

Наибольшее распространение получил способ отвода воды с использованием труб и желобов. Подробнее остановимся на его особенностях.

Конструкции водосточных труб

Главное назначение водосточных систем — сбор дождевой или талой воды с поверхности крыши и удаление ее посредством труб в канализацию, резервуар или другое место. Накопленную жидкость впоследствии можно использовать для хозяйственных нужд, например, для полива или мытья машины.

Водостоки, где осадки со скатов стекают на землю произвольно, называют неорганизованными. В отличие от них в организованных системах отвод воды осуществляется водосточными трубами.

СНиП допускают устраивать свободный сток:

для односкатных крыш небольших размеров;
в хозяйственных постройках;
при кровельных свесах большой ширины.

Конструкции могут располагаться внутри или снаружи здания. В многоэтажных домах или строениях с плоской кровлей водоотвод организуют по трубе, проложенной в нежилых помещениях, холлах, коридорах или на лестницах. Чтобы уменьшить громкость звука от падающих капель, канал защищают шумоизоляцией. Водосток подключают к городской ливневой канализации, откуда вода поступает в ближайший водоем.

Внешние системы устраивают в зданиях высотой до 3 этажей. Установку желобов, водосборных воронок и водосточных труб производят за пределами сооружений. Конструкции, закрепленные к наружным стенам, просто обслуживать и ремонтировать.

Виды водостоков

Жидкость из внешних водостоков поступает в бетонные канавки или желоба по периметру зданий. Их закрывают защитными решетками, которые могут играть также декоративную роль.

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Когда установка водостока нужна только на финишных работах?

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Есть мнение, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается после возведения дома и укладки кровли. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и непонятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Также при замене водосточной системы тоже не получится сделать по-другому.

И еще один момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

Правила монтажа

Некоторые правила монтажа внутреннего водостока могут существенно повысить эффективность системы в целом, посредством улучшения ее функционирования. Основные правила и требования по монтажу внутреннего водостока заключены в СНиП 2.02.01-85.

Водосточные воронки и водостоки под ними должны быть расположены в нижних частях крыши, а также равномерно распределены по всей площади кровли. Это поможет более качественно собирать атмосферные осадки.

Уклон на более чем 50 см расстоянии от воронки сбора воды делают на величину, не меньшую 5 процентов. Это можно делать путем специального выравнивая стяжки или же за счет теплоизоляционного слоя.
Для того чтобы чаша водосточной воронки непосредственно не была уперта в теплоизоляционный материал, ее нужно ставить на специальный деревянный брус, предварительно обработанный антисептиком. Его нужно устанавливать на основание кровли

А к нему уже крепить непосредственно водоприем.
Места сопряжения горизонтальных и вертикальных труб водостока должны быть осуществлены с помощью специального переходника, обеспечивающего прямое попадание воды.

Очень важно, когда воронка находится выше точки промерзания, подогревать ее посредством специальных электрических приборов. Таким образом можно предотвратить остановку функционирования системы при минусовой температуре

Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Важно выполнять установку прогревающих элементов из-за того, что в случае, когда их не будет, создаются идеальные условия для возникновения протечек крыши. А это в свою очередь влияет на многие части дома, в том числе и на их внутреннее состояние

Монтаж системы

Общие черты монтажа водосточной системы

Для того чтобы совершить монтаж внутреннего водостока, работы следует начинать с нижних отделов, постепенно подключая их непосредственно к воронкам. Все элементы должны быть правильно и корректно соединены между собой, а также загерметизированы.

Водосборники могут быть установлены на расстоянии 60 метров друг от друга. Если поверхность является наклонной, это расстояние не должно превышать 48 метров. В случае, когда плоская крыша находится над жилыми помещениями, над каждой секцией должно быть как минимум два воронки. Корпуса этих изделий должны быть полностью спрятаны между перекрытиями. Кровельный материал должен плотно примыкать к данным устройствам, не позволяя воде затекать в щели.

Водосборники могут вклеиваться в конструкцию или же монтаж может осуществляться при помощи шурупов из нержавеющей стали.
Установка воронки внутреннего водостока. Воронка к отводам присоединяются при помощи компенсационных раструбов. Расстояние к наружной стене не должно быть менее 1 метра.

Отводные трубы могут быть расположены в технических помещениях, на специальных фермах или же на чердаках. Они не должны походить над оборудованием, которому противопоказан контакт с жидкостями. Прочистки и ревизии должны быть прикреплены к выпускному патрубку водоприемника. Это можно делать при помощи отводов или тройников.
Лучше всего монтаж стояков осуществлять в специальных нишах или шахтах – там, где проходят трубы отопления или вентиляции. Кроме этого, их можно провести в коридорах жилых помещений или же по колонам в промышленных зданиях. Если выпуск воды происходит открытым способом, стену в месте выхода трубы нужно заделать минеральной ватой и заштукатурить

При этом важно предусмотреть варианты отвода воды от здания, чтобы не произошел размыв грунта.

Монтаж воронки

Как правильно выбрать материал для водослива с крыши

Водосливы для крыши из оцинкованной стали, обработанные полимерным покрытием, отличаются прочностью, надежностью и высокой износостойкостью. Применяются «в комплекте» с кровлями из металлочерепицы и профнастила. Такие системы быстро монтируются, что снижает общую себестоимость строения.

Водоотвод из оцинкованной стали с полимерным покрытиемИсточник siding-ps.ru

Металлическая система с двойной защитой – полимер и цинк – предупреждает появление коррозии и выдерживает значительные механические нагрузки. Одно из основных достоинств – это линейные расширения, зависящие от колебаний температуры. Водосток, сделанный из металла, не требует элементов, компенсирующих линейные расширения. Стоит отметить, что в северных регионах, такие модули зарекомендовали себя, благодаря способности выдерживать снеговые нагрузки, а в южных регионах – благодаря устойчивости к ультрафиолетовому излучению.

Бюджетная система из ПВХ также отлично справится с поставленной задачей. Благодаря составу пластика, такие модули практически инертны к негативному влиянию окружающей среды. Среди основных преимуществ можно выделить:

скорость и простоту монтажа;
легкий вес;
восстановление исходной формы после механического воздействия;
устойчивость к коррозии;
отсутствие шумовых эффектов даже при сильных осадках;
широкая цветовая гамма.

Кроме того, производители выпускают нестандартные элементы, позволяющие производить эстетичный монтаж в домах с эркерами.

Водоотводы из ПВХ стоят дешевле, но свою работу выполняют отменноИсточник tk-stroyresurs.ru

Технология сооружения водосточной системы

На самом деле горизонтальная часть водостока устанавливается с небольшим уклоном, потому что кровельная система отвода воды является схемой самотечной. Угол наклона варьируется в диапазон 2-7°, то есть отклонение составляет 2-7 мм на один погонный метр устанавливаемых желобов

Поэтому очень важно точно придерживаться этих параметров, чтобы гарантированно получить высокое качество конечного результата

То есть получается так, что в процессе монтажа желобов надо правильно установить кронштейны. Поэтому сначала устанавливают самый верхний крепежный элемент так, чтобы укладываемый на него лоток правильно ложился относительно свеса крыши. А это 3-4 см ниже краев кровельного материала. Все дело в том, что если не придерживаться этого размера, то велика вероятность, что вода от атмосферных осадков будет переливаться через уложенные лотки.

Вода переливается из желобов по причине неправильно проведенного монтажа водосточной системыИсточник otroofing.com

Итак, с учетом уклона горизонтальной части необходимо установить второй крайний кронштейн. После чего между двумя крепежными устройствами натягивается нить, и с шагом 50-60 см устанавливаются остальные кронштейны. Приблизительно это должно выглядеть так, как показано на фото ниже.

Правильная установка кронштейнов под желобаИсточник krovlyakryshi.ru

Теперь на установленные кронштейны укладывают желоба, которые между собой стыкуют по технологии раструбного соединения. В местах стыков их обязательно обрабатывают силиконовыми герметиками, чтобы повысить герметичность соединений. Некоторые производители рекомендуют дополнительно использовать и другие крепежные изделия: саморезы, клепки, хомуты.

Далее проводят монтаж вертикальных трубных конструкций. Здесь все просто:

сначала устанавливают хомуты;
к ним крепят трубы, которые между собой соединяются раструбными концами;
стыки, как и в случае с желобами, промазывают герметиком.

Важный момент – правильно соединить между собой водоприемную воронку и стояк. Для этого используют два отвода. На фото ниже очень хорошо видно, для чего коленья применяются. Ведь свес кровли отстоит от стен дома на расстоянии до 40 см. Именно этот размер и отгораживает стояки от желобов.

Как соединяется воронка с трубным стояком с помощью отводовИсточник pinterest.com

И последнее:

устанавливают отлив в нижнюю часть стояков;
укладывают сетчатый фильтр в желоба и воронку.

Видео описание

Чтобы Вы поняли и окончательно разобрались с монтажом водосточной системы крыши, посмотрите видео:

Заключение по теме

Узел водостока на крыше дома – это одна из важнейших систем, которая увеличивает долгосрочность эксплуатации строения. Потому что водосток отводит дождевую и талую воду с кровли. А значит, она не попадет на стены и фундамент. А ведь известно, что вода точит даже камень.

Правила установки водосточной системы

Крепление кронштейнов. Нужно учитывать, что водосток должен располагаться наклонно, чтобы вода уходила в воронки самотёком. Сначала устанавливаются два кронштейна: самый короткий и самый длинный. Между ними протягивается верёвка, по которой на правильной высоте монтируются все остальные крепления с интервалом 0,5-0,6 м для пластиковой системы водоотведения и до 1,5 метра для металлических.
Устанавливаются воронки. Чтобы вода быстро уходила вниз, воронка должна быть правильно соединена с жёлобом: в ней вырезают полукруглые отверстия, в которые легко ляжет водосточный жёлоб. При установке пластиковых систем элементы между собой соединяются прозрачным клеем.
Желоба с установленными воронками ставят в крепления, эта работа проводится по периметру дома согласно проекту. Водостоки для крыши металлические, монтаж которых занимает много времени, должны прочно держаться в кронштейнах, чтобы их не расшатал поток воды при сильных дождях.
Установка труб. Сливной конец трубы должен отходить от стены дома минимум на 30 см. Это позволит защитить фундамент. Трубы устанавливаются на держатели, один из которых располагается вверху здания, другой – внизу. Труба может состоять из одного или нескольких элементов, в последнем случае во время монтажа используют соединительные муфты.
Желоба соединяются муфтами между собой, при этом они располагаются встык, не касаясь напрямую друг друга. Муфты призваны компенсировать температурное расширение и не допустить поломки системы.

Водостоки металлические, монтаж которых потребует больше труда, можно дополнительно закрыть сверху металлической сеткой. Конструкция готова, водосток будет исправно работать, защищая дом от подтопления. Несложная конструкция значительно увеличивает долговечность здания, поэтому позаботиться об установке водостоков должен каждый владелец загородного дома.
