В системах вентиляции с водяным калорифером важно обеспечить стабильную температуру теплоносителя и корректно регулировать его подачу. Поэтому при проектировании или модернизации оборудования возникает вопрос, какой трехходовой клапан для отопления купить, чтобы он соответствовал параметрам калорифера, трубопровода и автоматики. От правильного выбора и монтажа арматуры зависит точность регулирования, эффективность нагрева воздуха и надежность всей системы.
Зачем нужен трехходовой клапан для калорифера
Водяной калорифер передает тепло от нагретого теплоносителя воздуху, проходящему через вентиляционную установку. Чтобы температура воздуха оставалась в заданных пределах, необходимо изменять количество и температуру теплоносителя, поступающего в теплообменник. Именно эту задачу может выполнять трехходовой регулирующий клапан.

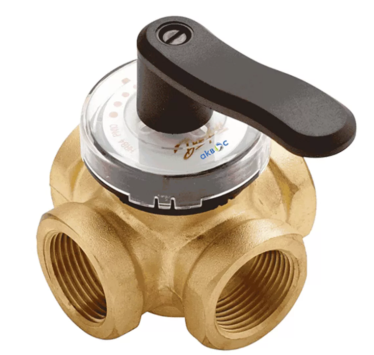

Конструкция такого устройства предусматривает три патрубка, через которые проходят потоки рабочей среды. В зависимости от исполнения клапан может смешивать два потока или разделять общий поток на два направления. При использовании в системе калорифера изменение положения запорного элемента позволяет регулировать параметры теплоносителя и поддерживать требуемую температуру.
Особенно удобно применение клапана совместно с электроприводом и контроллером вентиляционной установки. Автоматика получает данные от температурного датчика и в зависимости от текущих показателей изменяет положение клапана. Благодаря этому система реагирует на изменение температуры воздуха и нагрузки, не требуя постоянного ручного вмешательства.
Как выбрать трехходовой клапан для водяного калорифера
Подбор нельзя выполнять только по диаметру трубопровода. Необходимо учитывать несколько характеристик, поскольку от них зависит гидравлическое сопротивление, диапазон регулирования и совместимость арматуры с конкретной системой.
Один из основных параметров — условный проход DN. Его выбирают с учетом параметров трубопровода и расчетного расхода теплоносителя. При этом одинаковый диаметр соединения еще не означает, что две модели клапанов будут одинаково подходить для одной системы.
Не менее важна пропускная способность Kvs. Этот показатель характеризует расход воды через полностью открытый клапан при определенных условиях перепада давления. Неправильно выбранный Kvs может стать причиной нестабильного регулирования. Слишком большое значение способно сделать регулирование менее точным, а недостаточная пропускная способность может ограничить необходимый расход теплоносителя.
Также необходимо учитывать рабочее давление и температуру. Клапан должен быть рассчитан на реальные параметры теплоносителя с учетом возможных режимов эксплуатации. Для системы вентиляции важно сопоставить характеристики арматуры с параметрами калорифера, насоса, трубопроводов и других компонентов.
При выборе стоит обратить внимание и на тип соединения. В зависимости от исполнения применяются резьбовые, фланцевые и другие варианты. Соединение должно соответствовать проекту и используемой обвязке.
Отдельно следует учитывать материал корпуса, характеристики уплотнений и тип рабочей среды. Для горячей воды и специальных теплоносителей необходимо убедиться, что материалы клапана подходят для предполагаемых условий эксплуатации.
Как подобрать электропривод
Для автоматического регулирования температуры трехходовой клапан обычно оснащают электроприводом. При этом привод нельзя выбирать отдельно от клапана: необходимо проверить их механическую и электрическую совместимость.
В первую очередь учитывают необходимый крутящий момент. Его должно быть достаточно для перемещения запорного элемента при реальном перепаде давления в системе. Также проверяют напряжение питания и тип управляющего сигнала. В зависимости от системы автоматики может использоваться двухпозиционное или пропорциональное управление.
Важны скорость работы привода и диапазон перемещения. Для систем, где требуется плавно поддерживать температуру воздуха, пропорциональное регулирование позволяет более точно изменять положение клапана.
В некоторых случаях применяется привод с возвратной пружиной. Такое исполнение позволяет перевести клапан в заданное безопасное положение при отключении электропитания. Конкретное положение выбирается с учетом проекта и требований к защите калорифера от неблагоприятных режимов работы.
Как установить трехходовой клапан
Перед монтажом необходимо проверить соответствие клапана проектным параметрам, осмотреть корпус и убедиться в отсутствии повреждений. Трубопровод желательно подготовить заранее: удалить загрязнения, проверить состояние соединений и предусмотреть необходимые элементы обвязки.
Особое внимание следует уделить направлению движения теплоносителя. На корпусе клапана обычно присутствуют обозначения, указывающие направление потока и назначение патрубков. Подключение должно выполняться в соответствии со схемой конкретной модели.
После механической установки подключают электропривод. Здесь также важно следовать инструкции производителя, поскольку расположение клемм и назначение управляющих сигналов могут отличаться у разных моделей. После подключения проверяют направление движения привода и соответствие фактического положения клапана командам контроллера.
Перед полноценным запуском системы необходимо проверить герметичность соединений. После заполнения трубопровода рабочей средой выполняется контрольная проверка на отсутствие протечек и посторонних шумов.
Типичные ошибки при монтаже
Одна из распространенных ошибок — установка клапана без учета направления потока. Даже правильно подобранная арматура при неправильном подключении может работать некорректно.
Другой проблемой становится неправильный подбор Kvs. Если пропускная способность не соответствует расчетному расходу, система может плохо реагировать на команды автоматики. Ошибки также возникают при выборе электропривода с недостаточным крутящим моментом или несовместимым управляющим сигналом.
Не стоит забывать и о качестве теплоносителя. Загрязнения способны негативно влиять на работу регулирующей арматуры, поэтому в системе должны быть предусмотрены необходимые средства фильтрации в соответствии с проектом и требованиями производителя оборудования.
Как проверить работу клапана после установки
После монтажа необходимо убедиться, что привод корректно перемещает запорный элемент во всем предусмотренном диапазоне. При изменении управляющего сигнала положение клапана должно изменяться соответствующим образом.
Затем проверяют работу системы в разных режимах. Важно оценить температуру теплоносителя, температуру воздуха после калорифера и реакцию автоматики на изменение заданного значения. Если температура не достигает нужного уровня или постоянно колеблется, причиной может быть не только неисправность клапана, но и неправильный расчет расхода, неподходящий Kvs, ошибки настройки контроллера или недостаточная мощность калорифера.
Правильно подобранный и установленный трехходовой клапан обеспечивает стабильное регулирование теплоносителя и помогает автоматике поддерживать заданные параметры воздуха. Поэтому при выборе необходимо учитывать весь комплекс характеристик — от DN и Kvs до рабочего давления, температуры и совместимости с электроприводом.
