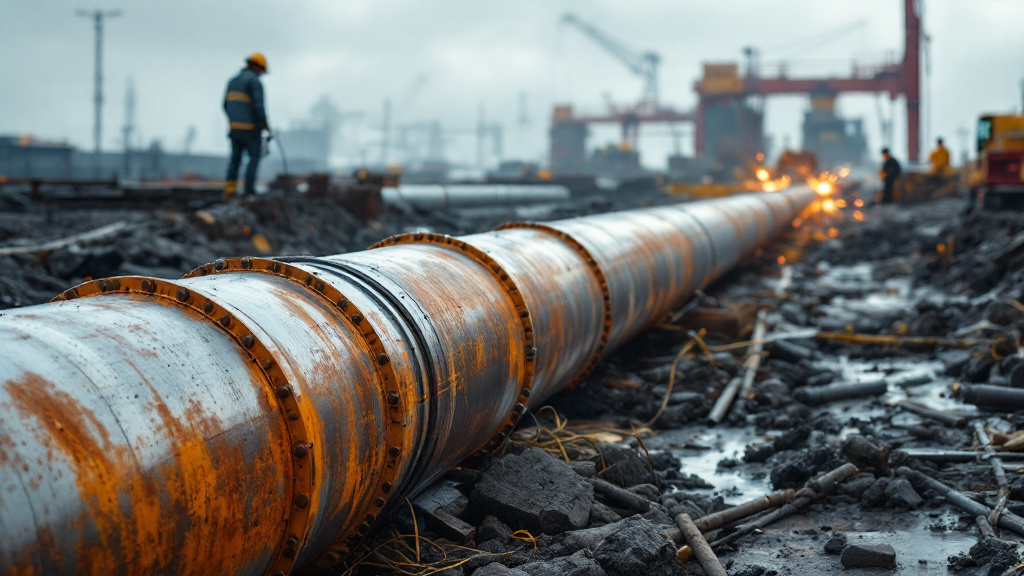

Сварщики, работающие с трубопроводами большого диаметра, регулярно сталкиваются с явлением, которое сложно предсказать заранее, но легко распознать по результату — кривому, нестабильному шву с порами и непроварами. Причиной чаще всего оказывается остаточная намагниченность металла трубы, из-за которой сварочная дуга ведёт себя непредсказуемо. Это явление получило название магнитного дутья, и с ним приходится бороться на объектах магистральных и промысловых трубопроводов.
Дуга под воздействием постороннего магнитного поля отклоняется от оси шва, а иногда буквально «гуляет» из стороны в сторону, из-за чего металл ложится неровно и появляются дефекты. Один из практических инструментов, который применяют для нейтрализации этого эффекта прямо на монтажной площадке, — магнит компенсационный, создающий встречное поле и выравнивающий траекторию дуги без остановки работ и без демонтажа трубы.
Почему трубы намагничиваются перед сваркой
Остаточная намагниченность появляется задолго до того, как труба попадает на сварочный участок. Чаще всего виновником становится магнитопорошковый или вихретоковый контроль качества металла, при котором трубу пропускают через сильное магнитное поле для выявления трещин и расслоений. После такой процедуры часть намагниченности сохраняется в стенке трубы на длительное время.
Дополнительный вклад вносит транспортировка: грузовые электромагниты на кранах и погрузчиках, используемые для перемещения труб, оставляют локальные намагниченные зоны. Свою роль играет и длительное хранение труб на открытых площадках, где магнитное поле Земли за месяцы и годы способно намагнитить протяжённые ферромагнитные объекты, ориентированные вдоль силовых линий.
Как магнитное дутьё влияет на качество сварного шва
Отклонение дуги — не единственная проблема. Магнитное поле, взаимодействуя со сварочным током, меняет форму дуги, делает её нестабильной по длине и заставляет пламя метаться вокруг разделки кромок. В результате шов получается неравномерным по ширине и глубине проплавления.
Помимо визуальных дефектов, магнитное дутьё способно вызывать скрытые проблемы — непровары корня шва, поры из-за нарушения газовой защиты и повышенное разбрызгивание металла. Такие дефекты выявляются уже при последующем контроле, что означает переделку участка, дополнительные затраты времени и материала.
Методы борьбы с магнитным дутьём
На практике применяют несколько подходов к устранению или ослаблению влияния остаточного магнетизма на сварочный процесс. Выбор конкретного способа зависит от степени намагниченности трубы, условий монтажа и доступного оборудования.
- Полное размагничивание трубы перед сваркой с помощью специальных установок — эффективно, но требует времени и стационарного оборудования, что не всегда возможно на трассе.
- Изменение схемы токоподвода и перенос точки заземления, что иногда снижает интенсивность отклонения дуги без дополнительного оборудования.
- Экранирование сварочной зоны ферромагнитными пластинами для перераспределения магнитного поля вокруг разделки кромок.
- Применение компенсационных магнитных устройств, создающих встречное поле непосредственно в зоне сварки и позволяющих работать без предварительного размагничивания всей трубы.
Применение компенсационных магнитов на трубопроводах

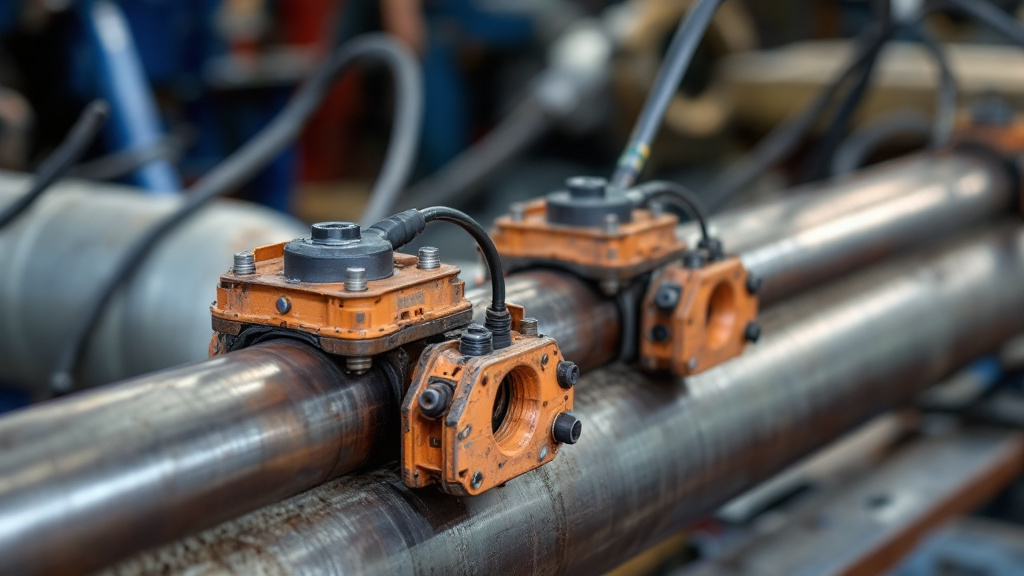

Компенсационные магниты представляют собой практичную альтернативу полному размагничиванию, особенно когда трубу невозможно снять с трассы или доставить на стационарную установку. Устройство закрепляется рядом со стыком и формирует локальное магнитное поле, направленное навстречу остаточному намагничиванию трубы, что стабилизирует дугу непосредственно в момент сварки.
Существуют постоянные и регулируемые варианты таких магнитов. Постоянные подходят для труб с относительно стабильным уровнем намагниченности, а регулируемые позволяют подбирать интенсивность компенсирующего поля под конкретный участок, что особенно ценно при работе на трубопроводах с неравномерной остаточной намагниченностью по длине.
На практике подбор конкретной модели зависит от диаметра трубы, толщины стенки и предполагаемого уровня намагниченности металла, поэтому перед закупкой оборудования стоит уточнять параметры у поставщика сварочной оснастки.
Проблема магнитного дутья решается комплексно: контроль истории трубы, разумный выбор схемы токоподвода и применение компенсирующих устройств позволяют сократить количество переделок и получить ровный, качественный шов даже на участках с выраженной остаточной намагниченностью металла.
