Тонкости процесса шумоизоляции канализационных труб

Для чего делается звукоизоляция

Изоляция канализационных труб в квартире проектируется вместе с самой канализационной системой (рис. 1). Это не очень сложное дело, которое не требует применения специальных инструментов. Шумоизоляция стояков может быть выполнена своими руками любым человеком, умеющим держать обыкновенные ножницы. Но для этого нужно хорошо понимать, почему же шумит труба. Найдены следующие причины шума:

Ударный шум появляется при падении воды в стояке, которая бьется о стенки. Шум может быть и атмосферным при попадании ветра в пластиковый стояк. Резонансные шумы — это усиленные трубой посторонние звуки. Вибрационные — это шумы, передающие всевозможные колебания здания или его частей. Труба стояка — прекрасный резонатор многих звуков, частота которых может колебаться от нескольких герц до нескольких десятков герц. Звуки могут возникать и при деформации самой трубы в результате ее изгиба, сжатия или растяжения.

Рисунок 2. Полипропиленовые трубы.

Почему шумит пластик, а чугун — нет? Чугун — это сплав, состоящий из микроскопических зернышек, которые имеют различный состав. Эти зернышки способны тереться друг о друга и поглощать посторонние шумы. Внутри чугунной трубы быстро появляется налет, который начинает выполнять функции звукоизоляции канализационного стояка.

Шум принято измерять в децибелах (дБ). Шум автомагистрали или металлообрабатывающего цеха равен примерно 70-80 дБ. Шум рок-концерта или работы кузнечно-прессового цеха — 90-100 дБ. Современный реактивный самолет на взлете — 110-120 дБ. При 130 дБ наступает болевой порог, 140 дБ — лопаются перепонки в ушах. Поэтому уровень шумоизоляции канализационных стояков должен снижать шумы как минимум на 20-30 дБ. Стандартная норма степени шума в жилом помещении — 26 дБ.

Принципы правильной установки

  • Так, стоит следить, чтобы сечение патрубков насоса и труб были одинаковыми. Иначе монтаж оборудования будет негерметичным.
  • Все изгибы и повороты канализационного коллектора не должны иметь резких углов.
  • Если предполагается подъем стоков по вертикали, то нужно вертикальный трубопровод монтировать своими руками от насоса на расстоянии не более 30 см.
  • Запрещено монтировать сололифт в низинах и углублениях. Доступ не нему должен быть свободным.
  • Если производится монтаж нескольких устройств в доме одновременно, то для каждого из них должен быть отдельный врез в центральный слив стояка.
  • Если насос монтируется таким образом, что горизонтальная труба находится ниже его уровня и имеет большую протяженность, то в самой высокой точке трубы нужно установить клапан 0,7 бар, который позволит воздуху вентилировать систему после выключения агрегата.
  • Все соединения труб своими руками нужно производить только методом пайки или качественного соединения при помощи герметика.
  • Запрещено использовать для канализации гибкую гофрированную трубу. Только ПВХ или полипропилен.

Как видно, смонтировать принудительный насос своими руками вовсе не сложно. А результат проведенных работ обеспечит эффективность работы канализационной системы.

Как быть, если выход канализации располагается выше, чем выход сантехники? Как тогда организовать отвод стоков? В частных домах делали приямок, в который собирались стоки, оттуда качали погружным насосом в канализацию или септик. Сегодня есть другое решение — канализационный насос. Во многих случаях его установка обходится дешевле, а уж проще — так это точно.

Очень важно: о сертификации шумопоглощающих труб

Сертификацией трубопроводов REDI Phonoline занимались французский CSTB и немецкий институт Фраунгофера (согласно единственного европейского стандарта для систем шумопоглощающего типа EN 14366).

Поскольку шумопоглощающие трубы канализации REDI Phonoline отличаются самым широким сортаментом, то проектировщики, монтажники, заказчики также значительно расширяют сферы своей деятельности.

Существующие канализационные системы известной компании обладают стандартными метрическими размерами и не требуют специальных переходников, чтобы подсоединиться, например, к старой чугунной системе.

Производители и модели

Индивидуальные канализационные установки производит не так много фирм. Тем не менее, диапазон цен довольно широкий. Традиционно, европейские производители отличаются хорошим качеством, но высокими ценами. Никто не удивится, если сказать, что китайские канализационные насосы стоят меньше, но и качество у них хуже. В общем, выбор, как обычно — дорого и качественно, или дешевле и…

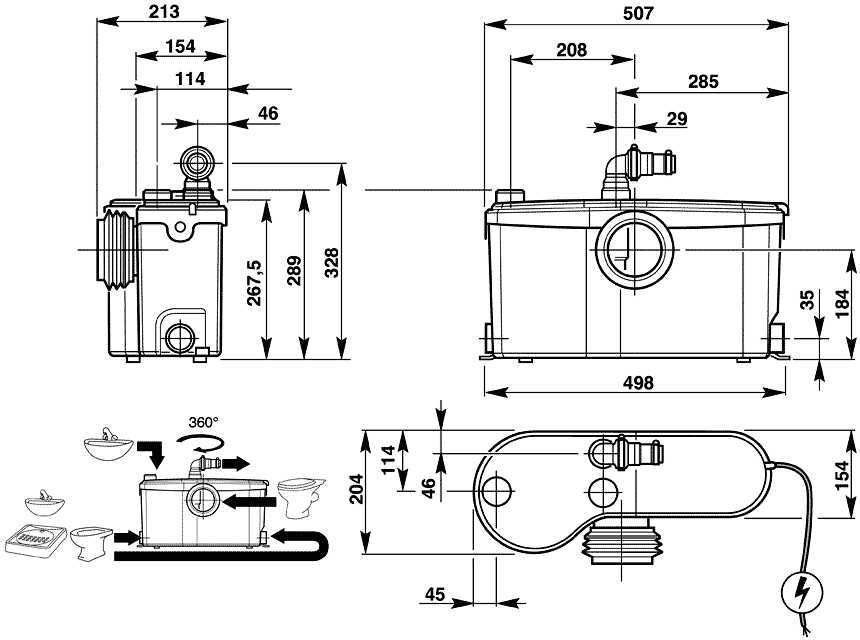

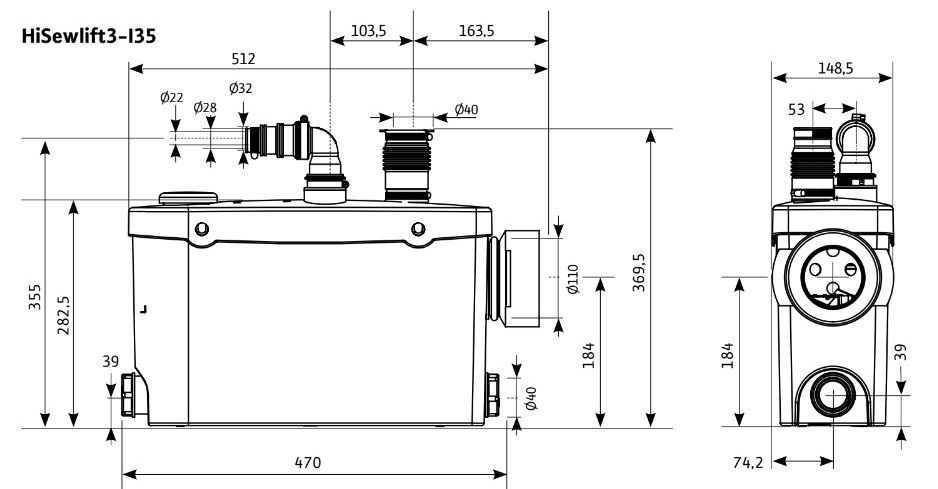

Установки принудительной канализации Grundfos (Грюндфос) — Sololift (Сололифт)

Известный производитель сантехники Grundfos (Грюндфос) выпускает насосы для принудительной канализации Sololift (Сололифт). На данный момент запущена модифицированная линейка Sololift2. В ней нет подвижных частей, имеющих контакт со стоками. Исключение — измельчитель, но его привод тоже «сухой». Это делает ремонт не таким неприятным занятием. Есть несколько моделей Сололифт для разных случаев:

Насосы для канализации Сололифт — не самое дешевое оборудование, но они работают надежно, соответствуют заявленным характеристикам. Фирма также поддерживает гарантийный ремонт.

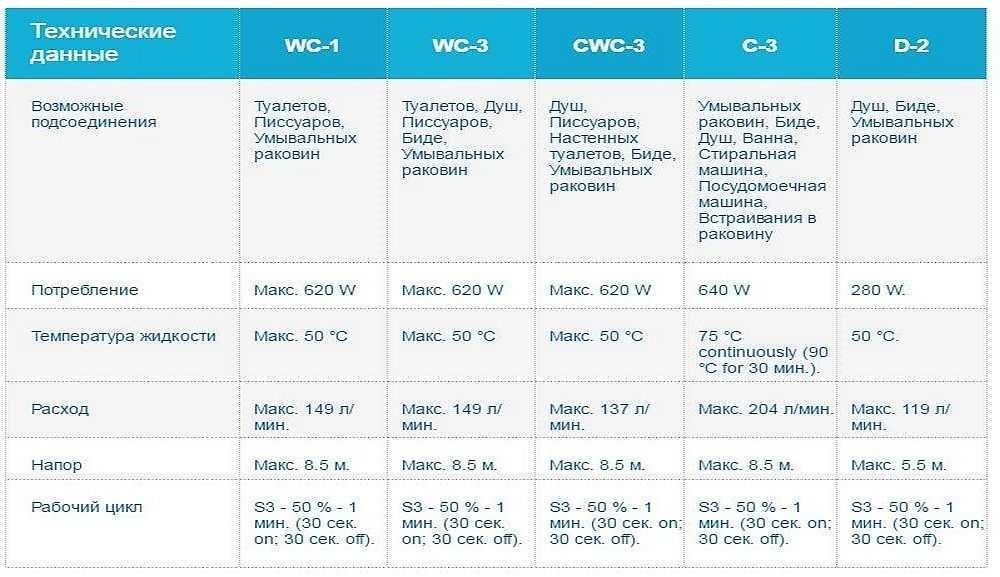

Насосы для туалетов, ванных комнат, кухонь и технических помещений SFA

Эта фирма специализируется на производстве сантехнических насосов. Есть несколько линеек для решения разных задач, подключения различных устройств:

Продукция фирмы SFA работает надежно, стоит она немного меньше Грюндфуса. Можно подобрать модель под любую комбинацию сантехники. В общем канализационный насос SFA — хороший вариант. Установка оборудования стандартна — поставить в любом удобном месте. Есть только одно ограничение — лучше, чтобы отводной трубопровод начинался с вертикального участка, если таковой имеется на вашей трассе. Если такое невозможно, длина горизонтального участка должна быть не более 30 см.

Высоту вертикального участка рассчитывается с учетом того, что горизонтальный должен иметь уклон в сторону входного отверстия не менее чем 1% (1 см на 1 метр трубы).

Фекальные насосы CompactLift фирмы Aquatik

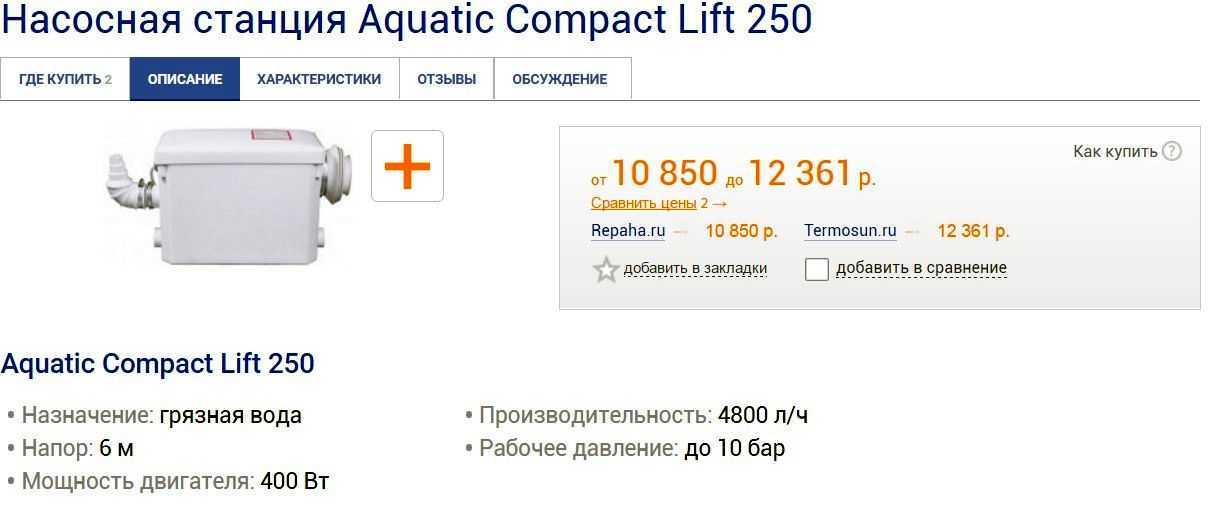

Насосы для унитаза Компакт Лифт производит китайская фирма Акватик. Это более бюджетный вариант индивидуальных канализационных установок. Отличаются низким уровнем шумов.

На данный момент есть только три модификации:

Фирма Aquatik предоставляет гарантию на свои насосы для ванных комнат и туалеты — 1 год с момента продажи. Нарушение эксплуатации (наличие волокнистых включений в стоках) может стать причиной отказа в гарантийном ремонте.

Канализационные насосы Willo

Немецкая фирма Вилло (Willo) известна тем, что выпускает надежные устройства. Не исключение и насосы для унитазов. Хорошее качество пластика, толстые стенки резервуара, надежный насос. Есть следующие модели:

Ассортимент канализационных насосных установок Willo позволяет решить любые задачи при необходимости оборудования ванных и туалетных комнат в частных домах. Для коммерческого или более интенсивного использования у Вилло существуют другие решения.

Напорные канализационные насосы STP (Jemix)

Эти индивидуальные канализационные установки производятся в Китае. Ценовая категория — средняя. Отзывы, как водится, разные — кого-то полностью устраивает, ком-то категорически не нравится.

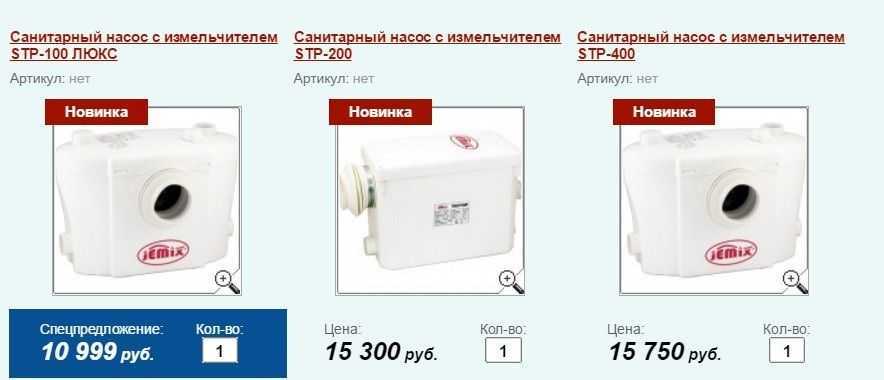

Итак, вот какие насосы для канализации предлагает Jemix:

От описанных выше отличается повышенной мощностью — некоторые модели поднимают стоки на 9 метров. Большинство описанных выше канализационных напорных насосов могут поднимать вверх стоки на 4-5 метров. Так что в этом Джемиксы выигрывают. По этому параметру у них есть только один конкурент — Sololift Grundfos с его высотой подъема 8 метров. Но ценовая категория у него совсем другая (как и качество, впрочем).

Мероприятия по снижению уровня шума

Все нижеперечисленные мероприятия направлены на снижение уровня шума, возникающего от передачи колебаний от перекрытий к трубе.


подойдуттем,кто еще не выполнил замену старого водопровода

Использование «тихих» труб

На данный момент некоторые производители пластиковых труб производят специальную их разновидность под названием «бесшумные трубы».


из полипропиленас некоторыми отличиями

  • во-первых, стенки такой трубы имеют большую толщину;
  • во-вторых, отличается структура материала;
  • в-третьих, труба является многослойной.

Наружная поверхность тихих труб изготовлена из прочного и устойчивого к механическим повреждениям полипропилена. Внутренняя поверхность также изготовлена из этого материала и является идеально гладкой и износостойкой. Главная особенность трубы – ее «начинка». Между наружной и внутренней стенкой проложен слой пластика, в состав которого входят частички различных минеральных порошков. Такой состав обладает повышенными звукоизоляционными свойствами.

Отличить тихие трубы от обычных очень просто – они имеют белый цвет и маркировку в виде двух продольных полосок красного и зеленого или желтого цвета. Специалисты отмечают, что они действительно снижают уровень шума практически до нуля. Но при этом обладают и недостатками:

  • Имеют высокую стоимость;
  • Обеспечивают менее длительный срок эксплуатации – около 20 лет.

Частичная замена стояка

Если ваши старые трубы изготовлены из чугуна, можно выполнить частичную замену.

  • Прежде, чем приступать к демонтажу чугунного стояка, что подразумевает разбивание бетонных перекрытий для извлечения сердцевин, выполните их визуальный осмотр;
  • Если на крестовинах не обнаружено дефектов типа трещин, и стояк в этом месте всегда был герметичным, можно выполнить частичную замену с сохранением этих элементов;
  • Для этого вырезают основную часть трубы и оставляют расстояние до верхней и нижней крестовины, что позволит выполнить соединение чугунных элементов с пластиковой трубой;
  • Оценивается состояние внутренней поверхности чугунных труб. Необходимо удалить образовавшийся за время эксплуатации слой налета. Это можно сделать механическим способом, либо с применением различных химических препаратов типа «Крот». Жидкость необходимо аккуратно нанести на поверхность и оставить на ночь, после чего легче будет убрать окаменевший налет. Полностью очищать внутреннюю поверхность труб нет необходимости. Главное, обеспечить просвет.

У такого метода есть сразу несколько преимуществ:

  • Вы исключаете возможность образования самого вредного вида шума – структурного, так как чугунные крестовины, проходящие сквозь бетонные перекрытия, могут гасить вибрации;
  • Потребуется меньше материалов для выполнения работ, что приведет к меньшим затратам;
  • Нет необходимости демонтировать часть бетонного перекрытия для извлечения крестовин. За такой вид работ некоторые бригады требуют дополнительную оплату;
  • Так как длина участка пластиковой трубы не будет превышать 2-3 м, звуки в ней будут значительно тише, чем если бы вы меняли стояк полностью совместно с соседями снизу и сверху, а труба при этом была цельной.


недостатокгипсокартонным коробом

Установка фиксирующих колец и демпфирующих прокладок

Это дополнительное мероприятие, которое можно произвести как при уже готовом водопроводе, так и непосредственно в момент замены.

  • Если производится замена стояка полностью, проконтролируйте, чтобы работники изолировали трубу в месте, где она проходит сквозь перекрытия. Обычно для этих целей используют специальную гильзу с пенополиуретановым наполнением;
  • Если стояк уже смонтирован, но вокруг места прохождения остался зазор в перекрытиях, можно установить прокладку самостоятельного. Для этого потребуется купить отрезок трубы большего диаметра, чем у стояка, отрезать два фрагмента необходимой длины, распилить получившийся стакан вдоль и закрепить вокруг трубы. Соединить две половинки можно строительным скотчем или специальной шумоизоляционной лентой. Зазор между трубой и стаканом нужно заполнить наполнителем из пенополиуретана;
  • Чтобы обеспечить неподвижность трубы и максимально снизить колебания, передающиеся от стен к трубе, для ее фиксации лучше использовать специальные хомуты с резиновой прослойкой. Их называют демпфирующими. Если у вас уже куплены обычные хомуты, можете доработать их самостоятельно. Для этого достаточно закрепить на внутренней поверхности кольца отрезок резинового уплотнителя, пористой резины или лоскут резины от старой покрышки.

Виды соединения

Чтобы провести стыковку, необходимо учитывать их конструкцию. Для каждой разработан определенный вариант совмещения.

С раструбом. Чтобы состыковать изделия, применяется специальная прокладка. Ее вставляют в трубу и совместно с торцом обильно смазываются особым гелем, не растворяющимся в воде. После чего труба загоняется в раструб.

Герметизация.

Оставшаяся 1/3 часть наполняется уплотнителем, не имеющим пропитки.

Раструб заливается цементом (М300 – М400). Раствор приготавливается в пропорции:

  • цемент – 9 частей;
  • вода – 1 часть.

Цементную смесь можно заменить асбоцементным раствором. Выдерживается соотношение асбоцементных волокон к цементу 1:2.

Смесь хорошо утрамбовывается. Сверху она закрывается мокрой тряпкой. Она поможет предотвратить возникновение трещин, пока смесь полностью не высохнет.

Когда забивается пакля, нужно стараться, чтобы ее волокна случайно не оказались внутри трубопровода. Они могут стать причиной возникновения засоров.

Когда соединяются чугунные трубы, должна быть создана идеальная герметичность.

Чтобы стыковка стала более качественной, вместо цементной смеси пользуются силиконовым герметиком. Единственной отрицательной стороной такой замены считается его стоимость. Она намного выше цемента, отсюда происходит увеличение себестоимости работ.

Безраструбные трубы. Чтобы провести стыковку таких изделий, применяется переходная муфта. В нее вставляются трубы до упора и плотно стягиваются хомутами.

Пластмассовая стыковка чугунных деталей. Чтобы соединить чугунные и полимерные трубы, применяются специальные переходники и силиконовый герметик. Внутренняя поверхность раструба обильно покрывается герметиком. Он выровняет шероховатость поверхности и усилит сцепление.

После этого герметиком смазывается переходник. Подготовленную деталь вставляют в раструб.

Устройство и назначение

Насос с измельчителем — поверхностная канализационная насосная установка, позволяющая организовать отвод стоков там, где сделать это при помощи самотечной системы нет возможности. Это небольшая пластиковая емкость с мощным встроенным насосом, который перекачивает стоки в канализацию. Перемещение стоков может быть как по вертикали, так и по горизонтали. Есть установки с измельчителем, которые могут подключаться к унитазам, есть без измельчителя — для «серых» стоков от раковин, душа, биде и т.д.

Область применения

Применяется канализационный насос в тех случаях, когда невозможно сделать самотечную канализационную систему. В большинстве случаев когда сантехнический прибор, стиральная или посудомоечная машинка установлены ниже входа в канализацию. Для этого и придуманы насосы принудительной канализации. Это решение позволяет переносить санузлы и технические помещения в подвальные или полуподвальные помещения.

Еще насос с измельчителем ставится если санузел решено сделать после окончания ремонта и канализация к месту предполагаемой установки сантехники не подведена. В этом случае устанавливаемая техника подключается к компактному канализационному насосу, а он подключается к канализации. В чем отличие? В следующем:

  • диаметр отводных труб для канализационного насос намного меньше, чем для самотечной системы (28-40 мм);
  • стоки могут подниматься вверх на высоту до 9 метров;
  • горизонтальное отведение сточных вод возможно до 100 метров (требует наличия минимального уклона 1-4%).

Все это позволяет с минимальными затратами организовать подключение к существующей канализации практически в любом месте.

Устройство и принцип работы

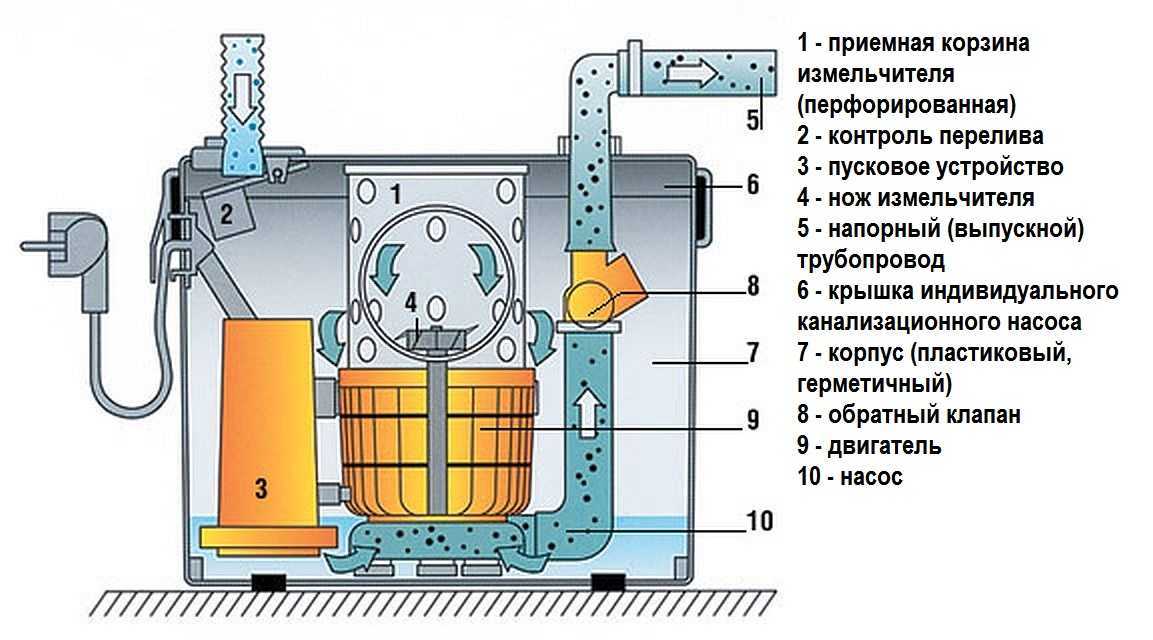

Состоит канализационный насос из накопительной пластиковой емкости и насоса. Некоторые модели, которые могут подключаться к унитазу, имеют измельчитель. Уровень заполнения контролируется датчиком. Когда он срабатывает, включается измельчитель и насос, стоки выкачиваются в канализационную систему. Отключение контролирует второй датчик — он отключает питание, когда уровень стоков падает ниже определенной отметки. Это — упрощенный алгоритм действия напорной канализации.

Есть канализационные насосные станции рассчитанные на подключение устройств разного типа и количества. Самый простой предназначен для подключения одного или двух устройств, самый производительный — имеет три дополнительных патрубка (и один основной). Соответственно, в емкости есть одно или несколько входных отверстий (зависит от модели) и одно выходное отверстие. Ко входным отверстиям подключаются трубы, идущие от сантехники, а выход подключается к канализации.

Для откачки высокотемпературных стоков от стиральных и посудомоечных машин, ванных есть специальные модели, выполненные из термостойких материалов. Обычный канализационный насос с такой нагрузкой не справляется. Потому для подключения такого оборудования нужно искать определенные модели.

Что влияет на уровень шума

Мы уже говорили, что главной причиной образования шума является особенность материала. Помимо этого, на внутренней поверхности старой чугунной трубы со временем образовывался слой налета определенной толщины, который служил дополнительным звукоизолятором.

Также на уровень шума влияют и другие факторы:

  • Толщина стенки. Чем труба толстостеннее, тем выше ее способность гасить звуки;
  • Вес трубы. Этот параметр напрямую зависит от толщины трубы. Чем она выше, тем труба тяжелее, что повышает ее способность к шумопоглощению;
  • Близость расположения трубы кстене. Во многих домах стояки монтированы таким образом, что в некоторых местах едва удается просунуть ладонь между стеной и трубой. Из-за непосредственной близости к стене труба может вибрировать и издавать звуки;
  • Отсутствие жесткой фиксации трубы. При возникновении колебаний здания, передаваемых на незакрепленную трубу, их слышимость увеличиться в разы;
  • Отсутствие демпфирующей прокладки в местах прохождения труб через перекрытия. Многие монтажники пренебрегают необходимостью прокладывать специальные резиновые прослойки в местах, где стояк входит в пол или потолок. Помимо этого зазор вокруг стояка, который образуется при замене чугунных крестовин на пластиковые, зачастую заполняется монтажной пеной. Это в корне неправильно, так как пена не только не обладает звукопоглощающими или демпфирующими свойствами, но и, наоборот, может делать любые колебания более громкими.

Шумопоглощающая канализация Ostendorf

Для внутренних систем

Популярностью пользуются также изделия немецкой компании Ostendorf. Если необходимо заменить или отремонтировать внутреннюю канализацию, то бесшумные канализационные трубы ostendorf серии ТН – хороший выбор.

Они отличаются:

  • надежностью и долговечностью;
  • удобством и простотой монтажа;
  • специальной маркировкой;
  • повышенной устойчивостью к воздействию кислотных, щелочных растворов;
  • экологической безопасностью.

Различная длина деталей (150-3000 мм), диаметр (32-110 мм), возможность выдерживать температуру в пределах +100℃ позволяют устанавливать безнапорные канализационные магистрали в помещениях разного предназначения.

Изделия производят из светостабилизированного, трудновоспламеняемого полипропилена (DIN 4102 B1).

Внутренняя канализация отводит сточные воды, агрессивные стоки внутри помещений.

Для наружных систем

Нужно обустроить внешнюю канализацию? Выбрав бесшумные канализационные трубы остендорф (серия KG (PVC) SN 4 ), вы станете обладателем качественного водостока.

Детали канализационных внешних конструкций изготавливают из твёрдого поливинилхлорида.

Из положительных характеристик следует отметить:

  • надежность;
  • долгий срок функционирования;
  • простоту монтажа;
  • высокую температурную устойчивость (выдерживают горячие стоки до +100℃);
  • возможность перемещать кислотные и щелочные вещества;
  • экологичную чистоту.

Их формируют длиной 0,5 – 5 метров и диаметром 110-160 мм, что позволяет обустраивать внешние конструкции любой протяженности с минимальными отходами.

5 главных этапов монтажа

Для примера, возьмем бесшумную канализационную трубу 100х2000 skem ostendorf с раструбом.

Перед началом работ, следует обрезать и обработать концы труб. Эту операцию можно осуществить с помощью трубореза, который поможет выполнить обрезку точно под прямым углом. После этого следует зачистить заусенцы и снять фаску.

Тогда приступаем к соединению стояков.

  1. Торцы, раструбы очистить от мусора и грязи.
  2. Покрыть фаску равномерным слоем заводской смазки, не задевая при этом уплотнительного кольца.
  3. Вставить в раструб стояк таким образом, чтобы оба элемента имели общую продольную ось, после чего выдвинуть стояк на 1 см (такой зазор необходим для качественной эксплуатации, поскольку возможны температурные линейные расширения трубчатых деталей).
  4. Чтобы надежно зафиксировать систему, ее необходимо закрепить хомутами.
  5. Для обеспечения продольной подвижности, конструкцию закрепляют плавающими крепежами, которые получаются после частичного затягивания обычных хомутов.

Важно! Если к горизонтальным участкам трубопровода подсоединены один или несколько отводов, данные участки вдоль всей длины необходимо жестко зафиксировать, что исключит возможность разгерметизации конструкции. Важно! При прохождении магистрали через бетонное перекрытие или стяжку, желательно их обернуть теплоизоляцией или трубами-гильзами, поскольку при транспортировке горячей рабочей среды возможно тепловое линейное расширение

Важно! При прохождении магистрали через бетонное перекрытие или стяжку, желательно их обернуть теплоизоляцией или трубами-гильзами, поскольку при транспортировке горячей рабочей среды возможно тепловое линейное расширение

Тонкости установки пластиковых труб своими руками

Есть несколько нюансов, которые стоит соблюдать для того, чтобы система в дальнейшем работала правильно:

  1. Нарезка труб должна сопровождаться зачисткой их краев от заусениц. Чтобы работу было проще выполнить, стоит взять пилу с небольшими зубцами и широким лезвием: разрез получится сделать под прямым углом, а количество задир будет минимальным.
  2. Перед тем, как собрать канализационные трубы, стоит выполнять предварительную сборку, во время которой наносятся контрольные отметки. После этого система разбирается.
  3. При прокладке трубопровода в стене чаще всего используются металлические трубы, которые соединяются с сантехническими приборами посредством пластиковых отрезков труб. Для соединения разных видов труб применяются муфты, не имеющие раструбов.
  4. При высверливании отверстия для трубы стойка может ослабнуть. Устранить проблему можно при помощи специальных накладок, которые возвращают стойкам изначальную прочность.

Нужна ли звукоизоляция и утепление фановой трубы

Необходимость в шумоизоляции фановой трубы возникает при ее расположении вблизи жилых помещений, когда бульканье, вибрация и звук подающей воды вызывают неприятные ассоциации и дискомфорт. Избежать этого можно изолировав стояк следующим образом:

  • запенить поверхность монтажной пеной. Недостаток – неприглядный внешний вид и невозможность произвести ремонт;
  • зашить трубу в скорлупу из специальных материалов, легко устанавливается и демонтируется, выглядит аккуратно
  • замотать мягким изолирующим полотном, для поддержки которого требуется дополнительная фиксация, внешний вид неприглядный.

Лучшим решение по звукоизоляции является использование толстостенных полипропиленовых труб. Существующий стояк можно зашить в аккуратный короб.

Утепление фановых стояков необходимо при прохождении через холодное помещение – подвал, чердак. Разница температур вызывает образование конденсата, его замерзание, что снижает эффективность вентиляции. Утепление выполняют такими же материалами, как и звукоизоляцию.

Заключение

Нередко в квартире слышен шум воды в канализации. Причем не только своей, но и соседей сверху и снизу, слева и справа. Порой кажется, что вода и нечистоты вот-вот обрушатся на голову.

Для этого используются специальные шумоизоляционные трубы, пенополиуретан и некоторые другие материалы. Трубы стоят очень дорого, а срок их службы весьма ограничен. Поэтому в домашних условиях лучше всего воспользоваться пенополиуретановыми матами. Сами стояки следует крепить к стене через каждые 1,5-2 м хомутами со вставками из резины.

Не рекомендуется применять для изоляции монтажную пену, минеральную вату, пенопласт.

Источник

Выводы и полезное видео по теме

Ниже демонстрируется видео-практика разводки и прокладки сети трубопроводов с учётом строительства частного дома. Полный цикл монтажа, включая тестирование системы простейшими способами.

Зная порядок обустройства системы отвода стоков из дома, можно попытаться самостоятельно соорудить канализацию. Правда на этапе прокладки трубопровода снаружи потребуется помощь для заглубления труб в землю.

Если же имеются сомнения, то лучше обратиться в компанию с хорошей репутацией и положительными рекомендациями от ваших знакомых. Тогда канализационная система будет устроена правильно и прослужит вашей семье не один десяток лет.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь полезной информацией, фото и собственным опытом, полученным в сфере устройства или ремонта канализационного трубопровода. Задавайте вопросы по спорным, заинтересовавшим и неясным моментам.
