Выбираем электронный стабилизатор напряжения: схема, особенности и виды

Отключения электроэнергии

Если у вас в доме свет отключают часто и надолго, скорее всего, это делается неправомерно, и можно добиться уменьшения платы (часть 4 статьи 157 ЖК РФ).
Согласно Правилам предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных Постановлением Правительства РФ от 06.05.2011 № 354, допускаются перерывы для проведения ремонтных и профилактических работ, в том числе при стихийных бедствиях и ЧС. О проведении таких работ вас должны информировать письменно.
Если электроэнергию отключают без веских причин или на срок более суток подряд или на 72 и больше часа в год (суммарно) — это незаконно. Допустимый перерыв электроснабжения — 2 часа (при наличии двух независимых взаимно резервирующих источников питания) и 24 часа (при наличии одного источника). За каждый час превышения перерыва электроснабжения размер ежемесячной платы должен быть снижен на 0,15%. Куда обратиться
О том, что у вас нет света, нужно сообщить в аварийно-диспетчерскую службу. Как правильно туда позвонить и подать заявку, мы писали в статье про ржавую воду.
К вам должны прийти представители управляющей организации и составить акт о непредоставлении услуги по снабжению электроэнергией. В акте нужно зафиксировать период, в течение которого не было электричества. Если был нанесен ущерб технике, это тоже нужно указать в акте.
Затем нужно написать заявление на изменение размера платы и на компенсацию нанесенного ущерба (размер ущерба сначала нужно оценить, провести экспертизу).
Заявление пишется в управляющую организацию, если рассчитываетесь за свет вы с ней. Если же заключен прямой договор с ресурсоснабжающей организацией, заявление нужно подать туда. Существует еще один нюанс, он описан в пункте 103 Правил предоставления коммунальных услуг:

Если исполнителем является ресурсоснабжающая организация, которая в соответствии с договором, содержащим положения о предоставлении коммунальных услуг, не осуществляет обслуживание внутридомовых инженерных систем, то такая организация производит изменение размера платы за коммунальную услугу в том случае, если нарушение качества коммунальной услуги и (или) перерывы в предоставлении коммунальной услуги возникли до границы раздела элементов внутридомовых инженерных систем и централизованных сетей инженерно-технического обеспечения.
В указанном случае, если нарушение качества коммунальной услуги и (или) перерывы в предоставлении коммунальных услуг, превышающие их установленную продолжительность, возникли во внутридомовых инженерных системах, то изменение размера платы за коммунальную услугу не производится, а потребители вправе требовать возмещения причиненных им убытков, в том числе вызванных внесением платы за непредоставленную коммунальную услугу или коммунальную услугу ненадлежащего качества с лиц, привлеченных собственниками помещений в многоквартирном доме или собственниками жилых домов (домовладений) для обслуживания внутридомовых инженерных систем.

Кто должен отвечать за перебои в электроснабжении — УО, ресурсоснабжающая организация или иные лица, которые обслуживают внутридомовые инженерные системы — зависит от того, где конкретно возникли нарушения.
Если УО (или электроснабжающая организация) не собирается предоставить изменение размера платы и выплачивать компенсацию, нужно подать жалобу в Госжилинспекцию, Роспотребнадзор, прокуратуру. Можете привлечь соседей (наверняка они тоже недовольны постоянными отключениями) и составить коллективную жалобу.
Если ничего не меняется, можете подать в суд. Кстати, с 1 октября 2019 года стало проще подавать коллективные иски. Если соберете 20 соседей, которые недовольны перебоями электроэнергии, можете подать групповой иск. Успех таких дел, как правило, более вероятен.

Ошибки подключения

1

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы

Обращайте на это внимание, прежде чем нести его обратно в магазин

Источники — https://cable.ru, Кабель.РФ

Особенности подключения стабилизатора к сети 220 вольт

Возьмем, к примеру, установку стабилизатора однофазного типа, мощность которого 10 кВА. Максимальный показатель рабочего тока в электросети должен быть примерно 45 А.
Если, к примеру, уровень напряжения на входе периодически понижается до отметки 160 В, то устройство будет поднимать его, увеличивая входящий ток.
Зная это и руководствуясь законом о сохранении энергии, положения которого стоит учесть в данном случае, можно подсчитать, чему равен ток — это мощность,
деленная на напряжение: 10000 ВА / 160 В = 62.5 А. А если, к примеру, входящее напряжение равно стандартному — 220 В, то ток на входе по условиям все той же формулы был бы:
10 000/220=45.5 А. То есть, чем ниже напряжение на входе в электросети, тем выше показатели входного тока.
Учитывая вышеизложенные факты, при монтаже стабилизатора напряжения обязательно нужно уточить, что сечение входного кабеля выдержит ток подаваемого номинала.

По данному принципу стоит подобрать и автоматические выключатели, которые нужно будет разместить на входе в сети, т.е. до стабилизатора напряжения.
Номиналы выключателей должны быть больше показателей тока. Далее приступаем непосредственно к монтажу. Для начала стоит выбрать место, где будет установлен стабилизатор.
Это должно быть специально отобранное место. К примеру, очень удачно будет смонтировать устройство рядом с силовым вводом.
При этом во время монтажа нужно помнить о необходимости постоянного притока воздуха к прибору, который будет его охлаждать, а также о необходимости защиты от высокой влажности.

При монтаже стабилизатора запрещается

  • устанавливать стабилизатор в легкодоступном для детей месте
  • монтировать устройство в шкафах, нишах, где нет притока воздуха, на сырых стенах помещений с повышенной влажностью
  • устанавливать стабилизатор в помещении, где хранятся горючие и быстровоспламеняющиеся вещества, а также химические материалы
  • производить монтаж без заземления корпуса стабилизатора
  • подводить к клеммной колодке провода с недостаточным диаметром сечения
  • оставлять после монтажа провод с плохой изоляцией

Схема подключения стабилизатора

Сама схема подключения стабилизатора обычно указывается производителем возле клеммной колодки.
Маркировка клемм выполняется стандартными буквенными обозначениями: L – для подключения фазного
провода, N – для нулевого.
Подключение заземляющего провода происходит отдельно, к клемме, обозначенной соответствующим значком.

Во время непосредственной установки, заранее отключив электроэнергию, стоит в разорванную электрическую сеть подключить аппарат выбранного типа,
который устанавливается в разрыве между сетью и всеми электропотребителями. Стоит отметить, что нужно обеспечить надежное отключение электроэнергии.
С этой целью нужно не просто выключить, а снять пробки, или отключить вводной автомат, или деактивировать иные отключающие устройства, после чего
фазометром нужно зафиксировать отсутствие напряжения. В процессе установки нужно надежно закрепить стабилизатор на стене и убедиться,
что посторонние предметы не попадут в корпус стабилизатора. Речь идет о мелком инструменте, крепежах или остатках кабеля.
Места соединений кабеля нужно хорошо заизолировать, контакт проводов в клеммной колодке надежно зафиксировать.
В зависимиости от модели, нулевой провод может быть общим или иметь различные гнезда для фиксации в клеммной колодке.
Если колодка имеет один общий контакт для нулевого провода и внутренний диаметр клеммы позволяет разместить в ней 2 провода, то возможно объединение нулевых проводов в одной клемме.

Перед завершением процесса подключения стабилизатора, не забудьте проверить, чтобы за время монтажа никакие посторонние предметы не попали внутрь корпуса,
закрыть доступ к клеммной колодке.

На этом монтаж можно считать законченным и устройство готово к работе.

С этим читают

Определение

Стабилизатор напряжения (СН) — это устройство, предназначенное для преобразования входного нестабильного напряжения из электросети: заниженного, завышенного или с периодическими скачками, в стабильное по величине на выходе устройства и подключенных к нему электроприборах.

Перефразируем для чайников: стабилизатор делает так, чтобы для подключенных к нему приборов напряжение всегда было одинаковым и близким к 220В независимо от того, каким оно поступает на его вход: 180, 190, 240, 250 Вольт или вообще плавает.

Отметим, что 220В или 240В это стандартная величина для РФ, Беларуси, Украины и так далее. Но в некоторых странах ближнего и дальнего зарубежья оно может быть другим, например 110В. Соответственно «наши» стабилизаторы там работать не будут.

Стабилизаторы бывают разных видов: как для работы в цепях постоянного тока (линейные и импульсные, параллельного и последовательного типов), так и для работы в цепях переменного тока. Последние часто называют «стабилизаторы сетевого напряжения» или просто «стабилизаторы 220В». Если говорить простым языком, то такие стабилизаторы подключают к электросети, а уже к нему подключают потребители.

В быту СН используют для защиты как отдельных приборов, например, для холодильника или компьютера, так и для защиты всего дома, в этом случае мощный стабилизатор устанавливается на ввод.

Виды стабилизаторов напряжения

Релейный стабилизатор

За счет невысокой стоимости и достаточно высокой точности регулирования такие стабилизаторы приобрели наибольшую популярность. Силовое реле переключает обмотки трансформатора, чтобы на выходе получить нужное напряжение. Оно регулируется с шагом 5-20 В. Чем выше количество реле, тем выше точность регулировки, но при этом возрастает частота срабатываний, отсюда частые и мелкие перепады напряжения, что может сказаться на работе осветительных приборов (мерцание).

Плюсы:

  • компактные размеры, небольшой вес;
  • возможность работы в широком диапазоне температур (-30…+40С);
  • работа при перегрузке (несколько часов при напряжении 110% от номинального и несколько секунд при 200% от номинального);
  • высокая скорость срабатывания;
  • широкий диапазон регулирования входящего напряжения, низкая чувствительность к его искажению;
  • долговечность до 10 лет;
  • невысокая шумность.

Минусы:

  • ступенчатая стабилизация и, как результат, изменение уровня освещенности;
  • большое количество узлов в конструкции снижает надежность.

Оборудование оптимально подходит для сетей с небольшими и нечастыми перепадами напряжения.

Электромеханический стабилизатор

Стабилизатор работает за счет перемещения по обмотке трансформатора контакта, который приводится в движение сервоприводом. Бывают сетевые и магистральные.

Плюсы:

  • работа с большими нагрузками;
  • способность выдерживать серьезные скачки напряжения (несколько секунд при напряжении, вдвое выше номинального);
  • плавность регулировки напряжения;
  • бесшумность при отсутствии резких скачков напряжения;
  • напряжение на входе может быть практически любым;
  • высокая точность стабилизации;
  • невысокая стоимость, но есть и дорогие модели с высокой скоростью срабатывания.

Минусы:

  • скорость реагирования на скачок напряжения ограничена скоростью щетки (10-15 В/сек);
  • чем выше мощность, тем больше вес устройства;
  • оборудование не будет работать при температуре менее -5С и более +40С;
  • шум в момент стабилизации напряжения;
  • щетки и сервопривод нуждаются в регулярной замене (каждый 3-7 лет).

Такой стабилизатор хорошо подходит для сетей со стабильно пониженным или повышенным напряжением. Лампочки мерцать не будут.

Тиристорные и симисторные стабилизаторы

По принципу работы напоминают релейные стабилизаторы, но переключение между обмотками тут осуществляют полупроводниковые ключи, симисторы или тиристоры. За счет этого повышается скорость, снижается шумность, увеличивается эффективность работы. Многие модели оснащаются дисплеем, где отображается входящее и выходящее напряжение.

Плюсы:

  • надежность и долговечность;
  • работа с низкими и высокими входящими напряжениями;
  • многие модели способны выдерживать температуру до -20С;
  • детали почти не изнашиваются, так как нет подвижных элементов;
  • быстродействие;
  • бесшумность.

Минусы:

  • высокая цена;
  • сложность ремонтных работ;
  • невысокая устойчивость к перегрузкам;
  • чем выше точность регулировки, тем выше количество ступеней, и тем ниже быстродействие.

Обычно такие стабилизаторы используют для защиты отдельной техники (компьютер, стиральная машина) при частых, но незначительных перепадах напряжения.

Инверторный стабилизатор

Самые новые и совершенные стабилизаторы. Работают по принципу двойного преобразования энергии, за счет чего лишаются многочисленных недостатков другого типа устройств.

Плюсы:

  • компактность;
  • работа с входным напряжением 115-300 В, при этом на выходе получаем стабильное напряжение 220 В;
  • высокая точность;
  • минимальная задержка.

Минусы:

  • цена;
  • работа оборудования требует постоянного охлаждения, за которое отвечают вентиляторы, потому придется мириться с небольшим постоянным шумом.

Оборудование подходит для любого типа техники.

Комбинированный стабилизатор

Совмещает в себе преимущества релейного и электромеханического устройств

Если происходит резкий скачок напряжения, то включается релейный механизм, так как тут важно быстродействие. При напряжениях, близких к нормативным, работает серводвигатель

ОБ ИЗМЕНЕНИИ ЗНАЧЕНИЯ СЛОВА “РАБОТА” В БУДУЩЕМ

На протяжении истории понимание работы неоднократно менялось. В течение довольно большого периода (можно сказать, большей части своей истории) люди вообще не работали – они выживали. То есть сама идея работы: я встаю и к в 8:00 еду на работу, где нахожусь до 17:00, – это современное понятие. Наши предки, охотники и собиратели, в течение сотен тысяч лет обходились без работы. Тревожность из-за потери работы – также сравнительно новый феномен. В ходе промышленных революций последних веков человек постоянно испытывал страх, что машины возьмут верх, а сам он станет ненужным. Впрочем, на этот раз, думаю, это может оказаться правдой. Как в случае с мальчиком, который кричал “Волки!”. В конце концов, волки пришли.

Сейчас люди сталкиваются с более страшным понятием, чем эксплуатация, – со своей ненужностью. Когда тебя эксплуатируют, ты, по меньшей мере, знаешь, что ты важен, что больше некому работать. Отсюда и первая проблема с ростом тревожности. Полагаю, новые профессии все же появятся. Вопрос в том, смогут ли люди себя “переизобрести”, чтобы занять эти вакансии. И переизобретать себя придется каждые 10 лет, так как мы переживаем не одну технологическую революцию, а их целый каскад. Переизобретать себя в 20 лет – одно дело, но меняться дальше – в 30, 40, 50 лет – очень тяжело, это также сильно повышает нашу тревожность.

Люди вообще делают многое, что не считается работой. Например, растят детей. И большая часть работы, которую выполняют люди последние несколько веков, просто не в их природе. Мы не можем назвать что-то “естественной” работой для человека.

Мы слишком много внимания уделяем роботизации, когда говорим о будущем рынка занятости. Столько же внимания мы должны уделять биотехнологиям. Множество новых профессий будет связано с пониманием человеческих эмоций. Даже беспилотные машины должны будут понимать, как себя ведут пешеходы. И уж тем более это актуально, если машины заменят банкиров или соцработников.

Если взглянуть на вещи чуть иначе, становится ясно: нужно защищать не профессии, а людей. Можно отбросить некоторую часть профессий за ненадобностью – они не стоят того, чтобы их сохранять. Кто хочет всю жизнь быть кассиром? Мы должны думать о людях, а не о профессиях. В данном случае у нас кризис не занятости, а кризис смысла работы.

Как историк замечу, что по сравнению со Средневековьем люди сейчас живут просто в раю, но почему-то так себя не чувствуют. Мы умеем усердно трудиться, быть эффективными, но не умеем расслабляться. Если решить проблему с кризисом смысла работы, разрешим и проблему с досугом.

Лучший совет, который я мог бы дать, – вкладывайтесь в собственную приспосабливаемость. Все ваши инвестиции – обучение тому или иному навыку, например программированию – это лотерея. Вы не знаете точно, пригодится ли вам то или иное умение, но во времена хаоса вам точно понадобится эмоциональная устойчивость, способность пережить все эти перемены. Впрочем, это очень сложно. Не знаю ни одного университета, где бы этому учили.

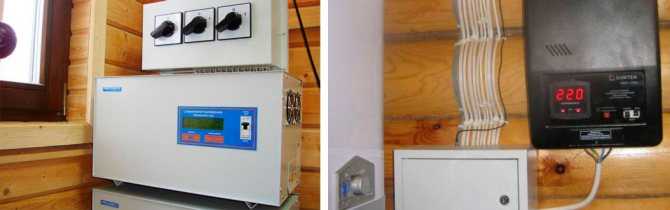

Стабилизаторы локального и общего подключения

Первое с чем необходимо определиться, что вы будете подключать от стабилизатора — все электроприборы в доме или какой-то конкретный аппарат (телевизор, холодильник, компьютер).

Во втором случае вам потребуется стабилизатор локального типа. Мощность его не превышает 1-2кВт, напряжение 220в. Подключается он через шнур с вилкой в обычную розетку и на своей панели имеет другие розеточные разъемы, для питания того самого защищаемого аппарата.

Для его установки и подключения не нужно вызывать электрика и обладать какими-либо техническими знаниями.

Другая группа стабилизаторов уже предназначена для электроснабжения всей квартиры или дома. Мощность их начинается от 5квт и выше.

Для обычной квартиры еще подойдут экземпляры мощностью в 5-9квт, а вот для дома уже нужно брать начиная от 9квт.

Эти стабилизаторы относятся к устройствам клеммного подключения. Устанавливаются они возле электрощитка сразу после счетчика. Подключение (вход и выход) выполняется медным кабелем через специальные клеммы. Если у вас нет необходимых навыков и знаний, то для их установки уже нужно привлекать профессиональных электриков.

При выборе всегда обращайте внимание в каких величинах производитель указывает мощность — в вольт-амперах (Ва) или в ваттах (Вт). При переводе Ва в Вт мощность разрешенная для подключения может оказаться меньше в зависимости от коэффициента cos f

Это коэффициент мощности, который учитывается для таких приборов как двигатели, лампы ДРЛ, компрессоры и т.д. В большинстве своем его величина колеблется от 0,7 до 0,8.

Поэтому не всегда нагрузку в районе 5квт, можно смело подключать к стабилизатору с биркой в 5ква. Только из-за cos f она уже изменяется на 20-30%

Шаг №4 — Какой мощности нужен стабилизатор?

На предыдущих этапах мы узнали, что для дома нужен аппарат с плавной регулировкой, определились с количеством фаз необходимого прибора (однофазный или трехфазный) и решили для себя, будет он стоять в отапливаемом помещении или нужен морозостойкий вариант.

Теперь следует понять, какой мощностью должен обладать прибор.

magazin energia ru

К этому вопросу нужно отнестись внимательно, так как взяв стабилизатор маленькой мощности, в результате мы получим частые отключения стабилизатора по перегрузу.

Основное правило, которым принято руководствоваться при выборе стабилизатора напряжения для дома, звучит так:

На каждый частный дом или загородный коттедж устанавливается вводной автомат, который не позволяет нагружать электропроводку дома больше, чем она рассчитана. Это связано не с «жадностью» электриков, будто не хотят разрешить владельцу дома включать приборы большей мощности, чем разрешено. Причина банальна — не допустить возникновения пожара. Чтобы не допустить перегревания проводов и возникновения из-за этого пожара, ставится вводной автомат. Если человек попытается одновременно нагрузить электропроводку приборами бОльшей мощность, чем разрешено, — вводной автомат выполнит защитное отключение и не допустит пожара в доме.

Чаще всего на дом ставятся подобные вводные автоматы:

Вводной автомат на 40 А (ампер)

Для того, чтобы узнать какой мощности нужен стабилизатор напряжения для нашего дома, всегда применяется одна и та же формула:

  • Вариант №1 — к дому подведена однофазная сеть на 220В
    В этом случае умножаем значение вводного автомата (у нас это 40 ампер) на 220 вольт:
    40 * 220 = 8 800
    Выходит, что для нашего дома нужен стабилизатор мощностью не меньше, чем 8800 ВА (вольт-ампер) или 8,8 кВА (киловольт-ампер).

    Зная типичную линейку мощностей стабилизаторов:
    5, 8, 10, 15, 20, 30 кВА

    Понимаем, что стабилизатор на 8 кВА с нашей нагрузкой уже не будет справляться, а вот на 10 кВА — самое оно.

  • Вариант №2 — к дому подведена трехфазная сеть на 380В
    В случае трехфазной сети решение следующее:
    • если дома есть потребители на 380В — ставим один трехфазный стабилизатор.
      Его мощность высчитывается так:
      Вводной автомат для частных домов с трехфазным подключением чаще всего на 20 ампер.
      Умножаем 20 ампер на 200В и получившуюся цифру умножаем еще на 3:
      20 * 220 * 3 = 13 200
      Получается для дома нужен трехфазный стабилизатор мощностью не меньше 13200 ВА (вольт-ампер) или 13,2 кВА. (киловольт-ампер).
      Опять же, учитываем линейку мощностей трехфазных стабилизаторов (9, 15, 20, 30 кВА) понимаем, что нам нужен стабилизатор на 15 кВА. Итого, нужен трехфазник на 15 кВА.
    • Если же к дому подведено 3 фазы, а все электроприборы обычные, рассчитаны на 220В и трехфазных потребителей ставить не планируется, то эффективнее будет поставить три однофазных стабилизатора (по одному на каждую фазу). Это делается по той причине, что при пропадании напряжения на одной из фаз, трехфазный стабилизатор обесточит весь дом. При установке трех однофазных стабилизаторов данная проблема не возникает и электроприборы на оставшихся двух фазах продолжают работать.
      Мощность высчитывается как для обычного однофазного стабилизатора (описано было выше) с тем отличием, что нужен не один а три штуки:
      40 * 220 = 8 800 Итого, нужно 3 стабилизатора по 10 кВА.

Четвертое правило:

В зависимости от количества подведенных фаз:

  • для однофазной сети (220В) чаще всего ставят однофазный стабилизатор на 10 кВА;
  • для трехфазной сети ставят или один трехфазный стабилизатор на 15 кВА или три однофазных по 10 кВА (по одному на каждую фазу).

magazin energia ru

Химическая технология материалов современной энергетики

Ключевым направлением в деятельности целых областей современной науки – это поиск и создание безопасных и высокоэффективных и экономичных источников для получения энергии. Такие энергоресурсы, как нефть или уголь, которые широко использовались в последние десятилетия, оказывают негативное влияние на состояние окружающей среды не только во время их использования, но и во время добычи. Применение этих энергоресурсов, учитывая издержки на их добычу не слишком эффективно.

Энергетика тесно связана с отраслью химических технологий, которая позволяет осуществлять поиск новых материалов и разрабатывать средства и методы для получения энергии из данных материалов.

Химическая технология материалов в современной энергетике позволяет более эффективно управлять и вносить новшества в ядерно-химические процессы и создавать передовые технологии для первичной и вторичной переработки природных сырьевых ресурсов. Кроме того, использование этой технологии позволяет более эффективно осуществлять переработку ядерного топлива и отходов, которые возникают в результате работы атомной энергетики.

Основные параметры выбора стабилизатора напряжения

Для использования в быту пригодны многие виды стабилизаторов

Определить, какое устройство выбрать для обслуживания потребителей электроэнергии, используемых дома или на даче, нужно принимать во внимание основные характеристики преобразователя

Фазность

Обычные стабилизаторы, рассчитанные для бытовой электротехники, рассчитаны на 220 B. Для электропитания загородного дома может быть использована трехфазная сеть, а часть коттеджных электроустановок может быть также трехфазным (насосы, котельное оборудование)

Важно учесть фазность приборов, которые будут подпитаны к стабилизатору

Мощность

Подсчитывается пусковая мощность всех приборов, которые будет обслуживать стабилизатор. Она может превосходить суммарную мощность в 3-5 раз. Информация о мощности электроприбора указана в его паспорте.

Диапазон стабилизируемого напряжения

Каждый стабилизатор может использоваться лишь для преобразования напряжения определенного диапазона. Для бытовых устройств это промежуток от 130 до 270 B. Если напряжение в сети окажется вне этих пределов, все электроприборы будут отключены.

Для точного определения диапазона напряжения в сети, нужно снимать показания напряжения несколько дней подряд в часы пиковой нагрузки. На их основании готовится расчет и подбирается оборудование с удовлетворяющими параметрами.

Способ установки

Он может быть настенным или напольным. Подбирая место установки, надо учесть наличие свободного пространства в зоне расположения оборудования. Оно необходимо для эффективной работы вентиляторов, охлаждающих прибор.

Прочие параметры

Встроенная защита

Помимо стабилизации напряжения устройства должны выполнять еще и некоторые защитные функции. Основных три:

  • Защита о высокого напряжения. Срабатывает при превышении 260 – 270 вольт.
  • Защита от низкого напряжения. Нижний порог обычно установлен на 110 – 140 вольт.
  • Защита от токов короткого замыкания.

Дорогие модели оснащают защитой от молний (импульсных перенапряжений) и фильтрами нейтрализации электрических шумов. Это полезные функции, но для стабильной работы электрооборудования хватает и первых трёх.

Желательно, чтобы стабилизатор был оснащен тепловыми датчиками. Они обезопасят от самовозгорания при критических перегрузках и в экстремальных ситуациях.

Работа при минусовой температуре

Эта характеристика приборов зависит от места установки. Лучшее место с температурой от 0 до + 45 °C. В этих пределах работает большинство стабилизаторов. Хорошо переносят морозы не многие модели

На эту характеристику стоит обратить внимание, если прибор будет установлен вне помещения

Наличие информационного дисплея

Для магистральных стабилизаторов, обеспечивающих электроснабжение всего домохозяйства, дисплей обязателен. Без него могут работать только индивидуальные маломощные устройства. Обычно отражает входящее и выдаваемое напряжение, мощность, ошибки. В критической ситуации можно понять, что произошло в сети, дома или со стабилизатором.

Таймер включения после отключения

Большинство стабилизаторов при первоначальном включении задерживают подачу напряжения потребителю. Тоже происходит при аварийных отключениях. Устройство выжидает не повторится ли ситуация вновь. Возможность установки задержки времени включения зависит от модели. На некоторых время предустановленно и не изменяется.

Уровень шума

При установке в жилом помещении, шум издаваемый устройством, может стать первоочередной характеристикой. Самые шумные – релейные. Они постоянно пощелкивают. Следом, в порядке убывания громкости идут сервоприводные, электронные и инверторные. В исправном состоянии все три типа шумят мало. Кулер издаёт звук не громче охлаждения компьютера

Повышение громкости сигнализирует о возможной неисправности и должно привлечь внимание владельца

Крепление и способ установки

По способу установки стабилизаторы делятся на настенные, напольные и настольные. Настольные включаются в розетку и служат для индивидуального использования. Настенные устанавливают в домах, квартирах и внешних шкафах. Их удобно обслуживать и они не путаются под ногами. Напольный вариант устройств имеет плюсы. Их легко спрятать под стол или в угол.

Вентилятор принудительного охлаждения

Существует два вида охлаждения – принудительной и естественное. Зависит от типа устройства. Принудительное охлаждение сопровождается небольшим шумом вентилятора и минимальным расходом энергии.

Как выбрать стабилизатор напряжения для дома?

правильно выбрать стабилизатор напряжения для дома

В частном секторе по обочинам дорог всегда установлены столбы-опоры, на которых размещаются провода. Именно по ним к домам подводится напряжение. Если пройти вдоль линии к ее началу, то можно обнаружить камеру со специальным устройством – трансформатором. Он преобразует подводимое высокое напряжение (обычно 6 или 10 кВ) в…нет, не в 220, а в 240-245 Вольт, которое далее по проводам на столбах распределяется по потребителям. Откуда же тогда у жителей частных домов проблема с напряжением и приходится читать, как выбрать стабилизатор? Во всем «виноваты» законы, в соответствии с которыми распространяется электрический ток. Здесь мы их рассматривать не будем, а для упрощения понимания воспользуемся аналогией с водопроводом.

  • Источник бесперебойного питания (ИБП)
  • Разделительный трансформатор 220В / 220В
  • Принцип работы стабилизатора напряжения

Водо…токопровод

Представим, что электрический ток – это поток воды, провода на столбах – трубы, трансформатор – источник. От центрального трубопровода к каждому дому (пусть их будет три) подводится своя труба. Очевидно, что давление, создаваемое источником, придет к наиболее удаленному дому без изменений лишь в двух случаях: — в первых двух домах все краны закрыты, и они ничего не потребляют; — количество воды в центральной линии настолько велико, что ее забор двумя первыми потребителями не превращает поток в струйку. Из этого следует единственный вывод: система будет идеально функционировать, если производительность источника превышает суммарное потребление всех трех домов (с учетом потерь). На практике же первые дома берут так много воды из центральной линии, что у последних от начального напора не остается и следа.

разбор электроэнергии

Для того чтобы устранить эту проблему, можно воспользоваться несколькими решениями:

  • повысить давление источника;
  • уменьшить потребление первых двух домов;
  • заменить источник на более производительный или установить дополнительный.

Первый вариант означает значительное превышение допустимых значений давления у первых на линии потребителей и повреждение их оборудования. Второй снижает уровень комфорта жителей, которым, фактически, запретят пользоваться частью домашних приборов. Третий связан с серьезными финансовыми затратами на замену источника и модернизацию трубопроводов.

От простого к сложному

Теперь переведем все вышесказанное на «электрический язык». Сейчас в каждом доме появились мощные электроприборы – утюги, кондиционеры, стиральные машинки, бойлеры. Соответственно, на каждый дом теперь приходится намного больший ток, чем на момент расчета и монтажа всей распределяющей системы. Мы удивляемся, почему возникают проблемы с напряжением и нужен стабилизатор. Очень просто! Никто не менял провода на столбах и трансформаторы, установленные еще во времена наших дедушек, когда общая нагрузка среднестатистического частного дома редко превышала 1 киловатт.

электропотребители

В результате получается, что большая часть мощности трансформатора потребляется ближними к нему по линии домами, а последним достаются крохи. Так как компании-собственники меняют оборудование редко, то электрики идут на компромисс – настраивают трансформатор на выдачу 240 В (220+10%), поэтому в ближних домах напряжение завышено, а в последних появляется дополнительный «бонус» 20 В. Однако это проблемы не решает – к концу линии напряжение часто снижается до 150 В.

падение напряжения

 При повышенном могут перегорать лампы накаливания, излишне нагреваться элементы в схемах приборов. Хотя значение в 240 В и является допустимым, постоянно такой режим использовать не рекомендуется. В свою очередь, при пониженном напряжении схемы защиты некоторых электронных приборов блокируют включение: не работают компьютеры и телевизоры, нагреваются электродвигатели, светоотдача ламп накаливания существенно снижается и пр. Решение есть – стабилизатор напряжения.

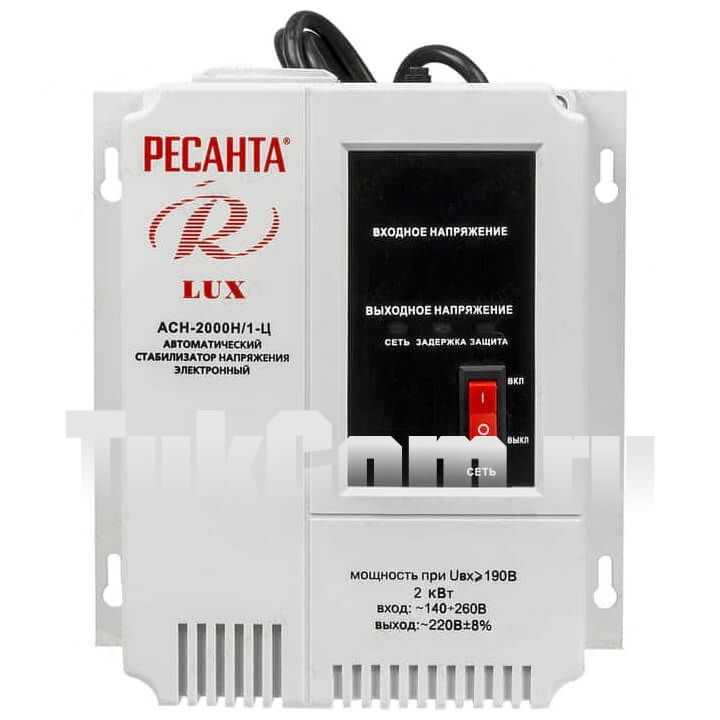

стабилизатор напряжения

Это автоматическое устройство, создающее в домашней электросети стабильные 220 Вольт. Внутренняя схема таким образом выполняет переключение обмоток трансформатора, что подаваемое заниженное или завышенное напряжение преобразуется в требуемые 220 В. Нижний и верхний пределы, в которых допустима работа, указываются в спецификации к устройству.

Критерии выбора

К основным критериям выбора следует отнести:

  1. Мощность (ВА). Соответствует сумме потребляемой мощности с учётом реактивной нагрузки при запуске оборудования;
  1. Инерционность (мс). Это время реакции системы на изменения входных параметров тока;
  1. Коэффициент трансформации. Учитывает падение выходной мощности стабилизатора при проседаниях входного тока более чем на 20-30%;
  1. Допустимый диапазон напряжения на входе (верхний и нижний порог). Для большинства электронных стабилизаторов составляет 130-260 В;
  1. Требования к выходному напряжению и точности его регулировки. Однофазное электрооборудование бытового и производственного назначения способно стабильно работать при сетевом напряжении в рамках 210-230 В;
  1. Способ установки (конструктивное исполнение). Электронные нормализаторы могут иметь напольную или настенную (навесную) конструкцию.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
