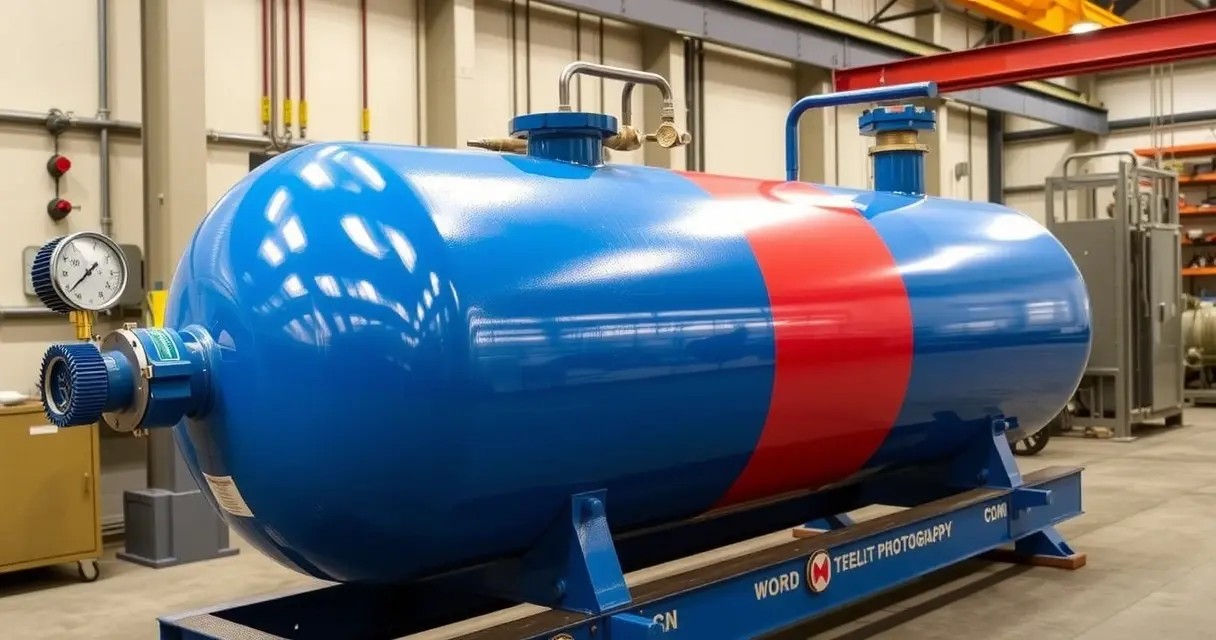

Ресивер является важным элементом любой системы сжатого воздуха. Он представляет собой металлический резервуар, в котором накапливается сжатый воздух, поступающий от компрессора. Наличие ресивера позволяет стабилизировать давление в системе, снизить количество включений компрессора и обеспечить запас воздуха для кратковременных пиковых нагрузок.
Без ресивера компрессор вынужден реагировать на любое изменение потребления воздуха. Это приводит к частым запускам двигателя и увеличивает нагрузку на оборудование. Накопительный резервуар решает эту проблему, создавая буфер между компрессором и потребителями воздуха.
При выборе ресивера важно правильно определить его объем. Если емкость будет слишком маленькой, система не сможет сглаживать перепады давления. Слишком большой ресивер также не всегда оправдан, так как занимает место и увеличивает стоимость системы.
Ресивер выполняет в пневмосистеме несколько задач:
- накопление запаса сжатого воздуха
- стабилизация давления в трубопроводе
- снижение количества запусков компрессора
- частичное отделение влаги из воздуха
- обеспечение кратковременных пиковых нагрузок
Расчет объема ресивера обычно выполняется с учетом производительности компрессора и особенностей работы оборудования. В большинстве случаев используют ориентировочное правило — объем ресивера должен составлять от 6 до 10 литров на каждый литр производительности компрессора в секунду.
Например, если компрессор имеет производительность 1000 литров в минуту, для него часто выбирают ресивер объемом 300–500 литров. Такой резервуар позволяет поддерживать стабильное давление и уменьшает количество циклов включения компрессора.
Также при расчете учитывают характер потребления воздуха. Если оборудование работает равномерно, можно использовать меньший объем ресивера. Если же расход воздуха меняется скачками, потребуется более вместительный резервуар.
При подборе ресивера обращают внимание на несколько параметров:
- рабочее давление резервуара
- общий объем емкости
- материал изготовления
- наличие антикоррозийного покрытия
- возможность установки системы удаления конденсата
В процессе эксплуатации в ресивере неизбежно образуется конденсат. Это связано с охлаждением сжатого воздуха внутри резервуара. Для удаления влаги на ресиверах устанавливаются дренажные клапаны или автоматические системы отвода конденсата.
Ресивер также помогает улучшить работу всей системы подготовки воздуха. За счет расширения объема происходит частичное охлаждение воздуха и выпадение влаги, что облегчает работу фильтров и осушителей.
Правильно подобранный ресивер делает работу компрессорной станции более стабильной. Он уменьшает износ оборудования, повышает эффективность системы и позволяет обеспечить равномерную подачу сжатого воздуха в производственные процессы
При подготовке статьи частично использованы материалы с сайта top-compressor.ru — расчет ресивера для компрессорной системы
Дата публикации: 18 июня 2022 года
