Тонкости процесса шумоизоляции окон

По поводу пластикового профиля

Что касается оконного профиля, то придать ему повышенные шумоизоляционные свойства практически невозможно – он такой, какой есть. И если вы в рекламе какого-нибудь производителя окон увидите надпись «тихий профиль», то не верьте этому. Естественно, оконная пластиковая рама может снижать шум, но ненамного. В этом отношении она уступает дереву и алюминию, так как стенки пластикового профиля довольно тонкие и гибкие.

И все же, из всех пластиковых профилей самым «тихим» будет широкий (70-72 мм) пяти- и шестикамерный профиль. Следует также учесть, что для толстого шумоизоляционного стеклопакета узкий профиль не подойдет чисто физически. Дополнительной шумоизоляции можно добиться с помощью утепления пластиковых окон. тем более, что оно является совсем недорогим.

Сложные маркировки стеклопакетов

Более сложные стеклопакеты могут иметь более сложные обозначения. К примеру, вы увидели формулу 4–16A–4M1–14Ar–4i. Какую информацию она несет? Кое-что вы уже должны понять сами, мы уже разобрались, а кое-что еще нужно объяснить. Итак, расшифруем это обозначение.

• Стеклопакет двухкамерный.
• 4 — внешнее стекло 4 мм высокого качества.
• 16A — ширина первой дистанционной рамки 16 мм, рамка армированная.
• 4M1 — среднее стекло обычное, 4 мм, высокого качества.
• 14Ar — ширина второй дистанционной рамки 14 мм, вторая камера заполнена инертным газом аргоном.
• 4i — внутреннее стекло 4 мм с низкоэмиссионным теплосберегающим покрытием.

Теперь Вам уже стали более понятными обозначения на стеклопакетах. Но и это еще не финиш, мы еще не рассматривали полный вариант маркировки.

Рассмотрим, как должна выглядеть полная маркировка стеклопакетов.

Дополнительная шумоизоляция окон

Для увеличения звукоизоляционных качеств световых проемов не всегда стоит прибегать к радикальным мерам. Существует ряд способов, которые увеличат степень поглощения внешних шумов без замены уже установленных оконных блоков.

Акустические пленка

На данный момент широко распространена виниловая пленка, повышающая шумоизоляцию стекла. Для окон, в которых установлены стеклопакеты (одно- или двухкамерные) желательно наклеить ее со стороны улицы и помещения. Таким образом можно увеличить поглощение шумов на 3 дБ. Существуют более современные аналоги, также изготовленные из винила, но благодаря инновационным технологиям их степень звукоизоляции достигает 5 дБ (как утверждают производители). На пленке нет какого-либо клеящего состава – фиксация на стекле осуществляется шпателем при помощи воды и мыла.

Акустические жалюзи и шторы

Звукопоглощающие жалюзи или шторы заметно толще и плотнее обычных аналогов. Изоляция от внешних шумов возможна благодаря винилу, который в виде волокон вплетен в материал изделия. Современные изготовители предлагают широкий ассортимент форм, расцветок и дизайнерских решений, так что кажущаяся грубость акустических занавесок ни коим образом не нарушит гармонию внутреннего интерьера.

Второй контур остекления

Второй контур остекления на панорамной лоджии

По сути, это установка дополнительного окна в проем, если позволяет его глубина. Данный способ относится скорей к радикальным мерам по увеличению звукоизоляции, чем к оперативным, но демонтаж ранее установленных блоков в таких случаях не потребуется. Кроме того, эффект от второго контура будет лучше, чем от способов, описанных выше, в особенности если использовать качественные шумоизоляционные материалы.

На вопросы шумоизоляции окон отвечают специалисты оконных компаний:

Подписаться

ПолезноБесполезно

Как отличить обычный стеклопакет от стеклопакета с i-стеклом?

Поднесите огонь к стеклопакету. Каждое стекло будет иметь свое отражение, состоящее из двух язычков пламени. У обычного стеклопакета все отражения одного цвета. У стелопакета с низкоэмиссионным стеклом, поверхность энергосберегающего стекла с напылением даст отражение другого цвета.

Преимущества использования i-стекла:

Во-первых, і-стекло отражает длинноволновые тепловые лучи в сторону их излучателя (то есть зимой в сторону квартиры, где работают отопительные приборы, а летом в сторону улицы, где находятся нагретые солнцем камни, асфальт и т.д.), что значительно снижает расходы на отопление зимой и на кондиционирование летом.

Иными словами, покрытие оставляет тепло там, где его больше. Теплоизолирующая способность стеклопакета с I-стеклом значительно выше по сравнению с двухкамерным стеклопакетом.

Таким образом, в любой климатической зоне тепловой комфорт в помещении достигается использованием стеклопакетов с энергосберегающими стеклами. Устраняется эффект — «дует от окна».

Во-вторых, вес такого стеклопакета на 10 кг на 1 м2 стеклопакета ниже по сравнению с двухкамерным, что значительно снижает нагрузку на фурнитуру створки Вашего окна и увеличивает срок ее эксплуатации.

В-третьих, так как температура на поверхности стеклопакета с I-стеклом выше, чем на поверхности обычного стекла, это уменьшает вероятность выпадения конденсата на стекле. Кроме того, это стекло препятствует выгоранию обивки и предметов интерьера. При этом прозрачность I -стекла сравнима с прозрачностью обычного стекла.

Таким образом, установив в доме наши окна с энергосберегающими стеклопакетами, Вы экономите средства и создаете комфортные условия в помещении, а это хорошее настроение, уют и комфорт.

Материалы

Шумоизоляционные оконные блоки изготавливаются из разных материалов. Не стоит долго задумываться какие из них приобрести, ведь современные технологии позволяют любой материал сделать и долговечным, и звукоизолирующим.

Из пластика

На сегодняшний день стеклопакеты чаще всего делают из пластмассовых профилей. Их отличает привлекательный внешний вид и надежность конструкции. Кроме того, они помогают сохранить тепло в помещении. А также отвечают за его звукоизоляцию. Делая звукоизоляционные оконные блоки, чаще всего используют пятикамерные профили из пластика.

Окна из такого материала в зимний период не пропускают в дом холод, а летом, наоборот, защищают от палящих солнечных лучей. Такие конструкции не требуют дополнительной отделки, они сохраняют свой первоначальный цвет на протяжении всего срока действия. Одними из самых популярных и дешевых являются окна, имеющие белый цвет. Такой цвет, по сути, является универсальным и хорошо смотрится в любом интерьере и экстерьере. Ну а тем, кому белые окна кажутся слишком скучными, стоит присмотреться к более ярким моделям.

А также не стоит забывать, что окна из пластика имеют большую герметичность, которая может привести к изменению температурного режима. Поэтому нужно подумать и о вентиляции. Для этого необходимо оснастить их такими элементами, как специальные москитные сетки. Это позволит на регулярной основе проветривать помещение в любое время года.

Из дерева

С появлением пластиковых конструкций многие стали заменять классические деревянные рамы белыми пластмассовыми вариантами. Но и у таких моделей со временем нашлись свои недостатки, поэтому специалисты решили вернуться к проверенным материалам, в том числе и к древесине.

Сейчас на современных строительных рынках появилось много деревянных оконных систем с повышенной шумоизоляцией. Они имеют спаренные или раздельные полотна, поэтому могут быть хорошо звукоизолированы даже без особых стеклопакетов. Рамы таких конструкций в основном делаются из ореха, сосны или дуба. Это не может не радовать, ведь древесина – это экологически чистый материал, который имеет прекрасные шумопоглощающие качества. Но если такой материал не обработать специальными средствами, то он не прослужит долго.

Комбинированные

Самыми дорогими являются деревянно-алюминиевые окна, которые сочетают в себе все характеристики разных материалов. Экраны таких конструкций обладают свойством глушения шума. Кроме того, они отличаются повышенной прочностью.

А также не стоит забывать и о подоконниках, которые так же, как и окна могут быть из разных материалов. Это может быть и дерево, сохраняющее тепло и имеющее привлекательный внешний вид, и камень, который добавит помещению некоторого шарма, и пластик.

Пластиковые подоконники для безопасности покрывают пленкой, которая легко снимается после монтажных работ.

Они и смотрятся красиво, и долго сохраняют свой привлекательный внешний вид, и радуют высоким качеством.

Мультифункциональные или энергосберегающие стеклопакеты

Производители оконных конструкций прекрасно знают о низкой теплоизоляции стекол. Чтобы сделать этот тонкий светопроникающий материал энергосберегающим. на его поверхность наносится микроскопический слой оксидов металлов, который удерживает тепловые (длинноволновые) волны. В итоге, такое стекло возвращает почти в два раза больше переходящего на него тепла от прогретого отопительными электроприборами воздуха назад в помещение. И при этом солнечные лучи (коротковолновое излучение) проходят внутрь фактически свободно.

Низкоэмиссионные стекла

Такие стекла называются низкоэмиссионные. Для их изготовления используется два вида покрытия – твердое и мягкое.

Покрытие, обеспечивающее стеклопакету защиту от солнечного излучения и придающее энергосберегающие свойства, наносится на внутреннюю сторону стекла, так что повредить его невозможно.

Твердое наносится в момент изготовления стекла еще на горячую смягченную поверхность. В итоге оно сливается с основной. Это гарантирует высокую прочность соединения. Такие стекла называются K-стекло. Однако многие специалисты уверены, что будущее все-таки за I-стеклом. у которого покрытие напыляется на уже готовое светопроникающее полотно. Но здесь слой с оксидами металлов не так устойчив к влажным и механическим воздействиям. Хотя это уже не будет иметь большого значения, ведь стекло устанавливается покрытием внутрь в герметичную конструкцию. А это исключит невольные повреждения. Зато энергосберегающие свойства его в два раза выше, чем у K-стекол .

Защита от солнечных лучей

Ну, с сохранением тепла, думаю вопрос решен. А какие стеклопакеты лучше при защите от солнечных лучей? Неужто единственным решением защиты от летнего зноя так и останется плотные шторы или жалюзи? А вот и нет. Владельцам квартир с выходящими на юг окнами, помогут так называемые селективные стекла со специальным напылением, которые не становятся преградой для видимых лучей спектра.

Другими словами они отфильтровывают лучи и невидимую часть спектра (инфракрасные волны, тепловое излучение) — отсекают, а в помещение впускают лишь большую часть видимого спектра, чтобы в квартире было светло. Но, использовать лучше конструкции «два в одном» — это когда окна с I-стеклом. работающие и на энергосбережение, и на защиту от излучений.

Мультифункциональные энергосберегающие теплопакеты

Для примера предлагаю рассмотреть мультифункциональный энергосберегающий теплопакетSTiS Select. Он разрешает значительно сэкономить на вспомогательных электроприборах кондиционирования и отопления. Напыление, исполненное на внутреннем стекле, отбрасывает тепло, не давая тому покинуть помещение, а стало быть энергии на обогрев понадобится значительно меньше, чем в случае с обычными окнами. Даже при базовой комплектации однокамерный теплопакет STiS Selec t теплее чем обычный однокамерный стеклопакет на восемьдесят с лишним процентов.

Также и чрезмерной жары можно не бояться. Солнцезащитный слой теплопакета STiS Select снижает количество попадающих в помещение солнечных излучений. Показатель солнечного фактора у однокамерной конструкции STiS Select ниже, чем у обычных двухкамерных стеклопакетов на 78 %. Даже в самый знойный день в помещение сохраняется прохладная свежесть, так что на кондиционировании также можно немало сэкономить.

Есть хоть какой-нибудь минус у теплопакетов?

Хочу отметить, что света в квартиру попадает столько же, сколько и через обычное окно. Тонирующие пленки, рольставни и жалюзи этим похвастаться не могут. Как я уже говорил, покрытие I-стекла не обладает высокой прочностью. Может ли это вызвать определенные проблемы при уходе за ним? Совсем нет. Ведь напыление выполнено внутри теплопакета, а значит повредить его во время уборки невозможно. Каких-то особенных обращений теплопакеты STiS Select не вызывают.

В заключении всей темы хочу сказать, что по утверждению самих производителей, даже базовая комплектация теплопакетов STiS Select имеет большие показатели эффективности энергосбережения превышающие современные требования европейских и российских строительных норм.

Суть технологии «триплекс».

Не будем углубляться в техническую терминологию, опишем простыми словами, что такое триплекс. Триплексом называется объединение двух и более стекол, равных по размеру, в одно. Причем прокладкой между скрепляемыми стеклами служит либо поливинилбутиральная пленка, либо специальный состав, наделенный особого рода свойствами.

Существует два вида триплекса:

пленочный;

заливной.

Различаются они как материалом, так и свойствами.

Вследствие обработки по триплекс технологии, стекло приобретает ряд дополнительных характеристик, главной из которых является высокая сопротивляемость кратковременным механическим нагрузкам (ударам). Однако и нагрузки бывают непосильными. Как поведет себя в этом случае стекло?

В случае, если нагрузка на стекло оказалась непомерно большой, и оно разбилось, то образовавшиеся осколки не разлетятся в стороны, грозя травмировать близстоящего человека, а будут удерживаться на пленке, либо на применяемом липком составе. Именно благодаря данному факту стекло, сделанное с использованием триплекс технологии, относят к категории безопасного.

Что такое окна премиум-класса, их отличия от масс-класса

Все современные окна можно разделить на два класса:

• Масс-класс;
• Премиум-класс.

Массовый класс делится на эконом и средний класс, премиум-класс включает в себя раздел супер-премиум.Чтобы ответить на вопрос, что относится к премиум-классу и чем он отличаются от остальных, можем провести сравнение с массовым классом по нескольким параметрам.

Количество камер в оконном профиле и глубина коробки монтажная

Чем больше камер в профиле, тем лучше помещение будет сохранять тепло. Массовые окна содержат в профиле до 4 камер, в премиум классе – 5-6 камер.

Чем толще профиль, тем больше монтажная глубина (расстояние между краями самой рамы снаружи и внутри помещения). Для массового класса показатель составляет до 70мм, премиум – 90мм.

Количество контуров утопления

Это показатель влияет на шумоизоляцию, герметичность (возможность попадания влаги и выветривания тепла). Дешевые варианты оснащены двумя контурами, средние – могут содержать в себе три, премиальные окна так же содержат три контура, однако, они могут быть любого цвета и иметь возможность самовентиляции и дополнительные системы для отвода влаги.

Премиум-класс имеет идеальную герметичность.

Внешний вид и стойкость к взломам

Окна эконом класса имеют стандартный дизайн, изделия среднего класса имеют более современный дизайн. В премиум-классе – широчайший выбор отделки и дизайна. Дома с премиальными окнами выигрышно смотрятся на фотографии.

Устойчивость к взломам зависит от качества стекла, толщины и качества фурнитуры и наличия дополнительных возможностей защиты. Массовый класс, как и премиум-класс, имеет надежную защиту от взлома, но премиальные окна чаще оборудованы дополнительными приспособлениями для защиты.

Что такое премиум-класс?

Это окна, имеющие максимальные количество камер профиля и глубину коробки, герметичные (отлично сохраняют тепло, защищены от влаги), имеющие прекрасный внешний вид и защиту от взломщиков.

Советы:

• Не путайте количество камер в профиле с количеством камер в самом стеклопакете – это разные вещи.
• Отметим, что масс-класс подразумевает экономию благодаря невысокой цене, плюс, их часто устанавливают самостоятельно, своими руками, не используя услуги профессиональных установщиков (по фото-инструкциям в интернете).
• Прежде, чем совершить покупку, стоит изучить отзывы, посмотреть фотографии, чтобы ориентироваться в качестве, цене и так далее.
• Если интересует скорость доставки или установки в конкретном городе, можно в строку поиска дописать, например, «… быстро в Уфе».

Источник : https://msbalkon.ru/sovety/chto-takoe-okna-premium-klassa-ih-otlichiya-ot-mass-klassa

От чего зависит?

Конечно, шумоизоляция окон ПВХ в квартире зависит не только оттого, какая толщина стекол, но и от других факторов

И поэтому, чтобы подобрать хорошую модель, очень важно исходить из бытовых реальностей

Основные факторы, которые влияют на качество звукоизоляции, являются следующие:

• шумоизоляционный класс профиля окна;
• звукоизоляция стеклопакета;
• герметичность окна, находящегося в закрытом виде;
• герметичность стыков окна.

Конечно же, оконный профиль очень сильно влияет на звуки, которые проходят через окно, но все же не являются главным фактором. Ведь его площадь намного меньше чем сам стеклопакет. И поэтому основной шум проходит сквозь стеклопакет, а не через профиль. А бытующее мнение о том, что металлопластиковые профили хорошо защищают помещение от посторонних шумов, является ошибочным. Главное – это конструкция стеклопакета.

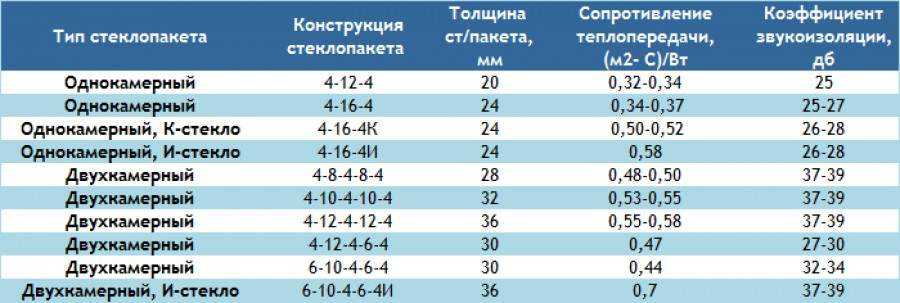

Существуют сравнительные таблицы уровней шумоизоляции стеклопакетов, из которых можно выделить следующие разновидности окон:

• однокамерный стандартный стеклопакет имеет в наличии два стекла толщиной по четыре миллиметра и одну камеру шириной двенадцать миллиметров. Такая конструкция может поглощать шум до 25 дБ;
• двухкамерный стандартный стеклопакет имеет в наличии три стекла, каждое по четыре миллиметра плюс две камеры по шесть миллиметров. Поглощение звуков доходит до 26,5 дБ;
• стеклопакет двухкамерный состоит из трех толстых стекол. Два из них по четыре миллиметра, а одно – шесть. А также в его состав входит две камеры по шесть миллиметров. Уровень поглощения звуков достигает до 28 дБ;
• двухкамерный асимметрический стеклопакет – это три стекла по четыре миллиметра плюс две камеры. Одна толщиной в шесть миллиметров, а вторая – в десять миллиметров. Поглощение звука доходит до 29,5 дБ;

• двухкамерный асимметрический стеклопакет со створкой с толстым стеклом имеет три стекла по четыре миллиметра и одно в шесть миллиметров. Он обладает двумя камерами шириной шесть и десять миллиметров и одной створкой 26 миллиметров. Такая конструкция поглощает звуки до 37 дБ;
• двухкамерный асимметрический стеклопакет с инертным газом имеет три стекла по четыре миллиметра, две камеры по шесть и десять миллиметров. Поглощение звуков до 33 дБ;
• двухкамерный асимметрический стеклопакет с трехслойным стеклом имеет три стекла, два из которых по четыре миллиметра, третье – девять. В него входит две камеры по шесть и десять миллиметров. Поглощает звуки до 34 дБ;
• асимметрический трехкамерный стеклопакет имеет четыре стекла. Два из них по четыре миллиметра, два – по шесть. В него входит три камеры, одна восемь миллиметров и две по шестнадцать миллиметров. Поглощает звуки до 34 дБ.

Как видно из вышеописанного, свойства звукоизоляции меняются в зависимости от параметров стеклопакета. Меняется и их толщина, и количество, и даже ширина камер. Лучшим результатом является конструкция, которая оснащена дополнительной створкой или имеет инертный газ.

Звукоизоляционные стеклопакеты разделяются между собой дистанционными рамками, которые изготовлены на основе полимерной пены. Они почти не пропускают звуковые волны. Сейчас существуют такие оконные системы, которые снижают шумы на 48 дБ.

Замена стеклопакетов на шумозащитные

Часто случается так, что проблемы с внешними шумами возникают уже после установки ПВХ окон, полностью менять которые мероприятие не из дешевых. Более экономически целесообразно произвести замену стеклопакета, оставив профиль нетронутым. Дело в том, что самым слабым участком на пути посторонних шумов выступает именно остекление, а не профиль рамы или створок.

Выполнение подобной доработки имеет ряд ограничений, связанных с глубиной посадочного места для остекления в профиле.

Например, не получится поставить многокамерный стеклопакет в раму, где находился однокамерный. В основном практикуют замену прозрачного заполнения сходного по количеству камер, но отличного по толщине стекол и промежутков между ними.

Размер камеры и газ в стеклопакете

Размер камеры — расстояние между стеклами в стеклопакете — также оказывает влияние на его свойства. От того, чем заполнена эта камера —
воздухом или инертным газом — также зависит теплоизоляция (см. результаты испытаний стеклопакетов с аргоном).

Принято считать что внутри стеклопакета вакуум, что в корне неверно, так как в таком случае стеклопакет просто лопнул бы сразу после выхода с конвейера под воздействием атмосферного давления.

На самом деле внутри стеклопакета обычный (осушенный) воздух или специальный инертный газ.

На что влияет размер камеры

Улучшение звукоизоляции	Нет
Улучшение теплоизоляции	Да (+50%)

Улучшение теплоизоляции происходит с увеличением расстояния между стеклами — от 8 до 24 мм. Дистанция между стеклами менее 8 мм, например, 6 мм, допускается по ГОСТ 24866-2014 «Стеклопакеты клееные» только для стеклопакетов внутреннего остекления.

В двухкамерном стеклопакете увеличение дистанционной рамки более 16 мм ведет к обратному эффекту — теплоизоляция снижается.

Формула	Пропускание света τv(%)	Солярный фактор g (%)	Пропускание УФ лучей τuv(%)	Сопротивление теплопередаче м2 С/Вт
4CGS-6Ar-4М1-6Ar-И4	59	39	15	0,88 (расчетн.)
4CGS-16Ar-4М1-14Ar-И4	59	39	15	1,45 (расчетн.)
4CGS-18Ar-4М1-18Ar-И4	59	39	15	1,43 (расчетн.)
4CGS-16Ar-4М1-24Ar-И4	59	39	15	1,41 (расчетн.)

Некоторые наблюдения демонстрируют увеличение теплоизоляции при увеличении ширины камеры, но при незначительной разнице температур стекол, ограничивающих камеру. Широкая дистанция между стеклами предпочтительнее, когда эта камера — вторая в стеклопакете, то есть расположена ближе к помещению.

Для лучшей теплоизоляции эффективно заполнить камеру газом, более плотным чем воздух. В частности, повышает изоляционные свойства стеклопакета закачивание аргона. Подробнее: Зачем нужен газ в стеклопакете

Чем отличаются шумоизолирующие стеклопакеты от обычных

В бюджетные пластиковые окна, как правило, устанавливают однокамерные стеклопакеты, стекла в которых одинаковой толщины, а пространство между ними заполнено осушенным воздухом. Звукоизоляционные свойства подобных изделий гораздо выше традиционных деревянных блоков, распространенных в недалеком прошлом. Но в ряде случаев этого бывает недостаточно, тем более что современные технологии позволяют заметно снизить проникновение шума в помещение, изменив конструкцию стеклопакета и его наполнение.

Шумоизоляционный стеклопакет состоит из трех и более стекол, толщина которых различна.

Для достижение еще большего звукоизоляционного эффекта увеличивают просвет одной из камер и заполняют ее инертным газом. Уменьшению проникновения шума также способствует использование специальных стекол, например, триплекса.

Насколько эффективно снижается шум

Внешние шумы в городе или вблизи магистралей с оживленным движением транспорта могут превышать 80 дБ, а порой достигают критических и даже вредных для здоровья значений (рев двигателя скоростных мотоциклов – 110 дБ). Для относительно комфортного пребывания в помещении шумовой фон в нем не должен быть больше 40дБ в дневное время и 30 дБ ночью. Таких условий возможно достичь, только если окно нейтрализует минимум половину внешних звуков.

Степень звукоизоляции в зависимости от типа остекления и конструкции оконного блока:

1. Традиционные деревянные окна поглощают менее 20дБ, при этом часть шумов проникает по причине не плотного примыкание створок к раме. Обычное одинарное стекло, толщиной 4 мм обеспечивает уровень изоляции в 20 дБ.
2. Бюджетные металлопластиковые конструкции с обычным стеклопакетом (2 стекла по 4 мм на расстоянии 16 мм) – 27 дБ. Заметная разница, сравнительно с первым пунктом достигается благодаря большей герметичности ПВХ окон.
3. Дополнительная камера в стеклопакете увеличивает степень сопротивления шуму всего на 1 дБ (при одинаковом расстоянии и толщине стекла). Так стеклопакет с двумя камерами по 10 мм и тремя стеклами по 4 мм поглощает 28 дБ.
4. Более продуктивный подход – установка однокамерного стеклопакета, заполненного аргоном вместо обычного осушенного воздуха. Два четырёхмиллиметровых стекла с промежутком 16 мм и Ar-заполнением обеспечивают изоляцию до 32 дБ.
5. Аналогичного результата можно достичь, используя стекла разной толщины. Формула стеклопакета 6/16/4, где 16 расстояние, а 6 и 4 толщина стекол в мм, позволяет уменьшить проникновение внешнего шума на 32 дБ.
6. Наиболее эффективно борется со звуком триплекс (трехслойное стекло). Однокамерный стеклопакет 4/12/9 поглощает 42 дБ, если добавить еще одну камеру (4/10/4/10/9), этот показатель увеличится до 44 дБ.

Характеристики стекол и стеклопакетов
