Как правильно выбрать витую пару для домашнего использования

Наиболее распространённый кабель — витая пара FTP категории 5e. С помощью него прокладывают локальные сети в офисах и дома, его используют для подключения компьютеров к роутеру или хабу. И, скорее всего, кабель, который проложен к вам в квартиру будет этой же категории.

Некоторые провайдеры экономят на витой паре и протягивают своим клиентам бюджетные варианты без экранирования вообще. Неэкранированную витую пару можно прокладывать внутри квартиры, если есть возможность проложить сеть вдали от проводки и запрятать его в кабель-канал.

Исходя из вышесказанного, можно сделать вывод. Для того чтобы правильно выбрать витую пару, надо определиться с:

Необходимой скоростью передачи данных.

Большая часть провайдеров не предлагает тарифы со скоростью выше 100 Mbit/s . Однако, если ваше оборудование позволяет, то можно выстроить локальную сеть со скорость до 1 Gbit/s в секунду.

Надобностью экранирования кабеля.

Прокладывая провод в плинтусе, вдали от электрической проводки, сабвуферов и прочих приборов, излучающих ЭМИ, можете обойтись UTP для экономии средств. Все же рекомендуется использовать кабель FTP или минимум F/UTP.

Местом прокладки монтажа, где она проходит, на улице или в помещении.

Если по улице, то придётся покупать защищённый кабель, который стоит на порядок дороже. Для прокладки в офисе, квартире или частном доме, достаточно использовать обычный серый кабель. Перед монтажом в офисном помещении уточните требования пожарной безопасности.

Изучив, что такое витая пара, и каких видов она бывает, вы легко сможете выбрать тот кабель, который подойдет именно для ваших условий. Не забывайте, что правильный выбор кабеля FTP — это только половина победы, необходимо узнать еще, как правильно обжать и сколько жил использовать.

Для этих целей вы также можете пригласить специалиста, который придет с необходимым оборудованием, обожмет кабель и настроит все компьютеры. Или же можно проверить, как сделана опресовка на проводе, который провел в квартиру провайдер, и сделать аналогичным образом.

03.
12.2017

Блог Дмитрия Вассиярова.

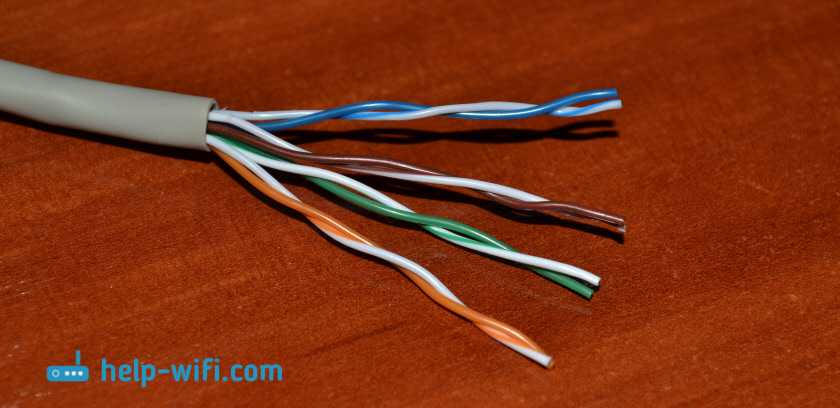

Витая пара — что это за кабель и почему витой?

Привет всем.

Если вы собираетесь прокладывать к себе в дом интернет или уже сделали это, не лишним будет знать, что такое витая пара. Ведь она сейчас чаще всего используется в данных целях. В этой статье я расскажу вам не только, что это, но и каких видов бывает, из чего состоит и как распознавать маркировку.

Структура

Если рассматривать кабель в сечении, мы увидим:

Проводники. Изготавливаются из цельной медной проволоки диаметром 0,4-0,6 мм или многочисленных тонких проводников. Второй вариант применяется при изготовлении коммутационных шнуров.
Изоляция проводников. Выполняется чаще всего из поливинилхлорида, более дорогие модели — из полиэтилена или полипропилена, а самые качественные — из вспененного полиэтилена или тефлона. Ее диаметр составляет 0,2 мм.
Разрывная нить. Делается традиционно из капрона. Она нужна, чтобы можно было легко и без повреждений изоляции разрезать внешнюю оболочку и получить доступ к сердечнику. Также нить обеспечивает дополнительную защиту.
Внешняя оболочка. Производится зачастую из поливинилхлорида с элементами мела, который делает ее более хрупкой. Это нужно, чтобы точно и без затруднений обрезать кабель острым инструментом. Толщина оболочки варьируется от 0,5 мм до 0,9 мм.

Негласно ее еще различают по цветам: серый — наиболее популярный, черный — для внешней прокладки, оранжевый — говорит о негорючести оболочки. Также может отличаться форма: обычно она круглая, но бывают и плоские кабели, которые удобно прокладывать в доме под ковром или по плинтусам.

Вспомогательная защита из влагостойкого полиэтилена. Обязательно используется при изготовлении провода для уличной прокладки.

Еще в нем могут быть заполнены пустые места водоотталкивающим гелем, а также может выполняться бронирование посредством стальной проволоки либо гофрированной ленты.

Что такое витая пара?

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
экранированная витая пара (STP) – используется медная сетка;
фольгированная витая пара (FTP) — используется алюминиевая фольга;
экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Количество пар в одном кабеле может доходить до 100 штук! Посмотрите, как могут выглядеть разные виды (UTP, F/UTP, S/FTP, SF/UTP, U/FTP) и категории (от Cat.3 до Cat.7A) в телекоммуникационном каталоге LAN-ART.

Там же опубликованы фотографии бухт, на которые наматывается провод, можно узнать цену и характеристики товаров.

Проверка

После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.

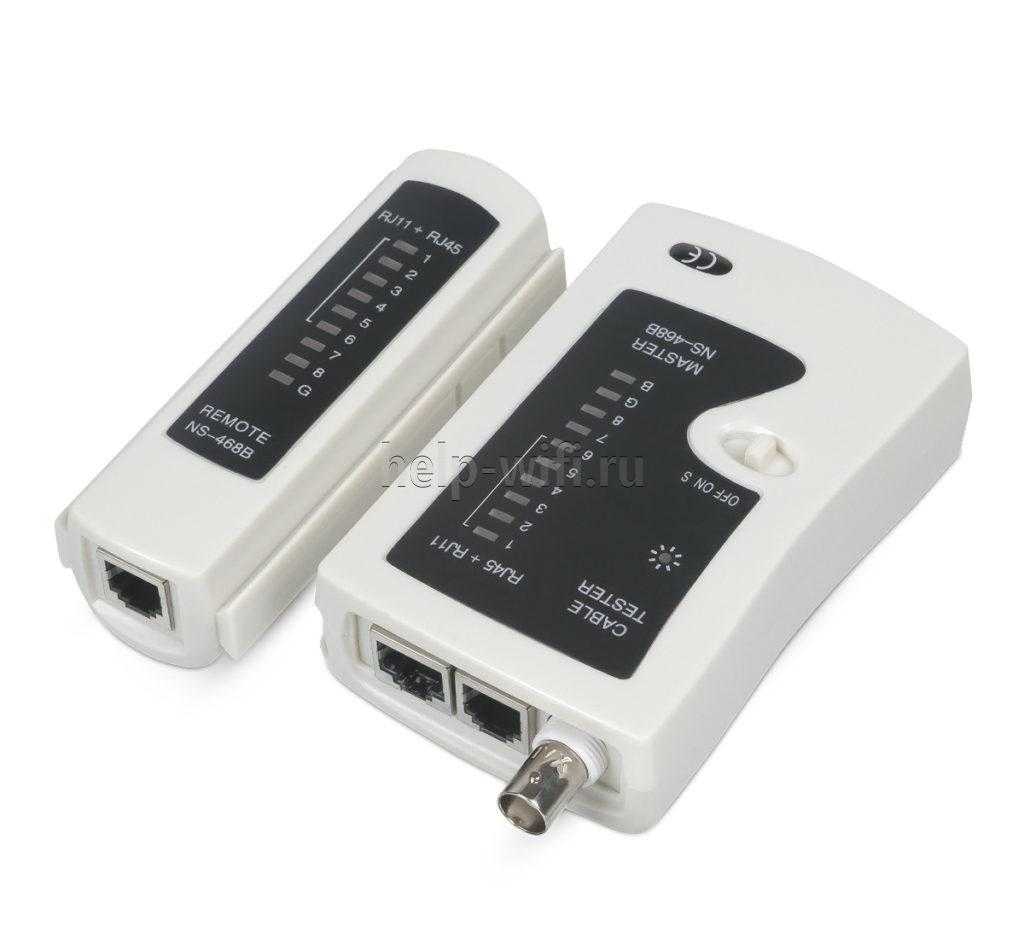

Профессионалы пользуются кабельными тестерами или LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям. Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами. Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко. В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость. Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.

Виды кабеля, применяемого в сетях

В защите нуждаются как сигналы, передаваемые по кабелю, так и элементы конструкции кабеля. Защитные элементы разделяют в зависимости от назначения:

химическая защита — защита кабеля от внешних воздействий (почва, вода, газы, солнечный свет);
механическая защита — защита кабеля от механических повреждений.
экранирование — защита сигнала от помех (от внешних и внутренних электромагнитных наводок);

Защитные элементы продлевают срок службы кабеля.

Для механической защиты провода используют особо прочные оболочки и оплётку из медной проволоки. Оболочка из чёрного полиэтилена защищает кабель от солнечного света (специальная защита, применяемая для кабелей, предназначенных для прокладки на открытом воздухе). Кабели, имеющие дополнительные слои защиты, называют термином «double jacket».

Для химической защиты кабеля используют фольгу и полиэтилен. Кабели, защищённые фольгой, обозначают термином «foiled» — «фольгированные».

Алюминиевая фольга и медная оплётка также используются для кабеля и отдельных пар для дополнительной защиты от электромагнитных помех.

По числу проволок (жил) в каждом проводе кабели разделяют на:

одножильные, однопроволочные — кабели с проводами, состоящими из одной медной проволоки (одной жилы);
многожильные, многопроволочные — кабели с проводами, состоящими из нескольких жил.

Одножильный кабель не предполагает непосредственного контакта с подключаемым к сети оборудованием. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъёмы панелей розеток такие жилы подходят как нельзя лучше.

Многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих сетевые устройства с розетками.

Схемы обжима

Нумерация в штекере 8P8C

Существует два варианта обжима разъёма на кабеле:

для создания прямого кабеля — для соединения порта сетевой карты с коммутатором или концентратором,
для создания перекрёстного (использующего кроссированный MDI, англ. MDI-X) кабеля, имеющего инвертированную разводку контактов разъёма для соединения напрямую двух сетевых плат, установленных в компьютеры, а также для соединения некоторых старых моделей концентраторов или коммутаторов (uplink-порт).

Обжимается разъём 8P8C (зачастую ошибочно именуемый RJ45).

Вариант по стандарту TIA/EIA-568A

Вариант по стандарту TIA/EIA-568B (используется чаще)

Перекрёстный кабель (crossover cable)

Предназначен для соединения однотипного оборудования (например, компьютер-компьютер). Однако большинство современных сетевых устройств способно автоматически определить метод обжима кабеля и подстроиться под него (Auto MDI/MDI-X), и перекрёстный кабель сегодня потерял свою актуальность. Вариант для скорости 100 Мбит/с

Вариант для скорости 1000 Мбит/с

Устройства стандарта 1000BASE-T сами определяют верную раскладку кабеля благодаря технологии Auto-MDIX (её реализация требуется стандартом 1000BASE-T).

Консольный кабель (rollover cable)

Один конец этого кабеля обжат по обратной схеме относительно другого, как если бы вы перевернули его и посмотрели бы на него с другой стороны. Используется для настройки маршрутизатора или коммутатора с помощью компьютера. Применяется в основном в оборудовании Cisco. Как правило голубого цвета.

Схема обжима

Общие положения

Обжимной инструмент (кримпер)

Рабочая часть кримпера: для восьми-, шестиконтактных разъёмов и регулируемый резак, позволяющий снять внешнюю изоляцию, без повреждения проводов пар.

Пара 1-2 (TDP-TDN) используется для передачи от порта MDI к порту MDI-X, пара 3-6 (RDP-RDN) используется для приёма портом MDI от порта MDI-X. Эти пары требуются всегда. Пары 4-5 и 7-8 применяются в зависимости от потребности (например, при использовании кабеля категории 3 в спецификации 100Base-T4) и обычно двунаправленные.

№	Обозначение	Описание
1	TX+ (TXP)	Прямой сигнал передачи
2	TX- (TXN)	Инверсный сигнал передачи
3	RX+ (RXP)	Прямой сигнал приема
4
5
6	RX- (RXN)	Инверсный сигнал приема
7
8

Использование кабеля, обжатого не по стандарту, может привести (в зависимости от длины кабеля) к тому, что кабель не будет работать совсем или будет очень большой процент потерь передаваемых пакетов.

Для проверки правильности обжатия кабеля, помимо визуального контроля, используют специальные устройства — кабельные тестеры. Такое устройство состоит из передатчика и приёмника. Передатчик поочерёдно подаёт сигнал на каждую из восьми жил кабеля, дублируя эту передачу зажиганием одного из восьми светодиодов, а на приёмнике, подсоединённому к другому концу линии, соответственно загорается один из восьми светодиодов. Если на передаче и на приёме светодиоды загораются подряд, значит, кабель обжат без ошибки. Более дорогие модели кабельных тестеров могут иметь встроенное переговорное устройство, индикатор обрыва с указанием расстояния до обрыва и пр.

Указанная выше схема обжима подходит как для 100-мегабитного соединения, так и для гигабитного. При использовании 100-мегабитного соединения используются только две из четырёх пар, а именно оранжевая (1-2 TDP-TDN) и зелёная (3-6 RDP-RDN) пары. Синяя и коричневая пары могут остаться незадействованными, либо могут быть использованы для передачи питания в некоторых вариантах Power over Ethernet (PoE). Для обеспечения гигабитного соединения используются все четыре пары проводников стандартного кабеля.

Также существуют ограничения на выбор схемы перекрёстного соединения пар, накладываемые стандартом PoE. При прямом соединении пар в кабеле («один к одному»), этот стандарт будет работать автоматически.

Определение и устройство

Так что такое витая пара и почему она собственно витая? Дело в том, что этот кабель состоит из скрученных между собой пар проводников. От выбора материала проводника, количества витков, изоляции и наличия экрана зависит пропускная способность, дальность действия и условия эксплуатации шнура. Интернет кабель применяется для соединения устройств и передачи информации по технологии Ethernet.

Основное отличие от остальных кабелей – это то, что один проводник обвивает другой, поэтому кабель и носит такое название. Сигнал подаётся сразу на оба проводника пары, но по одному из них он идёт в противофазе. Получая сигнал по паре проводов, полезный сигнал суммируется (потому что он идёт в противофазе), а помехи вычитаются (они идут в одной фазе). Тем самым можно избавиться от большого количества помех для сигнала. Дополнительно жилы скручивают друг с другом для уменьшения наводок.

Отличие категории 5 от 5е.

Вопрос:

Чем отличаются категорий 5 и 5e? Какие из перечисленных категорий кабелей можно использовать в сетях Gigabit Ethernet?

Ответ:

Категория 5е (5 enhanced) является усовершенствованием Категории 5 с целью обеспечения возможности передачи сигналов 1Гбит Ethernet. Основное конструктивное отличие кабеля UTP кат 5е от кабеля CAT5 состоит в том, что в кабеле категории 5е различается шаг скрутки проводников в парах, что позволяет значительно снизить взаимное влияние пар друг на друга.

Общие рекомендации следующие — если вы собираетесь использовать Gigabit Ethernet на вновь создаваемой сети, то ваш выбор это кабель категории 5e или 6.

Виды кабелей

Изделия типа витая пара различаются по нескольким критериям.

1. Число жил

Учитывая количество проволок, витая пара бывает:

Одножильной. Не предназначается для прямого соединения с периферийными устройствами. Используется при прокладке проводов в стенах, коробах и т. п. Дело в том, что жила из меди имеет достаточно большую толщину и, если ее часто сгибать — она сломается. В то время как для врезания в розетки она хорошо подходит.
Многопроволочной. Такой вид кабеля применяется с точностью до наоборот, в отличие от первого. Затухание сигнала в нем больше, поэтому он годится для изготовления патчкордов, объединяющих розетки с оборудованием.

2. Защита

Одним из отличий является применяемая в изделиях защита самого изделия и передаваемых сигналов от помех. Она бывает:

Химической (от влияния природных условий). Выполняется из полиэтилена или фольги. Если используется второй вариант, такие изделия обозначаются как «foiled».
Механической (от физических повреждений). Для этого применяется очень прочная оболочка и оплетка из медной проволоки. Когда используются дополнительные защитные компоненты, кабель называют ««double jacket».
Экранирование (от электромагнитных перебоев). В данных целях может быть использована фольга из алюминия либо медная оплетка.

3. Экранирование

Отдельно хочу рассказать о конструкциях экрана, так как они бывают разные, из-за чего отличаются и сами кабели:

Неэкранированное изделие (маркируется как U/UTP).
Индивидуальный экран (U/FTP). Обматывается фольгой каждая пара в отдельности, чтобы не только не мешали внешние помехи, но и сигналы внутри кабеля не препятствовали друг другу.
Общий экран (F/UTP, S/UTP, SF/UTP). Как вы догадались, им обволакиваются все пары.
Индивидуальный и общий экран (F/FTP, S/FTP, SF/FTP). Сочетает в себе принцип защиты двух предыдущих типов.

Цены

Цены на кабель витая пара зависят от производителя, материала изготовления, качественных характеристик, типа и категории кабеля.

Современные люди не мыслят своей жизни без интернета, который заменил собой множество других вещей. Скоростная качественная связь зависит от проверенного надежного оборудования и, конечно же, правильно подобранного и проложенного кабеля.

Кабель BaseLevel UTP витая пара категории 5, 25 пар, 24AWG, медь, для внешней прокладки (-40C° +60C°), PE, черный 145руб.
Кабель BaseLevel UTP витая пара категории 5, 2 пары, 24AWG, медь, для внутренней прокладки, PVC, серый 12руб.
Кабель BaseLevel UTP витая пара категории 5, 2 пары, 24AWG, CCA, для внутренней прокладки, PVC, серый 7руб.
Кабель KRAULER UTP витая пара категории 5, 2 пары, 24AWG, медь, для внутренней прокладки, PVC, серый 14руб.
Кабель KRAULER UTP витая пара категории 5e, 4 пары, 24AWG, медь, для внешней прокладки (-40C° +60C°), HDPE, черный 26руб.

Характеристики категорий кабеля

CAT 1 (частотная полоса 0.1 МГц) — представляет собой стандартный телефонный кабель, основное предназначение которого — передача голоса или же цифровых данных с использованием модема. Состоит лишь из одной пары проводов. Ранее использовался в США в «скрученном» виде, в России же, данный тип кабеля используется до сих пор и без скруток. Единственный минус данного типа — он менее надежен по отношению к помехам.
CAT 2 (частотная полоса 1 МГц) — данный тип кабеля является устаревшим, иногда использующимся в телефонных сетях. Встречается в технологиях Arcnet и Token Ring и состоит из двух пар проводников. Передача данных поддерживается на скорости до 4Мбит/с.
CAT 3 (частотная полоса — 16 МГц) — существуют как 4-х парные, так и 2-х парные кабели данного типа. Используется для создания телефонных, а также локальных сетей на базе 10BASE-T. Скорость передачи данных составляет 10 — 100 Мбит/с на расстоянии не более 100 метров используя технологию 100BASE-T4. От других данный тип кабеля отличает его совместимость со стандартами IEEE 802.3.
СAT 4 (частотная полоса 20 МГц) — в настоящее время не используется. Раньше этот 4-парный кабель, со скоростью передачи данных до 16 Мбит/с, применялся в технологиях 100BASE-T4 и 10BASE-T.
CAT5 (частотная полоса 100 МГц) — использовался в телефонных линиях и для создания сетей 100BASE-TX. Скорость передачи данных составляет — до 100 Мбит/с
CAT5e(от англ. Expanded. частотная полоса 125 МГц) — данный тип представляет собой усовершенствованный кабель пятой категории, т.е. обладает лучшими характеристиками. Состоит из четырех скрученных пар, скорость передачи достигает 1000 Мбит/с. На данный момент является самым распространенным типом кабеля, используется для создания локальных компьютерных сетей.
CAT 6 (частотная полоса 250 МГц) — широко используется в сетях Ethernet. Состоит из четырех пар проводников, скорость передачи крайне высока и достигает 10 Гбит/с. Данный стандарт можно использовать в приложениях, работающих на высоких скоростях, до 40 Гбит/с. Как стандарт был установлен в 2008 году.
CAT7 (частотная полоса до 700 МГц) — кабель данной категории снабжён несколькими экранами, один из которых общий, а остальные расположены вокруг каждой из пар. Седьмая категория — это уже ни UTP-кабель, а S/FTP (ScreenedFullyShieldedTwistedPair). Полностью экранированный кабель из четырех пар проводников, скорость передачи крайне высока и достигает 10 Гбит/с.

Сфера применения

Поверхностные слои кабеля «витая пара» разнятся по цветовой палитре, которая указывает область применения, так:

Кабель черного цвета предназначается для прокладывания за пределами помещений, его верхний слой дополнительно покрывается полиэтиленовым слоем, что обеспечивает защиту провода от внешних воздействий атмосферы.
Серая расцветка кабеля – предназначается для прокладывания внутри зданий.
Кабель оранжевого цвета – предназначается для проведения в закрытых зонах с наличием воздушных потоков из вентиляционных систем и СКВ (систем кондиционирования воздуха). Такой вид кабелей не горит, не выделяет дым и галогены.

От солнечного излучения защищает полиэтиленовое покрытие, нанесенное на слой поливинилхлорида.

Цветовое обозначение кабелей позволяет различать функциональную предназначенность коммуникаций при укладке и в процессе обслуживания.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801	Общее экранирование	Попарная защита экраном
U/UTP(UTP)	Нет	Нет
U/FTP	Нет	Фольга
F/UTP (FTP)	Фольга	Нет
S/UTP (STP)	Оплетка	Нет
SF/UTP (S/FTP)	Оплетка, фольга	Нет
F/FTP	Фольга	Фольга
S/FTP	Оплетка	Фольга
SF/FTP	Оплетка, фольга	Фольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

U – экран отсутствует;
F – применяется фольга;
S – металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.
