Крепление проводки к клеммам выключателей
Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.
Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.
Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.
К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.
На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.
Установка розеток и выключателей в панельном доме
В панельном доме есть особенности:
По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно.
Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)
Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет).
Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.
Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.
Требования ПУЭ и другие нормативы
Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.
Зоны ванной комнаты по электробезопасности:
- 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
- 1 – окружает предыдущую область, обычно это прилегающие стены.
- 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
- 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.
Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:
7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.
7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):
Не пропустите: Виды электрических щитов. Электрический распределительный щит: монтаж и сборка
| Зона | Класс защищенности | Что может использоваться |
| IРХ7 | электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны; | |
| 1 | IРХ5 | только водонагреватели |
| 2 | IРХ4 (IРХ5 для общественных мест) | водонагреватели и светильники класса защиты 2 |
| 3 | IРХ1 (IРХ5 для общественных мест) | Всё остальное |
*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.
7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.
Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?
По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.
Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.
Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:
Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.
Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.
Нормы по высоте, расположению и монтажу розеток и выключателей своими руками
Нормы монтажа, эксплуатации различных деталей электросистем регулируются Правилами устройства электроустановок (ПУЭ) и ГОСТом. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Благодаря этому обеспечивается безопасность и высокое качество систем.
Высота установки по ПУЭ
Основные пункты ПУЭ, касающиеся установки выключателей и розеток, предполагают следующие особенности:
- минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м;
-
выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола;
- любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
Требования к размещению по ГОСТу и СП
Согласно установленному стандарту ГОСТ количество розеток и выключателей в помещении жилого типа определяется пользователем. При этом соблюдаются нормы размещения этих элементов. Расстояние от розеток до кухонных плит и кондиционеров не нормировано.
Высота установки по евростандарту
Европейский стандарт предполагает удобное и безопасное расположение элементов электрической сети. Высота размещения выключателей составляет от 90 см от уровня пола. Розетки же могут располагаться на высоте от 30 см.
План расположения позволяет легко установить розетки
Нюансы по требованиям к различным учреждениям
В помещениях и учреждениях пребывания детей любого возраста розетки и выключатели располагаются на высоте около 1,8 м от уровня пола. На предприятиях общественного питания розетки монтируются на высоте 1,3 м. Высота расположения осветительных приборов и их мощность подбираются в зависимости от удобства пользователей и эффективности работы.
Рекомендации для каждого помещения
Планируя места расположения розеток и даже их внешний вид, необходимо четко представлять будущий функционал каждой комнаты. Крайне желательно, когда заранее хозяева уже знают, какие гарнитуры будут установлены в помещениях. А также какие электроприборы будут в них работать.
Кухня
Для каждого бытового прибора в этом помещении должна быть своя розетка. И как минимум три из них нужно разместить над уровнем столешницы. Места подключения всех стационарных приборов могут быть скрытыми. А поскольку для холодильника категорически запрещено использовать удлинитель, то розетку для него размещают согласно длине шнура.
Накладные розетки для кухниИсточник budujemydom.pl
Для мобильных приборов (блендер, миксер), а также для тех, которые используются от случая к случаю (соковыжималка, йогуртница), нужны розетки открытого типа. К ним необходим свободный доступ и лучше всего расположить их в рабочей зоне, в кухонном фартуке. В приоритете влагостойкие конструкции.
Спальня
Основные розетки и выключатели в интерьере комнаты для отдыха обязательно должны находиться в изголовье кровати. Здесь нужны места для подключения зарядки мобильных устройств и гаджетов. Также требуются розетки для средств освещения (бра, торшер, настольная лампа). Даже если кровать односпальная, лучше всего, если приборы переключения будут по обе ее стороны. В случае двуспального места это условие обязательное.
Розетки в спальне у кроватиИсточник mystroypro.ru
Все остальные штепселя и рубильники распределяются по комнате согласно с зонированием помещения. Ими в обилии снабжается будуар. А также рабочее место, если оно расположено в спальне. Очень часто у кровати, на расстоянии вытянутой руки, устанавливают мастер-выключатель. Чтобы одним движением погасить освещение не только в этой комнате, но и во всем доме.
Детская
Помещение для ребенка должно быть укомплектовано электроприборами по самому минимуму. Этого требуют элементарные меры безопасности. А те выключатели и розетки, которые крайне необходимы в комнате, должны быть скрытыми. И лучше всего приобретать специальную продукцию, с защитными клапанами или крышками. Такие розетки еще называют детскими.
Коридоры и холлы
В этих помещениях розетки располагают в европейском стиле, по самому низу. Они нужны для подключения пылесоса, а также для обустройства декоративного освещения. В виде напольных торшеров.
Приборы переключения монтируют так, чтобы ими было удобно пользоваться, практически, машинально гася свет на выходе из дома. И включая его сразу же после открытия двери. И для этих целей лучше всего подходит единый мастер-выключатель.
Ванная
Прошли времена, когда в санузле было категорически нельзя пользоваться электрическими приборами. Правда и сейчас за открытую розетку в ванной комнате можно получить штраф от пожарной инспекции. Но еще в советские времена свет в этом помещении включался только из коридора.
Безопасные разъемы для ванной комнатыИсточник elposts.com
Современные нормы не запрещают размещать в ванной любое количество розеток. Необходимо только обезопасить их от попадания воды. Также негласным правилом выступает установка мест подключения к сети не ниже 15-20 см от пола. Потому что в помещении существует опасность затопления, при котором розетки будут залиты водой.
По этим же причинам крепление штепселей рядом с водозабором запрещено. А от раковины и ванны они должны отступать на расстояние минимум в 60 см. Но лучше, когда оно будет увеличено до одного метра.
Что касается количества, то пары низкостоящих будет достаточно для стиральной машины и бойлера. Еще две понадобится для бритвы и фена. Их можно расположить на верхнем уровне. А если зеркалу требуется подсветка, то лучше оборудовать дополнительный скрытый выход.
Гостиная
Поскольку помещение очень многофункционально, то варианты расположения мест подключения к сети необходимо продумывать заранее, еще до установки мебели. По стандартному проекту достаточно каждую из стен оборудовать парой розеток. Этого хватит для подключения и телевизора с музыкальным центром, и всех приборов освещения.
Блок розеток для телевизора в гостинойИсточник dizainexpert.ru
Но если в гостиной находиться рабочая зона с письменным столом, то только для стационарного компьютера понадобится минимум шесть разъемов. И это не считая розеток для настольной лампы и, например, вентилятора. Причем нужно продумать их расположение. Для ПК подойдет европейский вариант, а для ноутбука лучше выбрать советский.
Зачем нужны проходные выключатели
Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.
Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.
Типы выключателей для дома (бытового применения)
Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.
Типы выключателей для дома

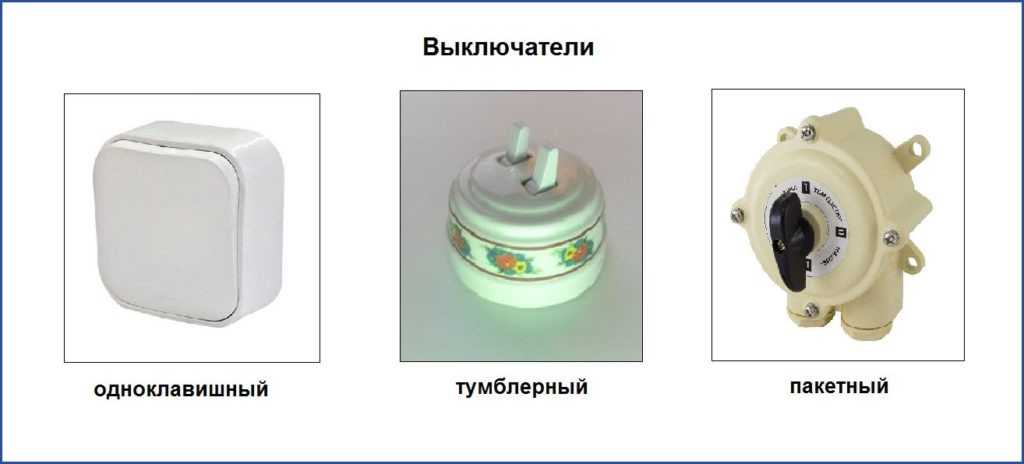

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.
Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:
- выключатель с подсветкой для ночного времени
- выключатель с таймером отключения.
- Выключатели с регулятором яркости.
Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.
Непривычные типы выключателей
Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.
Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.
И такие бывают

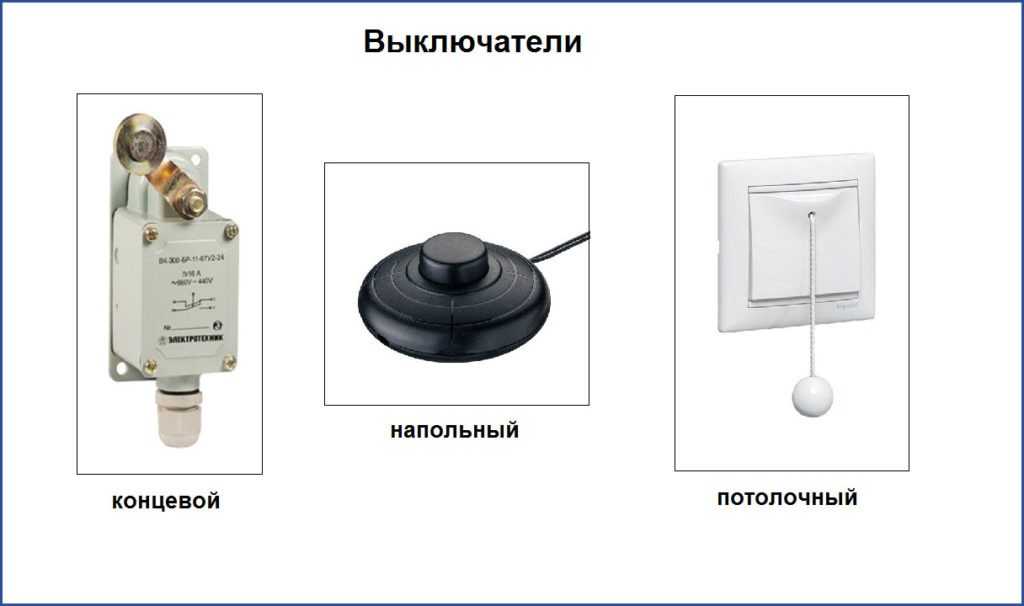

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.
Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.
Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:
1. Определиться с расстановкой мебели и элетроприборов в помещениях.
Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.
2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.
Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.
Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте – 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.
Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.
3. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).
4. Расположение переключателей зависит от типа помещения, так например:
В длинном коридоре или на лестнице, удобнее установить в начале и в конце
В спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.
Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.
5. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.
Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано .
Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.
Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.
Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности
Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола
При этом образцом удобного использования розеток и выключателей назвать не приходиться
Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей. Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей
При этом образцом удобного использования розеток и выключателей назвать не приходиться. Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей. Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.
Схема подключения проходного выключателя с двух мест
Такой вариант подключения очень удобен для установки на лестницах в двухэтажных зданиях и в проходных комнатах. Схема стандартного подключения предполагает завод кабелей «земля» и «ноль» непосредственно на осветительный прибор.
Проходной выключатель – схема подключения на 2 точки
Фаза, в этом случае, должна подаваться на выход из первого переключающего устройства, а вход со второго выключателя потребуется завести на провод осветительного прибора, после чего выходы соединяются.
При соблюдении схемы подключения, нажатие на клавишу вызывает разрыв цепи, а изменение положения сопровождается замыканием, в результате чего подключенный осветительный прибор включается.
Обрезка плитки
Наиболее ответственная часть плиточных работ — обрезка плитки, но если есть в наличии хороший станок и все измерено правильно, то можно не беспокоиться. Для криволинейных вырезов, например вокруг труб, лучше использовать пилу для плитки. Этот специальный инструмент существенно облегчает работу. При плиточных работах появляется много грязи, поэтому важнstyle=»margin-top: 15px;»о периодически мыть инструменты и не допускать затвердевания капель растворов на поверхности плиток.
Обрезка плитки
Прежде чем резать плитку, лучше замочить ее в воде. Когда пройдет 40—60 мин, нужно надрезать плитку у размеченной линии роликовым стеклорезом. Затем, совместив линию надреза с краем стола, поломать плитку: она распадется точно по линии надреза. После этого кромки необходимо подровнять шлифовальным камнем или наждачной бумагой и зашлифовать. Для отламывания круглых кусков лучше использовать кусачки.
Поскольку керамические плитки имеют определенные фиксированные размеры, для выполнения работы потребуется обрезать достаточно много плиток. Чтобы работа выглядела профессионально, нужно стараться располагать на стене целые плитки. Для завершения концов горизонтальных рядов, а также верха и низа вертикальных рядов лучше использовать плитки, обрезанные до одинаковой ширины. Ширина обрезанных плиток должна составлять от 1/4 до 3/4 ширины целой плитки: более узкие и более широкие части трудно отрезать точно. Поскольку комнаты не являются правильными прямоугольниками, перед обрезкой концевых плиток необходимо уложить все целые плитки ряда. Поэтому планирование размещения плиток — самая важная часть работы.
Одна из самых сложных операций — устройство отверстия в керамической плитке. Сначала острым концом метчика или углом лезвия зубила на месте будущего отверстия нужно удалить глазурь. Для этого надо легко постукивать молотком по инструменту. Дальнейшие действия могут быть разными.
Если плитка уже приклеена к стене, намеченное отверстие можно просверлить ручной дрелью (у электрической слишком большие обороты). При этом в патрон нужно зажать сверло или пробойник с победитовой наплавкой.
В плитке, еще не установленной на стену, лучше проделывать отверстие, просто держа сверло в руке.
Просверлить кафельную плитку для того, чтобы повесить на стене полочку, мыльницу и другие предметы, можно следующим образом. Берут средней величины напильник и его конец, на который насаживают ручку; ставят на ту точку плитки, где намечено сделать отверстие
Далее легкими ударами молотка-по противоположному концу напильника осторожно, чтобы не расколоть, пробивают верхний блестящий слой плитки (глазурь). Теперь коловоротом или электродрелью осторожно просверливают плитку сверлом
Сверло время от времени нужно смачивать.
Более значительные вырезы в плитках сначала нужно наметить на лицевой стороне. Затем сделать насечки (например, кернером) для установки острия сверла. Теперь по периметру заданного выреза надо просверлить отверстия 04—5 мм при малом числе оборотов дрели, а затем эти же отверстия рассверлить сверлом большего диаметра. Далее обрисованную таким образом часть выбивают, вырезают или выпиливают.
Для проделывания отверстий большого диаметра можно воспользоваться специальным резаком-коронкой или сверлом-балеринкой.
Иногда плитку просто разбивают на части и приклеивают к стене подходящие осколки, обходя препятствие (например, трубу).
Вырезая уголки и ниши по периметру плитки, на ней сначала процарапывают линию соответствующей формы, а затем обламывают специальными клещами.
При облицовке ванных комнат для устранения зазора между ванной и стеной можно сделать отлив из кафельной плитки. Устанавливается он на цементно-песчаный раствор. Вначале плитку нарезают. Следует учесть ее будущий наклон, ширину швов и то, что резаная кромка должна быть повернута к стене. Затем щель между ванной и стеной заполняют чем-нибудь вровень с верхней кромкой ванны, чтобы раствор не высыпался вниз. На обратную сторону плитки наносят раствор и ставят на место. Потом ее аккуратно пристукивают резиновой киянкой, выравнивая верхнюю кромку с плоскостью стены и добиваясь требуемого наклона. Швы выполняют при помощи крестиков.
Заключение
Свет должен быть в каждом помещении, вне зависимости от его назначения. Что касается квартир и загородных домов, то, помимо надежности и долгого срока службы, выключатели должны быть безопасными, иметь привлекательный внешний вид, соответствующий уровень защиты от пыли и влаги
Именно этим характеристикам стоит уделить особое внимание при выборе товара
Тем более ассортимент настолько велик, что можно потеряться в его разнообразии. Торговые точки предложат на выбор изделия отечественного и иностранного производства, по доступной и завышенной цене. Желательно отдавать предпочтение конструкциям среднего ценового сегмента. Там усматривается идеальное соотношение цены и качества. Стоит отметить, что большинство изделий производится на китайских предприятиях, но это не говорит о плохом исполнении или использовании некачественных материалов. Практика показывает, что прослужат они достаточно долго, не теряя первоначальной привлекательности и свойств.
