Принцип работы

Ворота консольного типа лучше всего подходят для регионов с меняющимися погодными условиями. Их производство, монтаж и обслуживание не требуют излишних финансовых затрат. Для самостоятельного изготовления конструкции прежде всего нужно разобраться по какому принципу она работает.

Устройство консольных выдвижных ворот довольно простое:

  • Полотно ворот. Основная рама с приваренным к ней внутренним каркасом и противовес установлены на несущей нижней балке. Облицовка забора, которую чаще всего делают с использованием листов профнастила, закреплена на каркасе с одной или с двух сторон.
  • Закладная. Швеллер, крепко сваренный с арматурным каркасом и залитый фундаментом по уровню грунта. Это одна из самых важных частей конструкции, на которую устанавливаются консольные блоки и автоматика. От качества фундамента зависит долговечность всей конструкции забора.
  • Консольные блоки. Специальные роликовые опорные механизмы, которые крепятся сваркой к швеллеру и устанавливаются в несущую нижнюю балку. Консольная часть — это основная составляющая всей конструкции, на которую приходятся все нагрузки. От нее зависит то, насколько ровно и свободно будет передвигаться полотно, поэтому к настройке консольных блоков нужно подойти очень тщательно.

  • Улавливатели. Нижний и верхний ловители крепятся на опорном столбе, расположенном напротив фундамента под роликовые опоры. При закрывании ворот в нижний улавливатель заезжает концевой ролик, который располагается на конце несущей балки. Полотно приподнимается на 5 мм, благодаря этому снимается нагрузка на консольные блоки. Верхний улавливатель нужен для того, чтобы плотно зафиксировать ворота, и предотвратить парусность — раскачивание ворот при сильном ветре.
  • Верхний фиксирующий держатель с роликами. Устанавливается на опорный столб над консольными блоками и предотвращает раскачивание и перекос ворот во время движения.
  • Автоматический привод. Выбор привода в основном зависит от веса конструкции и погодных условий в регионе. Установка производится согласно инструкции, которая прилагается к оборудованию.

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Схемы и чертежи

Ниже приведены примеры эскизов, схем различных вариантов откатных ворот.

Если ширина проезда до 4 м при общей длине ворот до 6 м, а для обшивки берутся легкие материалы, то стандартного набора фурнитуры будет достаточно. Вам не придется делать усиленный вариант.

На схеме выше наглядно показано расположение основных деталей ворот (отмечено цифрами), указаны ключевые размерные параметры (обозначены большими английскими буквами).

Чертеж откатных ворот для ширины проема 4 метра

Если вы решили сделать раскатный механизм сами, то строители советуют брать консоль 70*60*3,5 или 86*94*5 мм.

На картинке выше показана подробная схема размещения всех элементов фурнитуры для смонтированных откатных створок.

Вот вариант откатного механизма с фундаментом.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

  • профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
  • швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
  • арматура 12 мм — 6 м;
  • электроды — 2 кг;
  • краска —  3 банки, кисти, заклепки;
  • цемент М-400 — 5 мешков;
  • профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

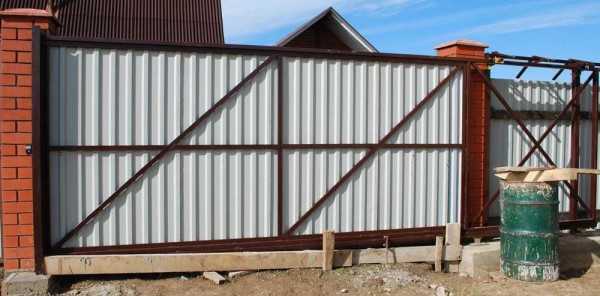

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

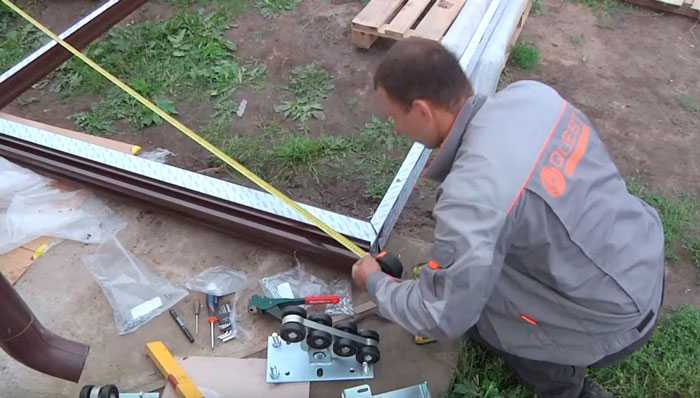

При сборке самое главное четко контролировать геометрию.

Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Чертежи и расчеты

Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.

При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.

Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.

Примерно так должен выглядеть чертеж откатных ворот специалиста

Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.

Ворота откатные по рельсу

Данный тип конструкции отличается простотой и надежностью. Поперек въезда монтируется рельс, по нему движется полотно. Перемещение проходит при помощи роликового устройства. Верхняя часть поддерживается особым устройством, располагающемся в той зоне, где находятся ворота в открытом положении. Эксплуатация такого типа откатных ворот возможна в двух случаях:

в организациях, уделяющих большое внимание очистке территории от снега;
в районах с теплым климатом.

Ведь даже небольшой снегопад можно надолго заблокировать работу данной системы. Если произойдет сбой в работе, вернуть конструкции рабочее состояние будет проблематично.

Несомненным преимуществом данных ворот считается компактность зоны их функционирования. При открывании они откатываются в сторону на ширину проема и лишнего пространства не занимают.

Установка раздвижных ворот

Вначале потребуется нарисовать эскиз и составить схему или чертеж с размерами будущей конструкции. Также нужно рассчитать материалы.

Схема для изготовления

От расчета материалов конструкции зависит следующее:

  • сколько будет весить откатная конструкция;
  • процесс монтажа;
  • выбор комплектующих;
  • длина и вес противовеса;
  • парусность откатной панели.

Заливка фундамента под откатную створку

Фундамент требуется под закладную, куда фиксируются ведущие ролики. Для этого лучше всего организовать железобетонное основание. Причем основание делается по-разному:

  1. Один фундамент – заливается под закладную.
  2. Общий фундамент – под закладную и под несущие опоры.

Чертеж с размерами каркаса

Последний вариант считается лучше. При этом связываются две несущие опоры, которые будут постоянно расположены параллельно относительно друг друга, смещаясь в одной связке.

Несущие опоры откатной конструкции

Они крепятся до заливки основания. В случае с раздвижными системами они несут только ветровую нагрузку. Для раздвижных систем достаточно установить профтрубу сечением 80х80 мм.

Ширина и высота

Сборка каркаса по размерам

Каркас откатной конструкции лучше сделать металлическим. Рама собирается из профтруб по чертежу или схеме с размерами. В качестве силовой рамы устанавливаются профтрубы большего сечения, 55х55 мм, поперечные планки делаются из профтруб 35х35 мм.

Загородный дом

К каркасу необходимо закрепить зубчатую планку соответствующего размера, которая стандартно должна идти в комплекте. Нужно проверить данный факт при покупке, чтобы затем можно было поставить автоматическую систему. Иначе после рейку будет неудобно крепить к низу створки.

Размер зубчатой планки делается больше одного метра проема. Этот метр требуется для противовеса, чтобы все время быть в связке с вращающимся валом привода.

Если требуется монтаж калитки, то она делается с той стороны створки, которая ближе к несущим роликам. Если делать входную дверь на дальнем конце створки, то так нарушается баланс развесовки.

Около дома

Откатные ворота стоят относительно недорого, причем по своей практичности и простой схеме конструкции могут дать фору распашным въездным воротам или подъемным воротам в гараже. При соблюдении технологии монтажа эти конструкции практически не деформируются и не заклинивают.

Полезные советы

Автоматические ворота обладают высокими показателями надежности, прочности и долговечности, но со временем могут возникнуть определенные неисправности, ведь детали изнашиваются. Все виды механизмов нуждаются в обслуживании, поскольку только в таком случае можно рассчитывать на их длительный срок службы. Владельцы ворот нередко прибегают к услугам срочного ремонта, чтобы найти выход из ситуации.

Только ремонт позволит справиться с проблемой, поскольку сломанные подвижные ворота могут нарушить ваши планы, а также помешать вам выполнить важные дела.

Ворота обслуживаются сервисными службами, ведь это неотъемлемая часть их комфортной эксплуатации. В особенности, это касается той ситуации, когда ворота установлены на промышленном объекте. Если вдруг они выйдут из строя, предприятие может понести значительные убытки. Хоть преимущества откатных ворот очевидны, они не защищены от поломок. Обычно неисправности могут возникнуть из-за того, что человек пользуется конструкцией неправильно.

Если говорить о неправильном процессе эксплуатации конструкции, то здесь все должно быть понятно. Если управлять воротами в ручном режиме, можно произвести манипуляцию, которая выведет из строя деталь ворот. Если речь идет об автоматической работе конструкции, то внутрь могут попасть посторонние предметы, которые не дадут воротам свободно перемещаться. Сюда же можно добавить и то, что сотрудники современных предприятий чувствуют абсолютную вседозволенность. Они начинают самостоятельно ремонтировать конструкции, если те вышли из строя. В результате поломка становится еще более масштабной. Именно после подобных вмешательств может понадобиться капитальный ремонт ворот.

Избежать их можно, если пользоваться услугами регулировки и настройки конструкций. Их предлагают многие сервисные службы. Если подобное регулирование не осуществляется, то человек столкнется с необходимостью в проведении капитального ремонта конструкции. В результате предприятие понесет немалые убытки. Разнообразные поломки могут быть вызваны тем, что обслуживанием ворот занимаются сотрудники с недостаточным опытом работы. Нужно провести работу с персоналом, отправить работников на курсы повышения квалификации, чтобы исключить риск выхода ворот из строя.

Обратите внимание на то, что лучше предотвратить поломки, поскольку ремонт может влететь в копеечку. Также нередко невозможно починить ворота из-за того, что в магазинах нет нужных для них комплектующих

В ремонте вам может быть отказано из-за того, что проводить ремонт нецелесообразно. Может оказаться, что намного дешевле установить новую конструкцию, чем ремонтировать вышедший из строя вариант. Никуда не деться и от такой проблемы, как пренебрежение плановым техническим обслуживанием. Данное направление деятельности – это прерогатива специальных организаций, которые обладают немалым опытом, но и это не должно успокаивать полностью.

Он без особых проблем обнаружит, в чем проблема, а после займется процессом ее устранения. Первые признаки, которые говорят о наличии неисправности, игнорировать нельзя. Если вдруг ворота перестали хорошо открываться или закрываться, не медлите с их техническим обслуживанием. Благодаря услугам специалистов у вас будет возможность сэкономить финансы на решении проблемы.

Чаще всего, поломка ворот сопровождается различными проявлениями, которые ей предшествуют. Это могут быть сторонние громкие звуки, которых ранее вы не слышали. Также конструкция может перекоситься или же перестать плотно закрываться. Вышедшие из строя ворота работают с шумом и с прерываниями. Нередко установкой ворот занимаются профессионалы без должного опыта, именно поэтому они совершают определенные ошибки, которые приводят к проблемам в дальнейшем. От данных факторов невозможно защитить даже электрические системы, стоимость которых очень высокая.

Если люди будут внимательно и ответственно относиться к техническому состоянию ворот, то они смогут продлить срок службы конструкции. Необходимо регулярно инструктировать сотрудников касательно вопросов про обслуживание ворот. Также обязательно приглашайте на свой объект профессионалов, чтобы избежать серьезных поломок и необходимости проведения капитального ремонта.

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

  • Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
  • Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
  • Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.
  • Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
  • Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
  • В зимний период не требуется расчистка снега перед открыванием створки.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

  • для подвесного и колесного видов конструкций – ширине полотна,
  • для консольных ворот – на 40-50% больше ширины створки.

Красивые примеры

Вертикальная обрешетка на заборе смотрится лаконично и строго.

Возможно совмещение профнастила с обрешеткой.

Комбинированная облицовка с элементами ковки всегда будет смотреться дорого и презентабельно.

Ворота из дерева или сэндвич-панелей также часто украшают коваными изделиями.

Часто используются кованые конструкции без дополнительной облицовки.

Весьма неплохо выглядят кованые ворота с дополнительной обшивкой прозрачным поликарбонатом.

Для облицовки можно использовать закаленное стекло, которое можно оставить прозрачным, затемнить тонировкой или попробовать в сочетании с металлом.

О том, как правильно сделать откатные ворота своими руками, смотрите в следующем видеоролике.

Запирающие устройства в арках МКД

Что касается установления запирающего устройства в арках многоквартирных домов, или в одной из них, то к ним применяются общие правила установления шлагбаумов и ворот на придомовой территории.

Отметим, что в любом случае при установлении запирающего устройства необходимо иметь в виду, является ли огораживаемая территория проходной и единственно возможной для обеспечения прохода на территорию иного земельного участка, многоквартирного дома или иного объекта. В указанном случае возможно установление сервитута (права прохода или проезда) на огораживаемый земельный участок.

Виды откатных ворот

Необходимо отметить, что чисто конструктивно откатные ворота – это устройство, которое откатывается вдоль забора, открывая тем самым въезд внутрь двора. Отсюда, в принципе, и название. Но по способу опоры на несущие элементы они делятся на несколько видов.

Подвесные

Подвесные ворота часто применялись именно на производственных объектах. По сути, это воротное полотно, которое подвешивалось на горизонтально расположенную несущую балку, установленную на опорных стойках. Ролики, используемые в конструкции, выполняли и функции элементов перемещения, и крепёжных изделий.

Очень надёжное сооружение. Многие откатные ворота этого типа до сих пор эксплуатируются, хотя им уже не менее 50 лет.

Сегодня в частном домостроении, да и на промышленных объектах, такие ворота не устанавливают. Причины:

  • несущая балка ограничивает высоту проема, что не всегда возможно;
  • все конструкция является материалоёмкой, то есть на нее приходится тратить большое количество металлопрофиля, что по нынешним ценам просто недопустимо.

Сдвижные ворота подвесного типаИсточник metall-crimea.ru

Откатные по рельсу

Эта разновидность – самая используемая, самая популярная с достаточно высокой степенью надёжности. Чисто конструктивно это воротное полотно, которое на роликах ездит по рельсу. Для прочности и устойчивости есть ещё одна точка, которая поддерживает конструкцию. Это верхняя опора в месте выезда ворот, то есть у одной из опор.

Единственный недостаток модели – рельс, который собой перекрывает въезд. Он выступает над дорожным полотном, поэтому автомобиль будет все время через него переезжать. Многие утапливают рельс в грунт, чтобы он находился на уровне дороги. Но, как показывает практика, рельсовая балка все время загрязняется, что осложняет перемещение ворот по ней. Поэтому приходится с постоянной периодичностью чистить место расположения рельса.


Сдвижные ворота по рельсуИсточник moyaograda.ru

Консольные

Консольные ворота – это самая сложная конструкция, самая дорогая, но такие расходы оправданы. Чисто конструктивно это все то же воротное полотно, только с противовесом. При этом двигается она по направляющей балке на роликах, которая установлена внизу на фундамент. Длина балки делается такой, чтобы она собой не перекрывала въезд во двор.

Расположение балки может быть посередине высоты воротного проёма или на самом верху. Но это будет возможно лишь в том случае, если ворота устанавливаются около несущей стены здания, к которой балка будет крепиться. Остальные варианты здесь не уместны. То есть для этого необходима несущая конструкция, которая смогла бы выдержать нагрузку от откатных ворот.

И именно только поэтому при выборе консольной разновидности чаще используют конструкцию с нижним расположением несущей балки.

Устройство откатных ворот консольного типа непростое. Обычно для них приобретают отдельно роликовый блок. Это упрощает изготовление, но увеличивает стоимость. Но такая трата оправдана, потому что заводское изделие имеет необходимую прочность и несущую способность

А это безопасность в процессе эксплуатации воротного полотна, что очень важно.


Откатные ворота консольного типаИсточник provorota96.ru

В этой статье будем разбираться именно с консольной разновидностью.

Подвесные ворота

Конструкция, получившая широкое распространение в былые времена на промышленных предприятиях. Это достаточно массивная, но при этом надежная конструкция, в которой полотно (ворота) на роликовых тележках движется по балке, расположенной над проездом (рис.1).

Рис. 1. Схема устройства подвесных ворот

К достоинствам такой конструкции следует отнести её высокую устойчивость к ветровым нагрузкам, способность противостоять взлому, отсутствие ограничений по ширине и высоте воротного полотна. Недостаток — высокая металлоемкость такой конструкции, что определяет её высокую стоимость. Но главный минус – это ограничение пропускной способности транспорта через такие ворота по высоте, она определяется высотой расположения направляющей балки

Подвесные ворота

Особенности и преимущества

Сдвижные ворота с калиткой внутри имеют как явные преимущества, так и некоторые особенности, которые следует обязательно учитывать при их выборе и установке.

Плюсы откатных ворот со встроенной калиткой очевидны:

  • Надёжность конструкции и ее компактность. Система экономит часть площади забора и представляет собой вариант «два в одном», для которого достаточно сделать лишь один просвет в ограде вместо двух. Саму калитку можно установить в любом удобном месте по желанию хозяина, кроме, как уже было сказано выше, центра.
  • Удобство эксплуатации. Подвижная створка перемещается абсолютно бесшумно и очень плавно, так что она не доставляет никакого дискомфорта. Если же рядом с конструкцией будет находиться человек, он успеет отойти в сторону.
  • Устойчивость к любым погодным условиям. За воротами легко ухаживать, они имеют длительный период эксплуатации.

Что касается других особенностей, прежде всего, раздвижные ворота со встроенной калиткой дают возможность людям входить и выходить за пределы забора без включения откатной системы. С одной стороны, это очень удобно и хорошо смотрится. С другой стороны, этот нюанс имеет и некоторые недостатки, которые нужно иметь в виду еще на раннем этапе проектирования:

  • Например, монтаж откатных ворот со встроенной калиткой требует больших денежных затрат, особенно по сравнению с другими видами конструкций.
  • Чтобы смонтировать консольную часть раздвижной системы и привода, необходимо в обязательном порядке установить бетонный фундамент, на котором он будет держаться. Во время проектирования ограды придётся оставить часть площади вдоль него свободной для откатывающейся створки.

Важно помнить, что даже если калитка слегка приоткрыта, сдвижная система работать не будет.
К сожалению, придётся столкнуться с некоторыми неудобствами при выборе замка и дверной ручки. Расстояние между воротами и опорной конструкцией ограничено

Если ручка будет слишком большой, она может помешать открытию ворот.
Ещё одним недостатком является высокий порог, который сможет стать серьезным препятствием для свободного движения детей с велосипедами, тележками и пожилых людей. Неудобства почувствуют и высокие люди, которым придётся нагибаться под верхней перекладиной, чтобы не удариться.

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

  • Щита.
  • Рамы, скрытой в бетоне.
  • Направляющих и роликовых систем.
  • Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

При выборе этой детали обязательно обращайте внимание на его корпус. Он должен быть изготовлен из качественного алюминиевого сплава

С такой деталью механизм ворот будет более прочным и износостойким.

  • Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
  • Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

  • Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
  • Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

  • Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
  • Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
  • Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

  • Улавливатели створки на верхнем участке.
  • Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
  • Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
  • Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

  • Подшипник. Для откатных систем подойдут такие типы подшипников:
    1. 301 (открытый).
    2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
    3. 80301 (закрыт шайбой из металла с обеих сторон).
    4. 180301 (закрыт резиновыми заглушками с двух сторон).

  • Специальная антивандальная конструкция (короб).
  • Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
  • Дополнительная защита от снега.
  • Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

  • Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
  • Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Материалы для откатных ворот

Для того чтобы сделать откатные ворота своими руками, необходимо использовать качественные материалы для долгого срока службы и приятного внешнего вида ворот.

Для вашего удобства все материалы и механизмы можно приобрести в специальных строительных магазинах.

Перечень необходимых деталей для ворот:

  • Для направления перемещения используют роликовую каретку, вам понадобится 2 штуки;
  • Для большего крепежа ворот в закрытом виде используют для створок уловитель, на низ и верх листа ворот;
  • Чтобы закрепить верхний край створки при эксплуатации используют пластину с поддерживающими роликами;
  • Ролик концевой, также можно воспользоваться накатным роликом;
  • Заглушки по направляющим – 2 штуки;
  • Направляющая;
  • Двигатель с длинной проводкой, системой автоматизации.

Тут указаны основные механизмы для самостоятельной установки данного вида ворот, немаловажным есть и правильность выполненного монтажа каркаса ворот.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер на все руки
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
