Средняя прочность бетона по классам и маркам, гост

Условия надежного применения щелевых фундаментов

1. Вертикальные стенки траншей не должны обрушиваться вплоть до окончания укладки бетона.
2. Уровень грунтовых вод во время производства работ должен быть ниже дна траншей. Если в результате прошедших дождей на дне траншей образовались лужи, их необходимо вычерпать. Если грунт в этих местах пришел в текучее или текучепластичное состояние, его необходимо срезать до уровня первоначального состояния.
3. Заглубленные щелевые фундаменты применимы по устойчивости под всеми домами независимо от теплового режима дома в непучинистых грунтах, а также под кирпичными отапливаемыми домами в 2 (и выше) этажа в слабопучинистых грунтах. Во всех остальных случаях по условию надежности под малоэтажными домами в пучинистых грунтах заглубленные щелевые фундаменты не применимы. Контактный телефон 353-55-75

Л. Гинзбург, кандидат технических наук, журнал «Дом» №10/2006 г.

Советуем прочитать;
— Фундамент дома. Виды фундаментов. >>>

Стройматериалы для ленточных фундаментов

Выделяют несколько наиболее подходящих для создания ленточных фундаментов групп стройматериалов. Каждая из них обладает собственными эксплуатационными особенностями:

железобетон представляет собой армированную металлическими сетками либо прутками песко-цементно-щебеночную смесь. Данный материал характеризуется высокой прочностью (при использовании вибраторов в процессе укладки), дешевизной, способностью к формированию сложных по форме конструкций. Он хорошо подходит для создания надежных фундаментов на песчаных грунтах;
бутобетон изготавливается посредством укладывания 30-сантиметрового слоя пластичного бетона, в котором «утапливается» наполнитель — камень, кирпичный бой, крупный гравий. При этом в целях обеспечения требуемой прочности ленты величина наполнителя в кладке не может превышать половину ее толщины. Данный материал позволяет устраивать высококачественные фундаменты на песчаных и скалистых грунтах, однако, не годится для работы на глинистых основаниях;
кирпич позволяет возводить как надземные, так и подземные части фундаментов. Ввиду гигроскопичности, конструкции из этого материала требуют надежной гидроизоляционной защиты. При необходимости создания глубокозаглубленного фундамента, а также при наличии повышенного уровня грунтовых вод следует исключить использование кирпича;
блоки и плиты из железобетона дают возможность возводить высокопрочные сборные фундаменты, подходящие для любых грунтов.

Виды

Варианты строительства фундамента

Фундаменты могут отличаться материалами, которые используются для их возведения, глубиной, а также способом исполнения. Именно по способу исполнения разделяют их виды:

Столбчатый тип практически универсальный, хорошо оправдывает себя, как основа для любых щитовых домов или таунхаусов. Установка столбов происходит в специальные заранее пробурённые лунки, которые делаются по всему периметру здания. Расстояние между опорами рассчитывается индивидуально. Для опор используются натуральные материалы брёвна, природный камень и искусственные составляющие (трубы или железобетонные пасынки).
Свайный фундамент отличается от столбчатого длиной элементов и принципом работы. У столбчатого масса дома приходится на подошву, а у свайного на боковую поверхность. Свайный хорош тем, что позволяет исключить деформацию различных частей постройки за счёт равномерного распределения нагрузки всего строения, а это предотвращает его деформацию. Такой фундамент может быть двух типов: висячим или подпорным.
При первом типе сваи вбиваются непосредственно в грунт, где сосредотачивается нагрузка: углы, пересечения стен. Длина таких свай может быть несколько метров. Это обуславливается тем, что основная нагрузка передаётся боковой частью опоры.
2. Подпорный тип фундамента устанавливаться на малую глубину, но с меньшими интервалами, чем висячий.
Стоит ли делать свайный фундамент под двухэтажный дом определяется несколькими параметрами. Основной параметр, это тип грунта, второй – материал дома.
Ленточный фундамент – самый удобный тип для постройки малогабаритных домов. Для его монтажа используется блочный тип закладки или цельная бетонная лента. Такая конструкция проста и не подвержена разрушению. Базовые блоки могут быть заполненные или облегчённые (пустотелые), в зависимости от требований всей конструкции. Преимущество его в том, что дома из газобетона построенные на таком основании отличаются долговечностью и устойчивостью к движению почвы. Кроме этого, ленточный фундамент можно устанавливать на минимальной глубине, что делает строительство независимым от геодезических показателей.
Монолитная плита характеризуется сейсмостойкостью. Это цельная платформа с большой площадью, высота которой рассчитывается относительно условий местности будущей постройки. Этот тип основания самый устойчивый к смещениям грунта и самый затратный по расходу бетона.

Выбор конкретного типа фундамента для двухэтажного дома зависит от пожеланий клиента, особенностей местности и архитектурного плана. Но при этом есть рекомендации относительно выбора наилучшего варианта, с точки зрения долговечности, лёгкости монтажа и сохранения бюджета.

Фундамент трехлучевой железобетонный тса

Трехлучевые стаканные фундаменты со скосом ТСС 4,0-2 (3; 4), ТСС 4,5-2 (3, 4), ТСС 5,0-2 (3; 4) предназначены для установки раздельных железобетонных опор контактной сети и стоек жестких поперечин на железнодорожных участках, электрифицированных на переменном и постоянном токе.

Фундаменты изготавливаются в соответствии с проектом № 4182И «Железобетонные трёхлучевые фундаменты и анкеры с заострением подземной части для опор контактной сети» ОАО «ЦНИИС».

Маркировка

Маркировка фундаментов включает буквенно-цифровые группы, разделенные дефисами.

Первая группа — обозначение и тип фундамента: ТСС — трехлучевой фундамент со скосом стаканный. Для фундаментов с анкерным креплением, изготавливаемых для применения на участках постоянного тока, в маркировке добавляется буква Э (электрокоррозионностойкий).

Вторая группа — геометрические размеры (длину фундамента в метрах): 4,0; 4,5 и 5,0.

Третья группа — порядковый номер несущей способности фундамента: 2 — соответствует 79 кН*м; 3 – 98 кН*м; 4 — 117 кН*м и 5 — 147 кН*м. В третьей группе при необходимости отражаются дополнительные характеристики, обозначаемые буквами: Э — стойкость к воздействию электрической коррозии на участках постоянного тока, К — стойкость к воздействию сильно агрессивной среды, М — стойкость к воздействию температуры наружного воздуха ниже минус 40°С.

Источник

Монтаж железобетонных фундаментов

Рассмотрим монтаж железобетонных фундаментов. До начала монтажных работ необходимо проверить правильность разбивки осей здания — эту работу производят геодезисты или инженер-строитель. Разбивка осей (1 а) (см. рис. 3) — это перенос осей с чертежа на основание, предназначенное для устройства фундамента. Из деревянных колышков и реек выполняется обноска (2), натягиваются струны осей (3) и отвесами (7) определяют точки пересечения осей (4) на дне котлована. С помощью точек, что определились ранее, замеряют проектные размеры фундамента и закрепляют их металлическими штырями (6), чтобы не сместились. Причалка (5) должна находиться на 2—3 мм дальше боковой грани ленточного фундамента. Фундаменты под колонны и столбы устраивают так же, как и ленточные, но, кроме того, размечают грани и углы фундаментов.

Если грунты песчаные, фундаментные блоки укладываются непосредственно на выровненное основание, при других видах грунта — устраивается песчаная подушка толщиной 10 см. Грунт под подошвой фундамента не может быть не насыпным, не разрыхленным, если таковой имеется, его необходимо удалить, а взамен насыпать щебень и песок, после чего тщательно утрамбовать. Ямки в основании заполняются бетоном. Для определения горизонтальности основания, отведенного под фундамент, в начале и в конце ставят контрольные неподвижные визирки 1, чтобы верх визирки был выше отметки основания на длину переносной ходовой проверочной визирки 2. Уровень контрольных визирок проверяют каждый день с помощью нивелира или по обноске. Между визирками 1 забивают в основание колышки 3, на которые ставится ходовая проверочная визирка (рис. 4).

Монтажники, чтобы проверить горизонтальность основания, используют правило, устанавливают неподвижные визирки на забитые колышки и выравнивают, подсыпая или срезая грунт на участке. Правило должно плотно прилегать к песчаному основанию во всех направлениях. Чтобы фундаментные блоки не свисали с песчаной подушки, длина и ширина песчаного основания делается больше на 200—300 мм (рис. 4). Кран, с помощью которого устраиваются фундаментные блоки, не должен находиться на слишком близком от края котлована расстоянии, чтобы не произошло обрушение.

Устройство фундаментных блоков начинается с установки маячных блоков (1) по углам и в местах пересечения стен (рис. 5, а). После укладки маячных блоков по грани фундаментной ленты натягивают причалку (2), подняв ее до уровня наружного ребра блоков, затем по причалке укладываются все остальные блоки. После укладки блоков тщательно выверяется горизонтальность положения, и если оно нарушено снова перекладывают блоки. Разрывы между фундаментными блоками, предусмотренные проектом, а также боковые пазухи временно засыпаются песком или песчаным грунтом, чтобы не возникали деформации.

При установке блока на размеченное место нельзя нарушать поверхность основания, стропы можно снимать только после установки фундаментного блока в заданное место согласно проекту. Между блоками должно быть оставлено расстояние для прокладки труб водоснабжения и канализации, теплоснабжения, электроснабжения и др. Места сопряжений между блоками продольных и поперечных стен заливаются бетонной смесью. Монтаж фундаментов под колонны выполняется, как сказано ранее, с помощью отвеса и колышков точно фиксируют положение осей. Контроль правильности опускания блока на основание ведется с помощью рисок (1), (2), нанесенных на середину боковой грани блока краской (рис, 5, б). По окончании монтажных работ по укладке фундамента выполняют планово-высотную посадку с привлечением инженеров или геодезистов и по всем результатам измерений выполняется исполнительная съемка. На этой съемке изображается фактическое расположение фундаментных блоков по высоте и в плане. Допустимые отклонения от проекта должны не превышать по высоте 10 мм и в плане ±10 мм от осей разбивки.

Выбор материалов

Рассчитывается сбор нагрузок на такие основания, таким образом, точно так же, как на столбчатые и ленточные фундаменты. Сплошной фундамент, как и любой другой, заливается в большинстве случаев, конечно же, из бетонной смеси. Определив толщину такого фундамента, можно легко рассчитать количество необходимого для его возведения материала.

Бетон для строительства сплошных оснований обычно используют марок В15-В25. Можно, конечно же, заливать плитные фундаменты и с применением более качественного и прочного раствора. Однако обычно это считается нецелесообразным из-за удорожания работ. Одним из безусловных плюсов плитных оснований в любом случае является повышенная прочность.

Помимо бетона, для возведения такого фундамента понадобятся также такие материала, как песок, арматурные пруты и гидроизолятор. Для сборки опалубки нужно будет приготовить доски. Использовать для создания заливочной формы плитного основания дома по нормативам полагается пиломатериалы толщиной не менее 30 мм. Перед заливкой раствора доски опалубки рекомендуется проложить полиэтиленовой пленкой.

Характеристики

Трехлучевые фундаменты производятся из тяжелого бетона B30, водонепроницаемостью не меньше W6 и морозостойкостью – с F150-F200. Высокие характеристики прочности бетона дают возможность применять трехлучевые фундаменты в различных климатических условиях, в грунтах глубокого промерзания, а также в регионах с сейсмической активностью вплоть до 9 баллов.

Железобетонные трехлучевые фундаменты и анкеры с заострением подземной части для опор контактной сети предназначены для установки раздельных железобетонных и металлических опор контактной сети и стоек жестких поперечин на железнодорожных участках, электрифицированных на переменном и постоянном токе.

Разработаны в соответствии с Техническим заданием, утвержденным Департаментом электирификации и электроснабжения ОАО «РЖД».

Внешняя гидроизоляция и утепление

Гидроизоляция спасет бетон от разрушения

После заливки фундамента следует произвести его гидроизоляцию и утепление. Для этих целей на современном рынке имеется огромный выбор различных материалов.

Влага, попадая в тёплое время года в мелкие поры и трещины в железобетоне, с наступлением холодов замерзает в них. Расширяясь при этом, она увеличивает и трещины, год за годом медленно, но верно разрушая бетон.

Для гидроизоляции можно использовать рулонные материалы на битумной основе – хорошо зарекомендовавший себя рубероид и его производные. Бетонная поверхность оклеивается листами рубероида внахлёст, а стыки тщательно замазываются битумными растворами. Также для гидроизоляции основания здания подойдёт и битумно-полимерная жидкая мастика. Наносится она при помощи валика или кисти, и, проникая во все мельчайшие отверстия на поверхности бетона, перекрывает пути наружной влаге.

Утеплить фундамент можно пеноплексом

Для утепления наружных поверхностей бетона можно применить пенополистирол (пеноплекс, пенопласт и т.д.). Кроме того, имеется и целый ряд рулонных плотных утеплителей, созданных на основе различных полимеров.

Использовать для внешнего утепления фундаментных конструкций минеральную вату крайне не рекомендуется: при намокании она деформируется (буквально разваливаясь на куски) и теряет свои теплоизоляционные свойства.

Обустройство теплоизоляции фундаментных оснований рекомендуется производить с внешней стороны. В этом случае «точка росы» — место конденсации влаги при столкновении тёплого воздуха с холодной поверхностью – смещается наружу. Этим самым можно избежать таких неприятных последствий, как сырость и образование плесени внутри подвалов и цокольных этажей.

Используя приведённые выше рекомендации и таблицы строительных нормативов, можно своими руками построить качественный ленточный фундамент.

Только правильное соблюдение при строительстве всех технологий, может гарантировать долгую и безпроблемную эксплуатацию вашего дома.

Основные термины

Согласно СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения. СНиП 52-01-2003 существуют следующие виды показателей прочности бетона:

Класс бетона по прочности на сжатие
Класс бетона по прочности на осевое растяжение

Класс бетона по прочности на сжатие (В) — это значению кубиковой прочности бетона на сжатие, МПа, с обеспеченностью 0,95 (нормативная кубиковая прочность) .

Класс бетона по прочности на сжатие (В) — определяется гарантированным сопротивлением сжатию, МПа, эталонного образца-куба, испытанного согласно требованиям государственных стандартов, со статической обеспеченностью 0,95 или ее гарантированной доверительной вероятностью 95% (не менее 95% испытанных образцов имеют прочность не ниже В) .

Класс бетона по прочности на сжатие является основной характеристикой бетона и должен указываться в проектах во всех случаях .

Разница между классом и маркой бетона состоит в обеспеченности принятого сопротивления: для марки эта обеспеченность составляет 0,5 .

Класс бетона по прочности на осевое растяжение (B_t) — это значению прочности бетона на осевое растяжение, МПа, с обеспеченностью 0,95 (нормативная прочность бетона) .

Допускается принимать иное значение обеспеченности прочности бетона на сжатие и осевое растяжение в соответствии с нормативными документами для отдельных специальных видов сооружений.

Проектный возраст бетона — это возраст, в котором бетон должен приобрести все нормируемые для него показатели качества, назначают при проектировании, исходя из возможных реальных сроков загружения конструкций проектными нагрузками, с учетом способа возведения конструкций и условий твердения бетона. При отсутствии этих данных класс бетона устанавливают в проектном возрасте 28 сут .

Нормируемая прочность бетона — это прочность бетона в проектном возрасте или ее доля в промежуточном возрасте, установленная в нормативном или техническом документе, по которому изготавливают БСГ или конструкцию .

БСГ — это бетонная смесь, готоая к применению

Требуемая прочность бетона — минимально допустимое среднее значение прочности бетона в контролируемых партиях БСГ или конструкций, соответствующее нормируемой прочности бетона при ее фактической однородности .

Фактический класс бетона по прочности -значение класса бетона по прочности монолитных конструкций, рассчитанное по результатам определения фактической прочности бетона и ее однородности в контролируемой партии .

Фактическая прочность бетона — среднее значение прочности бетона в партиях БСГ или конструкций, рассчитанное по результатам ее определения в контролируемой партии .

Разрушающие методы определения прочности бетона — это методы определения прочности бетона по контрольным образцам, изготовленным из бетонной смеси по ГОСТ 10180 или отобранным из конструкций по ГОСТ 28570 .

Прямые неразрушающие методы определения прочности бетона — это методы определения прочности бетона по «отрыву со скалыванием» и «скалыванию ребра» по ГОСТ 22690 .

Косвенные неразрушающие методы определения прочности бетона — это методы определение прочности бетона по предварительно установленным градуировочным зависимостям между прочностью бетона, определенной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прочности, определяемыми по ГОСТ 22690 и ГОСТ 17624 .

Преимущества ленточных фундаментов

Устройство подобных фундаментов позволяет:

добиться оптимального соотношения «прочности-долговечности-экономичности»;
уменьшить количество применяемых стройматериалов;
минимизировать трудоемкость земляных работ (по сравнению с фундаментами плитно- монолитного типа);
минимизировать трудоемкость противопучинных мероприятий (в сравнении со свайными фундаментами);
понизить стоимость устройства фундамента, что обеспечит уменьшение общей величины расходов на его создание до 16-18% от общего бюджета строительства.

Вместе с тем, технологию создания фундаментов ленточного типа отличает, например, от технологии возведения столбчатых фундаментов, более высокая трудоемкость и материалоемкость. Кроме того, они нередко требуют использования спецтехники (крана) и, как следствие, специальной подготовки строительной площадки.

Какие существуют классы и маркировки ЖБ-фундаментов

Современные трехлучевые основания отличаются по сечению, функциональной нагрузке и варианту размещения в грунтах. Исходя из этих отличий выделяют несколько классов фундаментов. К ним относятся:

Стаканный или с анкерным креплением (подземная часть в них заострена).
Блочный и цилиндрический, монтируемые в скалистые местности.
Стоечный или свайный для слабой почвы.
Заглубляемый с широкой полкой.

Изделия маркируются буквенными и цифровыми обозначениями.

Буквами обозначается тип основания, а цифрами – его геометрические параметры.

Также имеется порядковый номер, указывающий на расчетную несущую способность конструкции.

Осевое растяжение

Осевое растяжение при проектировании несущих конструкций, как правило, не учитывается. Она необходима для определения способности материала не растрескиваться при перепадах температуры и колебаниях влажности. Растяжение определяется как некоторая составляющая от прочности на изгиб.

Этот показатель наиболее сложно определить. Одним из способов является растягивание образцов балок на специальном растягивающем оборудовании. Бетон разрушается от двух противоположных растягивающих сил

Стойкость к осевому растяжению является важной для бетона, используемого для резервуаров, дорожного покрытия, там, где трещины от такого типа нагрузки недопустимы

Мелкозернистые составы имеют лучшую стойкость, чем крупнозернистые (при той же прочности сжатия). По этому показателю классы бетона обозначаются Bt в диапазоне от 0,4 до 6, цифры обозначают показатель МПа.

Виды фундаментов

Ленточный фундамент

В индивидуальном строительстве его применяют часто. Это толстая «лента» одинакового поперечного сечения, идущая под всеми несущими стенами застройки — наружными и внутренними. Подготовка котлована под ленточный фундамент
Ленточный фундамент универсален: его закладывают для домов и из легких, и из тяжелых стройматериалов на грунтах с самой разной несущей способностью. Если в доме планируется устроить подвал или гараж, им тоже необходим ленточный фундамент. Толщина его зависит от толщины стен, используемого материала, а также от нагрузки от постройки. Технология достаточно проста, но трудоемка и требует большого расхода материала. Ленточный фундамент (ЛФ) бывает двух видов — глубокозаглубленный и мелкозаглубленный. Глубокозаглубленный ЛФ — один из самых надежных для домов с тяжёлыми стенами или перекрытиями. Здесь всю монолитную «ленту» закладывают обычно на 20-30 см ниже уровня промерзания грунта. Это обеспечивает устойчивость конструкции практически на любых грунтах, одновременно образуя пространство цокольного или подвального этажа, погреба или гаража, но требует большего расхода материала.Мелкозаглубленная версия ЛФ получила большое распространение за счёт низкой стоимости и представляет собой монолитную железобетонную «ленту» на песчаной подушке толщиной 20-30 см и надстройку из кирпича. Глубина залегания ленты — 50-70 см. Закладывается мелкозаглубленный фундамент на слабопучинистых и непучинистых грунтах. Иногда при устройстве такого фундамента через 1,5-2 м или чаще пробуривают заглубления в виде шурфов. Глубина шурфов ниже глубины промерзания. Такой фундамент позволяет возводить любое малоэтажное здание с пустотелыми железобетонными плитами перекрытия. При хорошей гидроизоляции внутри периметра фундамента можно устроить небольшой подвал или даже погреб.
Ленточный фундаментИмейте в виду: мелкозаглубленный фундамент нельзя закладывать на промёрзшем основании и оставлять незагруженным на зимний период. В противном случае фундамент и грунт около него нужно временно утеплить опилками, керамзитом или подобными материалами, способными защитить грунт от промерзания, а на поверхность фундамента нанести гидроизоляцию.

Столбчатый фундамент

Один из самых распространенных и дешевых вариантов. Он наиболее эффективен для грунтов, которые не подвержены пучению и подвижкам. Он экономичен, надёжен, не требует дополнительных работ по гидроизоляции, однако его нельзя применять при строительстве тяжелых домов на слабонесущих грунтах: он применим только для лёгких домов каркасного или деревянного типа.
Процесс заключается в возведении столбов по углам и в местах пересечения стен здания, а также под несущими и тяжелыми простенками, балками и прочими местами с повышенной нагрузкой. Расстояние между столбами — 1,5-2,5 м.
Столбчатый фундамент выполняют из камня, кирпича, бетона, деревянных и железобетонных столбов, металлических и асбестоцементных труб. По расходу материалов и затратам труда столбчатый фундамент в 1,5-2 раза, а при глубоком заложении — в 3-5 раз дешевле ленточного. Сделать его достаточно легко и быстро.
В качестве столбиков использованы металлические швеллеры
Однако в горизонтально-подвижных грунтах устойчивость к опрокидыванию столбчатого фундамента недостаточна, и для погашения бокового сдвига — «гуляния» столбов — между ними требуется установить перевязку. Ее располагают либо по поверхности грунта, либо с небольшим заглублением, устроив под ней песчаную подушку. Но устройство перевязки значительно удорожает и усложняет фундамент, хотя и позволяет строить на нем даже кирпичные здания с нетолстыми стенами. Кроме того, для сохранения тепла в подпольном пространстве и предохранения его от влаги и пыли между столбами делают «забирку» — стенку из кирпича, бетона и т.п. толщиной 10-20 см, заглубленную в грунт на 10-20 см. Если грунт пучинистый, то под забиркой устраивают песчаную подушку в 15-20 см.
При использовании столбчатого фундамента запрещается связывать в единое целое пристраиваемые крыльцо, веранду, террасу. Для этих помещений делают свой собственный фундамент, то есть дом и пристраиваемые конструкции должны разделяться деформационным швом, поскольку нагрузка от крыльца несопоставима с нагрузкой от стен основного здания, а значит и осадка у них будет очень сильно различаться.

Типы по конструкции

В этом плане различают сплошные фундаменты:

монолитные;
решетчатые.

Первый тип оснований представляет собой обычную бетонную плиту. Сплошные монолитные фундаменты являются наиболее простой и популярной разновидностью таких конструкций. Но на очень ненадежных грунтах могут обустраиваться также основания с ребрами жесткости. Последние заливаются непосредственно под плитой.

Иногда ребра у решетчатых оснований могут быть направлены и вверх. В этом случае стены здания на них возводятся примерно по такой же технологии, что и на ленточных фундаментах. При использовании этого типа сплошного основания в здании, помимо всего прочего, можно обустроить и подвал. Именно таким образом часто заливают, к примеру, сильнозаглубленные плитные фундаменты.

Определение прочности бетона по Шору склерометром (молотком Шмидта)

Одним из наиболее распространенных и эффективных способов быстрого измерения прочности бетона на сжатие или его марку, является измерение склерометром, или как его еще называют, молоток Шмидта. Контроль прочности бетона таким методом определяется по ГОСТ 22690-88 «Бетоны определение прочности механическими методами неразрушающего контроля». Так называемый, метод измерения твердости по Шору методом отскока.

Принцип действия молотка Шмидта основан на измерении прочности бетона методом упругого отскока. Боек бъется о поверхность бетона и отскакивает. Боек устанавлвает указатель на шкале склерометра на максимальную высоту отскока. Таким образом, сняв несколько проб, вычисляется средний показатель, определяющий марку бетона.

К сожалению, данный метод не дает точных показаний так как на высоту отскока бойка влияют и прочие факторы такие как шероховатость поверхности, толщина испытуемого образца, методов уплотнения бетона при его заливке, и соответвенное его общая структура и прочие факторы. Так что погрешность в показаниях склероскопу (склерометру) практически неизбежна, но, к счастью, она очень мала.

Приблизительное соответствие высоты упругого отскока по показаниям шкалы молотка Шмидта (склерометра) классу бетона (B) и его марке (M) приведены в следующей таблице:

Соответствие Марки и Класса бетона показаниям шкалы склерометра (молотка Шмидта) по направлению удара в соответствии с графиком тарировочной кривой
Марка бетона, М	Класс бетона, B	Вертикально сверху, ед	Горизонтально, ед.	Вертикально снизу, ед
М100	B7,5	10	13	20
—	B10	12	18	23
М150	B12,5	20	24	28
М200	В15	24	28	32
М250	В20	30	34	38
М300	В22,5	34	37	41
М350	В27,5	38	41	45
М400	В30	41	43	47
М450	В35	44	47	50
М500	В40	47	49	52
М600	В45	49	52	55

Варианты по типу конструкции

Существует два технических решения:

в виде монолитной плиты, которая изготавливается непосредственно на застраиваемом участке;
сборные несущие конструкции из готовых плит, которые устанавливают на цементный раствор в траншеях.

В случае с монолитно-ленточным фундаментом бетонный раствор заливают в траншею, обустроенную щитовой опалубкой.

Внутри траншеи заблаговременно размещают армирующий пояс, чтобы придать конструкции нужную жесткость и устойчивость к изгибающим нагрузкам.

Технология предусматривает возможность заливки раствора в один прием или в несколько

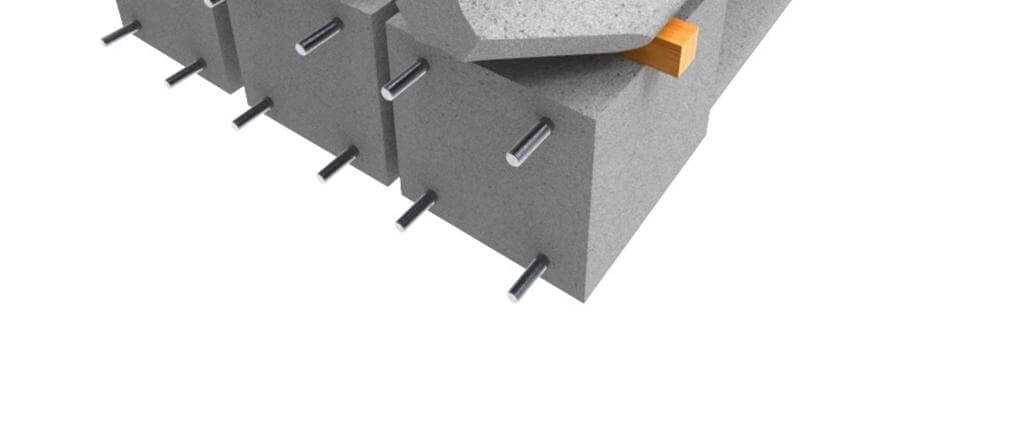

Сборный метод предполагает использование заводских железобетонных блоков с высокими показателями по прочности и несущей способности. Кладку ведут на цементно-песчаный раствор.

В случае необходимости приобретают специальную железобетонную подошву, которую устраивают на песчано-щебневой подушке, а уже затем сверху укладывают штампованные блоки.

Классификация по структуре

Различают плотные, крупнопористые, ячеистые бетоны. Чем выше плотность материала, тем прочнее материал.

Плотные бетонные смеси используют для изготовления несущих конструктивных элементов. Объём воздушных пор по техническим нормам не должен превышать порог в 6 %. Путем введения добавок, которые вовлекают воздух, получают поризованные бетоны (воздуха не больше 12%). Такая структура снижает теплопроводность, препятствует расслаиванию материала.

Крупнопористые бетонные смеси изготавливают без добавления песка. В качестве заполнителя используют гравийные наполнители разных фракций. Материал используют для конструкций с небольшим напряжением.

Ячеистые пенобетон, газобетон делают с помощью добавок, которые образуют поры внутри материала. У них высокие теплоизоляционные показатели. Используют в малоэтажном строительстве. Либо в качестве стенового материала не несущих конструкций для многоэтажных зданий.
